LT3471

製造中

3mm×3mm DFNパッケージのデュアル1.3A、1.2MHz、昇圧/反転コンバータ

データシート

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.75

Viewing:

製品の詳細

スイッチング周波数：1.2MHz
低V_CESATスイッチ：330mV/1.3A
高出力電圧：最大 40V
広い入力範囲：2.4V～16V
反転機能あり
3.3V入力で5V/630mA
5V入力で12V/320mA
5V入力で-12V/200mA
小型表面実装部品を使用
低いシャットダウン電流： < 1μA
高さの低い（0.75mm）10ピン3mm×3mm DFNパッケージ

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.75

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LT3471EDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3471EDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
デジタル温度センサー 1
LTC2991	新規設計に推奨	I²C インタフェース搭載のオクタル電圧、電流、温度モニタ
マルチチャンネル電圧出力D/Aコンバータ 1
LTC2633	製造中	10ppm/℃リファレンス内蔵のデュアル12/10/8ビットI²C電圧出力DAC
電流ソース／シンク D/Aコンバータ 1
LTC1840	製造中	2線インタフェース装備のデュアル・ファン・コントローラ

製品モデル	製品ライフサイクル	詳細
LTC1840	製造中	2線インタフェース装備のデュアル・ファン・コントローラ
LTC2633	製造中	10ppm/℃リファレンス内蔵のデュアル12/10/8ビットI²C電圧出力DAC
LTC2991	新規設計に推奨	I²C インタフェース搭載のオクタル電圧、電流、温度モニタ

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

LT3471

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

今すぐ購入詳細を表示

機能と利点

Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
Wide range of gate bias voltages from -10 V to +10 V
Configurable power-up and power-down sequence

製品詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM^® Cortex^®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

5G massive MIMOs
Macro base stations

Specifications
Fault Events
Fault	Default Limit
Overvoltage	+55 V
Overcurrent	3.5 A
Overtemperature	75°C
Output Ports
Port Name	No. of ports
GaN gate ports	6
+48 V Gan drain ports	4
+5 V ports	5
Enable ports	2
Power Supply
External	+48 V DC at 5 A
Operating Conditions
Temperature Range	45°C to +75°C

資料

AD-PAARRAY3552R-SL User Guide

AD-PAARRAY3552R-S Design Support Files
10.9 M

ソフトウェア

AD-PAARRAY3552R-SL Evaluation Software (Rev.1.0.0)
5.4 M

LT3471シグナル・チェーン評価用ボード | デュアル・ブースト／反転コンバータ

今すぐ購入詳細を表示

製品詳細

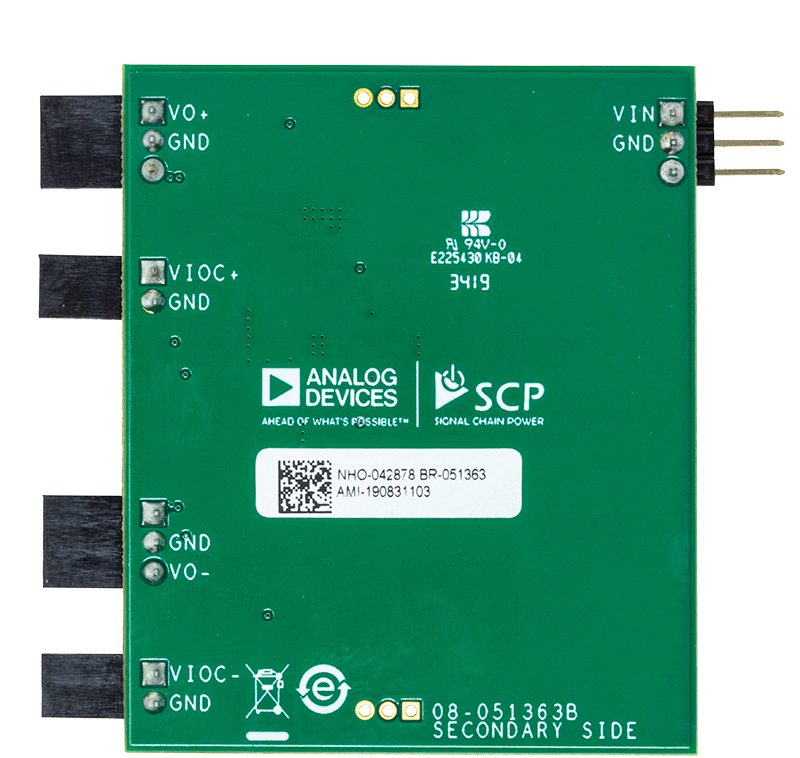

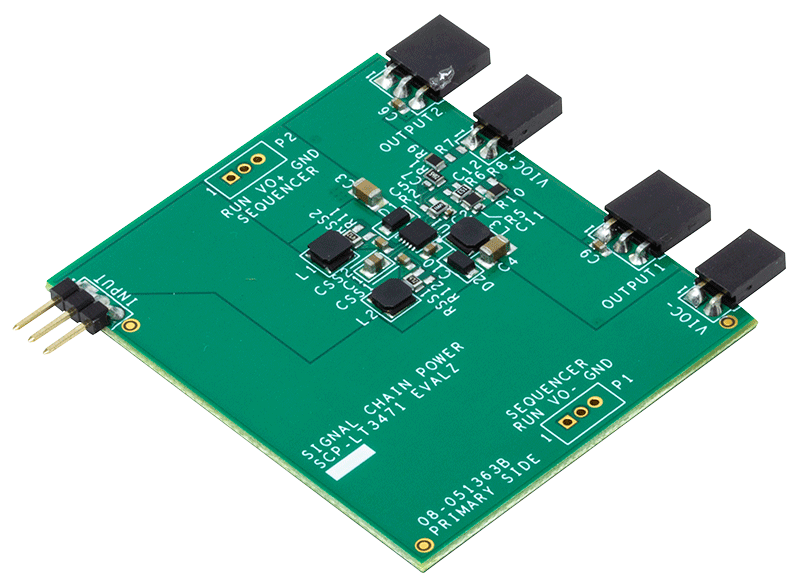

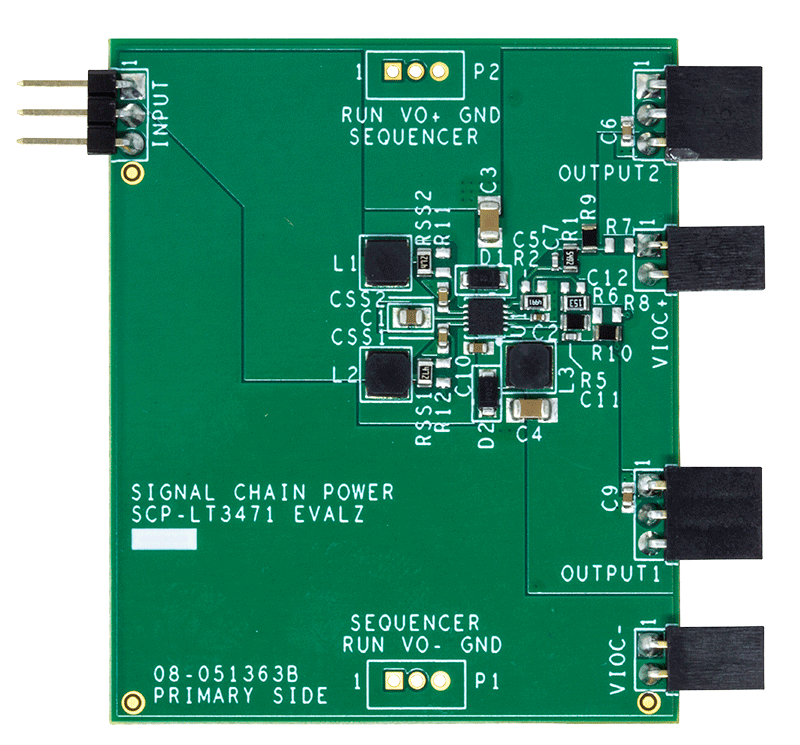

デモ回路SCP-LT3471-EVALZは、昇圧／反転構成でLT3471EDDを備えたデュアル出力コンバータです。どちらのコンバータも、同一の4.5V～10V入力ソースから給電されます。昇圧コンバータは300mAで12Vを、反転コンバータは200mAで–12Vを出力します。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

SCP-INPUT-EVALZ
SCP-OUTPUT-EVALZ
SCP-1X5BKOUT-EVALZ
SCP-THRUBRD-EVALZ

SCP-FILTER-EVALZ
SCP-1X2BKOUT-EVALZ
SCP-5X1-EVALZ

SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT3471の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT3471のデータシートを参照してください。

資料

SCP-LT3471-EVALZ - Demo Manual
2.44 M

SCP-LT3471-EVALZ - Schematic
88.19 K

SCP-LT3471-EVALZ - Design Files
3.79 M

LT3471EDD Demo Board | Dual 12 VOUT @ 300mA & -12 VOUT @ 200mA Boost/Inverter in 3 × 3 DFN

今すぐ購入詳細を表示

製品詳細

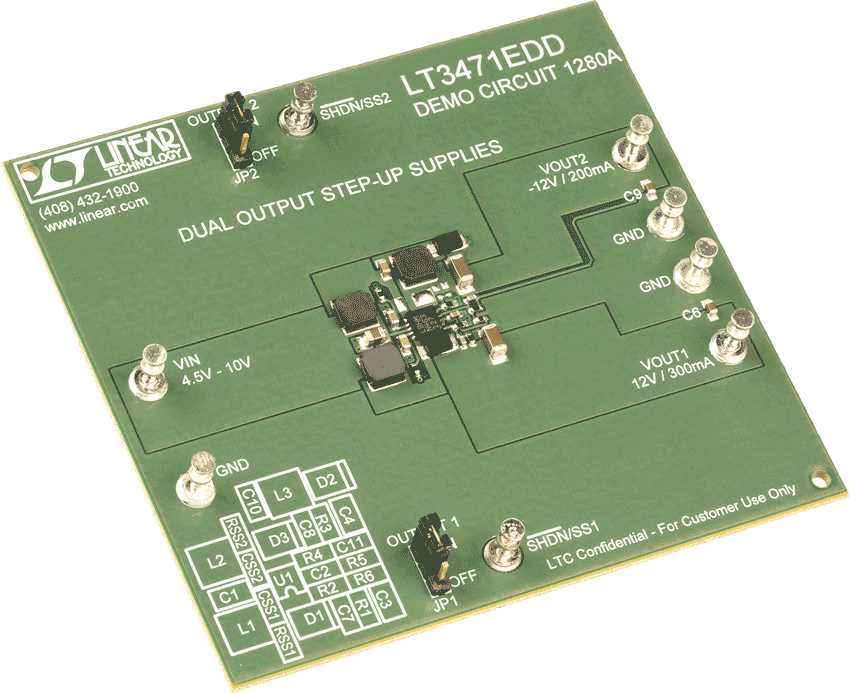

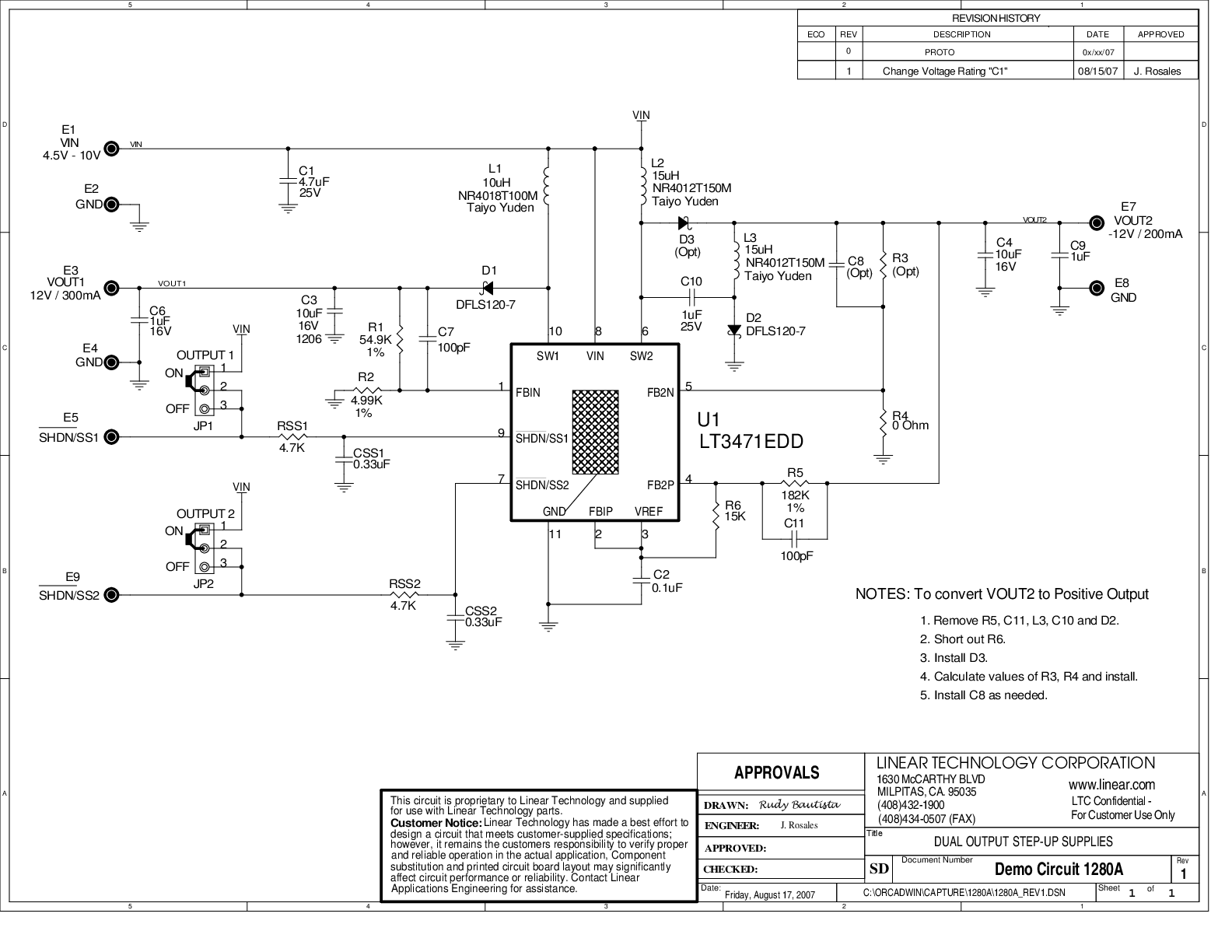

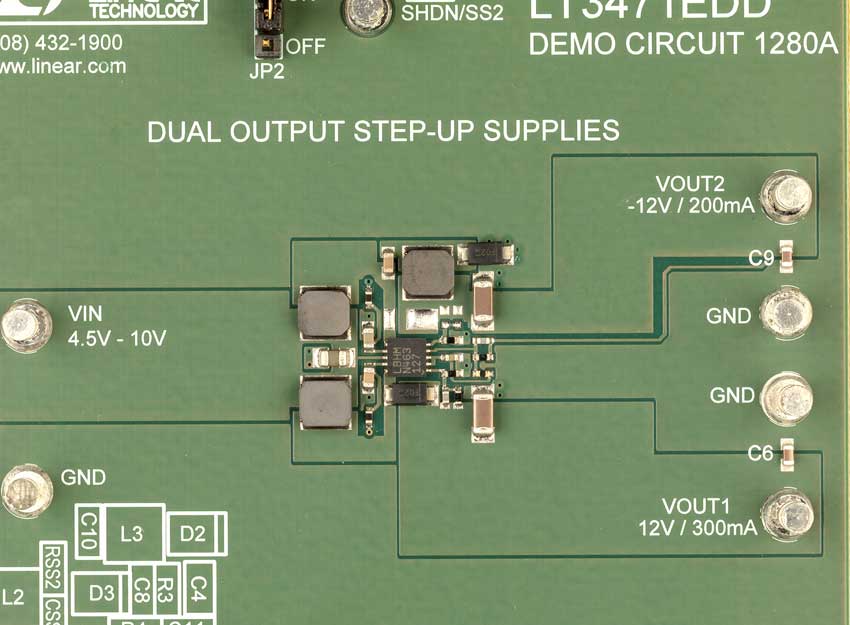

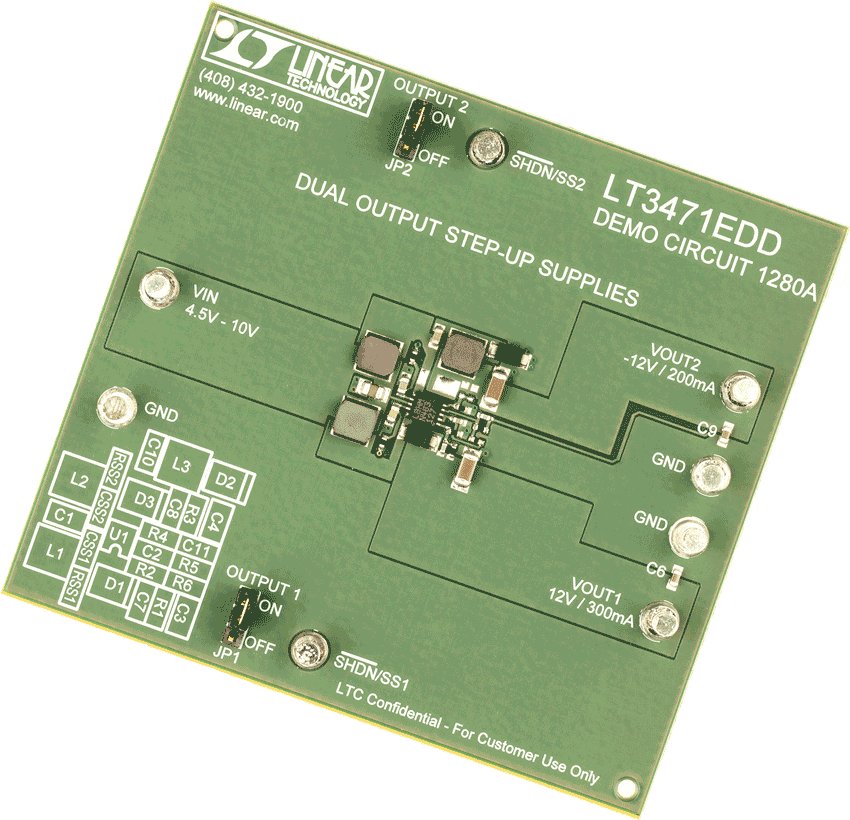

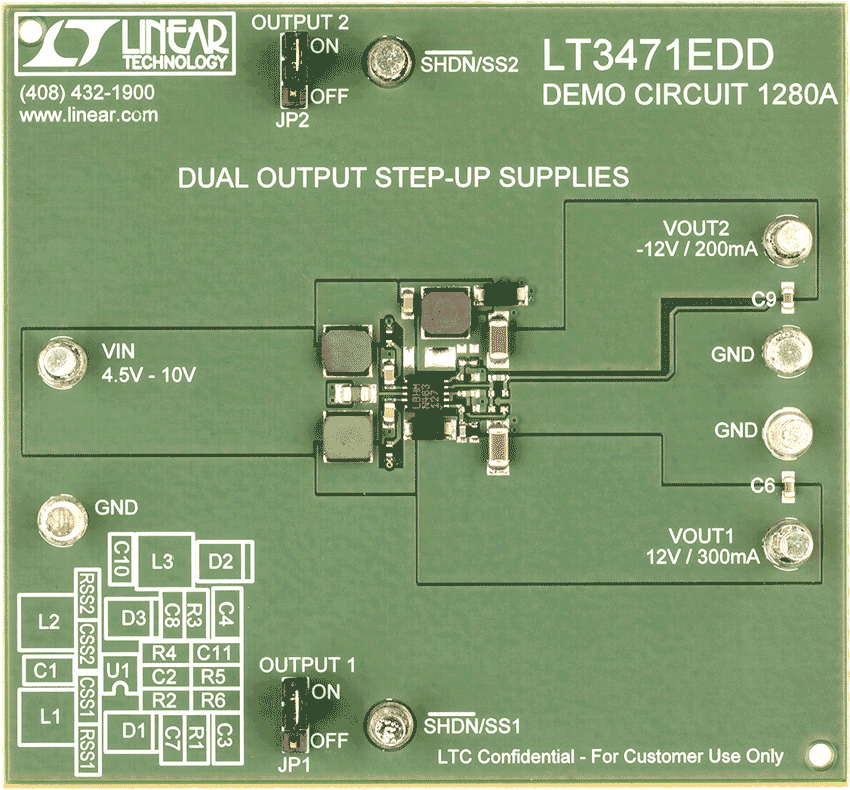

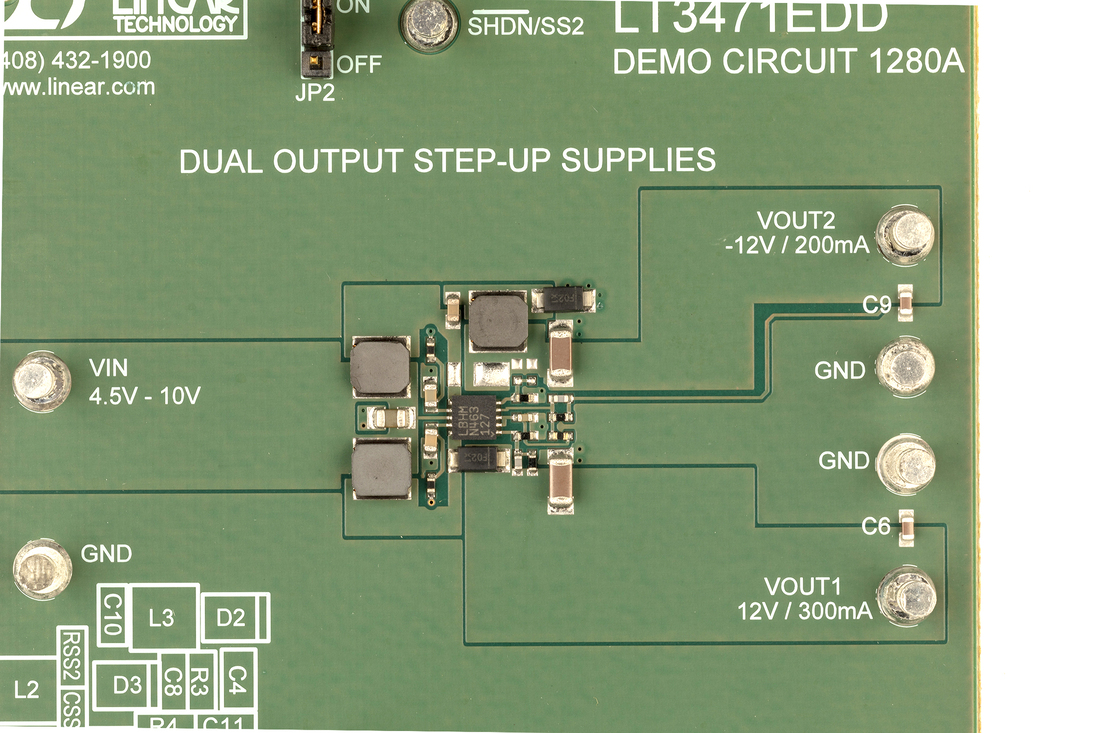

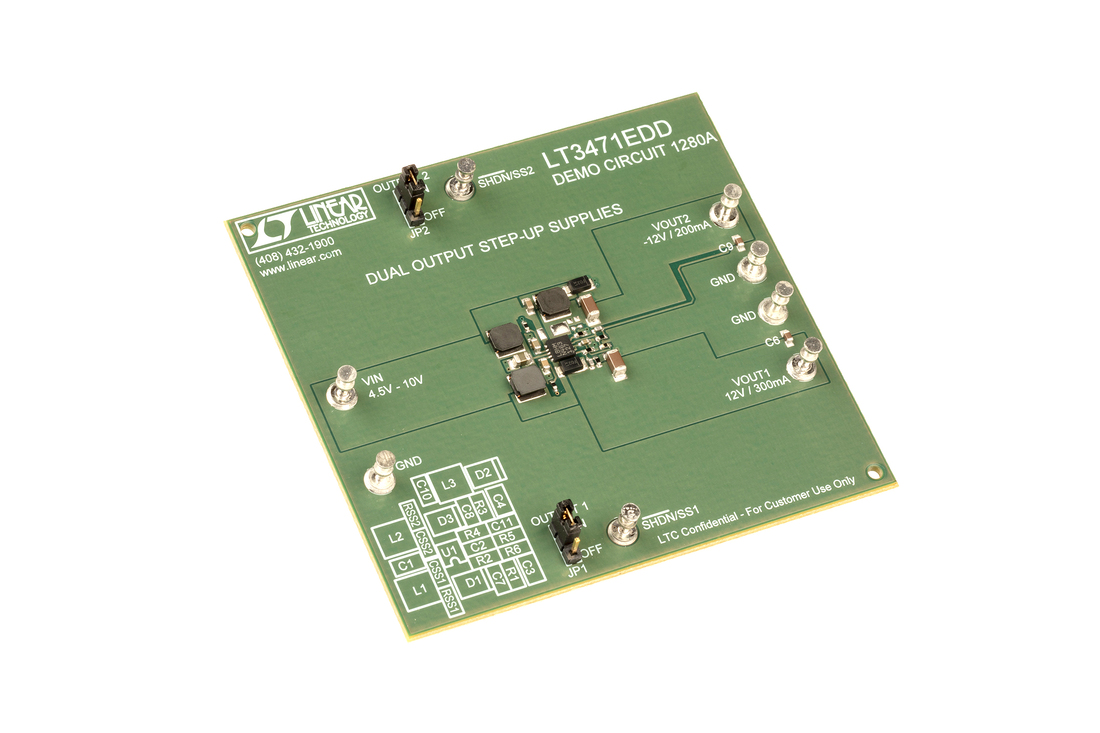

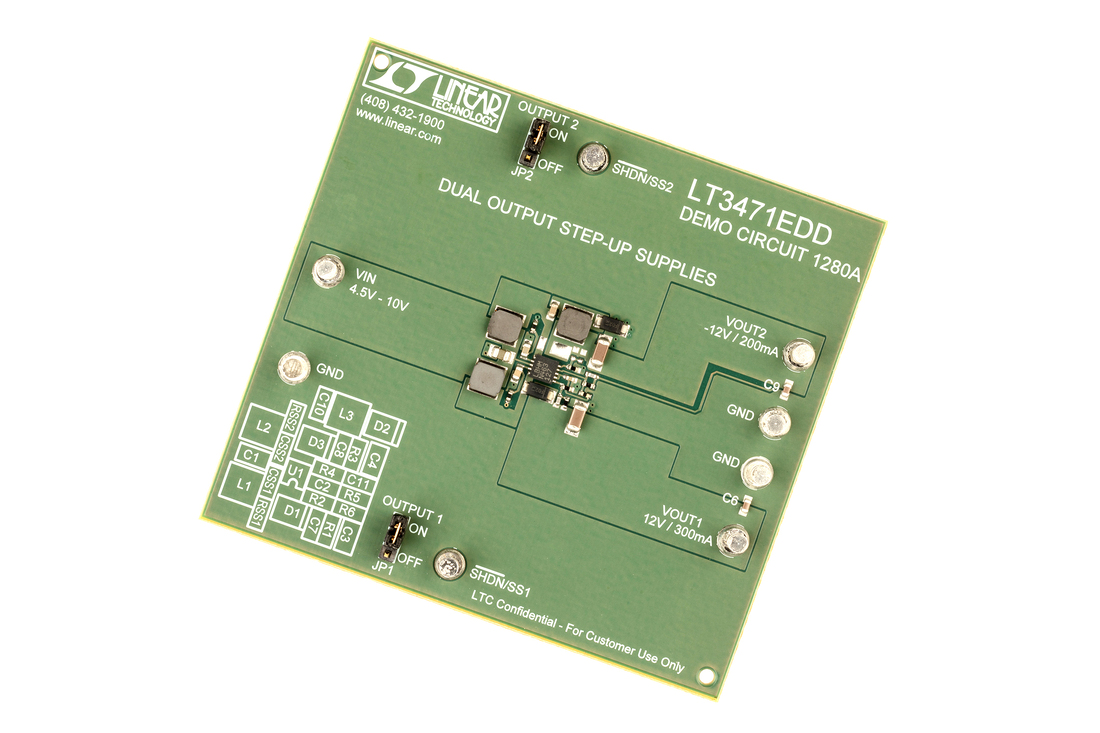

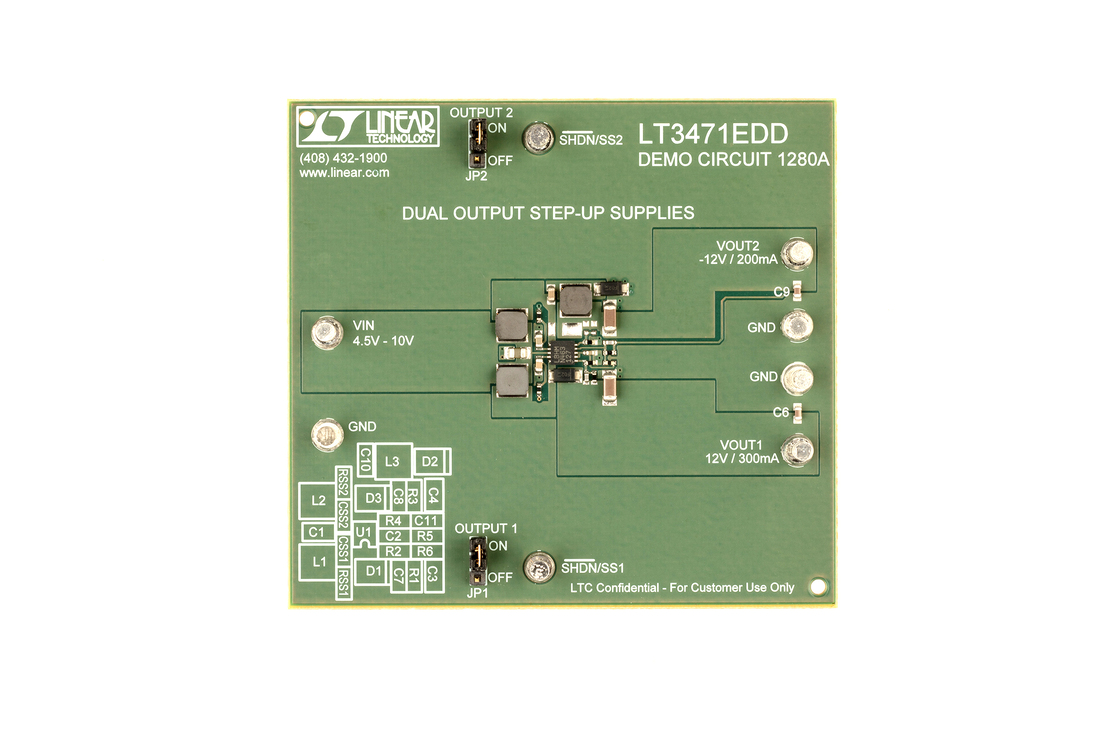

Demonstration circuit 1280A is a dual output converter featuring the LT3471EDD in Boost and Inverter configurations. Both converters are powered from the same 4.5V to 10V input source. The Boost converter puts out 12V at 300mA and the Inverter -12V at 200mA. The demo circuit demonstrates small size and low component count. The LT3471 operates with inputs as high as 16V but in this demo board the input is limited by the magnitude of the Boost output. In a Boost converter the input needs to be less than the output. The DC1280A is designed so that the Inverting converter can easily be configured as a Boost. Instructions are included in the schematic. Both circuits are designed to demonstrate the soft start feature, advantages of the 1.2MHz switching frequency and the internal 42V/1.3A switches.
