LT8607

静止電流が2.5μAの42V、750mA同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 42
1Ku当たりの価格 最低価格:$1.77
機能
  • 広い入力電圧範囲:3.0V~42V
  • 超低静止電流のBurst Mode®動作:
    • 12V入力で3.3V出力を安定化時のIQ < 2.5μA
    • 出力リップル < 10mVP-P
  • 高効率の2MHz同期整流式動作:

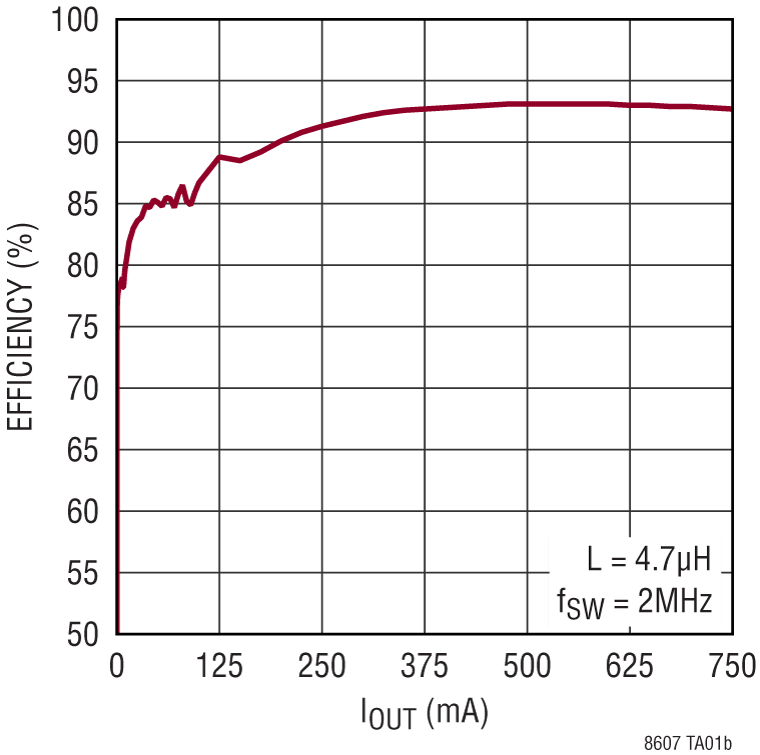

    • 12V入力、5V/0.5A出力時の効率: 92%超
  • 最大連続出力電流: 750mA
  • 短い最小スイッチ・オン時間: 45ns
  • 調整可能および同期可能な周波数: 200kHz~2.2MHz
  • スペクトラム拡散周波数変調による低EMI動作
  • 小型インダクタを使用可能
  • 低ドロップアウト
  • ピーク電流モード動作
  • 高精度のイネーブル・ピン電圧しきい値:1V
  • 内部補償
  • 出力ソフトスタートおよび出力トラッキング

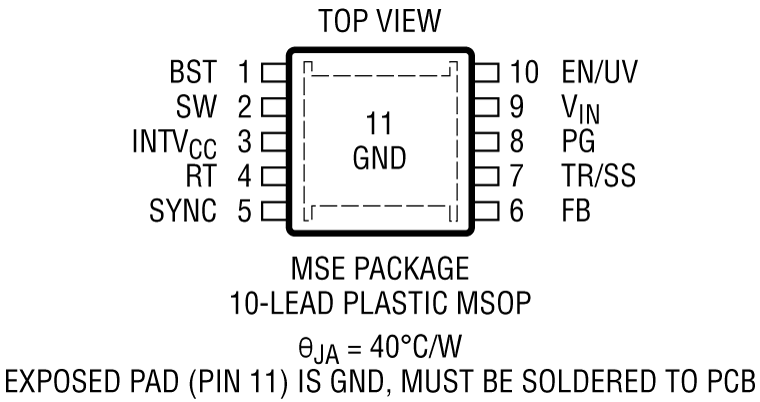

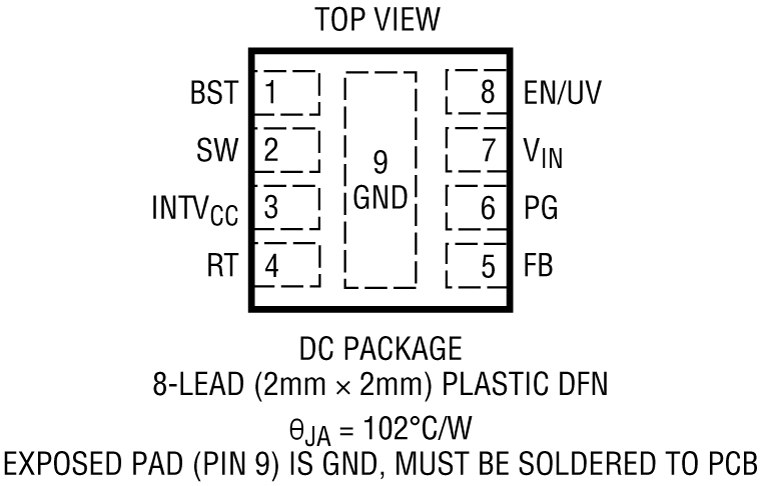

  • 小型10ピン MSOPパッケージまたは8ピン 2mm × 2mm DFNパッケージ
  • Small 10-Lead MSOP Package or 8-Lead 2mm × 2mm DFN Package
製品概要
show more Icon

LT8607は、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、非スイッチング時の静止電流はわずか1.7μAです。LT8607は750mAの連続電流を供給することができます。必要な外付け部品が最小限で済むように、上側および下側のパワー・スイッチの他に、必要な全ての回路が内蔵されています。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8607をシャットダウンして入力電源電流を1μAまで減らすことができます。VOUTが出力電圧設定値の±8.5%以内に入るか、フォルト状態になると、PGピンで通知します。

MSOPパッケージには、外部クロックに同期させるため、またはスペクトラム拡散の有無にかかわらずBurst Mode動作またはパルス・スキップ動作を選択するためのSYNCピンが含まれています。TR/SSピンはソフト・スタートまたはトラッキングを設定します。DFNパッケージ・バージョンではこれらのピンを省いており、パルス・スキップ動作またはBurst Mode動作のものが購入可能です。


アプリケーション

  • 汎用降圧レギュレータ
  • 低EMI降圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 42
1Ku当たりの価格 最低価格:$1.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8607BEDC#TRMPBF
  • HTML
  • HTML
LT8607BEDC#TRPBF
  • HTML
  • HTML
LT8607BHDC#TRMPBF
  • HTML
  • HTML
LT8607BHDC#TRPBF
  • HTML
  • HTML
LT8607BIDC#TRMPBF
  • HTML
  • HTML
LT8607BIDC#TRPBF
  • HTML
  • HTML
LT8607EDC#TRMPBF
  • HTML
  • HTML
LT8607EDC#TRPBF
  • HTML
  • HTML
LT8607EDC#WTRMPBF
  • HTML
  • HTML
LT8607EDC#WTRPBF
  • HTML
  • HTML
LT8607EMSE#PBF
  • HTML
  • HTML
LT8607EMSE#TRPBF
  • HTML
  • HTML
LT8607EMSE#WPBF
  • HTML
  • HTML
LT8607EMSE#WTRPBF
  • HTML
  • HTML
LT8607EMSE-5#PBF
  • HTML
  • HTML
LT8607EMSE-5#TRPBF
  • HTML
  • HTML
LT8607EMSE-5#WPBF
  • HTML
  • HTML
LT8607EMSE-5#WTRPBF
  • HTML
  • HTML
LT8607HDC#TRMPBF
  • HTML
  • HTML
LT8607HDC#TRPBF
  • HTML
  • HTML
LT8607HDC#WTRMPBF
  • HTML
  • HTML
LT8607HDC#WTRPBF
  • HTML
  • HTML
LT8607HMSE#PBF
  • HTML
  • HTML
LT8607HMSE#TRPBF
  • HTML
  • HTML
LT8607HMSE#WPBF
  • HTML
  • HTML
LT8607HMSE#WTRPBF
  • HTML
  • HTML
LT8607IDC#TRMPBF
  • HTML
  • HTML
LT8607IDC#TRPBF
  • HTML
  • HTML
LT8607IDC#WTRMPBF
  • HTML
  • HTML
LT8607IDC#WTRPBF
  • HTML
  • HTML
LT8607IMSE#PBF
  • HTML
  • HTML
LT8607IMSE#TRPBF
  • HTML
  • HTML
LT8607IMSE#WPBF
  • HTML
  • HTML
LT8607IMSE#WTRPBF
  • HTML
  • HTML
LT8607JDC#WTRMPBF
  • HTML
  • HTML
LT8607JDC#WTRPBF
  • HTML
  • HTML
LT8607JMSE#WPBF
  • HTML
  • HTML
LT8607JMSE#WTRPBF
  • HTML
  • HTML
LT8607JMSE-5#PBF
  • HTML
  • HTML
LT8607JMSE-5#TRPBF
  • HTML
  • HTML
LT8607JMSE-5#WPBF
  • HTML
  • HTML
LT8607JMSE-5#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8607BEDC#TRMPBF

製造中

LT8607BEDC#TRPBF

製造中

LT8607BHDC#TRMPBF

製造中

LT8607BIDC#TRMPBF

製造中

LT8607EDC#TRMPBF

製造中

LT8607EDC#TRPBF

製造中

LT8607EMSE#PBF

製造中

LT8607EMSE#TRPBF

製造中

LT8607HDC#TRMPBF

製造中

LT8607HDC#TRPBF

製造中

LT8607HMSE#PBF

製造中

LT8607HMSE#TRPBF

製造中

LT8607IDC#TRMPBF

製造中

LT8607IDC#TRPBF

製造中

LT8607IMSE#PBF

製造中

LT8607IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8607EMSE#PBF

製造中

LT8607EMSE#TRPBF

製造中

LT8607EMSE#WPBF

製造中

LT8607EMSE#WTRPBF

製造中

LT8607HMSE#PBF

製造中

LT8607HMSE#TRPBF

製造中

LT8607HMSE#WPBF

製造中

LT8607HMSE#WTRPBF

製造中

LT8607IMSE#PBF

製造中

LT8607IMSE#TRPBF

製造中

LT8607IMSE#WPBF

製造中

LT8607IMSE#WTRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8607BEDC#TRMPBF

製造中

LT8607BEDC#TRPBF

製造中

LT8607BHDC#TRMPBF

製造中

LT8607BIDC#TRMPBF

製造中

LT8607EDC#TRMPBF

製造中

LT8607EDC#TRPBF

製造中

LT8607EMSE#PBF

製造中

LT8607EMSE#TRPBF

製造中

LT8607HDC#TRMPBF

製造中

LT8607HDC#TRPBF

製造中

LT8607HMSE#PBF

製造中

LT8607HMSE#TRPBF

製造中

LT8607IDC#TRMPBF

製造中

LT8607IDC#TRPBF

製造中

LT8607IMSE#PBF

製造中

LT8607IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8607EMSE#PBF

製造中

LT8607EMSE#TRPBF

製造中

LT8607EMSE#WPBF

製造中

LT8607EMSE#WTRPBF

製造中

LT8607HMSE#PBF

製造中

LT8607HMSE#TRPBF

製造中

LT8607HMSE#WPBF

製造中

LT8607HMSE#WTRPBF

製造中

LT8607IMSE#PBF

製造中

LT8607IMSE#TRPBF

製造中

LT8607IMSE#WPBF

製造中

LT8607IMSE#WTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2565A

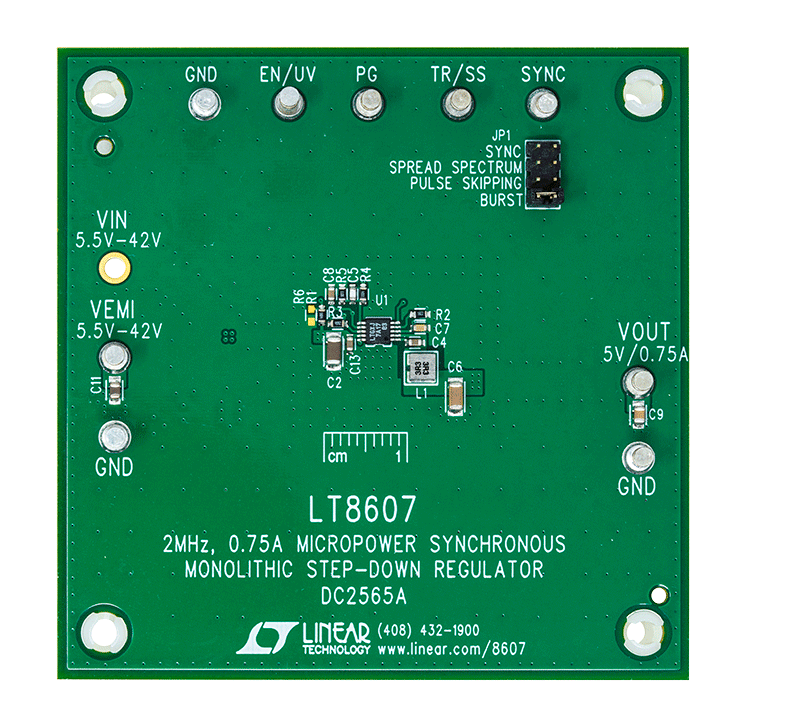

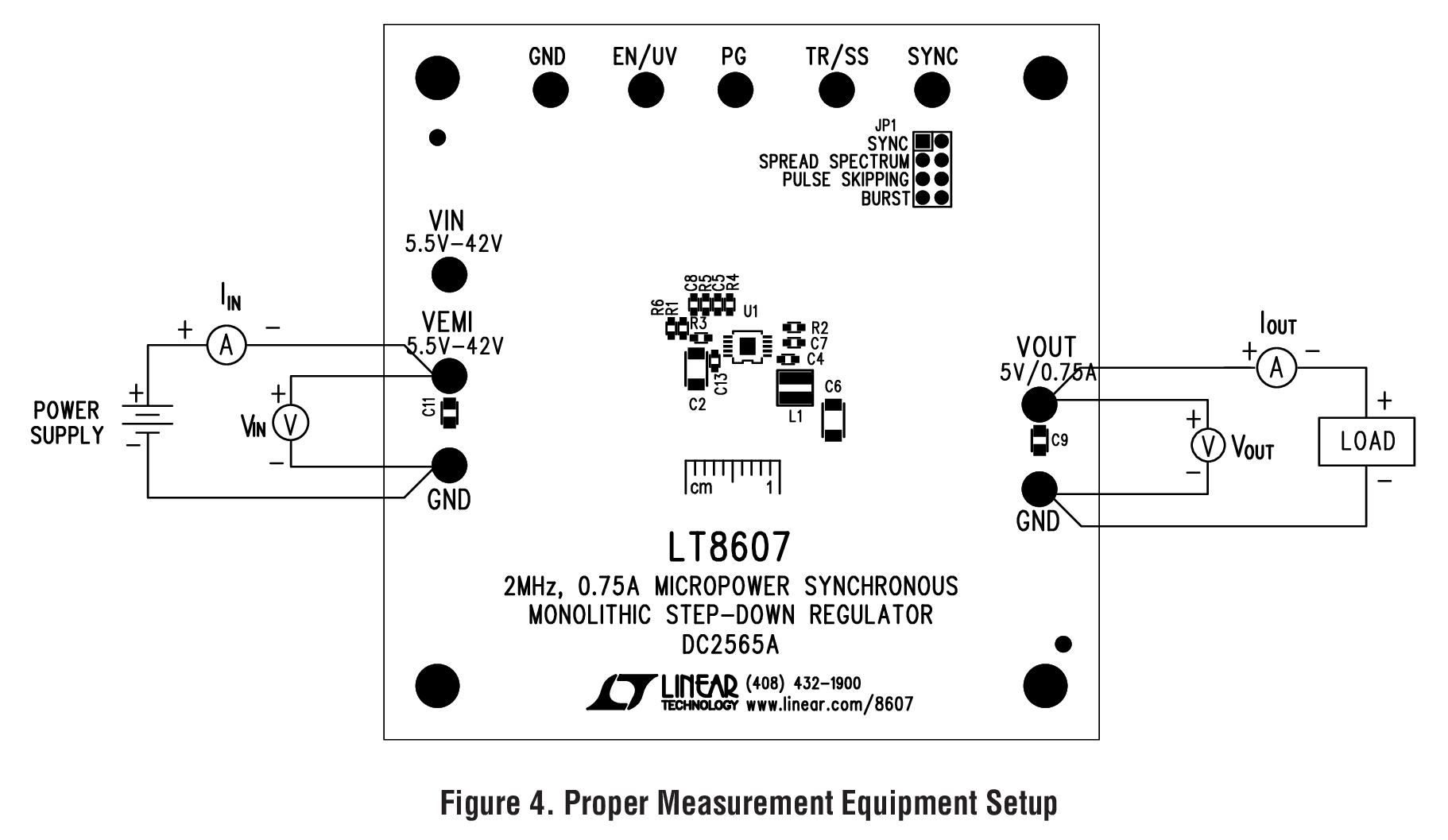

LT8607EMSEデモ・ボード | 同期降圧、5.5V ≤ VIN ≤ 42V、VOUT = 5V @ 750mA、fSW = 2MHz

zoom

DC2565A

LT8607EMSEデモ・ボード | 同期降圧、5.5V ≤ VIN ≤ 42V、VOUT = 5V @ 750mA、fSW = 2MHz

LT8607EMSEデモ・ボード | 同期降圧、5.5V ≤ VIN ≤ 42V、VOUT = 5V @ 750mA、fSW = 2MHz

製品の詳細

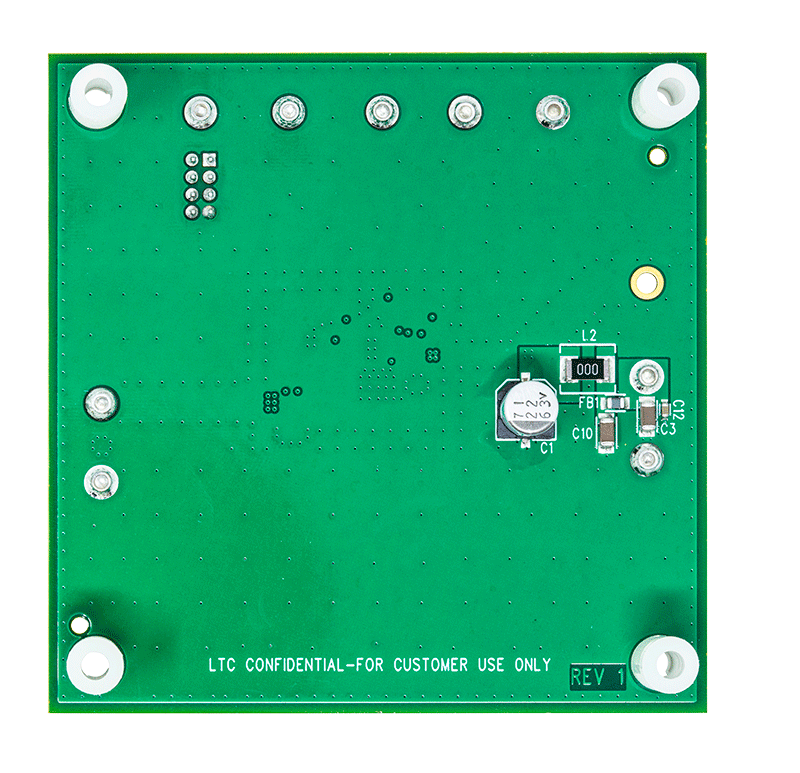

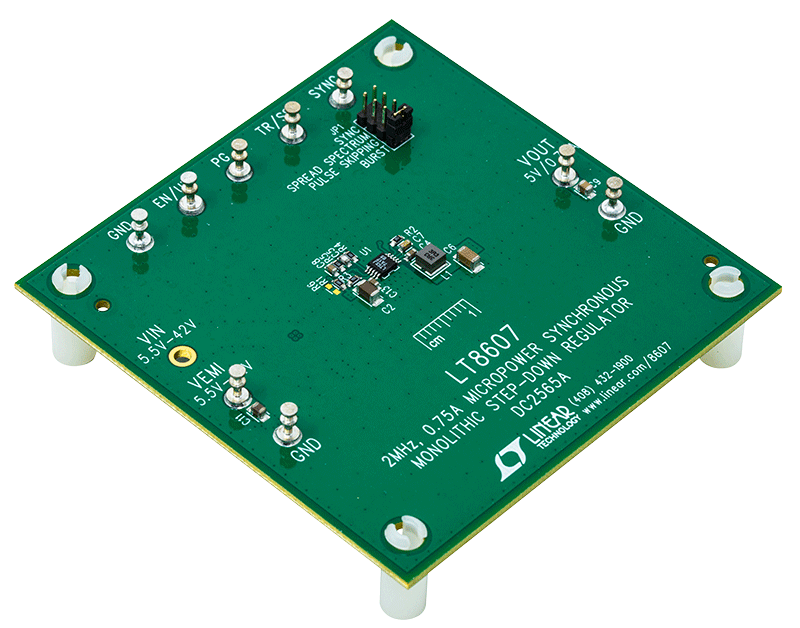

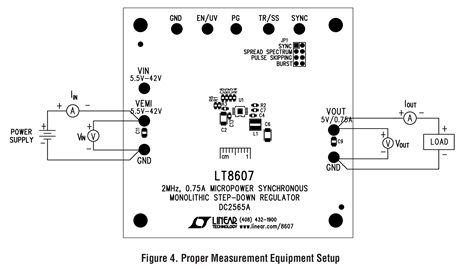

デモ回路2565Aは、​​LT8607を備えた、42V、0.75Aのマイクロパワー同期降圧レギュレータです。このデモ・ボードは、5.5V~42Vの入力で5Vの出力を供給するように設計されています。入力範囲が広いため、​オートモーティブ・バッテリや工業用電源などの様々な入力源で使用できます。LT8607はコンパクトな高効率、高速同期整流モノリシック降圧スイッチング・レギュレータで、5V で出力をレギュレートする場合に3μA未満の静止電流しか消費しません。上下面の電源スイッチ、補償部品、およびその他の必要な回路がLT8607内にあるため、外付け部品は最小限となり、設計がシンプルになります。
