LTC3636
LTC3636-1

デュアル・チャネル、6A、20V モノリシック同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$5.31
特長
  • 広い入力電圧範囲:3.1V~20V
  • 広い出力電圧範囲:
    • 0.6V~5V(LTC3636)
    • 1.8V~12V(LTC3636-1)
  • 1チャネル当たりの出力電流:6A
  • 高効率:最大95%
  • ダイ温度モニタ
  • 調整可能なスイッチング周波数:500kHz~4MHz
  • 外部周波数同期
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • 0.6Vのリファレンスにより、低出力電圧が可能
  • Burst Mode®動作または強制連続動作をユーザーが選択可能
  • 出力電圧トラッキング機能とソフトスタート機能
  • 短絡保護
  • 過電圧入力保護と過熱保護
  • パワーグッド状態出力
  • 高さの低い4mm×5mm 28ピンQFN パッケージ
製品概要
show more Icon

LTC3636/LTC3636-1は、デュアル・チャネルの高効率モノリシック同期整流式降圧レギュレータで、オン時間制御の電流モード・アーキテクチャを採用しており、スイッチング周波数の位相同期が可能です。動作電源電圧範囲は3.1V~20Vなので、リチウムイオン・バッテリ・スタックや12Vまたは5V入力を使用するポイントオブロード電源アプリケーションに最適です。

動作周波数は外付け抵抗を使用して500kHz~4MHzの範囲で設定可能で、外部クロック信号に同期させることもできます。動作周波数が高いので、小型の表面実装インダクタおよびコンデンサを使用できます。独自の固定周波数/オン時間制御アーキテクチャは、高周波で動作しながら高速トランジェント応答を必要とする高降圧比アプリケーションに最適です。

LTC3636/LTC3636-1では、強制連続モードと高効率のBurst Mode動作のいずれかを選択できます。LTC3636とLTC3636-1は、出力電圧検出範囲が異なります。


アプリケーション

  • 分散電源システム
  • バッテリ駆動計測器
  • ポイントオブロード電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$5.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3636EUFD#PBF
  • HTML
  • HTML
LTC3636EUFD#TRPBF
  • HTML
  • HTML
LTC3636EUFD#WPBF
  • HTML
  • HTML
LTC3636EUFD#WTRPBF
  • HTML
  • HTML
LTC3636EUFD-1#PBF
  • HTML
  • HTML
LTC3636EUFD-1#TRPBF
  • HTML
  • HTML
LTC3636EUFD-1#WPBF
  • HTML
  • HTML
LTC3636EUFD-1#WTRPBF
  • HTML
  • HTML
LTC3636IUFD#PBF
  • HTML
  • HTML
LTC3636IUFD#TRPBF
  • HTML
  • HTML
LTC3636IUFD#WPBF
  • HTML
  • HTML
LTC3636IUFD#WTRPBF
  • HTML
  • HTML
LTC3636IUFD-1#PBF
  • HTML
  • HTML
LTC3636IUFD-1#TRPBF
  • HTML
  • HTML
LTC3636IUFD-1#WPBF
  • HTML
  • HTML
LTC3636IUFD-1#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 4, 2019

- 19_0202

LTC3636 Die Revision

LTC3636EUFD#PBF

製造中

LTC3636EUFD#TRPBF

製造中

LTC3636EUFD#WPBF

製造中

LTC3636EUFD#WTRPBF

製造中

LTC3636EUFD-1#PBF

製造中

LTC3636EUFD-1#TRPBF

製造中

LTC3636IUFD#PBF

製造中

LTC3636IUFD#TRPBF

製造中

LTC3636IUFD#WPBF

製造中

LTC3636IUFD#WTRPBF

製造中

LTC3636IUFD-1#PBF

製造中

LTC3636IUFD-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 4, 2019

- 19_0202

arrow down

LTC3636 Die Revision

LTC3636EUFD#PBF

製造中

LTC3636EUFD#TRPBF

製造中

LTC3636EUFD#WPBF

製造中

LTC3636EUFD#WTRPBF

製造中

LTC3636EUFD-1#PBF

製造中

LTC3636EUFD-1#TRPBF

製造中

LTC3636IUFD#PBF

製造中

LTC3636IUFD#TRPBF

製造中

LTC3636IUFD#WPBF

製造中

LTC3636IUFD#WTRPBF

製造中

LTC3636IUFD-1#PBF

製造中

LTC3636IUFD-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

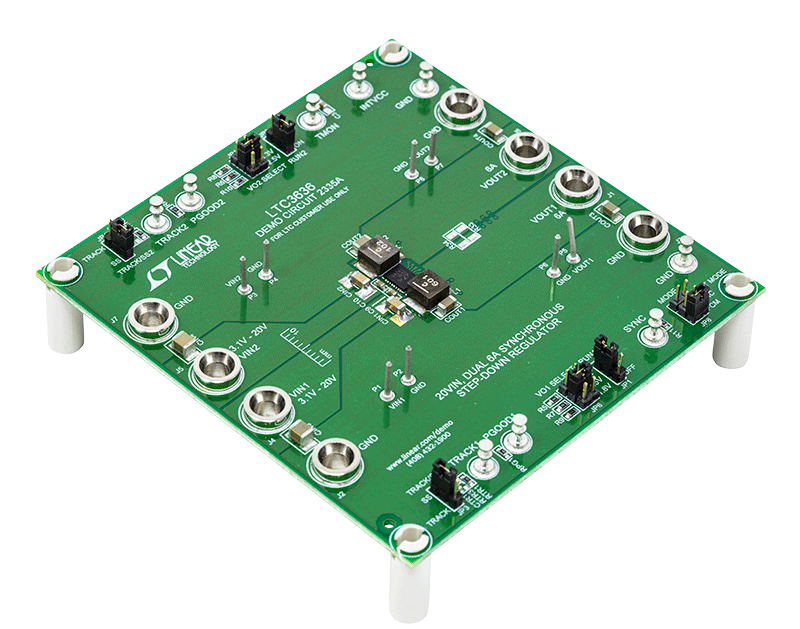

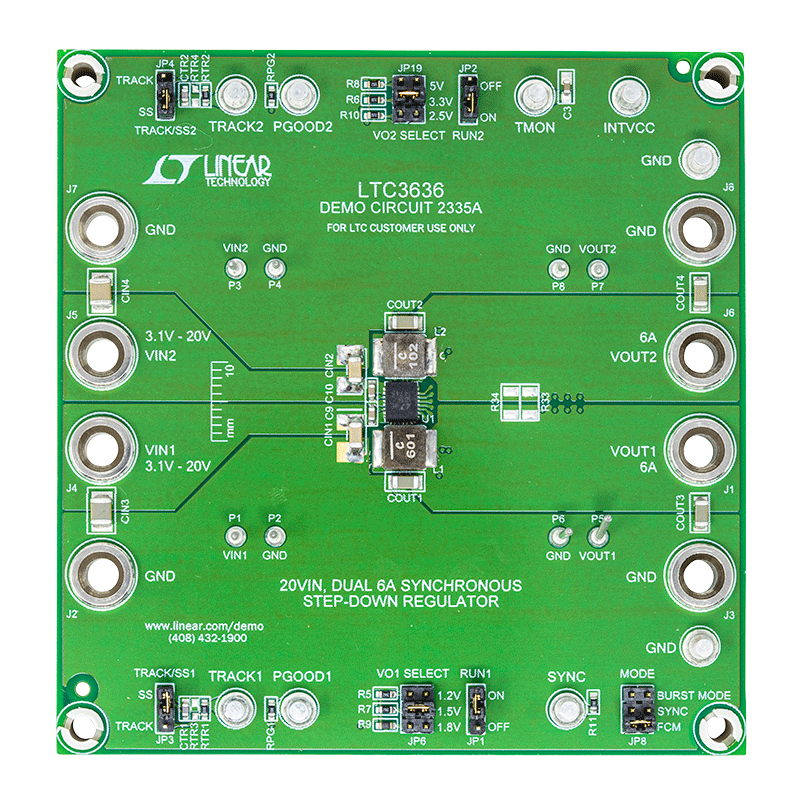

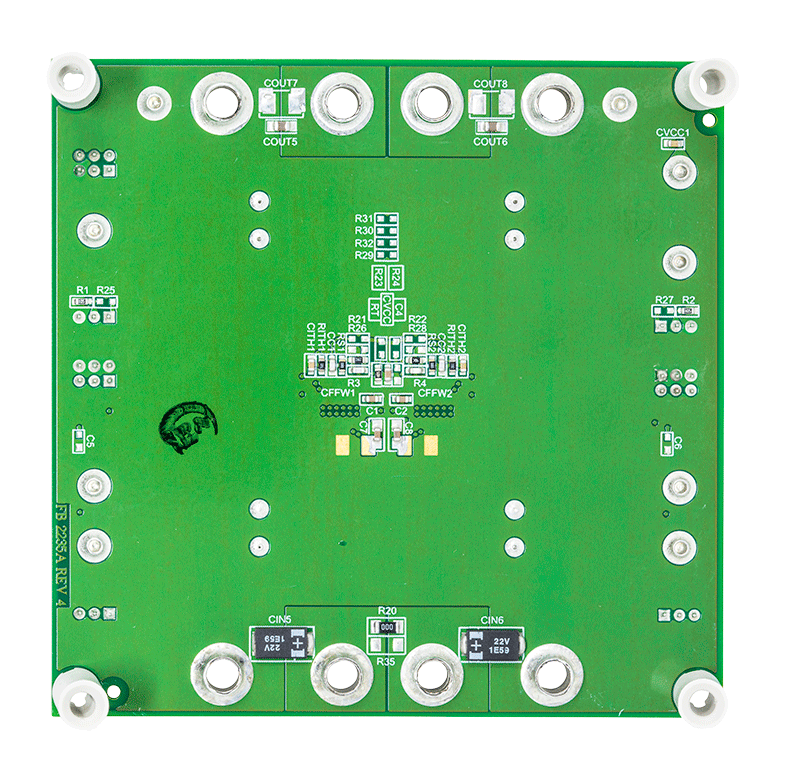

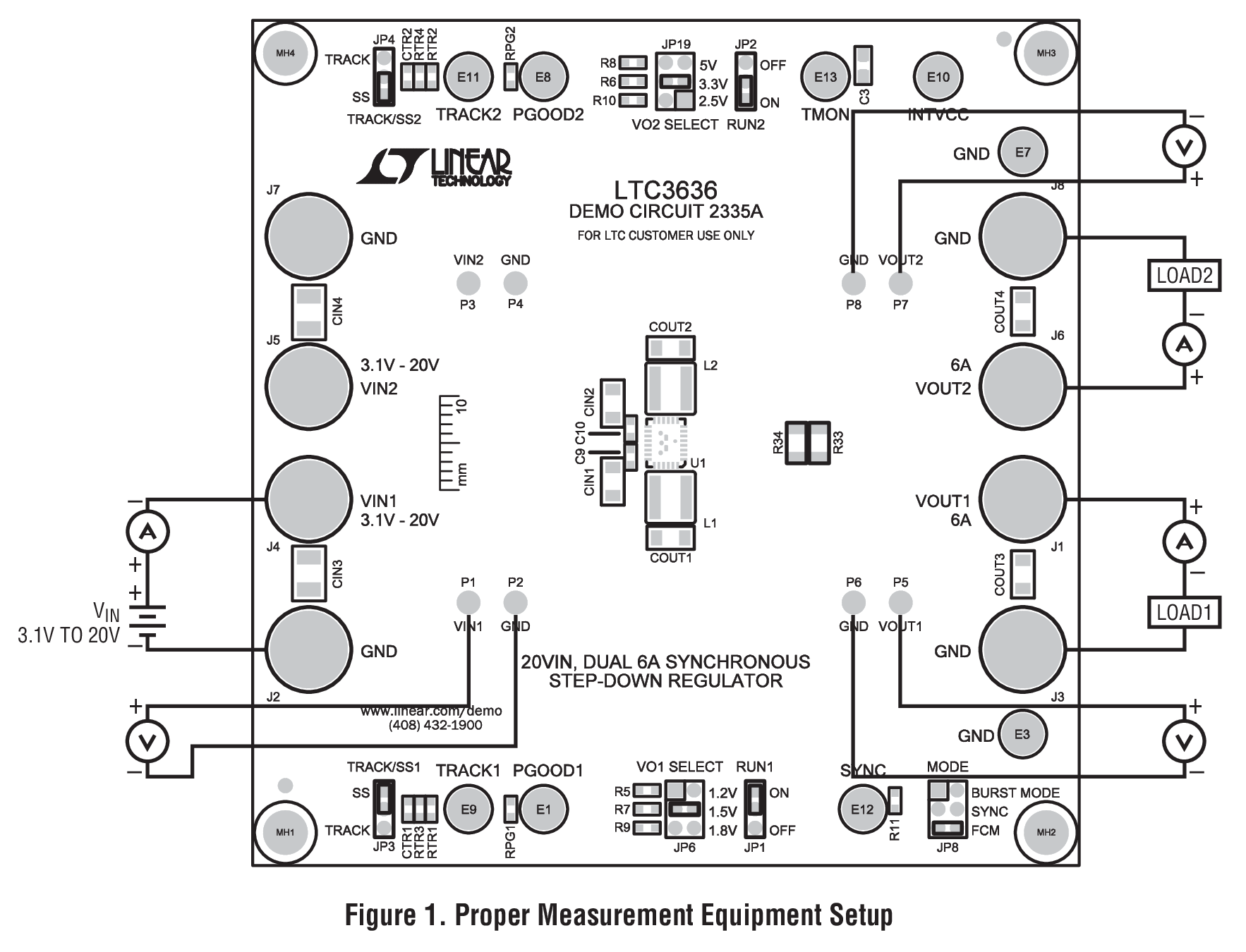

DC2335A

LTC3636EUFD デモ用ボード | 3.1V~20Vの入力で、最大6Aまでの3.1V~20VのVOUT1 範囲と最大6Aまでの5V~20VのVOUT2 範囲

zoom

DC2335A

LTC3636EUFD デモ用ボード | 3.1V~20Vの入力で、最大6Aまでの3.1V~20VのVOUT1 範囲と最大6Aまでの5V~20VのVOUT2 範囲

LTC3636EUFD デモ用ボード | 3.1V~20Vの入力で、最大6Aまでの3.1V~20VのVOUT1 範囲と最大6Aまでの5V~20VのVOUT2 範囲

製品の詳細

デモ回路DC2335Aは、LTC3636モノリシック・デュアル・チャンネル同期型降圧レギュレータをベースにした、2個の固定周波数降圧コンバータで構成されるデュアル出力レギュレータです。DC2335Aは、3.1V~20Vの入力電圧範囲で動作し、各レギュレータが最大6Aの出力電流を供給することができます。また、DC2335Aは、バースト・モード®動作モードと強制連続モードのいずれかで動作します。シャットダウンでは、DC2335Aは12Vの入力で13µA(代表値)の合計入力電流を流すことができます。DC2335Aは非常に効率的な回路です。負荷6A、入力5Vで出力が3.3Vの場合に効率が最大92%DC2335Aは28ピンQFNパッケージLTC3636EUFDを使用しています。これはICの底面に露出パッドを備え、熱性能を向上させています。これらの特長に加えて、500kHz~4MHzのプログラマブルな動作周波数範囲(RTピンをINTVCCに接続した場合は2MHzのスイッチング周波数)という特長もあるため、DC2335Aデモ用ボードは産業用または配電アプリケーションでの使用に最適な回路です。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 7

AI XCXM1802 for Optimized Efficiency

zoomopens a dialog

ai-xcxm1802-optimized-efficiency

AI XCXM1802 for Optimized Efficiency

ai-xcxm1802-optimized-efficiency

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
AI XCXM1802 for Optimized Efficiency

機能と利点

ADI Key Power Management Features for Versal ACAP XCXM1802 for Optimized Efficiency

  • Proposed Solution implements new LTC3887-1/LTC7051 combo
  • LTC3887-1 is a PMBus 2-phase, 2 loop, current mode controller. PMBus commands allow Vin, Vout, current, temperature, and fault status read back.
  • LTC7051 is new Silent Switcher 2 ADI MOS capable of delivering increased DC load while switching at higher frequencies. Increased DC load allows for decreased phase count and higher current density. Increased Fsw allows for increase bandwidth and excellent transient response.
  • LTC3636 is dual 6A, controlled on-time current mode monolithic (integrated FETs). Provides high performance compact solution for auxiliary rails.
  • LTC3634 is a single chip solution for DDR rails providing VDD, VTT, and Vref in a monolithic solution.
  • LTC3634 is a single chip solution for DDR rails providing VDD, VTT, and Vref in a monolithic solution.
詳細なリファレンス・デザインを表示 external link

AI XCXM1902 Minimum Rails and PL Performance

zoomopens a dialog

ai-xcxm1802-minimum-rails-pl-performance

AI XCXM1902 Minimum Rails and PL Performance

ai-xcxm1802-minimum-rails-pl-performance

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
AI XCXM1902 Minimum Rails and PL Performance

機能と利点

ADI Key Power Management Features for Versal PRIME XCXM1802 for Minimum Rails / PL Performance

  • Proposed Solution implements new LTC3887-1/LTC7051 combo
  • LTC3887-1 is a PMBus 2-phase, 2 loop, current mode controller. PMBus commands allow Vin, Vout, current, temperature, and fault status read back.
  • LTC7051 is new Silent Switcher 2 ADI MOS capable of delivering increased DC load while switching at higher frequencies. Increased DC load allows for decreased phase count and higher current density. Increased Fsw allows for increase bandwidth and excellent transient response.
  • LTC3636 is dual 6A, controlled on-time current mode monolithic (integrated FETs). Provides high performance compact solution for auxiliary rails.
  • LT8607 is a compact, high efficiency, high speed 750mA synchronous monolithic.
  • LTC3634 is a single chip solution for DDR rails providing VDD, VTT, and Vref in a monolithic solution.
詳細なリファレンス・デザインを表示 external link

AI XCXM1802 for Full Management Mid to High Voltage

zoomopens a dialog

ai-xcxm1802-full-management-mid-high-voltage

AI XCXM1802 for Full Management Mid to High Voltage

ai-xcxm1802-full-management-mid-high-voltage

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
AI XCXM1802 for Full Management Mid to High Voltage

機能と利点

ADI Key Power Management Features for Versal ACAP XCXM1802 for Mid to High Voltage

  • Proposed Solution implements new LTC3887-1/LTC7051 combo
  • LTC3887-1 is a PMBus 2-phase, 2 loop, current mode controller. PMBus commands allow Vin, Vout, current, temperature, and fault status read back.
  • LTC7051 is new Silent Switcher 2 ADI MOS capable of delivering increased DC load while switching at higher frequencies. Increased DC load allows for decreased phase count and higher current density. Increased Fsw allows for increase bandwidth and excellent transient response.
  • LTC3636 is dual 6A, controlled on-time current mode monolithic (integrated FETs). Provides high performance compact solution for auxiliary rails.
  • LTC3644 is a quad 1.25A output, high efficiency synchronous monolithic capable of switching up to 2.25MHz.
  • LTC3634 is a single chip solution for DDR rails providing VDD, VTT, and Vref in a monolithic solution.
詳細なリファレンス・デザインを表示 external link
XCXM1802 Low Voltage

AI XCXM1802 for Low Voltage

zoomopens a dialog

ai-xcxm1802-low-voltage

AI XCXM1802 for Low Voltage

ai-xcxm1802-low-voltage

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
AI XCXM1802 for Low Voltage

機能と利点

ADI Key Power Management Features for Versal PRIME XCXM1802 for Low Voltage

  • Proposed Solution implements new LTC3887-1/LTC7051 combo
  • LTC3887-1 is a PMBus 2-phase, 2 loop, current mode controller. PMBus commands allow Vin, Vout, current, temperature, and fault status read back.
  • LTC7051 is new Silent Switcher 2 ADI MOS capable of delivering increased DC load while switching at higher frequencies. Increased DC load allows for decreased phase count and higher current density. Increased Fsw allows for increase bandwidth and excellent transient response.
  • LTC3636 is dual 6A, controlled on-time current mode monolithic (integrated FETs). Provides high performance compact solution for auxiliary rails.
  • LTC3644 is a quad 1.25A output, high efficiency synchronous monolithic capable of switching up to 2.25MHz.
  • LTC3634 is a single chip solution for DDR rails providing VDD, VTT, and Vref in a monolithic solution.
詳細なリファレンス・デザインを表示 external link

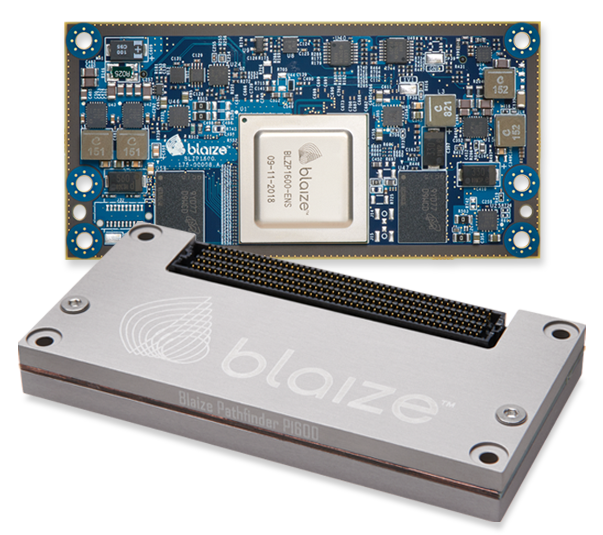

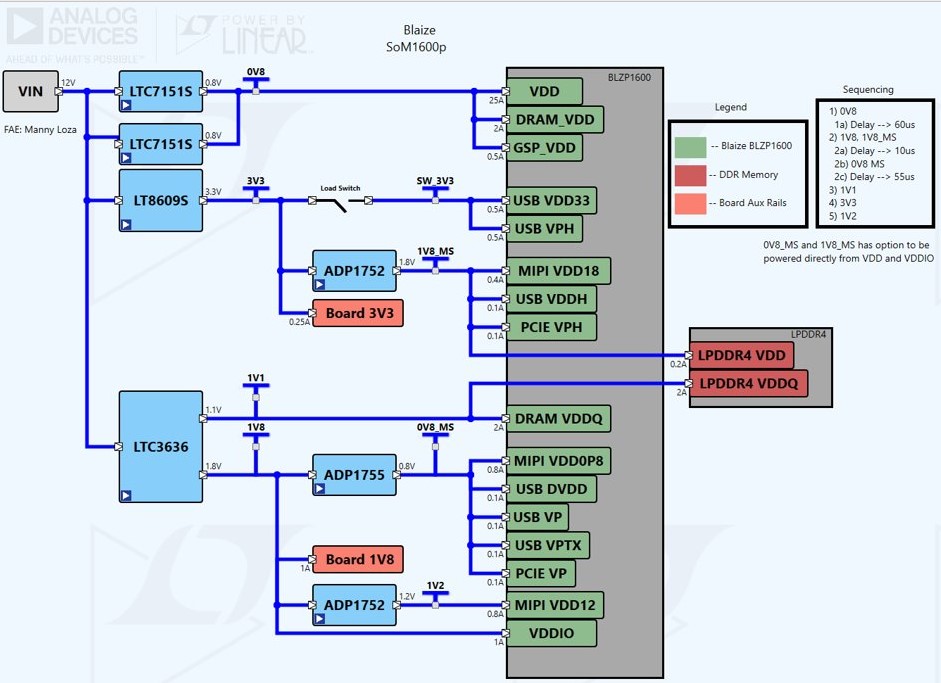

Blaize<sup>&reg;</sup> Pathfinder P1600 Embedded System on Module

Pathfinder P1600 SOM Module

zoomopens a dialog

blaize-pathfinder

Pathfinder P1600 SOM Module

blaize-pathfinder

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Pathfinder P1600 SOM Module

機能と利点

Blaize® Pathfinder P1600 small form factor embedded SoM brings the programmability and efficiency benefits of the Blaize GSP® architecture, ideal for AI inferencing workloads at the edge, to embedded systems.

Analog Devices, Inc. supports end to end power delivery solutions for Blaize Pathfinder P1600 SOM. Blaize uses Analog Devices discrete power solutions to enable their System on Chip (SoC) to deliver high compute with optimized with most TOPS/Watt performance for datacenter and Artificial Intelligence.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LTC7151S
  • LT8609S
  • LTC3636
  • ADP1752
  • ADP1755
詳細なリファレンス・デザインを表示 external link

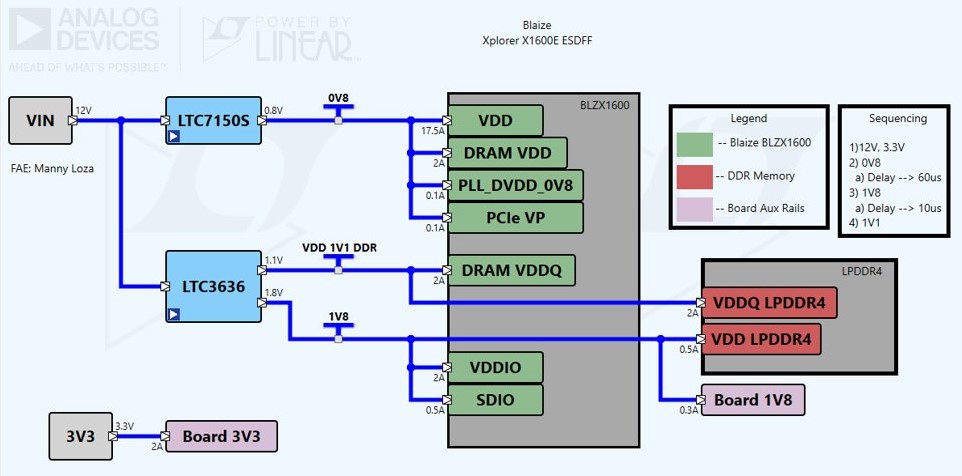

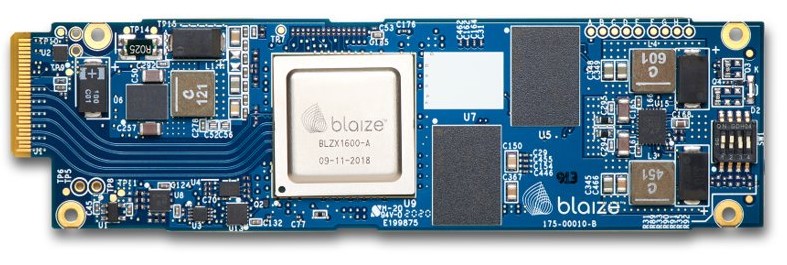

Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator Card​

X1600E EDSFF Accelerator

zoomopens a dialog

blaize-xplorer

X1600E EDSFF Accelerator

blaize-xplorer

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
X1600E EDSFF Accelerator

機能と利点

The X1600E is an Enterprise and Datacenter Storage Form Factor (EDSFF), power-efficient module hosting a Blaize X1600 SoC for AI workloads.

Analog Devices, Inc. supports end to end power delivery solutions for Blaize Pathfinder Xplorer 1600E ESDFF Accelerator. Analog Devices uses discrete power solutions to enable Blaize to deliver high compute with optimized with most TOPS/Watt performance.

These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LTC7150S
  • LTC3636
詳細なリファレンス・デザインを表示 external link
Versal AI Core Board

Edge Core FPGA Power Delivery Reference Design

zoomopens a dialog

versal-ai-core-xcvc1902

Edge Core FPGA Power Delivery Reference Design

versal-ai-core-xcvc1902

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Edge Core FPGA Power Delivery Reference Design

機能と利点

The ADI Versal AI Core Power Reference Design Board has been tested and proven to power the key rails for the Xilinx Versal AI Core ACAP series. Using a PMBUs Multi Phase DC/DC controller coupled with ADI SilentMOS (ADI version of DrMOS) to deliver up to 240A of output current.

The ADI LTC3888-1 is an 8 Phase PMBUs DC/DC controller that is coupled with the LTC7051 ADI SilentMOS to provide a flexible and scalable design that can be tailored as needed for both higher and lower power applications by adding or subtracting the LTC7051 ADI SilentMOS.

Request schematic for ADI power used on the board.

Contact ADI if you have questions about the ADI power management solutions used on this board.

詳細なリファレンス・デザインを表示 external link
