LTC3887
LTC3887-1
LTC3887-2

デジタル・パワー・システム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$6.44
機能
  • カスタム・プログラミング・デバイスの発注
  • PMBus/I2C準拠シリアル・インタフェース

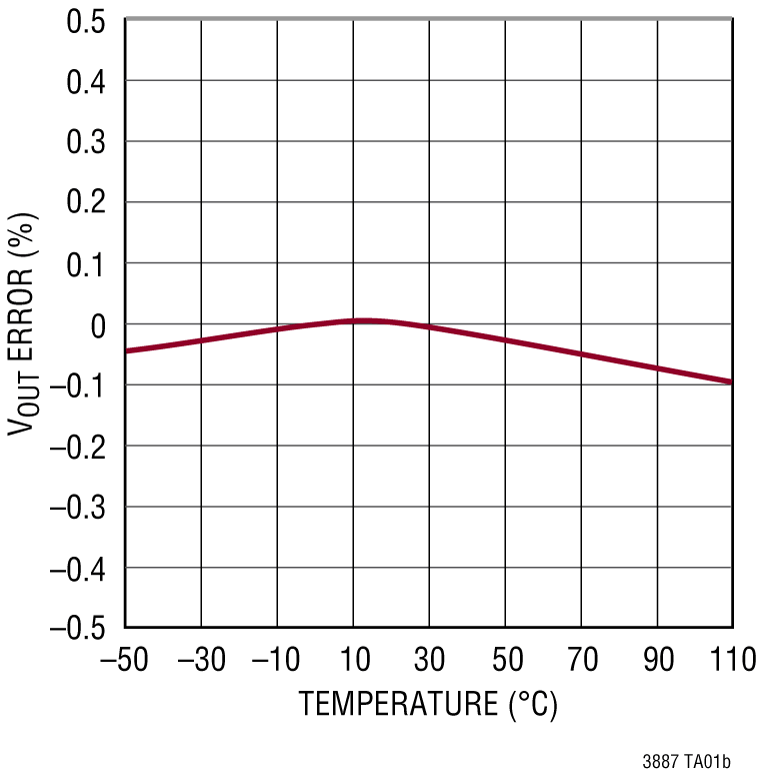

  • 全温度範囲での出力電圧精度:±0.5%
  • 16ビットADCを内蔵
  • VOUTの電圧範囲:0.5V~5.5V(VOUT0、VOUT1
  • 内部EEPROMとフォルト・ログ機能
  • 強力なNチャネルMOSFETゲート・ドライバを内蔵
  • 広い入力電圧範囲:4.5V~24V
  • アナログ電流モード制御ループ
  • PolyPhase®アプリケーション対応のリモート差動検出
  • 6位相までのPolyPhase高精度電流分担

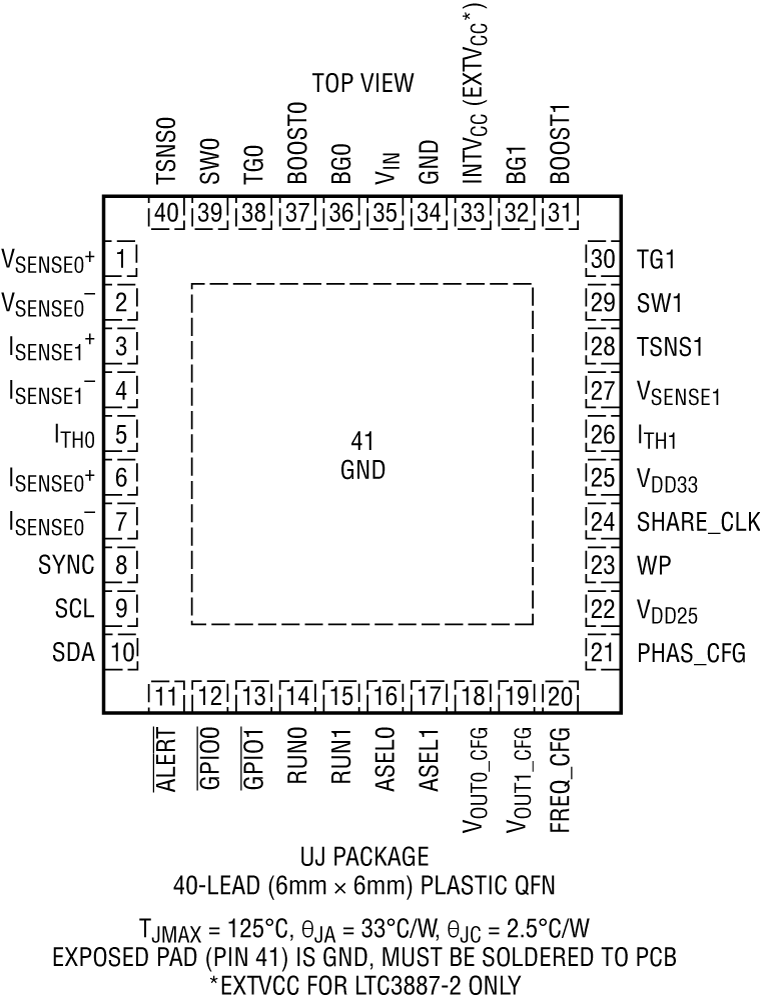

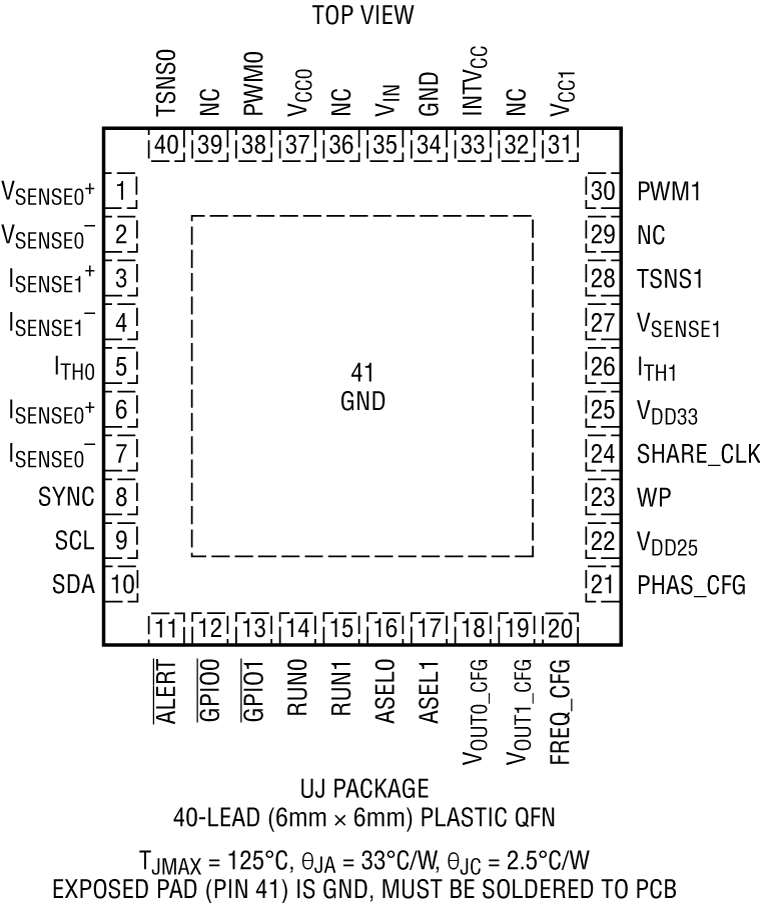

  • 40ピン(6mm × 6mm)QFNパッケージで供給可能
  • オートモーティブ・アプリケーション向けにAEC-Q100認定
追加の詳細
show more Icon

LTC3887/LTC3887-1/LTC3887-2は、I2CベースのPMBus準拠シリアル・インタフェースを備えたデュアルPolyPhase DC/DC同期整流式降圧スイッチング・レギュレータ・コントローラです。このコントローラは、グラフィカル・ユーザー・インタフェース(GUI)を備えたLTPowerPlayソフトウェア開発ツールによってサポートされている固定周波数の電流モード・アーキテクチャを採用しています。

スイッチング周波数、チャネル位相設定、出力電圧、およびデバイス・アドレスは、外付けの構成抵抗を使用して設定できます。さらに、パラメータはデジタル・インタフェースを介して設定することや、EEPROMに格納することができます。電圧、電流、内部/外部温度、およびフォルト状態は、バス・インタフェースを介して読み出すことができます。

LTC3887はゲート・ドライバを内蔵しています。LTC3887-1はDrMOS電力段を駆動するためのスリーステートPWMピンを備えています。LTC3887-2はゲート・ドライバを内蔵していますが、LDOがなく、最大34VのVINに対応します。LTC3887はLTC3880の機能向上バージョンであり、出力電圧範囲が広く、デジタル機能が豊富です。詳細については、15ページを参照してください。


アプリケーション

  • 大電流の分散給電システム
  • 通信システム、データ通信システム、およびストレージ・システム
  • 高度でエネルギー効率の高い電力レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$6.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3887EUJ#PBF
  • HTML
  • HTML
LTC3887EUJ#TRPBF
  • HTML
  • HTML
LTC3887EUJ#WPBF
  • HTML
  • HTML
LTC3887EUJ#WTRPBF
  • HTML
  • HTML
LTC3887EUJ-1#PBF
  • HTML
  • HTML
LTC3887EUJ-1#TRPBF
  • HTML
  • HTML
LTC3887EUJ-1#WPBF
  • HTML
  • HTML
LTC3887EUJ-1#WTRPBF
  • HTML
  • HTML
LTC3887EUJ-2#PBF
  • HTML
  • HTML
LTC3887EUJ-2#TRPBF
  • HTML
  • HTML
LTC3887EUJ-2#WPBF
  • HTML
  • HTML
LTC3887EUJ-2#WTRPBF
  • HTML
  • HTML
LTC3887IUJ#PBF
  • HTML
  • HTML
LTC3887IUJ#TRPBF
  • HTML
  • HTML
LTC3887IUJ#WPBF
  • HTML
  • HTML
LTC3887IUJ#WTRPBF
  • HTML
  • HTML
LTC3887IUJ-1#PBF
  • HTML
  • HTML
LTC3887IUJ-1#TRPBF
  • HTML
  • HTML
LTC3887IUJ-1#WPBF
  • HTML
  • HTML
LTC3887IUJ-1#WTRPBF
  • HTML
  • HTML
LTC3887IUJ-2#PBF
  • HTML
  • HTML
LTC3887IUJ-2#TRPBF
  • HTML
  • HTML
LTC3887IUJ-2#WPBF
  • HTML
  • HTML
LTC3887IUJ-2#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

DC2454A

LTC3887EUJ-1/LTC3870EUF-1 Demo Board | Dual Phase PMBus Buck Controller with Slave Controller, 7V ≤ VIN ≤ 14V, 0.8V ≤ VOUT ≤ 1.8V @ 100A

zoom

DC2454A

LTC3887EUJ-1/LTC3870EUF-1 Demo Board | Dual Phase PMBus Buck Controller with Slave Controller, 7V ≤ VIN ≤ 14V, 0.8V ≤ VOUT ≤ 1.8V @ 100A

LTC3887EUJ-1/LTC3870EUF-1 Demo Board | Dual Phase PMBus Buck Controller with Slave Controller, 7V ≤ VIN ≤ 14V, 0.8V ≤ VOUT ≤ 1.8V @ 100A

製品の詳細

Demonstration circuit 2454A is a high current, high efficiency, poly-phase synchronous buck converter featuring the LTC3887EUJ-1, a dual-phase current mode controller, and the LTC3870EUF-1, a dual-phase slave controller. The LTC3887-1 has the PMBus interface and the power system management functions.





reference details image

DC2394A

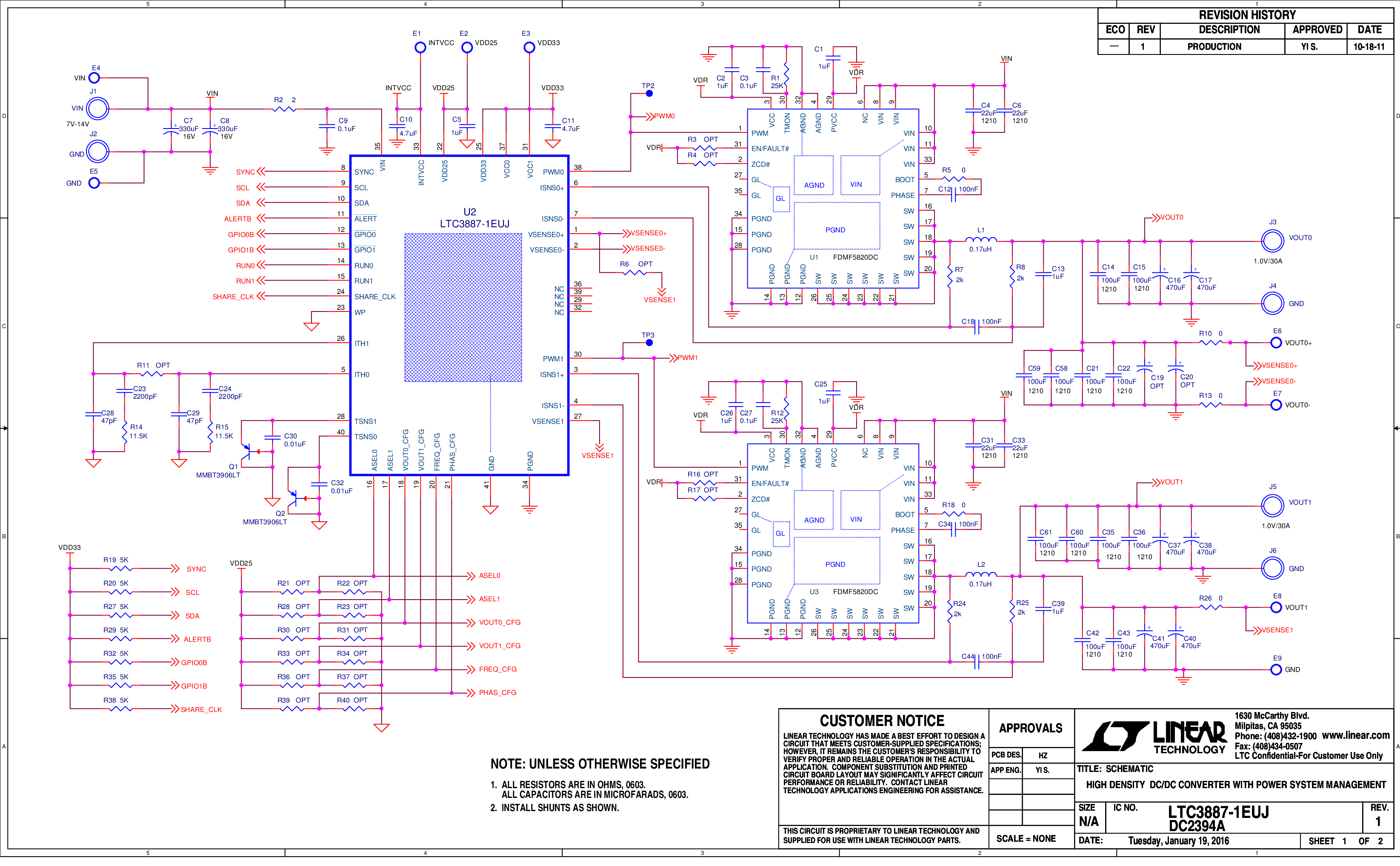

LTC3887EUJ-1 Demo Board (DCR Sense) | PMBus Buck with DrMOS, 7V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.8V to 1.8V @ 30A

zoom

DC2394A

LTC3887EUJ-1 Demo Board (DCR Sense) | PMBus Buck with DrMOS, 7V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.8V to 1.8V @ 30A

LTC3887EUJ-1 Demo Board (DCR Sense) | PMBus Buck with DrMOS, 7V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.8V to 1.8V @ 30A

製品の詳細

Demonstration circuit 2394A is a high current, high efficiency, dual output PolyPhase® synchronous buck converter featuring the LTC3887EUJ-1, a dual-phase current mode controller. The LTC3887-1 has the PMBus interface and the power system management functions.

reference details image

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

zoom

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

製品の詳細

DC2578Aは、ホット・スワップ・コントローラ、中間バス・コントローラ、パワー・システム・マネージメントを備えた6個のポイント・オブ・ロード・チャンネルが含まれる全機能内蔵型の電力チェーンです。このボードは、バックプレーンからLTC4281ホット・スワップ・コントローラ、LTC3886降圧中間バス・コントローラ(IBC)を通り、負荷電圧をレギュレーションするポイント・オブ・ロード・コンバータ(POL)を通って出力されるまでの安全な電力転送の仕組みをデモンストレーションします。アナログ・デバイセズのソリューションの包括的なパワー・マネージメント、連携、安全機能を示し、電力階層全体の構成と管理がいかに簡単であるかを紹介します。レギュレーションされた各電源は、シーケンス、トリム、マージン付け、監視、測定機能、故障への連携対応機能、故障情報のログを不揮発性メモリに記録する機能を備えています。また、オンボード負荷パルサーにより、調整可能なLTC3886制御ループ応答を最適化できます。システム全体で提供される豊富なステータス情報とテレメトリ情報は、単一のGUIインターフェースであるLTpowerPlayに統合されて表示されます。

reference details image

DC1709A

LTC3880/-1 & LTC3887/-1 Demo Board I Programming Clamshell Socketed Demo Board

reference details image

DC2263A-A

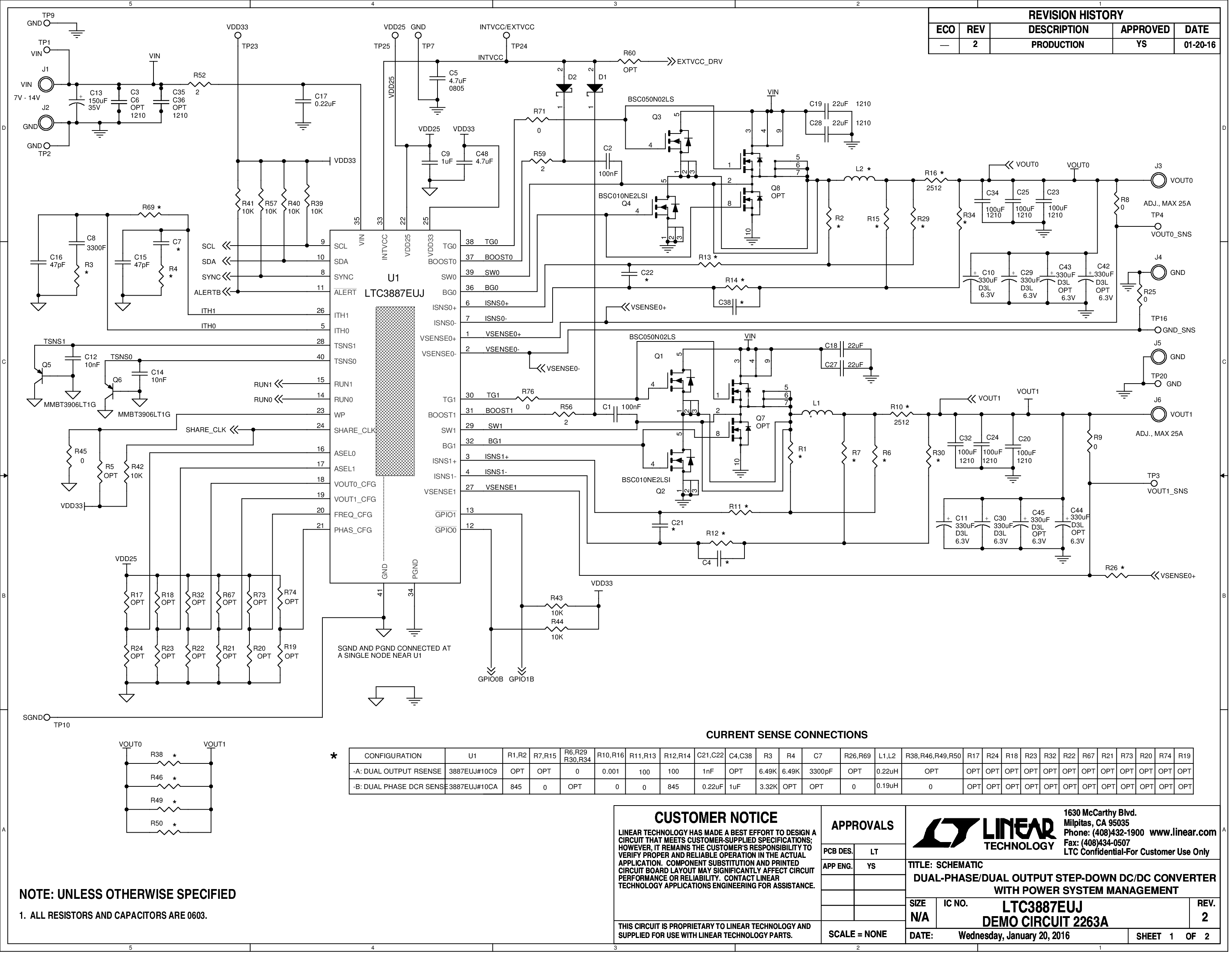

LTC3887EUJ Demo Board (RSENSE) | Dual PMBus Buck, 7V ≤ VIN ≤ 18V, VOUT0/VOUT1 = 0.8V to 1.8V @ 25A
