製品概要
機能と利点
- LTC3887-1位相拡張器
- パワーブロック、DrMOSまたは外付けゲート・ドライバ、MOSFETと組み合わせて動作
- 複数チップとのカスケード接続により、超大電流アプリケーションに対応
- 高精度のPolyPhase 電流分担
- 5V～14Vの入力電圧範囲に対応できるEXTVCC
- 広い入力電圧範囲：4.5V ～60V
- 広い出力電圧範囲：0.5V ～14V
- 広い同期周波数範囲：100kHz ～1MHz
- ピンでプログラム可能なCCM/DCM動作
- ピンでプログラム可能な位相シフト制御
- 24ピン（4mm×4mm）QFNパッケージで供給可能
製品概要
LTC3870-1は、特にリニアテクノロジーのパワーシステム・マネージメントDC/DCコントローラと組み合わせたマルチフェーズ動作を目的として設計されている、PolyPhase® 降圧スレーブ・コントローラです。このデバイスは、LTC3887-1コントローラとカスケード接続することにより、非常に大きな電流を供給する小型で費用対効果の高い解決策を実現します。ピーク電流モード・アーキテクチャにより、LTC3870-1は位相間およびチップ間での優れた電流分担を実現します。
LTC3887-1との一貫した連携動作により、LTC3870-1は追加のI2Cアドレスが不要であり、プログラム可能なすべての機能ならびにフォルト保護機能をサポートします。一定のスイッチング周波数は、100kHz～1MHzの範囲内でLTC3887-1からの外部クロックに同期させることによって得られます。
| Onboard MOSFET Gate Drivers | Package | |
| LTC3870 | Yes | 4x5 QFN-28 |
| LTC3870-1 | No – Works with DrMOS and Power Blocks | 4x4 QFN-24 |
アプリケーション
- 大電力の分散給電システム
- 通信システム
- 産業用アプリケーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

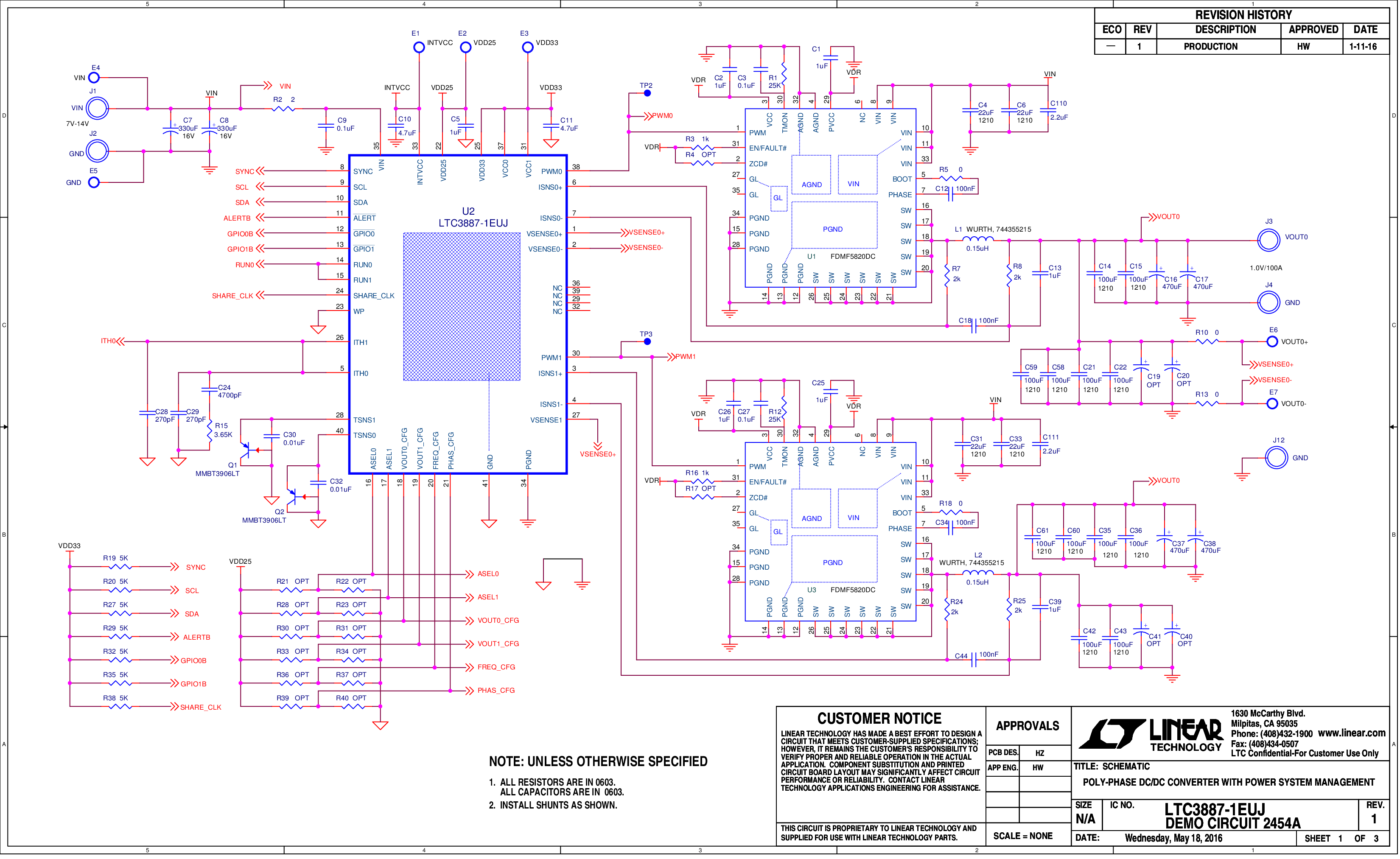

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3870
LTC3870-1
おすすめ製品
LTC3870-1 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3870EUF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3870EUF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3870IUF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3870IUF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R526 Reliability Data |
