LTC4417

優先順位付け PowerPath コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.66
特長
  • 3つの入力から最も優先順位の高い電源を選択
  • 逆電流および相互伝導電流を阻止
  • 広い動作電圧範囲:2.5V ~36V
  • 逆バッテリ接続からの保護:–42V
  • 高速の切り替えにより出力電圧の低下を最小化
  • 低い動作電流:28μA
  • VOUTより電圧の低い電源から流れる電流:<1μA
  • 入力過電圧/ 低電圧保護の精度:1.5%
  • 調整可能な過電圧/ 低電圧ヒステリシス
  • PチャネルMOSFETのゲート保護クランプ
  • 追加の入力電源をカスケード接続可能
  • 24ピン細型SSOPおよび4mm×4mm QFNパッケージ
製品概要
show more Icon

LTC4417は、3つの有効な電源のいずれか1つを優先順位に基づいて共通の出力に接続します。優先順位はピンの割り当てによって定義します。V1に最高の優先順位が割り当てられ、V3に最低の優先順位が割り当てられます。電源電圧がその過電圧(OV)範囲内および低電圧(UV)範囲内に256ms以上連続してとどまると、その電源は有効と定義されます。最も優先順位の高い有効な入力がOV/UVの範囲から外れると、そのチャネルは直ちに切り離され、次に優先順位の高い有効な入力が共通出力に接続されます。2つ以上のLTC4417をカスケード接続することにより、4つ以上の入力間を切り替えることができます。

出力電圧の低下を最小限に抑えつつ、逆電流と相互伝導電流が両方とも流れないようにしています。ゲート・ドライバには、外付けのMOSFETを保護するための6Vクランプが組み 込まれています。制御された出力立ち上げ機能により、起動時の突入電流が最小限に抑えられます。オープンドレインのVALID出力は、入力電源が256msの間そのOV/UV範囲内にとどまっていることを示します。


アプリケーション

  • 産業用ハンドヘルド計測器
  • 高可用性システム
  • バッテリ・バックアップ・システム
  • サーバおよびコンピュータの周辺機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4417CGN#PBF
  • HTML
  • HTML
LTC4417CGN#TRPBF
  • HTML
  • HTML
LTC4417CUF#PBF
  • HTML
  • HTML
LTC4417CUF#TRPBF
  • HTML
  • HTML
LTC4417HGN#PBF
  • HTML
  • HTML
LTC4417HGN#TRPBF
  • HTML
  • HTML
LTC4417HUF#PBF
  • HTML
  • HTML
LTC4417HUF#TRPBF
  • HTML
  • HTML
LTC4417IGN#PBF
  • HTML
  • HTML
LTC4417IGN#TRPBF
  • HTML
  • HTML
LTC4417IUF#PBF
  • HTML
  • HTML
LTC4417IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

12 1, 2021

- 21_0249

LTC4417 Datasheet Limit Change

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

12 1, 2021

- 21_0249

arrow down

LTC4417 Datasheet Limit Change

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4417CGN#PBF

製造中

LTC4417CGN#TRPBF

製造中

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HGN#PBF

製造中

LTC4417HGN#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IGN#PBF

製造中

LTC4417IGN#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4417CUF#PBF

製造中

LTC4417CUF#TRPBF

製造中

LTC4417HUF#PBF

製造中

LTC4417HUF#TRPBF

製造中

LTC4417IUF#PBF

製造中

LTC4417IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 3

reference details image

AD-JUPITER-EBZ

Software-Defined Radio

zoom

AD-JUPITER-EBZ

Software-Defined Radio

Software-Defined Radio

機能と利点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

製品の詳細

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education
reference details image

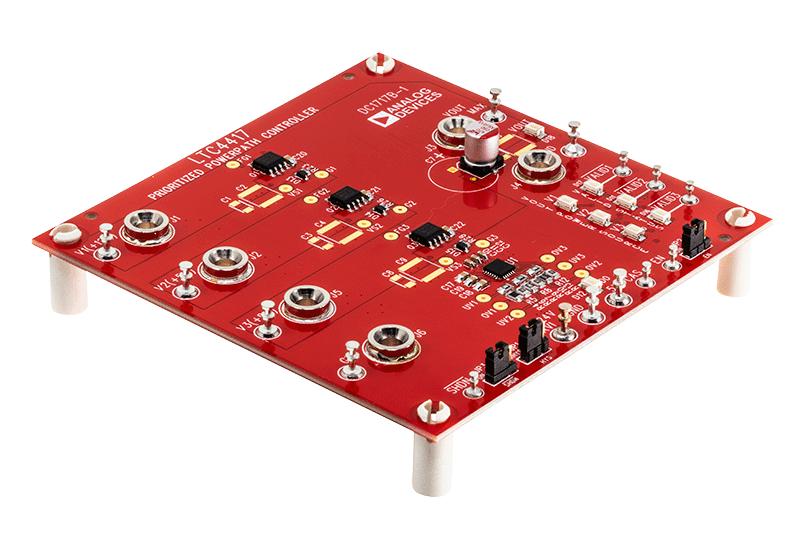

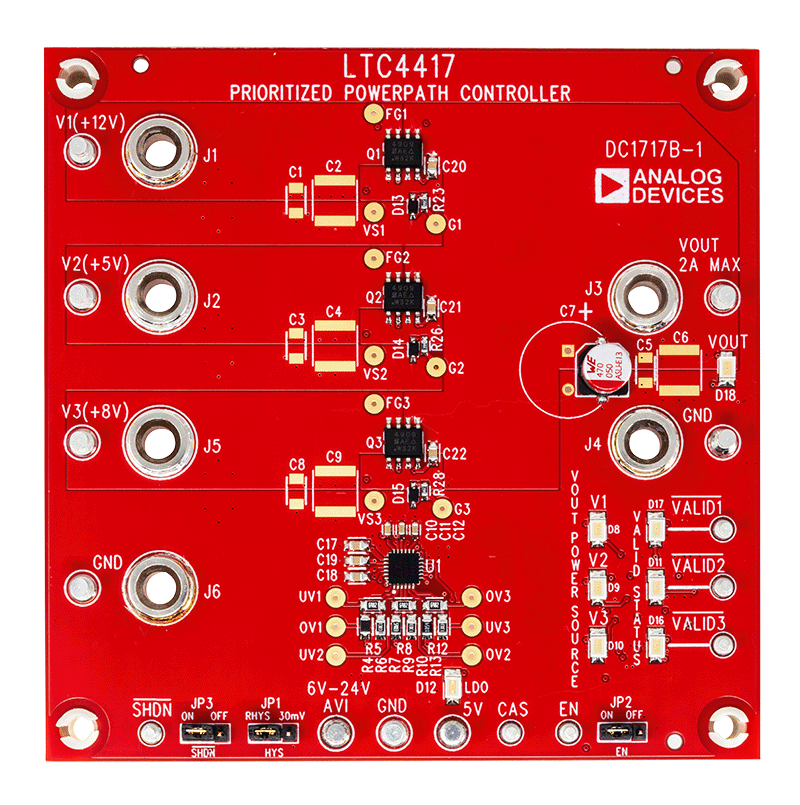

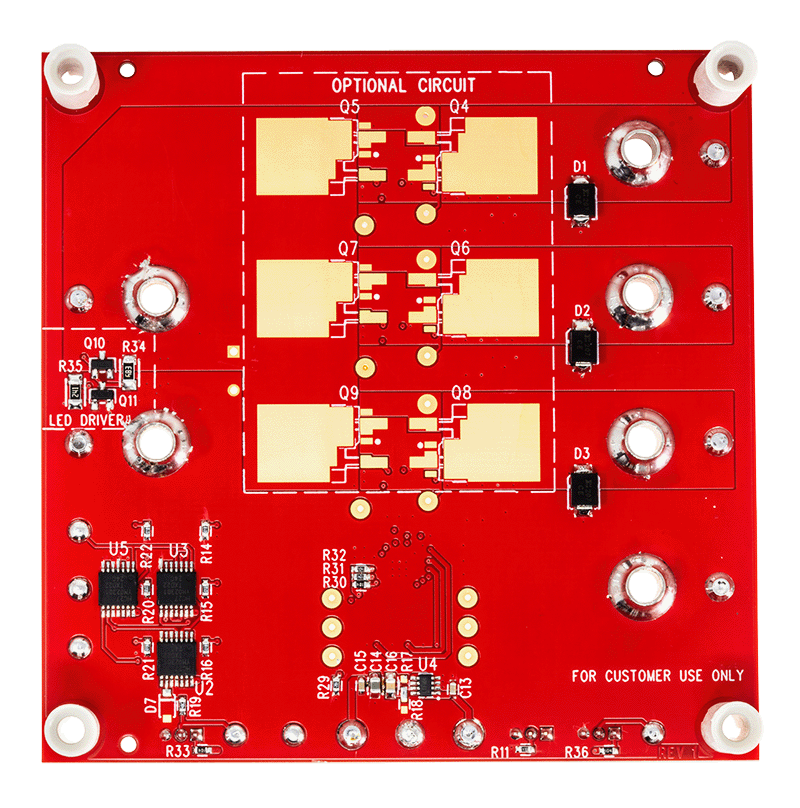

DC1717B

LTC4417 | 優先PowerPath™コントローラ

zoom

DC1717B

LTC4417 | 優先PowerPath™コントローラ

LTC4417 | 優先PowerPath™コントローラ

製品の詳細

デモ回路DC1717BはLTC4417を使用して、3つの入力電源レール間のアービトレーションを行い、負荷に給電する優先度の最も高い有効な電源を選択します。レールの優先度は入力接続(V1~V3)によって定義されます。各レールには、外部抵抗によって設定される過電圧および低電圧の閾値があります。最も優先度の高いレール電圧が、定義されたウィンドウから外れた場合(過電圧または低電圧)、次に優先度の高いレールが有効であれば、そのレールが作動して負荷に給電します。2つ以上のLTC4417をカスケード接続することで、4つ以上のレールを切り替えることができます。

reference details image

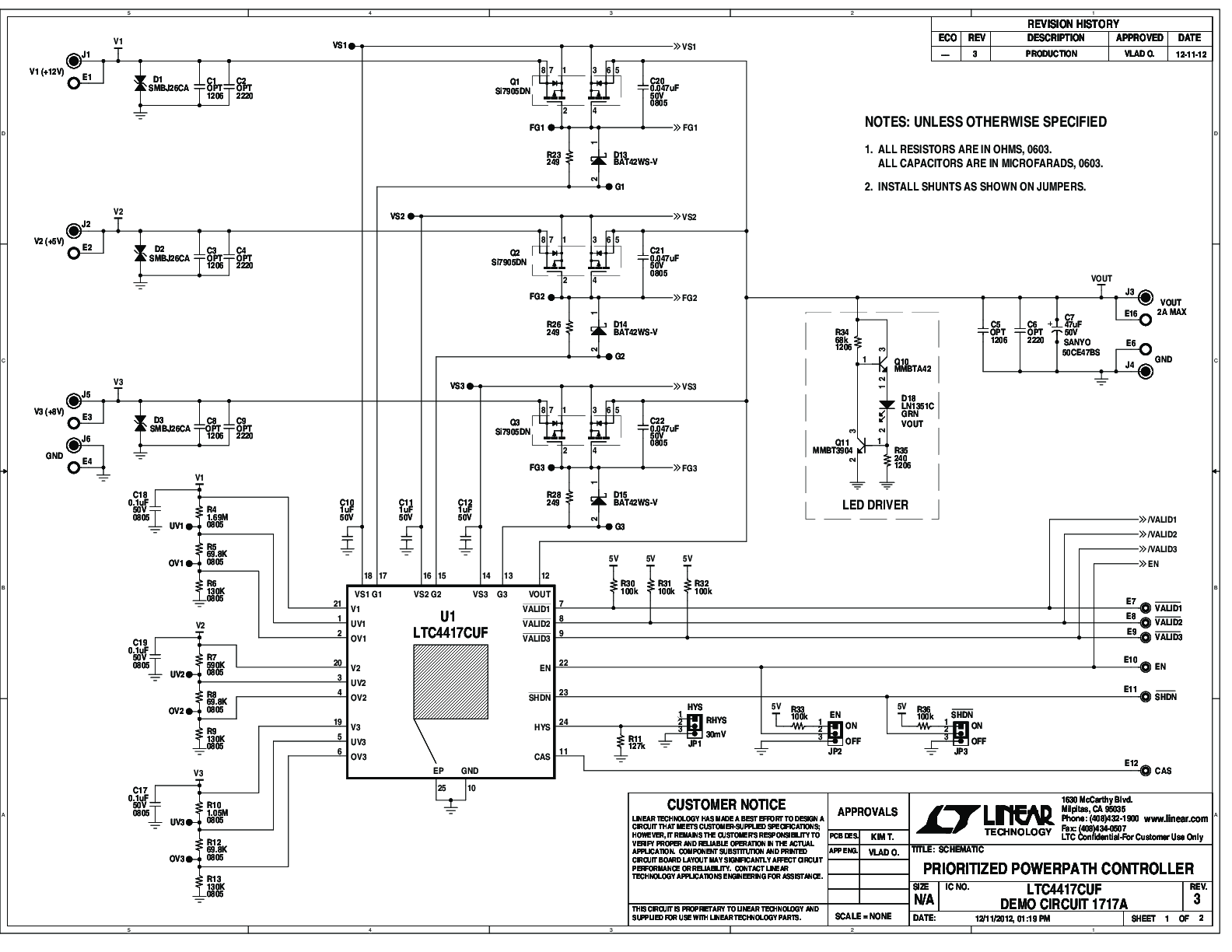

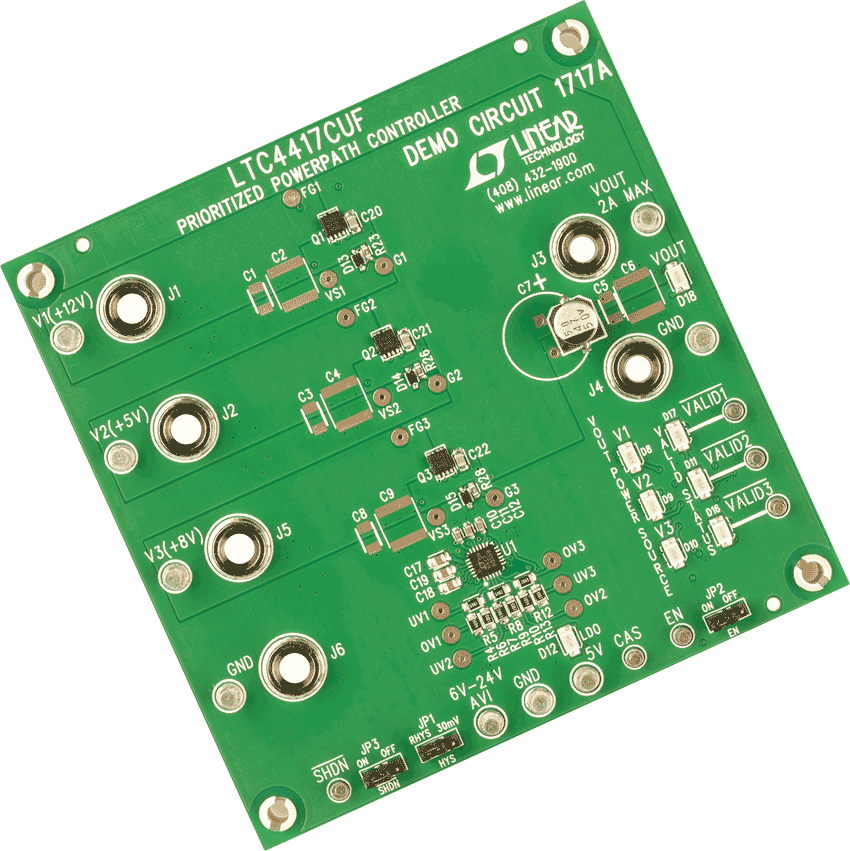

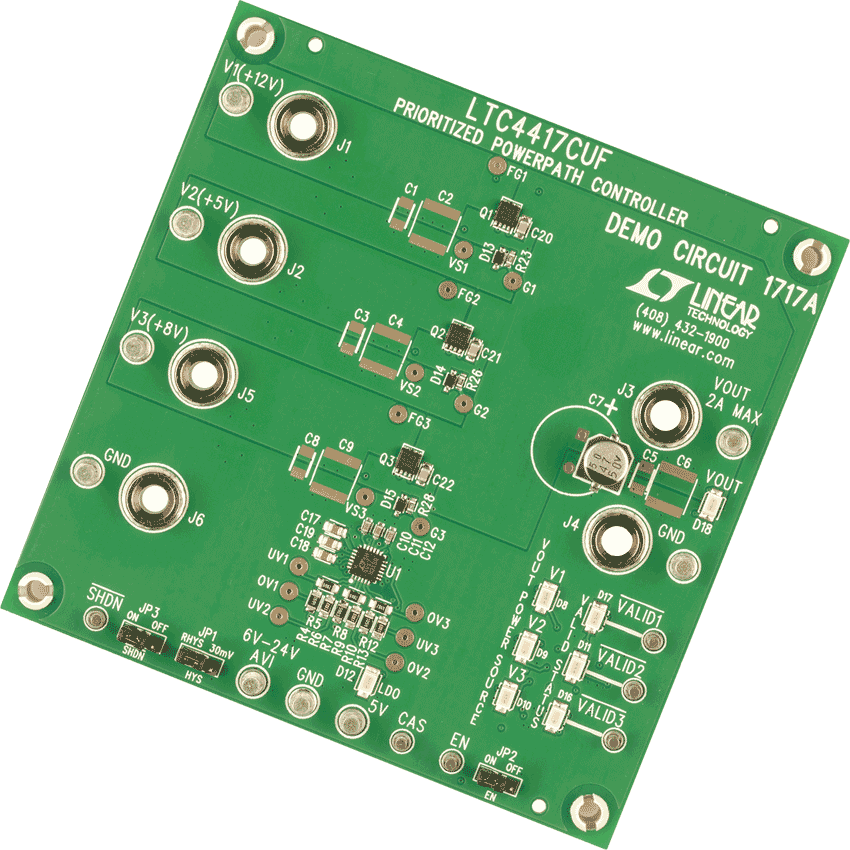

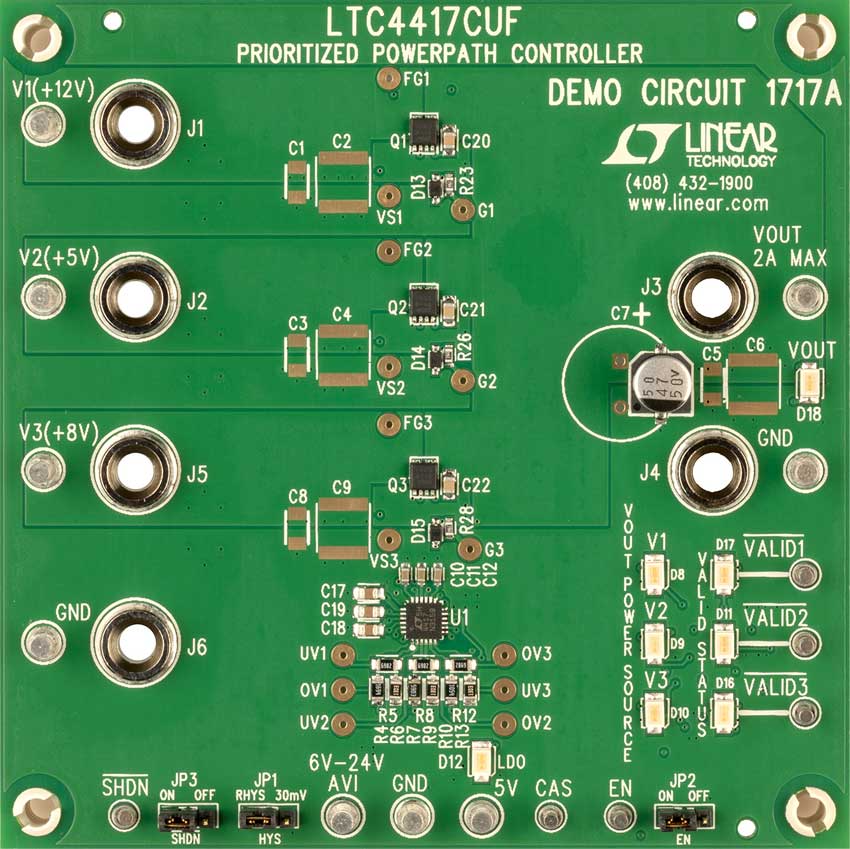

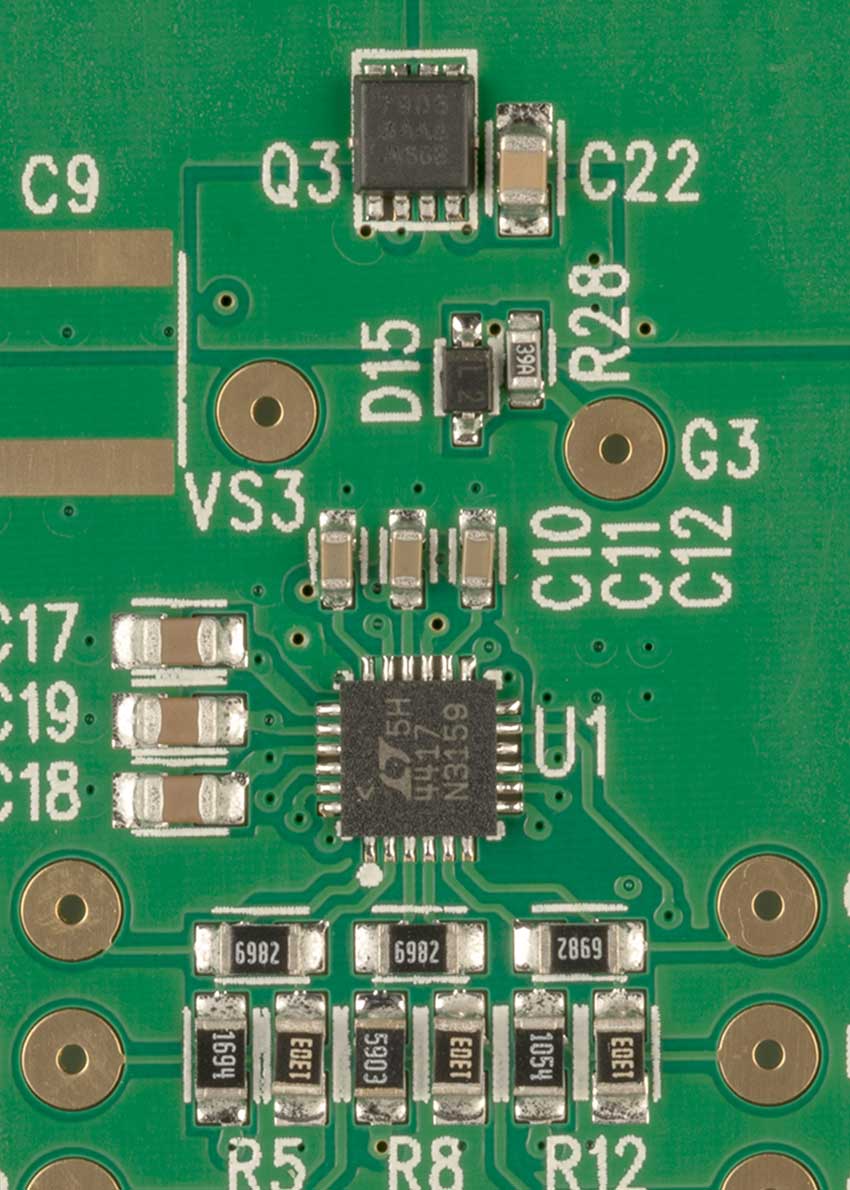

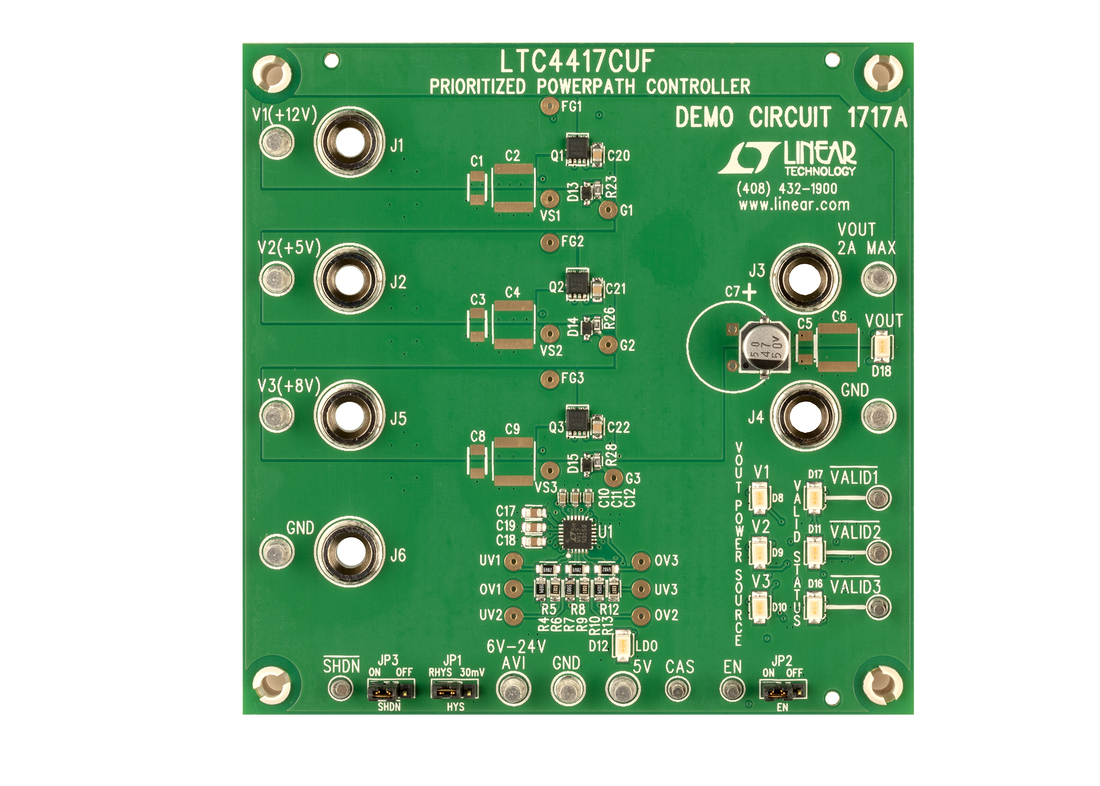

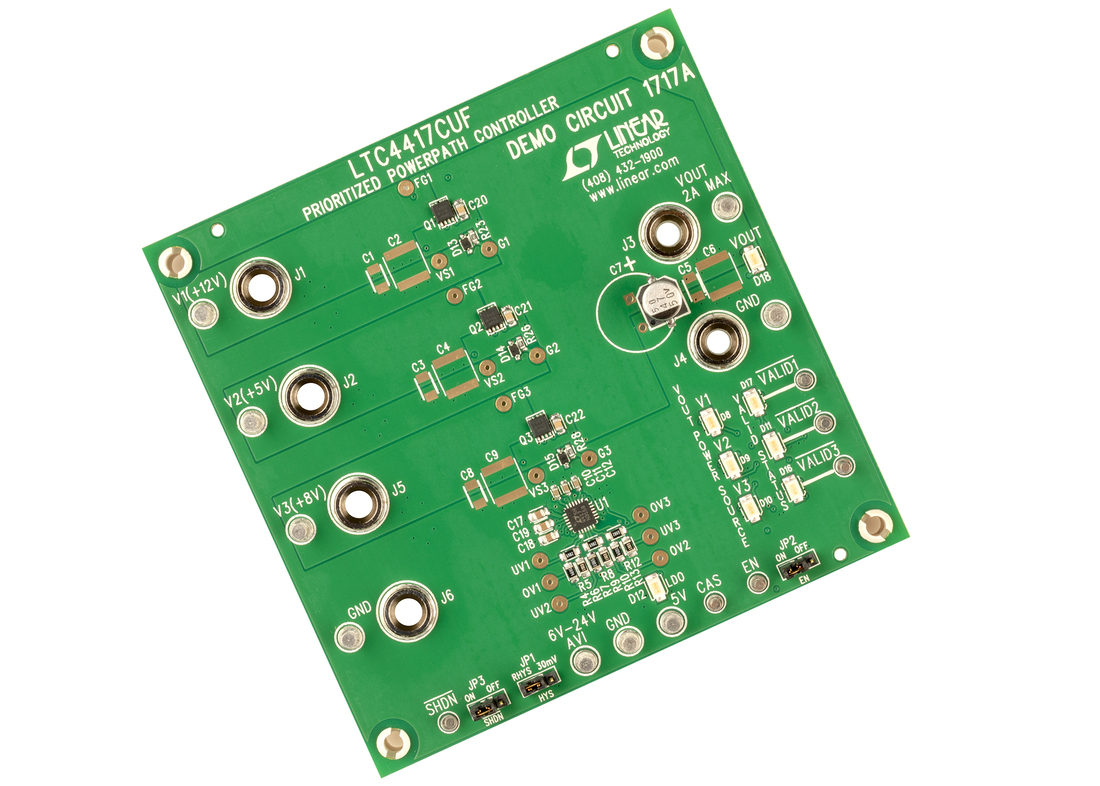

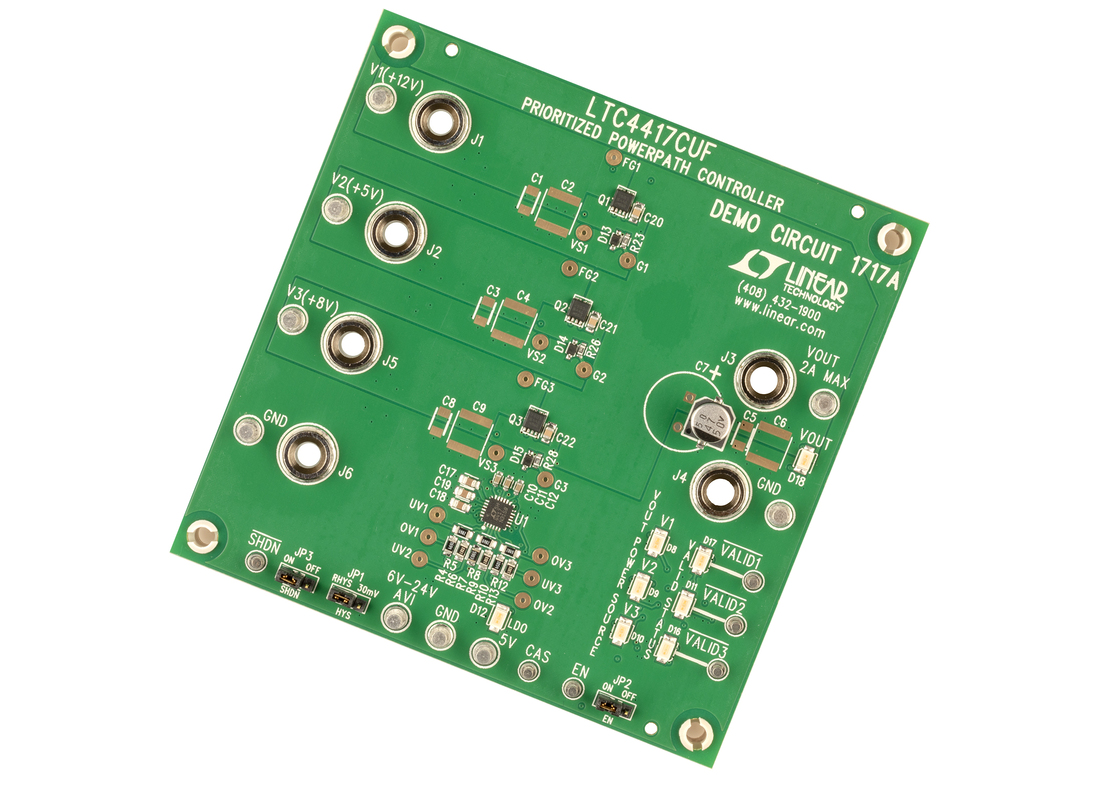

DC1717A

LTC4417CUF Demoboard : Prioritized PowerPath Controller

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1

Portable Radio Reference Design Block Diagram

ADRV-PACKRF Robust Portable Radio Design

zoomopens a dialog

CN0412

ADRV-PACKRF Robust Portable Radio Design

CN0412

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ADRV-PACKRF Robust Portable Radio Design

機能と利点

  • Two Complete Radios
    • 2-Tx, 2-Rx, 2-Observation
  • Multiple Power Options
    • Wall Connected, Power over Ethernet, Battery
  • Built in IMU and GPS for tracking
  • Fully configurable and customizable software
詳細なリファレンス・デザインを表示 external link
