LTC2952

監視機能付きプッシュボタン PowerPathコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.54
特長
  • プッシュボタン・オン/オフ制御
  • DCソース間の低損失な自動切換え
  • 広い動作電圧範囲:2.7V~28V
  • 低シャットダウン電流:25μA
  • 保証スレッショルド精度:全温度範囲でモニタされる電圧の±1.5%
  • 調整可能なプッシュボタン・オン/オフ・タイマ
  • シンプルなインターフェイスにより、マイクロプロセッサを安全にシャットダウン可能
  • シャットダウン前のハウスキーピング待機時間を延長可能
  • リセット遅延時間:200ms、ウォッチドッグ・タイムアウト:1.6s
  • PB入力に対する±8kVの静電気放電(人体モデル)

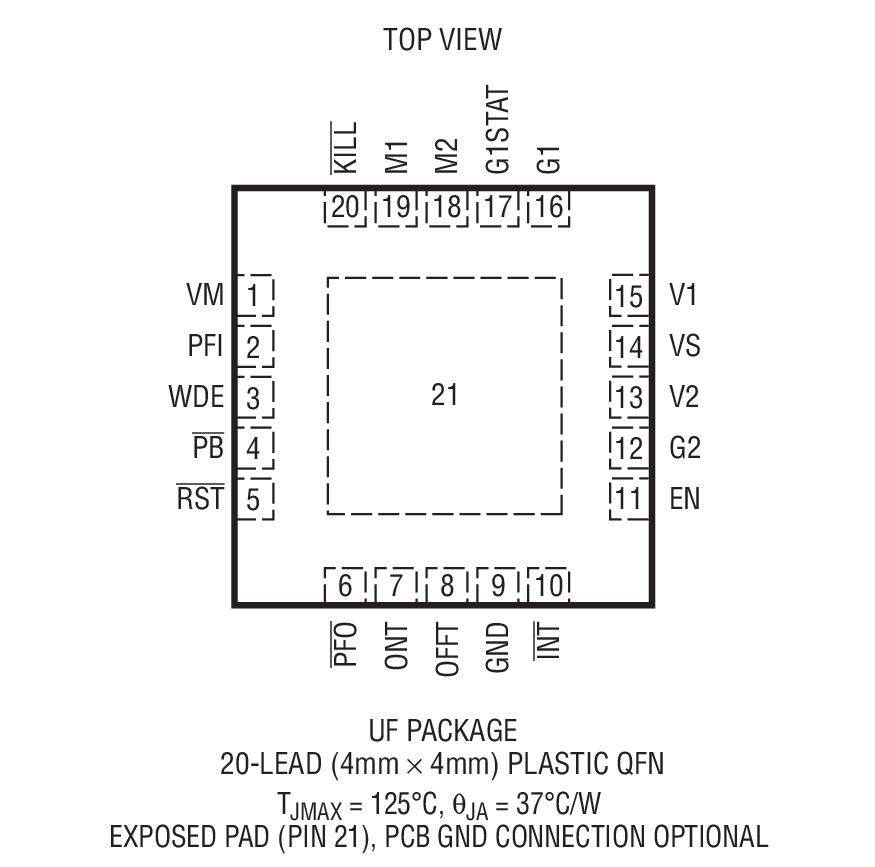

  • 20ピンTSSOPおよび4mm×4mm QFNパッケージ
製品概要
show more Icon

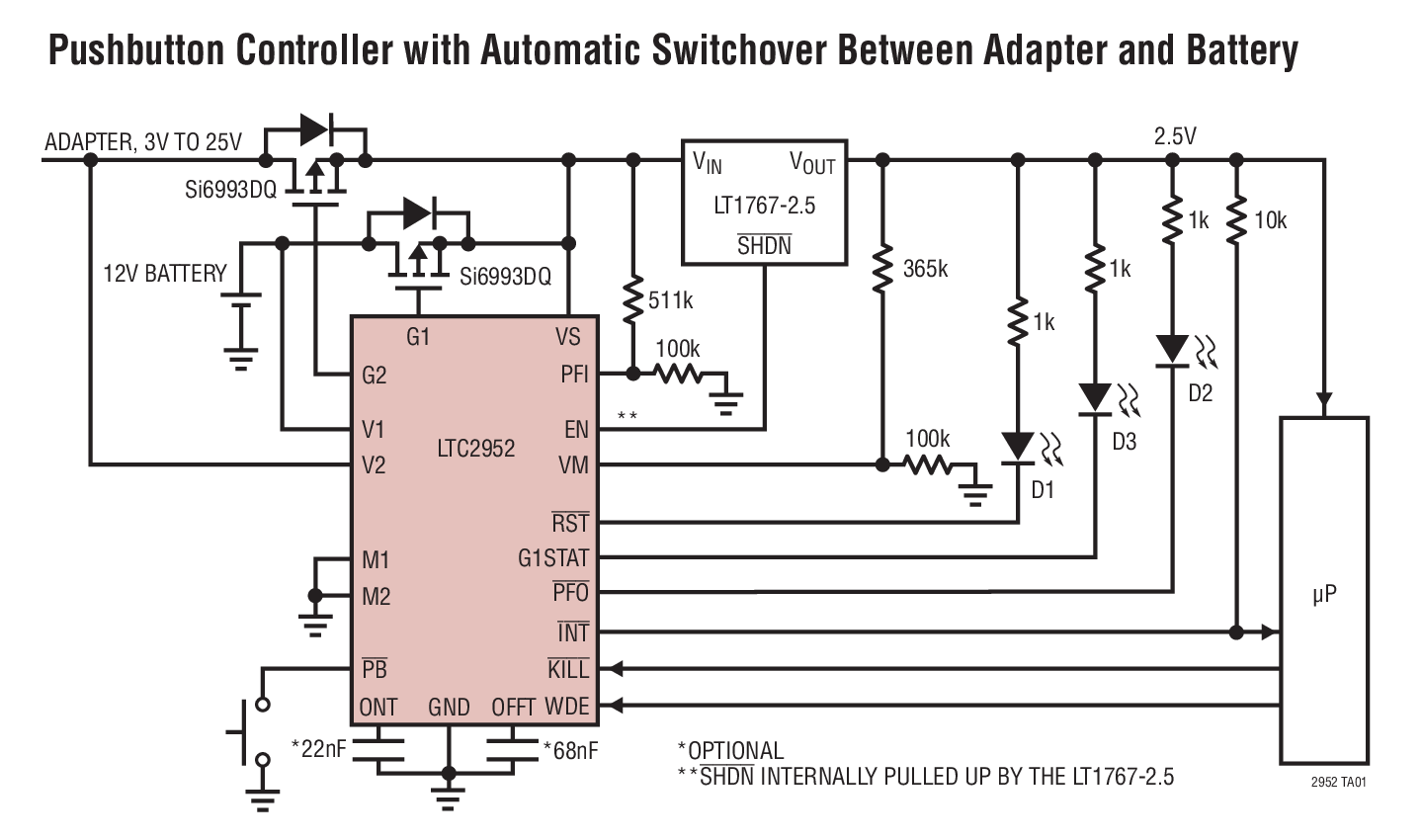

LTC2952は、システム電源のプッシュボタン・オン/オフ制御、理想ダイオードPowerPathコントローラ、システム・モニタリングという3つの主要機能を搭載したパワーマネージメント・デバイスです。搭載のプッシュボタン入力はシステム電源のオン/オフ制御を行い、オンおよびオフのデバウンス時間を個別に調整可能です。また、割り込み信号を備えたシンプルなマイクロプロセッサ・インターフェイスにより、パワーダウンの前に適切なシステム・ハウスキーピングを行うことができます。

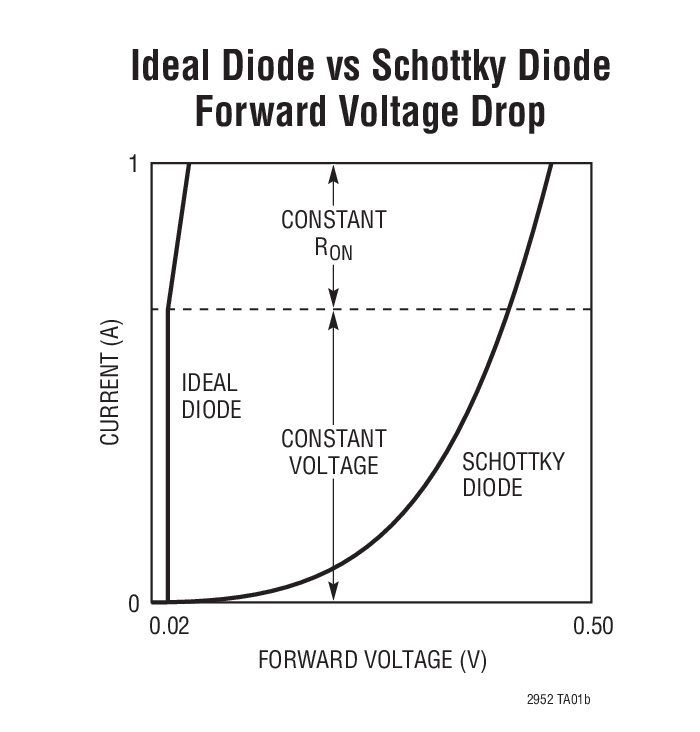

理想ダイオードPowerPathコントローラは、2個の外付けPチャネルMOSFETを順方向電圧降下20mVという低い値に安定化して、2つのDCソース間の低損失な自動切換えを行います。

高信頼性システムでは、LTC2952のモニタ機能を利用してシステムの完全性を確保することができます。モニタ機能には、パワーフェール、電圧モニタリング、マイクロプロセッサ・ウォッチドッグなどがあります。

LTC2952は広い電圧範囲で動作するので、様々な入力電源に対応できます。外付けMOSFETを電圧降下20mVという低い値に安定化しているとともにスタンバイ電流が非常に少ないので、バッテリ駆動のアプリケーションや消費電力重視のアプリケーションの要件を満たすことができます。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • 携帯用計測器
  • 携帯電話、PDA、ハンドヘルド・コンピュータ
  • サーバおよびコンピュータ周辺機器
  • バッテリ・バックアップ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2952CF#PBF
  • HTML
  • HTML
LTC2952CF#TRPBF
  • HTML
  • HTML
LTC2952CUF#PBF
  • HTML
  • HTML
LTC2952CUF#TRPBF
  • HTML
  • HTML
LTC2952IF#PBF
  • HTML
  • HTML
LTC2952IF#TRPBF
  • HTML
  • HTML
LTC2952IUF#PBF
  • HTML
  • HTML
LTC2952IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2952CF#PBF

製造中

LTC2952CF#TRPBF

製造中

LTC2952IF#PBF

製造中

LTC2952IF#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2952CUF#PBF

製造中

LTC2952CUF#TRPBF

製造中

LTC2952IUF#PBF

製造中

LTC2952IUF#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2952CF#PBF

製造中

LTC2952CF#TRPBF

製造中

LTC2952IF#PBF

製造中

LTC2952IF#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2952CUF#PBF

製造中

LTC2952CUF#TRPBF

製造中

LTC2952IUF#PBF

製造中

LTC2952IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

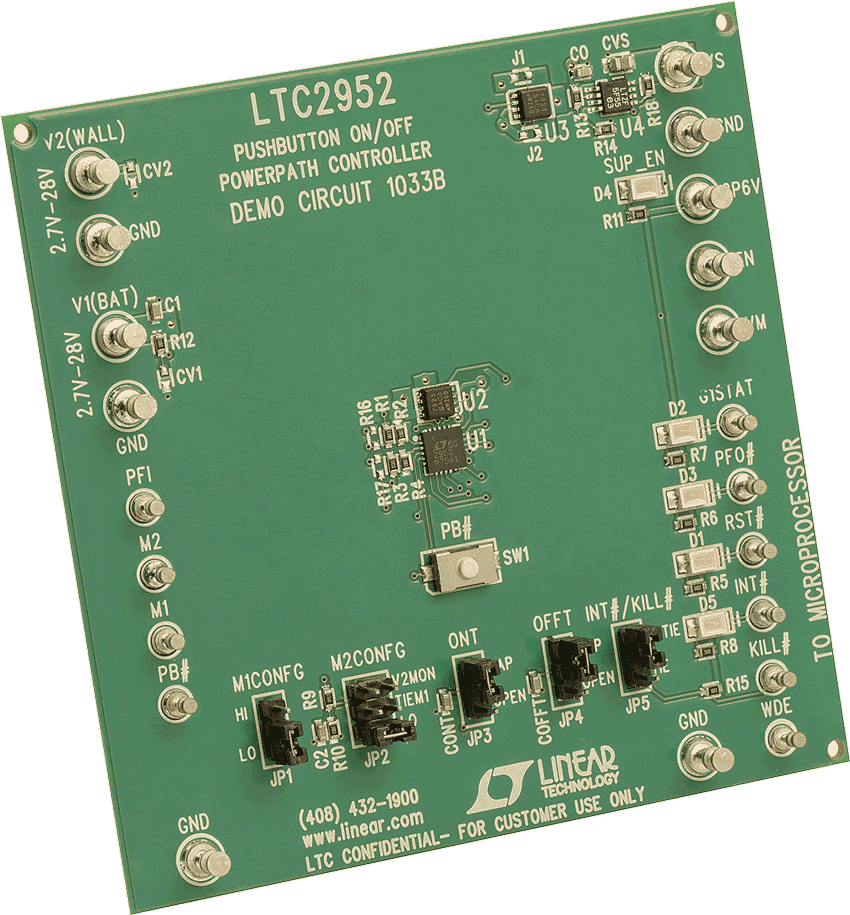

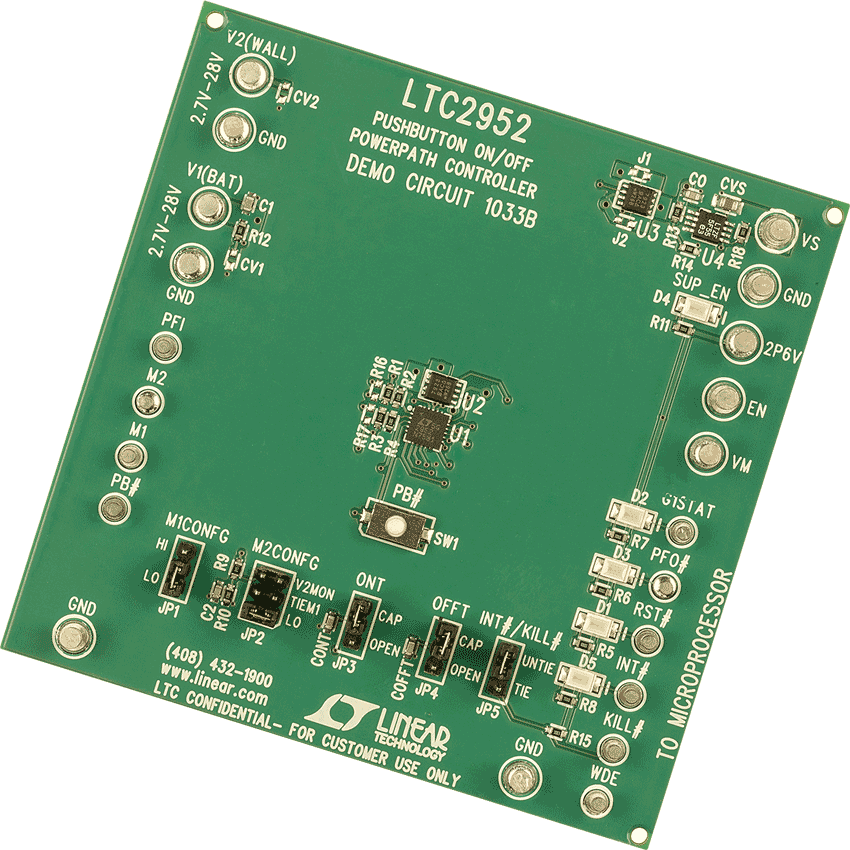

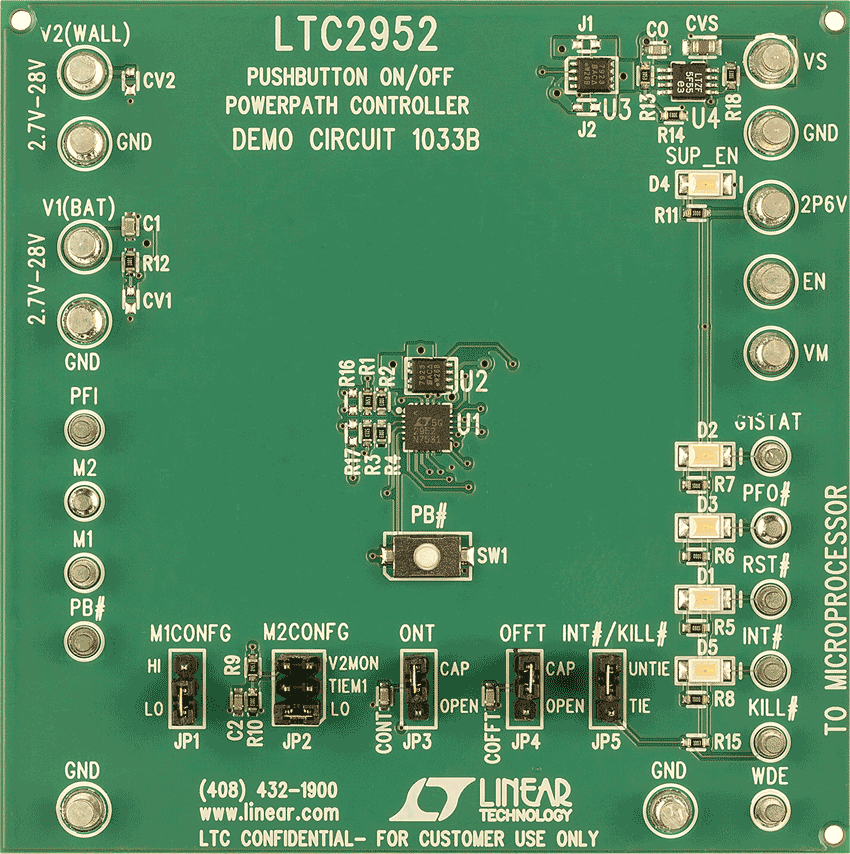

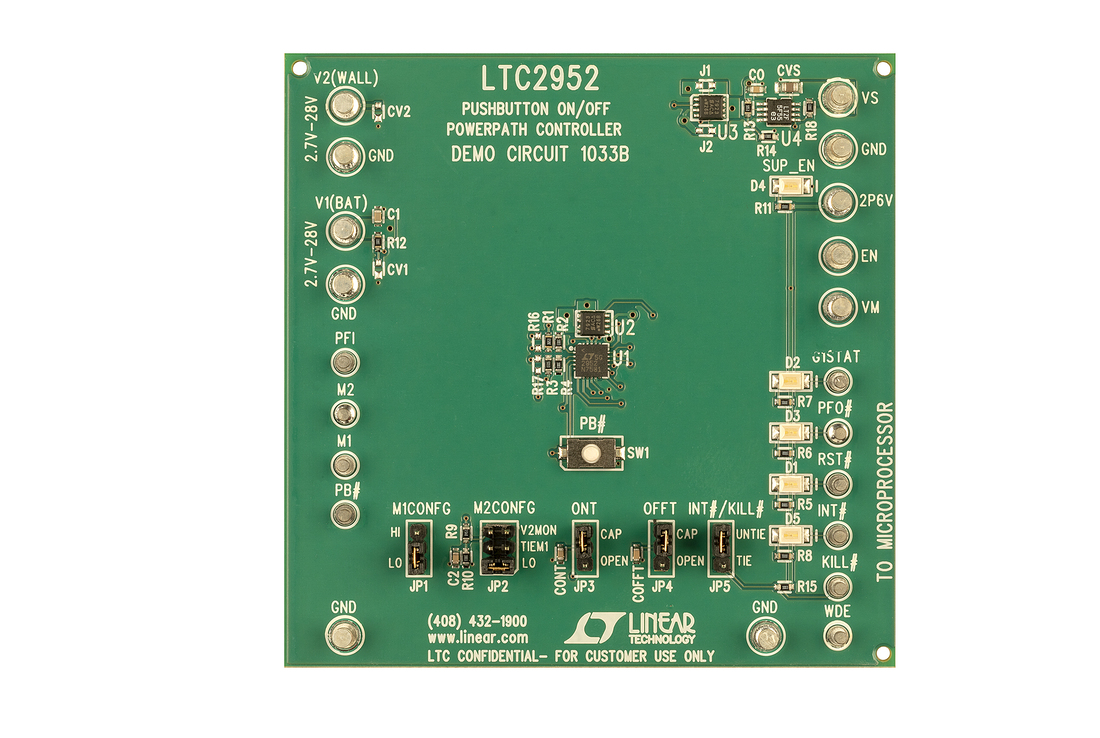

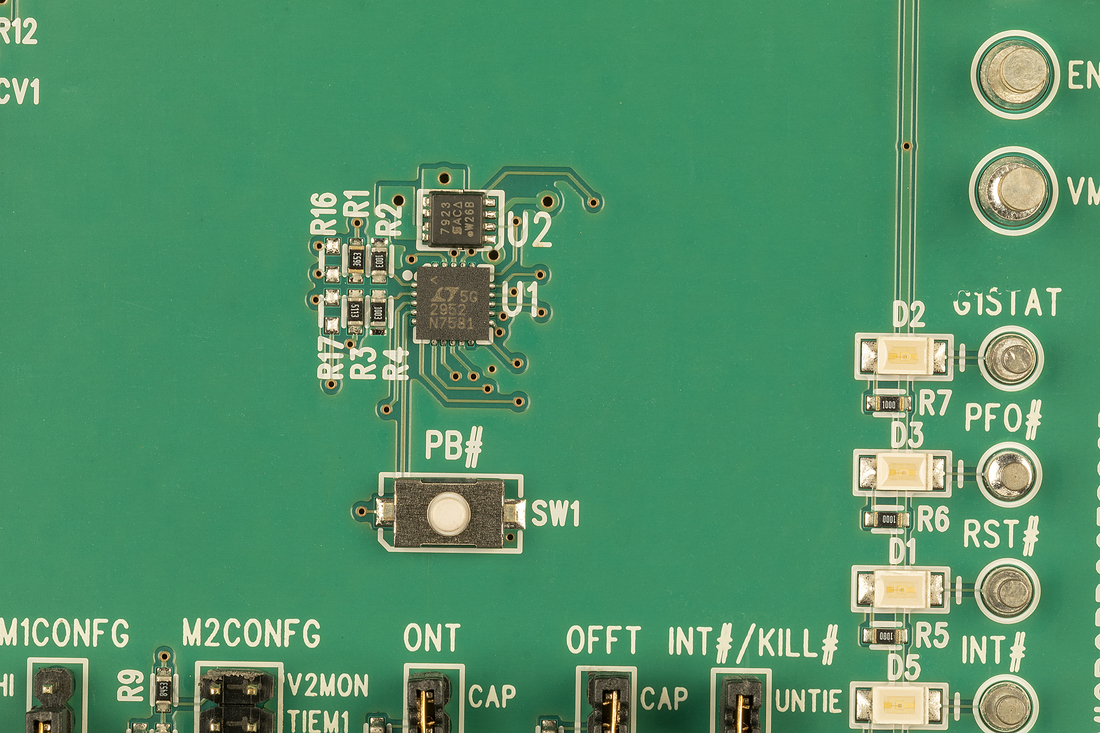

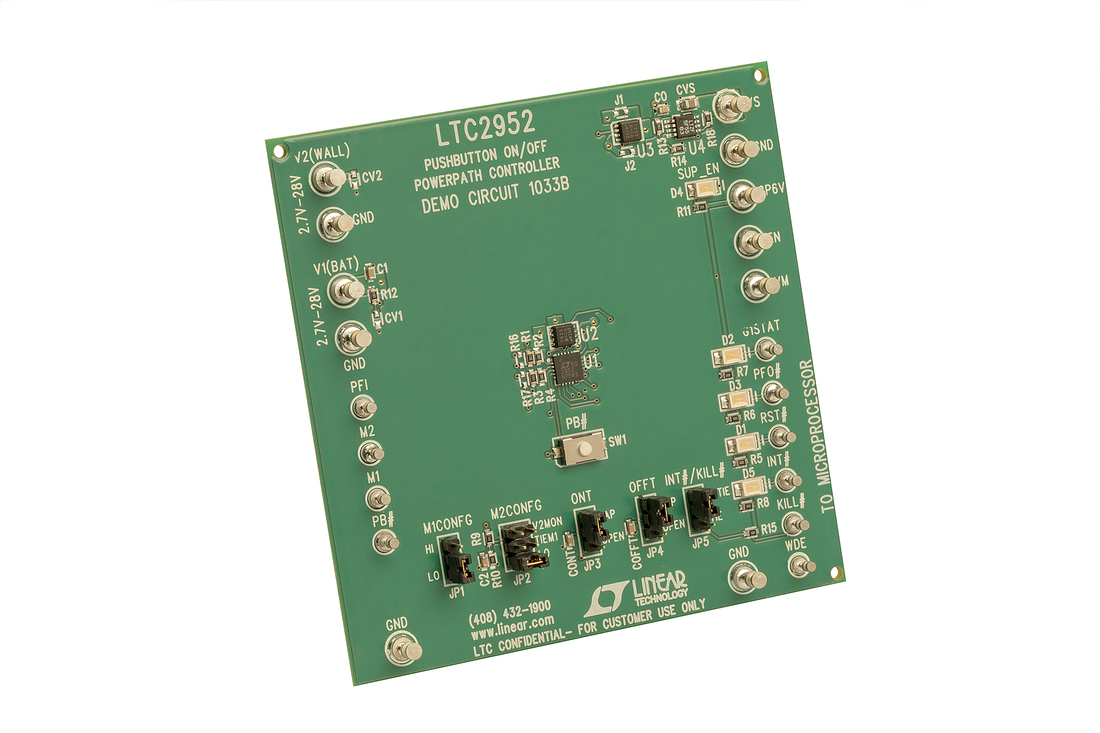

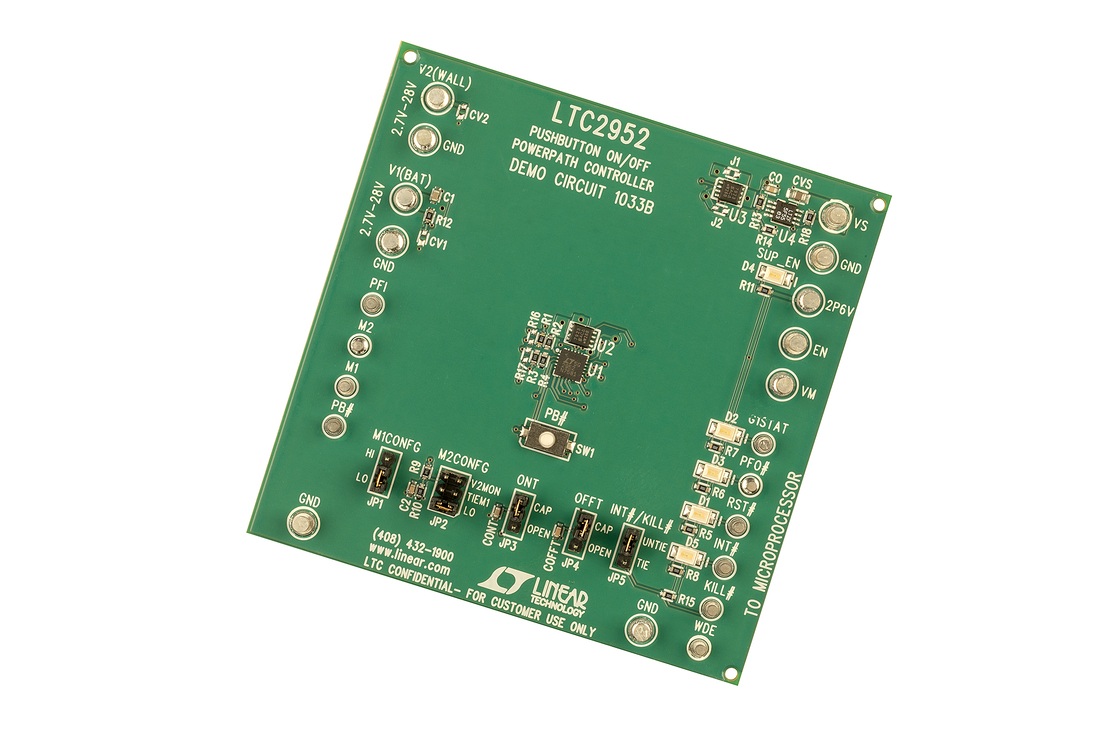

DC1033B

LTC2952 デモ・ボード | プッシュボタン電力経路コントローラ、監視回路付き

zoom

DC1033B

LTC2952 デモ・ボード | プッシュボタン電力経路コントローラ、監視回路付き

LTC2952 デモ・ボード | プッシュボタン電力経路コントローラ、監視回路付き

製品の詳細

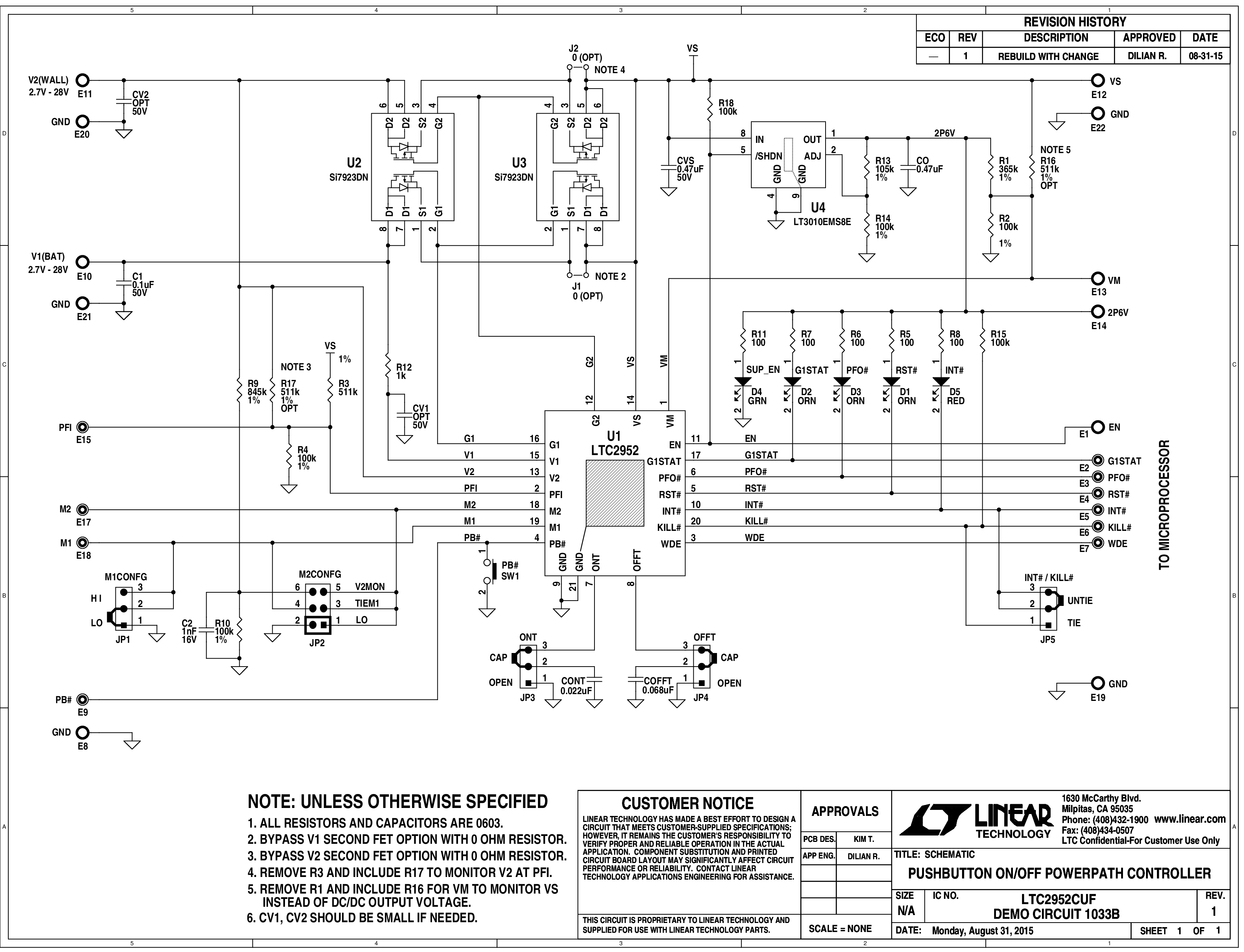

デモ回路 1033B には、マイクロパワー、多目的、プッシュボタン・オンオフ PowerPath™ コントローラLTC2952 が搭載されており、電圧監視および監視回路機能を提供するとともに、理想ダイオードの電源経路を提供します。選択可能な PowerPath 管理モードにより、プッシュボタン・オンオフ制御や電圧検出オンオフ制御など、様々な電源のオンオフ設定が可能になります。





ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
