製品概要

機能と利点

  • 大型および小型QG PFET をドライブするために特別に設計
  • 電源OR 接続ダイオードに代わる低損失デバイス
  • 広い動作電圧範囲:3.6V~36V
  • 動作温度範囲:-40℃~125℃
  • 逆バッテリ保護
  • DC 電源の自動切換え
  • 低消費電流: 35μA/チャネル
  • 負荷電流分担
  • MOSFET ゲート保護クランプ
  • 切換えスレッショルド・ポイントを設定するための高精度入力制御コンパレータ
  • ユーザ指定のヒステリシスを制御するためのオープンドレイン帰還ポイント
  • 最小の外付け部品
  • 省スペース10 ピンMSOP パッケージ

製品概要

LTC4416/LTC4416-1は、2セットの外付けPチャネルMOSFETを制御することにより、電源切換え回路向けに2つの理想に近いダイオード機能を提供します。これにより、複数の電源を高効率でOR接続できるので、バッテリ寿命を延長し、自己発熱を低減できます。導通時のMOSFETの電圧降下は標準25mVです。ACアダプタなどの補助電源を備えたアプリケーションの場合、補助電源が接続されると負荷が自動的にバッテリから切断されます。

LTC4416はソフト切換え制御可能な2つの相互接続されたPowerPath ™コントローラを搭載しています。「ソフトオフ」切換えにより、出力電源における過度の電圧アンダーシュート(またはVDROOP)なしに2つの異なる電圧をユーザが切換えが可能です。また、LTC4416/LTC4416-1は、順方向入力電圧が25mVを超えるとゲートドライブ電流を大幅に増やす「高速オン」機能を搭載しています。LTC4416の「高速オフ」機能は、センス電圧が入力電圧を25mV上回った場合に作動します。LTC4416-1は、同じ条件で他の外付けPチャネル・デバイスがイネーブル・ピンによって選択された場合に高速オフをイネーブルします。

動作電源電圧範囲が広いので、1~8セルのリチウムイオン・バッテリで動作可能です。低消費電流(35μA/チャネル)は負荷電流と無関係です。ゲート・ドライバは電圧クランプを搭載しているので、MOSFETを保護できます。

LTC4416/LTC4416-1は高さの低い10ピンMSOPパッケージで供給されます。


アプリケーション

  • 高電流PowerPathスイッチ
  • 産業および車載アプリケーション
  • 無停電電源
  • ロジック制御パワースイッチ
  • バッテリ・バックアップ・システム
  • バッテリ・バックアップ付きエマージェンシー・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

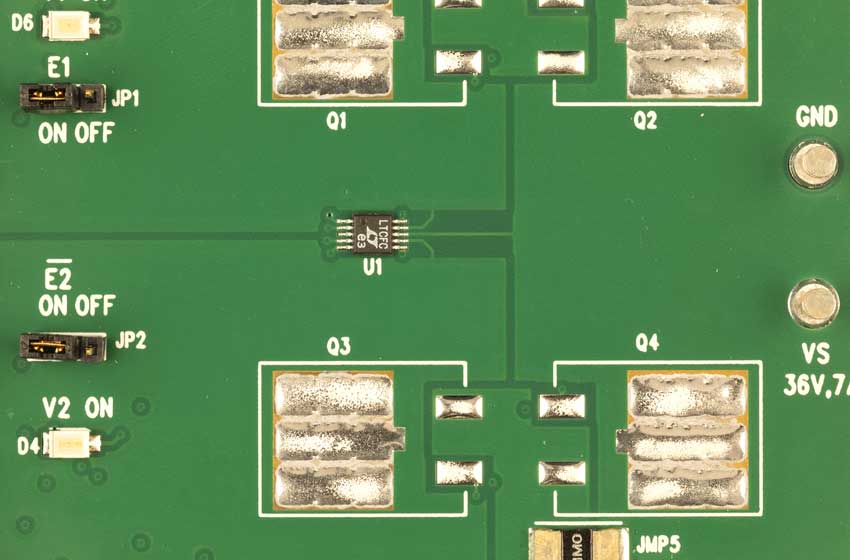

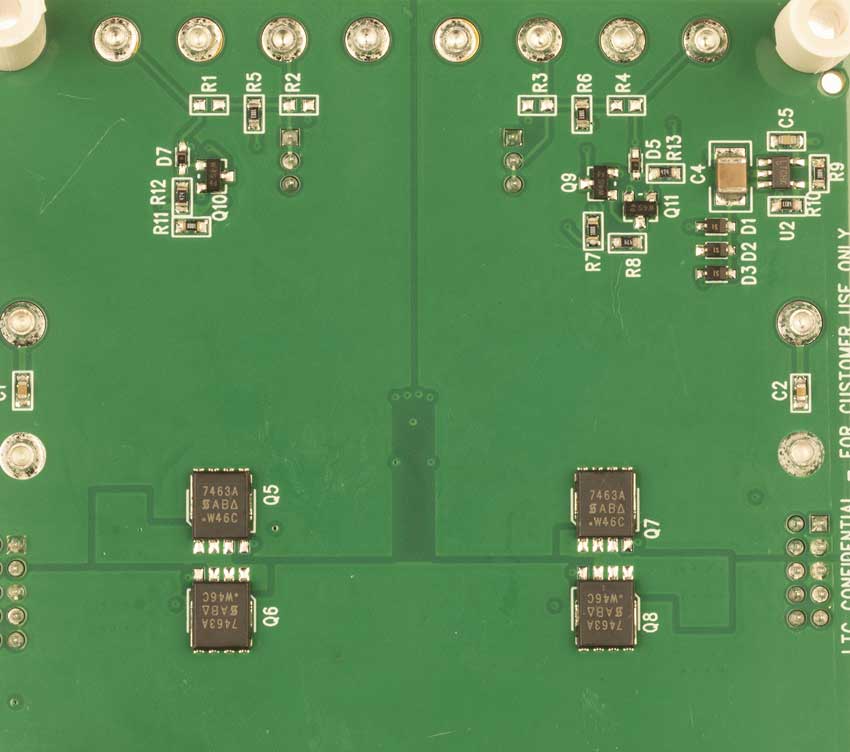

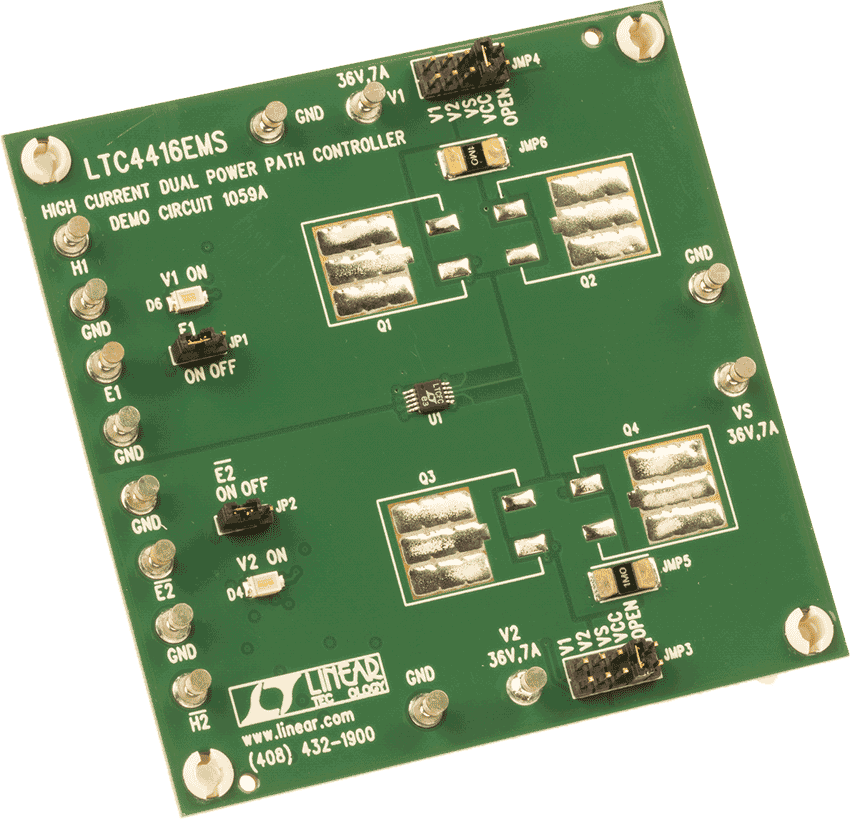

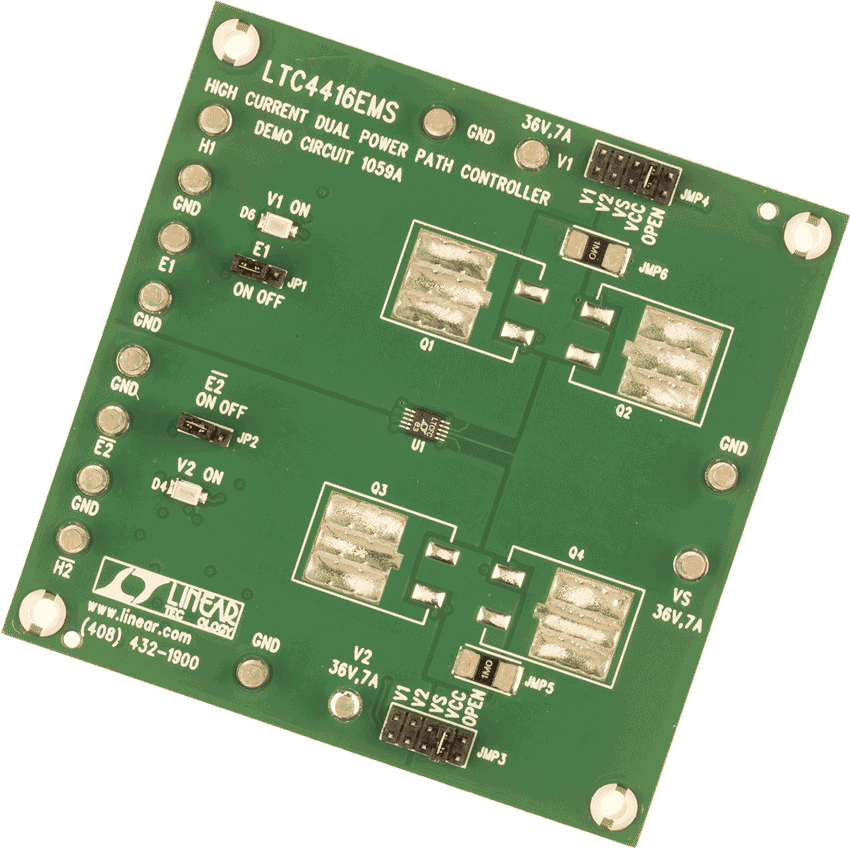

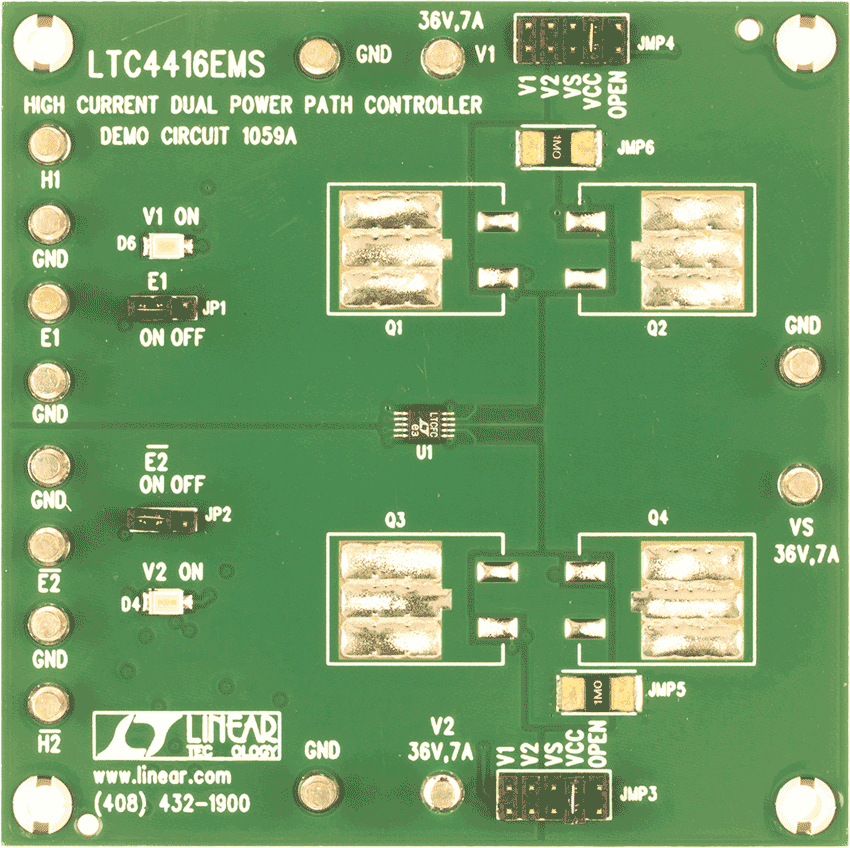

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC4416
LTC4416-1
