LTC4418

デュアル・チャネル優先順位付けPowerPathコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95
特長
  • 2つの入力から優先順位の高い電源を選択
  • 逆電流および相互伝導電流を阻止
  • 広い動作電圧範囲:2.5V ~40V
  • 逆接続からの保護:–42V
  • V1、V2入力の耐電圧:60V
  • 調整可能な入力検証時間
  • 高速の切り替えにより出力電圧の低下を最小限に抑制
  • 少ない動作電流:26μA
  • 入力過電圧/ 低電圧保護しきい値の精度:±1.5%
  • 調整可能な過電圧/ 低電圧ヒステリシス
  • 追加の入力電源をカスケード接続可能
  • 20ピン4mm×4mm QFNパッケージ
製品概要
show more Icon

LTC4418は、2つの有効な電源の1つを優先順位と有効性に基づいて共通の出力に接続します。優先順位はピンの割り当てによって定義され、V1の方が高い優先順位が割り当てられ、V2の方が低い優先順位が割り当てられます。電源電圧がその過電圧(OV)範囲内および低電圧(UV)範囲内に少なくても設定した検証時間の間、継続的に入っている場合、その電源は有効と定義されます。優先順位の高い有効な入力がOV/UVの範囲から外れると、そのチャネルは直ちに切り離され、もう一方の有効な入力が共通出力に接続されます。複数のLTC4418だけでなく、3チャネルのLTC4417もカスケード接続して3つ以上の入力間を切り替えることができます。

LTC4418は高速の非並行スイッチング回路を内蔵しており、出力電圧の低下を最小限に抑えつつ、逆電流と相互伝導電流が両方とも流れないようにしています。ゲート・ドライバは、外付けMOSFETを保護する6Vクランプ回路を内蔵しています。制御ソフトスタート機能により、起動時の突入電流が最小限に抑えられます。オープンドレインのVALID出力は、入力電源が検証時間の間そのOV/UV範囲内にとどまっていることを示します。検証時間を無効または調整するには、外付けコンデンサを使用します。


アプリケーション

  • 産業用ハンドヘルド計測器
  • 高可用性システム
  • バッテリ・バックアップ・システム
  • サーバーおよびコンピュータの周辺機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4418CUF#PBF
  • HTML
  • HTML
LTC4418CUF#TRPBF
  • HTML
  • HTML
LTC4418IUF#PBF
  • HTML
  • HTML
LTC4418IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4418CUF#PBF

製造中

LTC4418CUF#TRPBF

製造中

LTC4418IUF#PBF

製造中

LTC4418IUF#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4418CUF#PBF

製造中

LTC4418CUF#TRPBF

製造中

LTC4418IUF#PBF

製造中

LTC4418IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

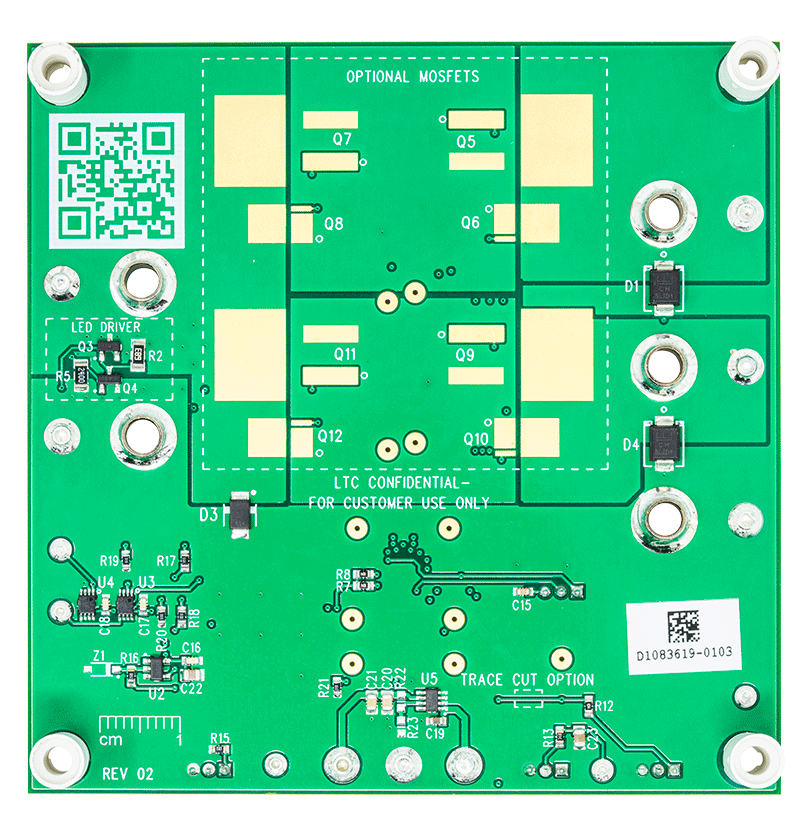

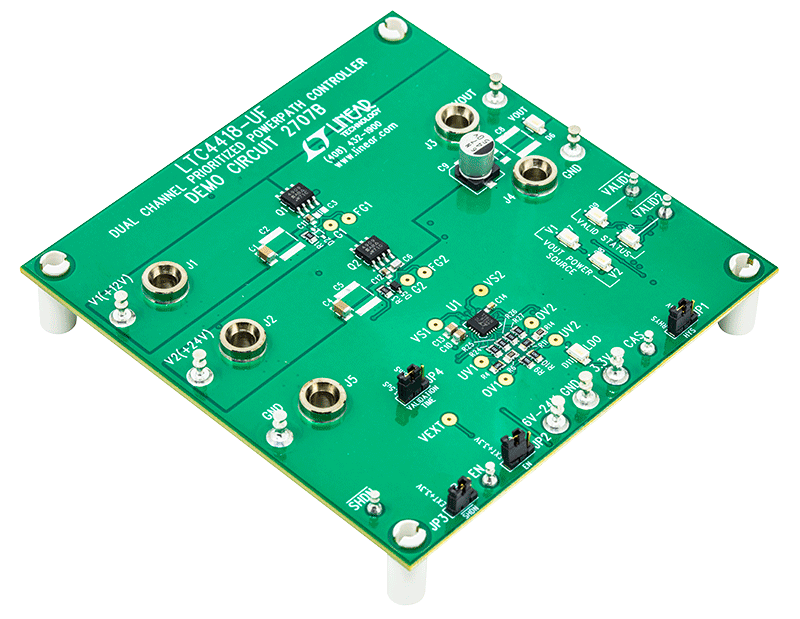

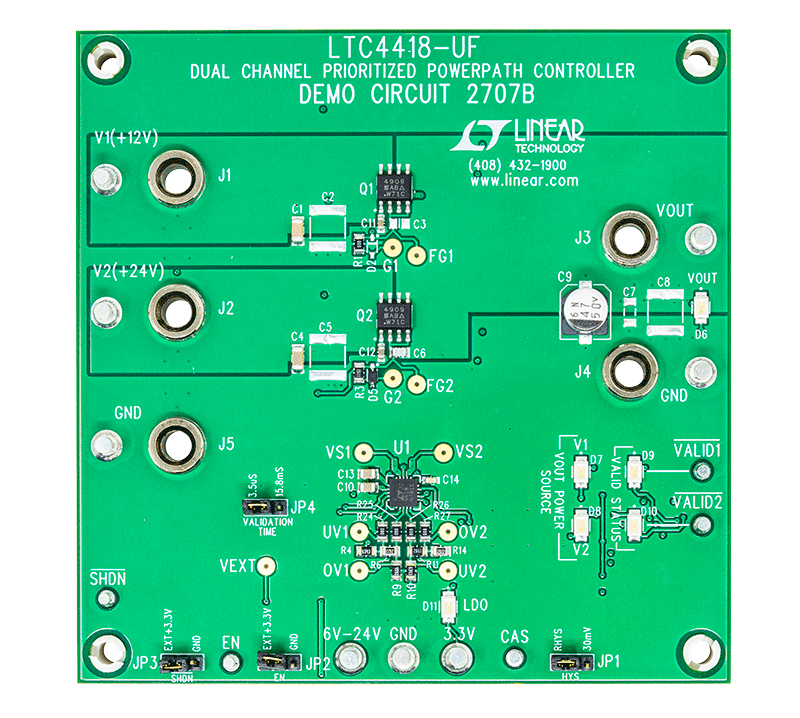

DC2707B

LTC4418デュアル・チャンネル優先PowerPathコントローラ

zoom

DC2707B

LTC4418デュアル・チャンネル優先PowerPathコントローラ

LTC4418デュアル・チャンネル優先PowerPathコントローラ

製品の詳細

デモ回路2707BはLTC®4418を使用して、2つの入力電源レール間のアービトレーションを行い、負荷に給電する優先度の最も高い有効な電源を選択します。V1レールはより高い優先度を持つように定義されており、V2レールは低い優先度となっています。どちらのレールも、外付け抵抗分圧器で有効なウィンドウ閾値を設定するために個別の過電圧および低電圧コンパレータを備えています。最も優先度の高いレール電圧V1が定義されたウィンドウから外れた場合(過電圧または低電圧)、有効であればV2レールが作動して負荷に給電します。2つ以上のLTC4418をカスケード接続することで、3つ以上のレールを切り替えることができます。
reference details image

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

zoom

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

FMC X-Microwave対応のレベル変換器および電源キット

機能と利点

  • FMC対応のフォーム・ファクタ
  • FMCコネクタから給電、外部電源も使用可能
  • レベル変換と各種電源電圧を提供
  • RaspberryPi X-MWコントローラに適合

製品の詳細

AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。

AD-FMCXMWBR1-EBZによって、コントローラ/FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。

アプリケーション

  • RFおよびマイクロ波の設計
  • 電圧レベル変換
  • 汎用ソフトウェア無線
  • レーダー・システム
  • ポイントtoポイント通信システム
  • 多重入力/多重出力(MIMO)無線
  • ATE(自動試験装置)
ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
