製品概要
機能と利点
- Silent Switcher®2アーキテクチャにより低EMIに対応
- VIN範囲：3.1V～20V
- VOUTの電圧範囲：0.6V～5.5V
- VOUTの差動リモート検出
- 調整可能な周波数：400kHz～3MHz
- PolyPhase®動作：最大12相
- 出力トラッキングおよびソフトスタート
- リファレンス精度：全温度範囲で0.6V ±1%
- 電流モード動作による優れたラインおよび負荷トランジェント応答
- 高精度のRUNピンしきい値：1.2V
- 強制連続モード/不連続モードをサポート
- 42ピン6mm×5mm×1.3mm BGAパッケージ
製品概要
20V、20A同期整流式降圧レギュレータLTC7150Sは、負荷に20Aを供給可能な高効率のモノリシック同期整流式降圧レギュレータです。このデバイスは、位相同期可能なオン時間制御の固定周波数電流モード・アーキテクチャを採用しています。PolyPhase動作により、複数のLTC7150Sレギュレータを位相をずらして動作させることが可能であり、これによって入力コンデンサと出力コンデンサの数が減少します。動作電源電圧範囲は3.1V～20Vです。
動作周波数は外付け抵抗により400kHz～3MHzの範囲で設定できます。高い周波数に対応できるため、物理的に小型のインダクタおよびコンデンサを使用できます。スイッチング・ノイズの影響を受けやすいアプリケーションでは、LTC7150Sは400kHz～3MHzの範囲で外部同期可能です。PHMODEピンにより、出力クロック信号の位相をユーザーが制御できます。独自の固定周波数/オン時間制御アーキテクチャは、高周波で動作しながら高速トランジェント応答を必要とする高降圧比アプリケーションに最適です。LTC7150Sは、内蔵のバイパス・コンデンサなど、第2 世代のSilent Switcher 技術を採用して、優れたEMI性能を備えた効率の高い解決策を高い周波数で実現しています。
アプリケーション
- サーバー電源アプリケーション
- 分散給電システム
- ASIC、FPGA、DSP、μPなどのポイントオブロード電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

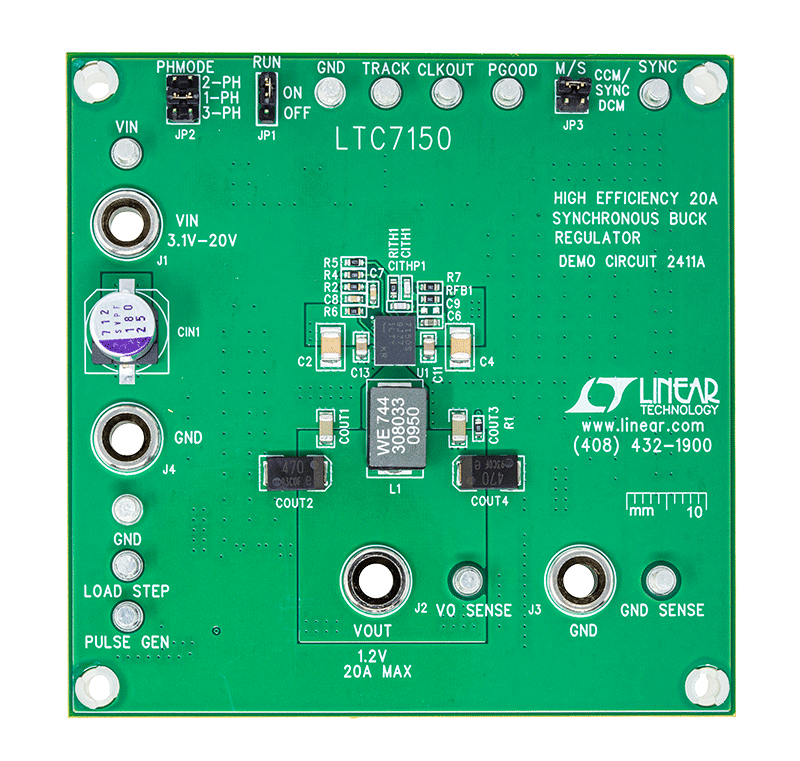

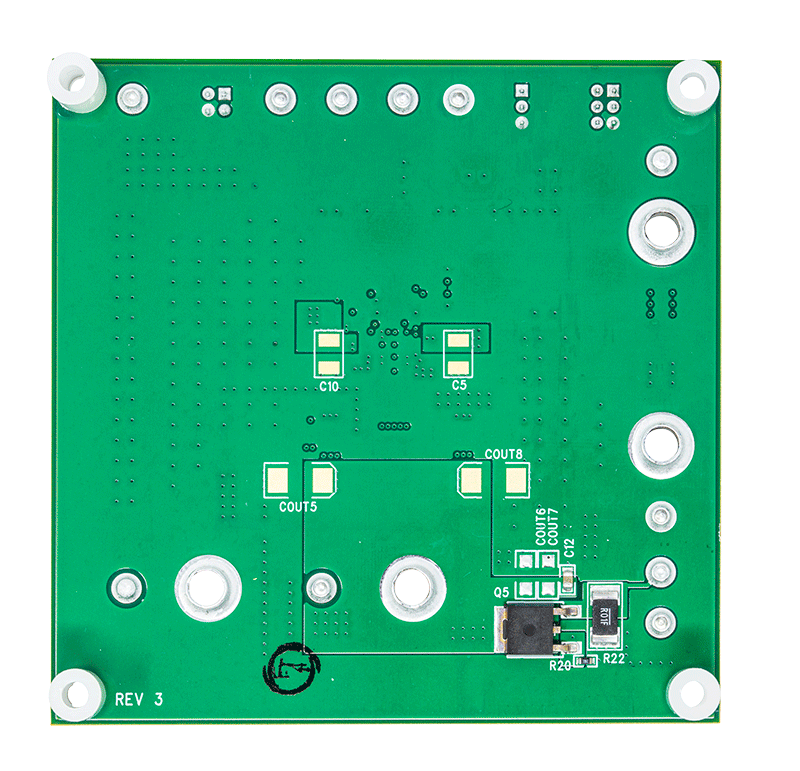

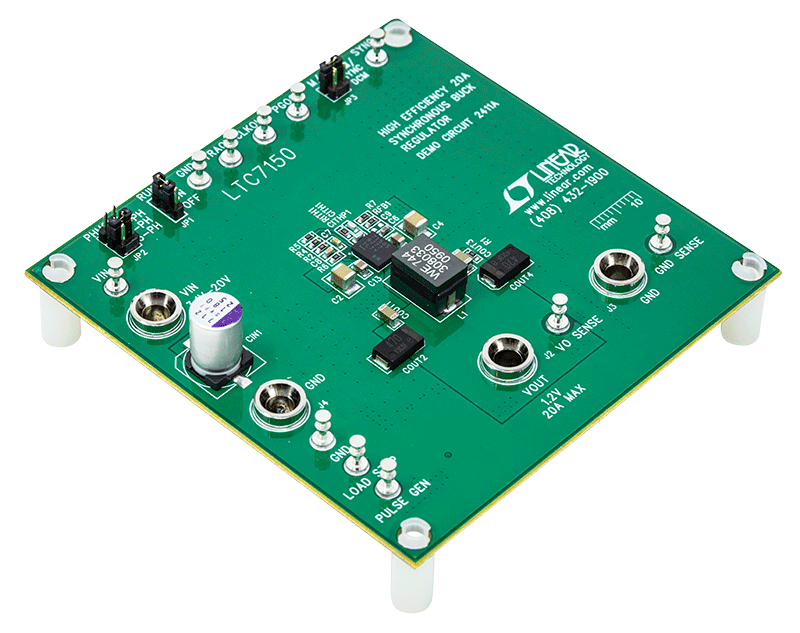

評価キット (1)
参考資料
-
R564 Reliability Data3/23/2018
-

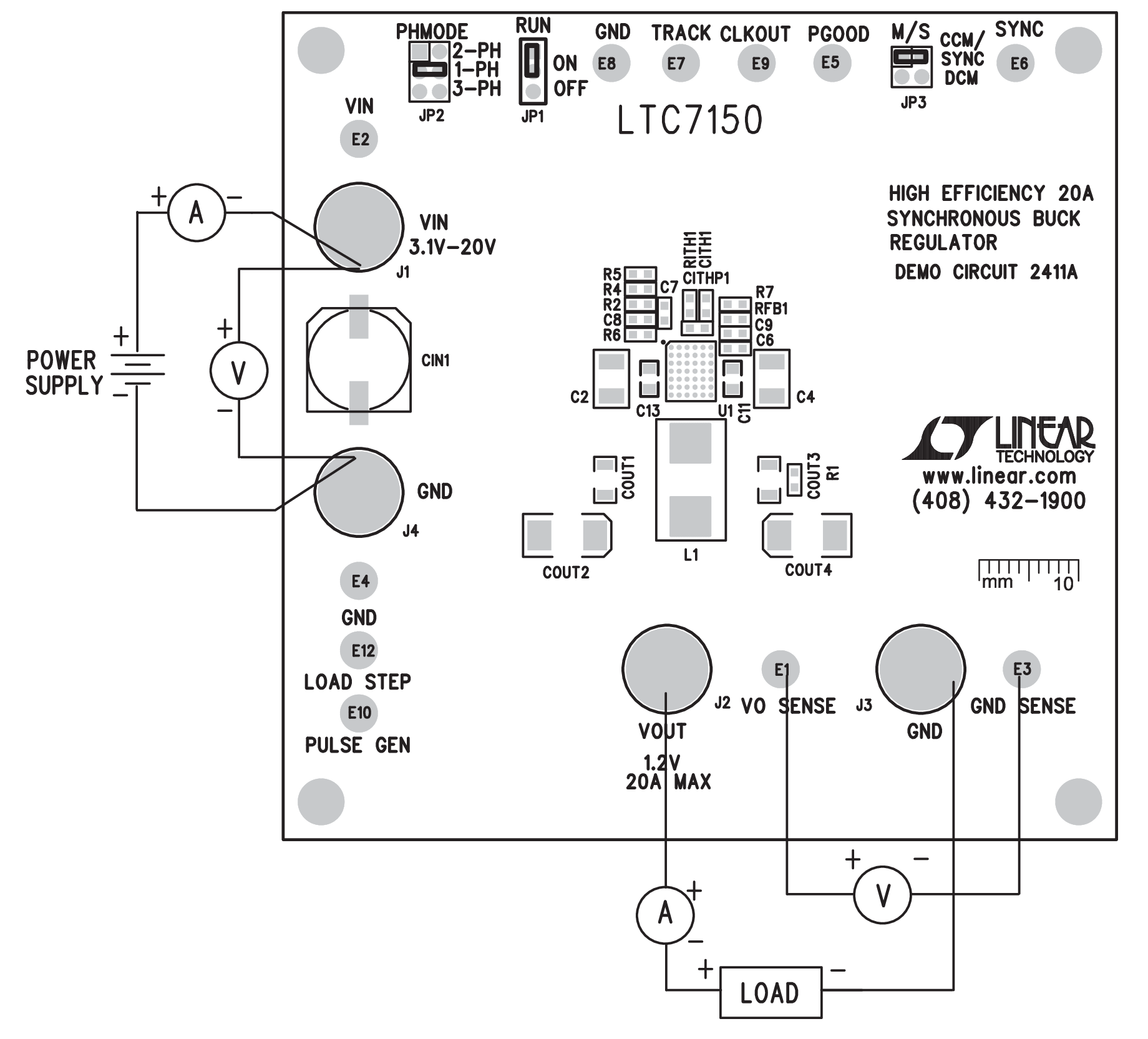

DC2411A - Demo Manual8/1/2017
-
Silent Switcher Technology8/15/2023
-
電源セラミック・コンデンサの設計条件を緩和する、スイッチング周波数／効率／EMI性能の高いDC/DCコンバータ3/1/2020 アナログ・ダイアログ
-
過酷な車載環境向けの包括的な電源システム、小型/高効率/低EMIを実現8/16/2019 アナログ・ダイアログ
-
低EMIのSilent Switcher 2技術を特長とする小型高効率モノリシック・レギュレータによる先進のSoCおよびマイクロプロセッサへの電源供給10/29/2018
-
Tiny, High Efficiency Monolithic Regulators Power Advanced SoCs and μProcessors, Feature Silent Switcher 2 Technology for Low EMI8/17/2018 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
リファレンス・デザイン (2)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC7150SEY#PBF | 材料宣誓書（MD） | 信頼性データ | 42-Lead BGA (6mm x 5mm x 1.3mm) | |
| LTC7150SIY#PBF | 材料宣誓書（MD） | 信頼性データ | 42-Lead BGA (6mm x 5mm x 1.3mm) | |
| LTC7150SJY-4#PBF | 材料宣誓書（MD） | 信頼性データ | 42-Lead BGA (6mm x 5mm x 1.3mm) | |
| LTC7150SJY-4#WPBF | 材料宣誓書（MD） | 信頼性データ | 42-Lead BGA (6mm x 5mm x 1.3mm) | |
| ウェハ・ファブリケーション・データ | R564 Reliability Data |
