製品概要
機能と利点
- 広い入力電圧範囲：4.5V～15V
- 全温度範囲にわたる出力精度：±1.5％
- 調整可能なスイッチング周波数：250kHz～1.4MHz
- 調整可能 / 固定出力オプション、工場でのヒューズ調整
- パワー・レギュレーション：
- チャンネル1とチャンネル2：プログラマブルな1.2A / 2.5A / 4Aの同期式降圧レギュレータ（ローサイドのFETドランバ付）
- チャンネル3とチャンネル4：1.2Aの同期式降圧リギュレータ
- チャンネル5：200mAのLDOレギュレータ
- 小さな負荷用として、5.1VのLDOは常時動作可能
- シングル8A出力（CH1とCH2の並列動作）
- 0.8V の高精度スレッショールドで動作する高精度イネーブル機能
- アクティブ出力放電スイッチ
- FPWMまたは自動PWM/PSMの選択機能
- 入力または出力の外部周波数同期機能
- OVP/OCP障害でのラッチオフ保護オプション
- 選択されたチャンネルでのパワーグッド・フラグ
- UVLO、OCP、TSD保護
- 48ピン、LFCSPパッケージ(7 mm×7 mm)
- 接合温度定格: -40℃～+125℃
製品概要
ADP5052は、4つの高性能降圧レギュレータと200mAのLDOを、48ピンLFCSPパッケージに収めており、性能およびボード・スペースの要求を満たします。このデバイスは、最大15Vまでの高入力電圧と、前段レギュレータ無しで、直接接続することが可能です。
チャンネル1とチャンネル2は、ハイサイド・パワーMOSFETとローサイドMOSFETドライバを内蔵しています。外付けのNFETは、ソリューションに最適な効率を達成するために、ローサイドのパワー・デバイスとして使うことができます、出力電流は、1.2A、2.5Aまたは4Aでプログラマブルとなっています。チャンネル1とチャンネル2をパラレル構成で組み合わせると、最大電流8Aまでのシングル出力を提供することができます。
チャンネル3とチャンネル4は、1.2Aの出力電流を供給する、ハイサイドとローサイドの両方のMOSFETを内蔵しています。
ADP5052のスイッチング周波数は、プログラムすることが、または外部クロックに同期することができます。ADP5052は、パワーアップ・シーケンスを容易にするため、またはUVLOスレショールドを調整可能にするために、各チャンネル上に高精度イネーブル・ピンを備えています。
ADP5052に内蔵されている汎用のLDOは、低静止電流と低ドロップ・アウト電流を備えており、最大200mAまでの出力電流を提供します。
アプリケーション
- スモール・セル用基地局
- FPGAおよびプロセッサ・アプリケーション
- 警備 / 防犯装置
- 医療用アプリケーション
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

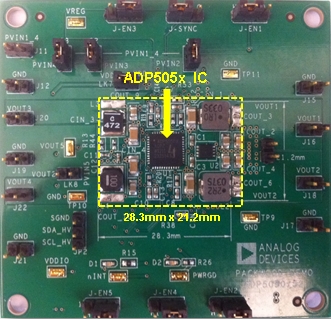

評価キット (1)
