製品概要
機能と利点
- 広い入力電圧範囲：4.5V～15.5V
- 全温度範囲にわたる出力精度：±1.5%
- 個別の½×周波数オプションのある250kHz～2MHzの調節可能なスイッチング周波数
- 電源レギュレーション
- チャンネル1およびチャンネル2
- プログラマブル2A/4A/6A同期降圧レギュレータ、ローサイドFETドライバあり
- チャンネル3およびチャンネル4：2.5A同期降圧レギュレータ
- チャンネル1およびチャンネル2
- 柔軟な並列動作
- シングル12A出力（チャンネル1およびチャンネル2の並列動作）
- シングル5A出力（チャンネル3およびチャンネル4の並列動作）
- 低い1/fノイズ密度
- 0.8VREF、10Hz～100kHzで40μV（実効値）
- 正確に閾値0.811Vの高精度イネーブル
- アクティブ出力放電スイッチ
- FPWM/PSMモード選択
- 周波数同期の入力または出力
- チャンネル1出力のパワーグッド・フラグ
- UVLO、OCP、TSD保護
- 48ピン、7mm × 7mm LFCSP
- 動作ジャンクション温度範囲：−40°C～+125°C
製品概要
ADP5054は、48ピンのLFCSPパッケージに4つの高性能降圧レギュレータを組み込み、性能とボード・スペースに対する厳しい条件に対応します。このデバイスは、プリレギュレータなしで最大15.5Vの高入力電圧への直接接続を可能にします。
チャンネル1とチャンネル2には、ハイサイドのパワー金属酸化膜半導体電界効果トランジスタ（MOSFET）およびローサイドMOSFETドライバが集積されています。ローサイド電源デバイスに外付けのNFETを使用することで、効率が最適化されたソリューションを実現し、2A、4A、6Aのプログラマブルな出力電流を供給できます。チャンネル1とチャンネル2を並列に接続することで、最大電流12Aの単一出力が得られます。
チャンネル3およびチャンネル4はハイサイドとローサイドの両方のMOSFETを集積し、2.5Aの出力電流を供給します。チャンネル3とチャンネル4を並列に接続することで、最大電流5Aの単一出力が得られます。
ADP5054のスイッチング周波数は、250kHz～2MHzの範囲でプログラムするか、外部クロックに同期させることができ、各チャンネルで個別の½×周波数構成を使用できます。
ADP5054には各チャンネルに個別の高精度イネーブル・ピンがあり、電源投入シーケンスが簡単です。ノイズに敏感なアプリケーション用に、ADP5054には内部低1/fノイズ・リファレンスが実装されています。
アプリケーション
- FPGAおよびプロセッサのアプリケーション
- スモール・セル基地局
- セキュリティおよび情報収集
- 医療用アプリケーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

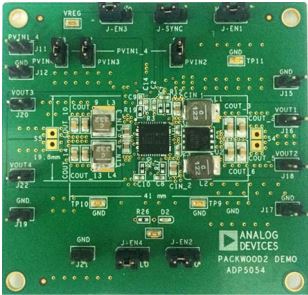

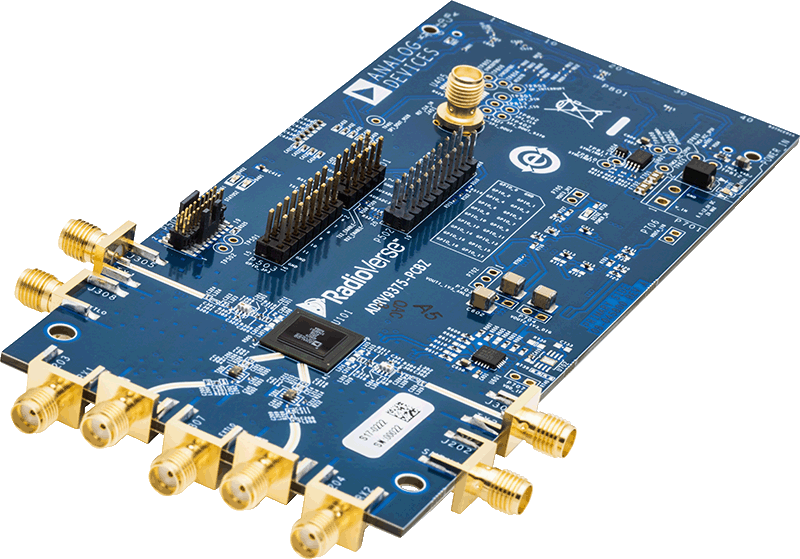

評価キット (8)
参考資料
-
最適なアプリケーション・ボードを実現するためのマルチレール電源の設計――【Part 2】基板レイアウトの秘訣とヒント9/1/2020 アナログ・ダイアログ
-
最適なアプリケーション・ボードを実現するためのマルチレール電源の設計――【Part 1】戦略が重要8/6/2020 アナログ・ダイアログ
-
LIDARのプロトタイピングを加速するオープンソースのプラットフォーム2/1/2020 アナログ・ダイアログ
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADP5054
設計ツール
ADP505x Buck Regulator Design Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP5054ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LFCSP (7mm x 7mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
