LTC3613

差動出力検出を備えた24V、15Aモノリシック降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.55
特長
  • 広い入力電圧範囲:4.5V~24V 出力電圧範囲:最大15Aで0.6V~5.5V
  • 出力電圧精度:±0.67%
  • オン時間制御の谷電流モード・アーキテクチャ、優れた電流シェアリング
  • 200kHz~1MHz範囲でプログラム可能&外部クロックに同期可能な周波数
  • RSENSE またはインダクタのDCRによる電流検出(高精度の電流制限付き)
  • 高速過渡応答
  • 差動出力電圧検出により、500mVの同相リモート・グランドが可能
  • tON(MIN) = 65ns、tOFF(MIN) = 105ns
  • 過電圧保護と電流制限フォールドバック
  • パワーグッド出力電圧モニタ
  • 起動時の電圧トラッキング
  • 内部LDOをバイパスする外部VCC入力
  • マイクロパワーのシャットダウン:IQ = 15μA

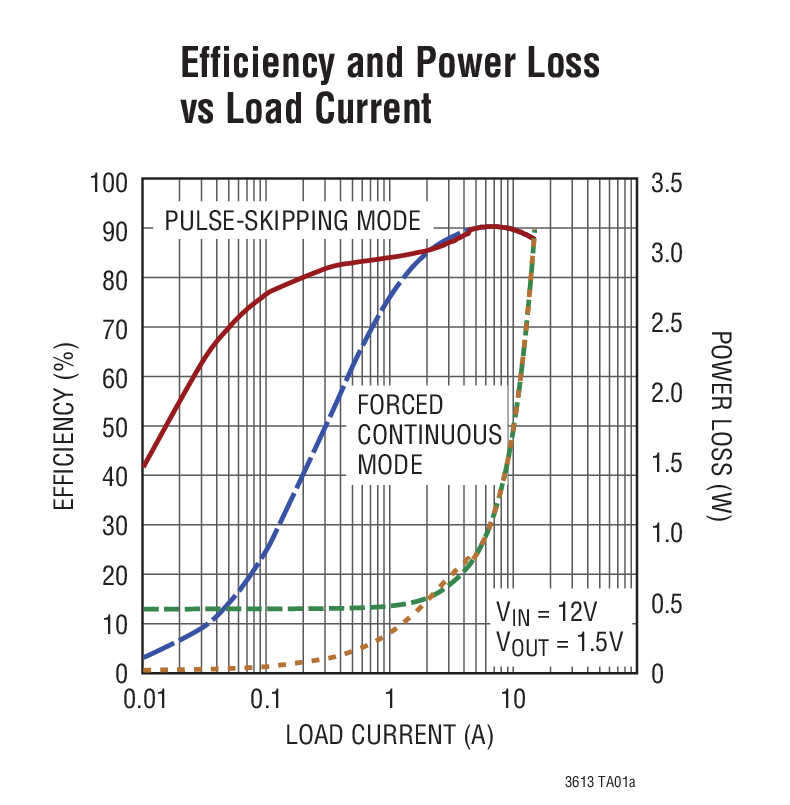

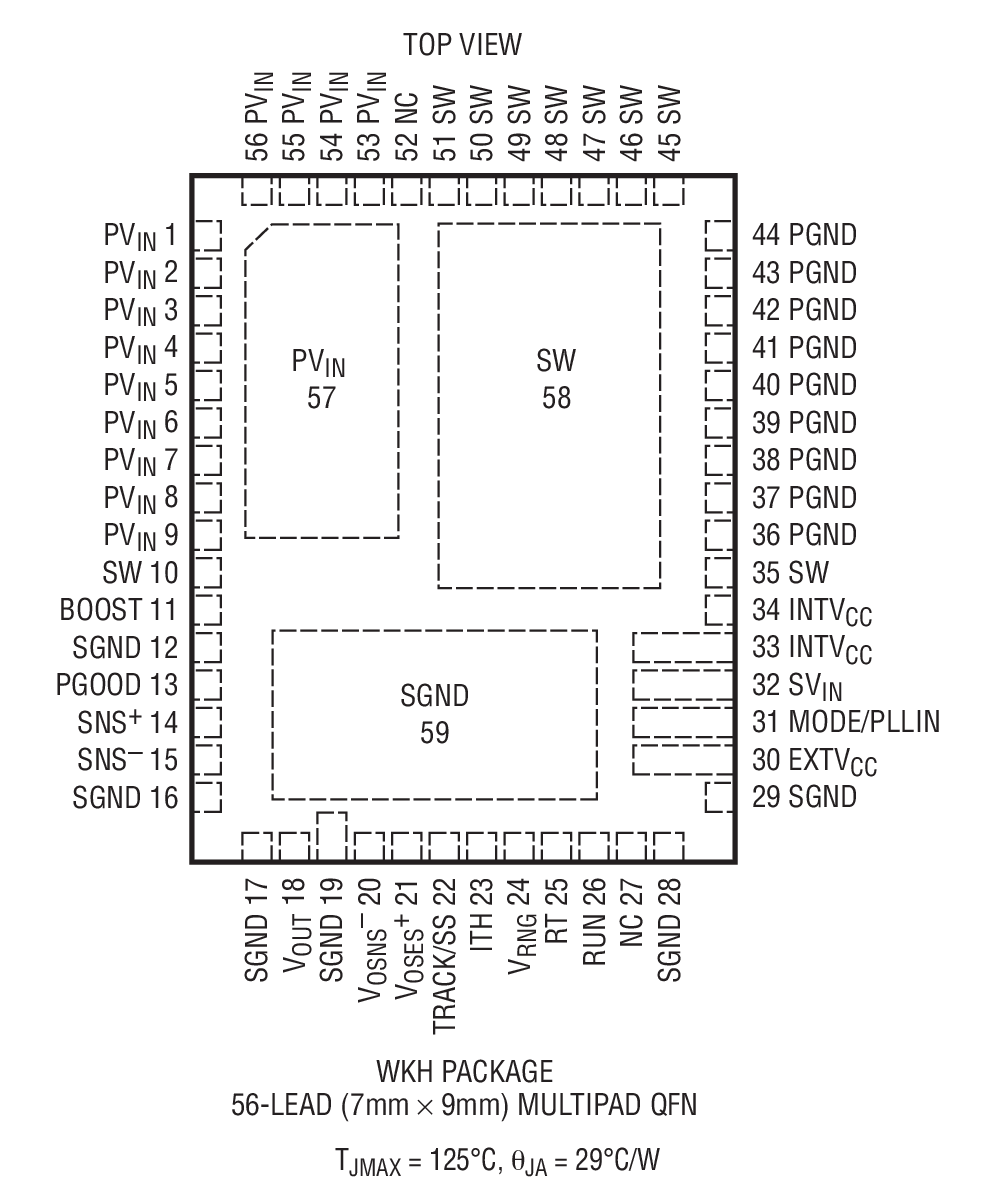

  • 7mm × 9mm 56ピンQFNパッケージ
製品概要
show more Icon

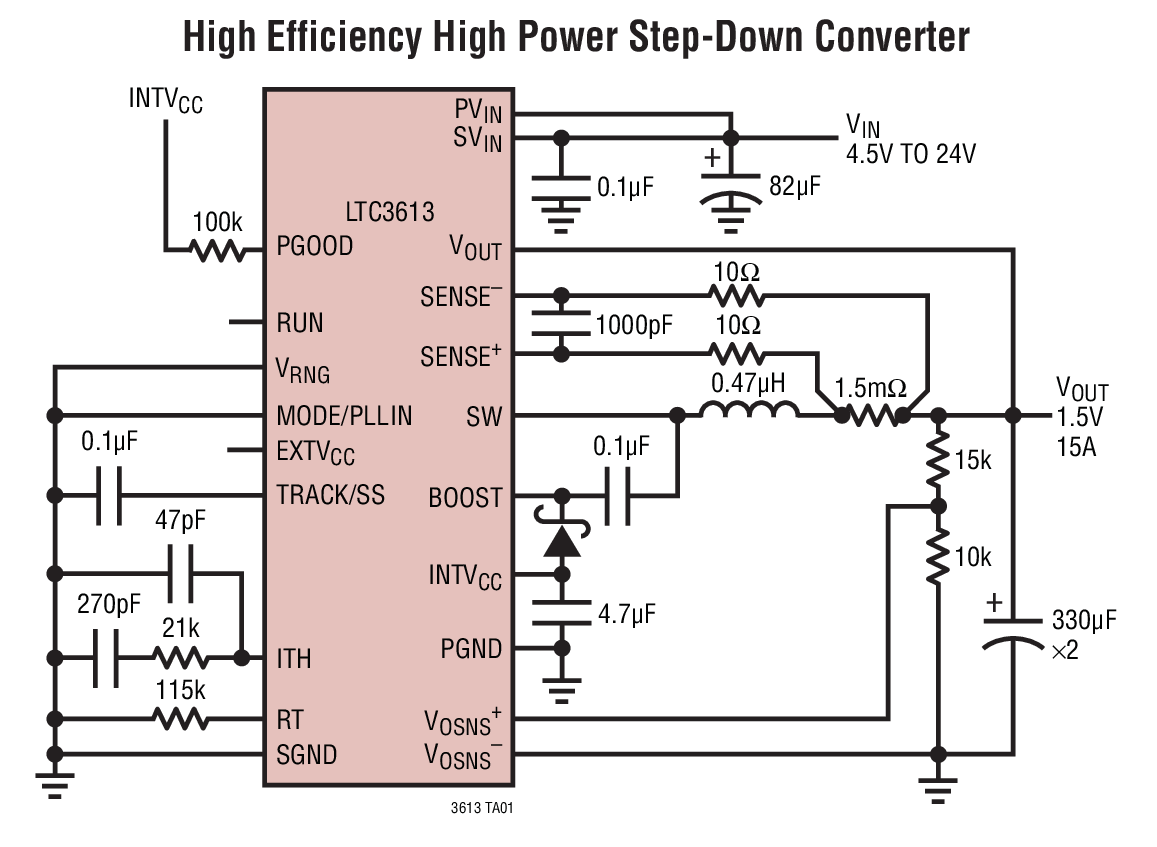

LTC3613は、最大15Aの出力電流で0.6V~5.5Vの出力電圧を安定化できるモノリシック同期整流式降圧スイッチング・レギュレータです。オン時間を制御する固定周波数の谷電流モード・アーキテクチャにより、VIN、VOUTおよび負荷に関係なく、定常動作で高速過渡応答と固定周波数スイッチングが可能です。また、優れた電流シェアリング機能も提供します。

出力グランド・リファレンスがローカル・グランドと500mV異なっていても、差動出力電圧検出と高精度の内部リファレンスを組み合わせることにより、±0.67%の出力レギュレーションを実現します。スイッチング周波数は外付け抵抗を使用して200kHz~1MHzの範囲で設定可能です。スイッチング・ノイズやEMIの低減が不可欠なアプリケーションでは、外付けクロックに位相同期も可能です。

tONとtOFFが非常に短いので、それぞれ0%に近いデューティサイクルと100%に近いデューティサイクルが可能です。トラッキング・アプリケーションやシーケンシング・アプリケーション向けにソフトスタート時の電圧トラッキング機能を備えています。また、出力過電圧保護、プログラム可能なフォールドバック付き電流制限、パワーグッド・モニタなどの安全機能を搭載しています。


アプリケーション

  • 配電システム
  • ポイントオブロード・コンバータ
  • サーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3613EWKH#PBF
  • HTML
  • HTML
LTC3613EWKH#TRPBF
  • HTML
  • HTML
LTC3613IWKH#PBF
  • HTML
  • HTML
LTC3613IWKH#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1700A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

zoom

DC1700A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

製品の詳細

Demonstration circuit 1700A is a fast, high efficiency synchronous buck DC/DC converter with 4.5V to 24V input range. It can supply 15A maximum load current at 1.5V output. The demo board features the LTC3613EWKH regulator. No external MOSFETs are required.


The controlled on-time constant frequency valley current mode architecture allows for both fast transient response and constant frequency switching in steady-state operation.
