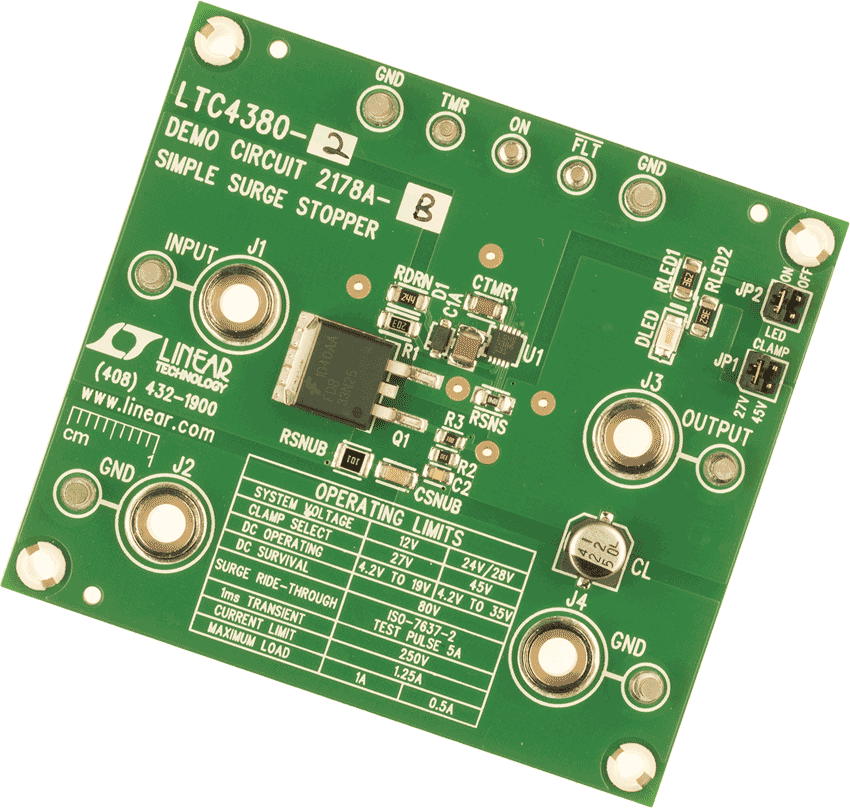

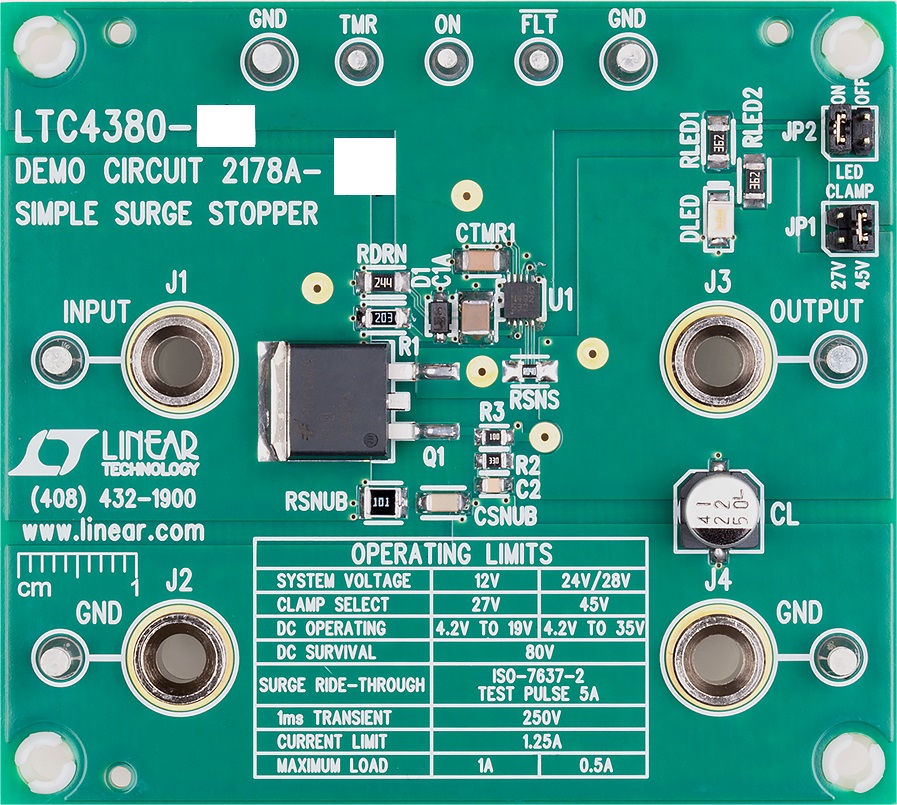

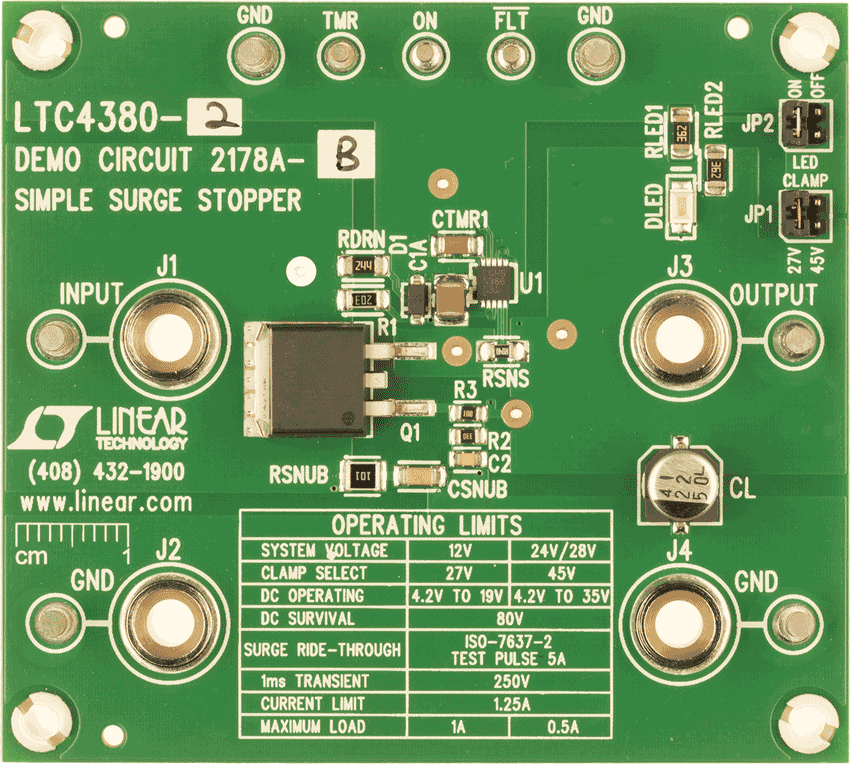

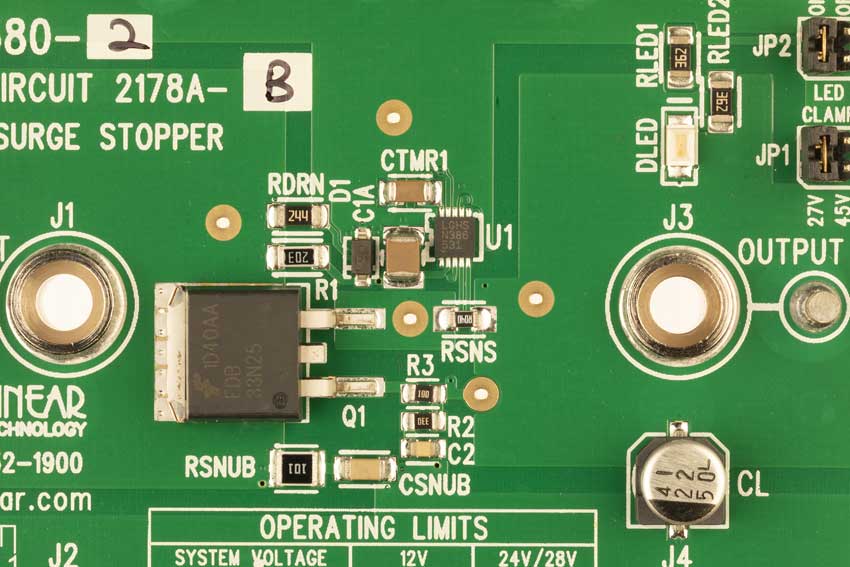

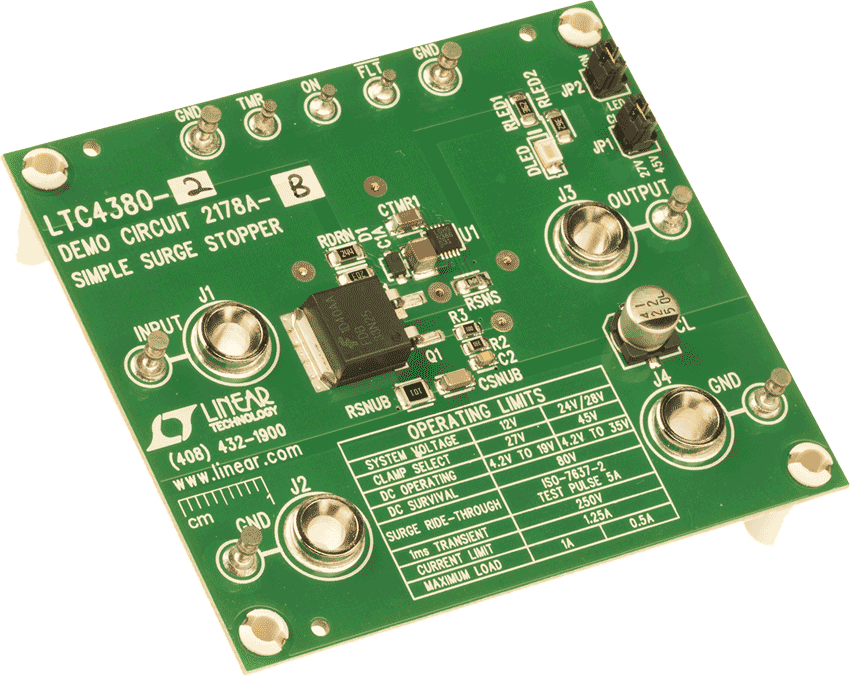

LTC4380

低静止電流サージ・ストッパー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 64
1Ku当たりの価格 最低価格:$2.99
機能
  • 低静止電流:8μA(動作時)、6μA(シャットダウン時)
  • MOSFETの限度までのサージ耐電圧
  • 広い動作電圧範囲:4V~72V
  • 過電流保護
  • ゲート・クランプ電圧は31.5V/50Vの内部電圧または外部可変電圧を選択可能(データシート内、表1)
  • –60Vまでの逆入力保護
  • 調整可能なオンしきい値
  • MOSFETのストレスに応じて時間が短縮される調整可能なフォルト・タイマ
  • NチャネルMOSFETを制御
  • ラッチオフと再試行のオプション(データシート内 表1)
  • フォルト時の再試行デューティ・サイクルが低い(データシート内 表1)

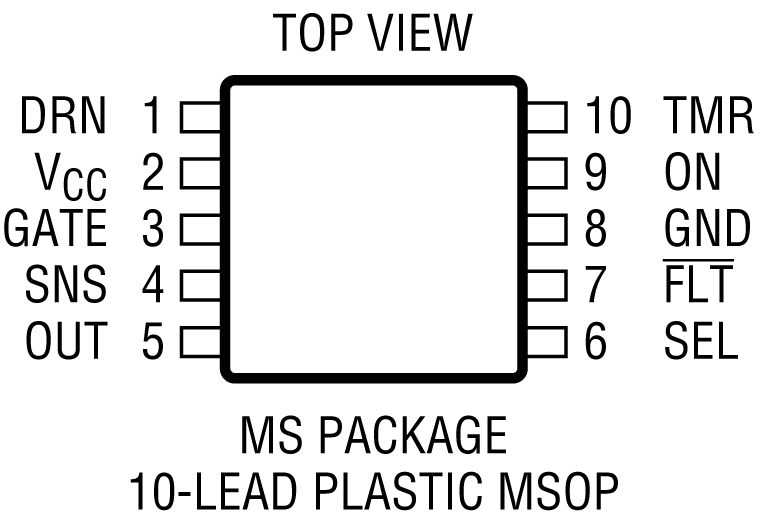

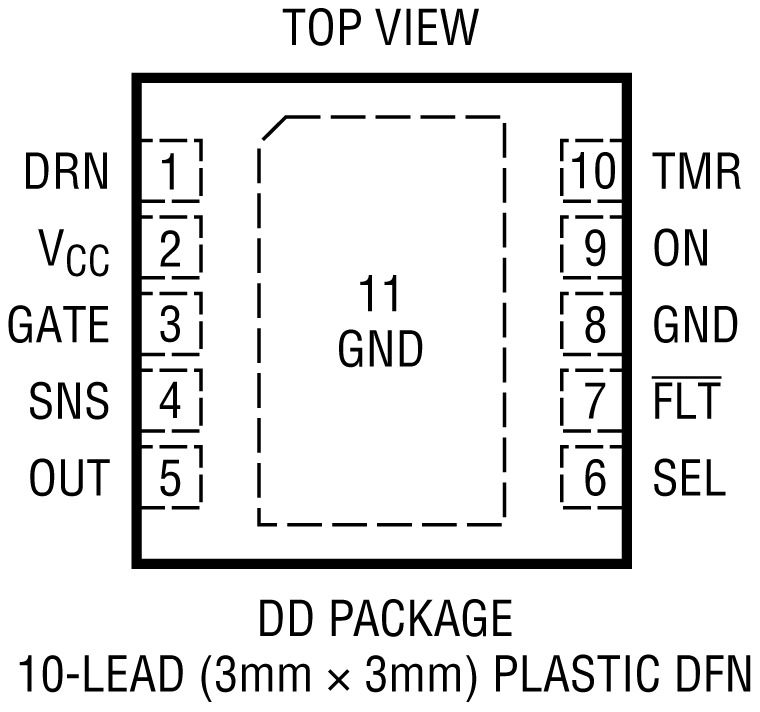

  • 10ピンDFN(3mm×3mm)およびMSOPパッケージ
  • AEC-Q100は車載アプリケーション向けの品質評価済
製品概要
show more Icon

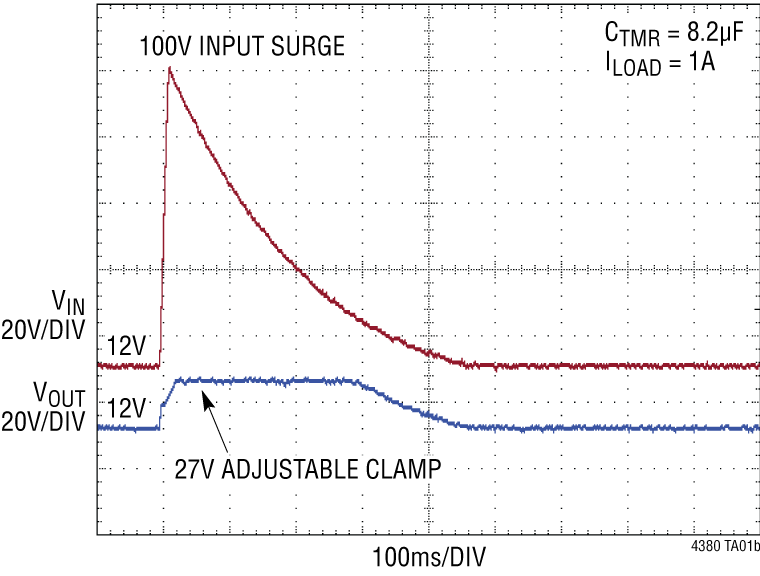

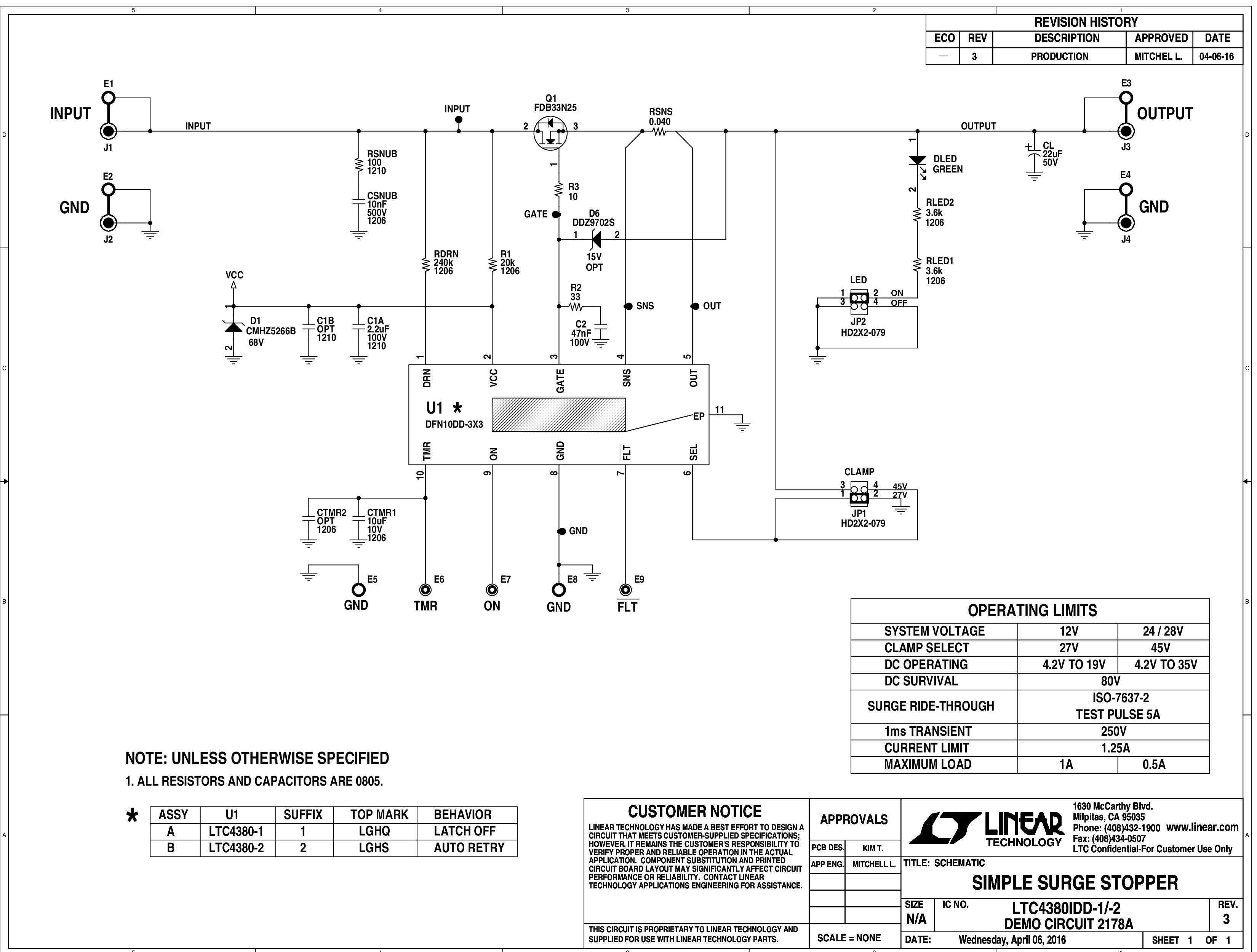

LTC4380低静止電流サージ・ストッパーは、高電圧トランジェントから負荷を保護します。外付けのNチャネルMOSFETのゲート電圧をクランプして、自動車での負荷遮断などの過電圧状態時に出力電圧を安全な値に制限することにより、過電圧保護を実現します。12Vと24V/28Vのシステムに合わせて固定のゲート・クランプ電圧を選択できます。電圧が72Vまでのシステムでは、可変ゲート・クランプ・バージョンを使用してください。また、過電流保護回路も内蔵しています。

内蔵の乗算器によってVDSとIDに比例するTMRピン電流が発生するので、過電流状態と過電圧状態での動作時間は、どちらもMOSFETに加わるストレスに応じて制限されます。

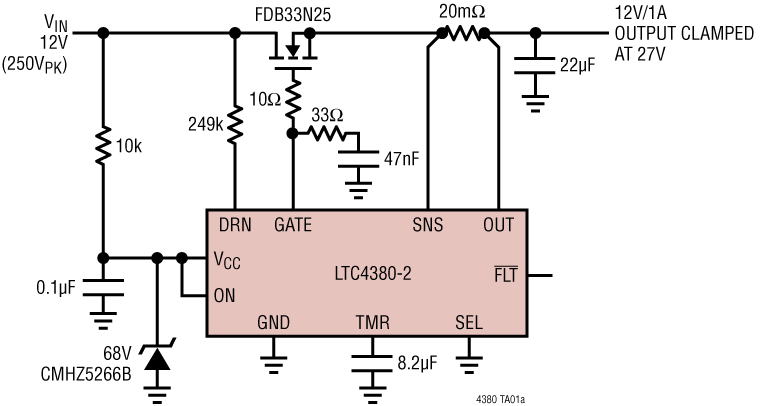

GATEピンは逆入力保護のためバック・トゥ・バックMOSFETを駆動できるので、ショットキ・ダイオード・ソリューションの電圧降下および電力損失をなくすことができます。動作電流が8μAと少ないので、常時オン・アプリケーションやバッテリ駆動アプリケーションで使用することができます。高精度のONピン・コンパレータは、低電圧(UV)状態になっていないか入力電源をモニタし、またシャットダウン入力としても機能するので、静止電流を6μAに減らすことができます。


アプリケーション

  • 自動車/ 航空電子機器/ 産業用機器のサージ保護
  • 活線挿抜/ 活線挿入
  • バッテリ駆動システム用のハイサイド・スイッチ
  • 車載のロードダンプ保護

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 64
1Ku当たりの価格 最低価格:$2.99

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
