LTC4367

100V過電圧、低電圧、および逆電源保護コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 40
1Ku当たりの価格 最低価格:$2.13
特長
  • 広い動作電圧範囲:2.5V ~60V
  • 100Vまでの過電圧保護
  • –40Vまでの逆電源電圧保護
  • LTC4367:50Hzおよび60HzのAC電源を遮断
  • LTC4367:32msでフォルトから回復
  • LTC4367-1:500μsでフォルトから迅速に回復
  • ほとんどのアプリケーションで入力コンデンサおよびTVSが不要
  • 低電圧と過電圧のしきい値を調整可能
  • バック・トゥ・バック接続のNチャネルMOSFETを制御
  • 低い動作電流:70μA
  • 低シャットダウン電流:5μA
  • 8ピンMSOPおよび3mm×3mm DFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC4367は、電源入力電圧が高すぎるか低すぎるアプリケーション、更には負電圧になるアプリケーションを保護します。このデバイスは1 対の外付けNチャネルMOSFETのゲート電圧を制御することにより、出力電圧を安全動作領域内に確実に保持します。LTC4367は、–40V~100Vの電圧に耐え、動作電圧範囲が2.5V ~60Vである一方で、通常動作時の消費電流はわずか70μAです。

2つのコンパレータ入力により、外付けの抵抗分割器を使用して過電圧(OV)と低電圧(UV)を設定できます。シャットダウン・ピンにより、MOSFETのイネーブルおよびディスエーブルを外部制御できるだけでなく、デバイスを低電流のシャットダウン状態にすることもできます。フォルト出力は、デバイスがシャットダウン状態になるか、入力電圧がUVおよびOVの設定範囲から外れると、GATEピンが“L”になることを示します。

LTC4367は、通電状態接続のデバウンスを行い、50Hz~60HzのAC電源を遮断する32msのターンオン遅延機能を備えています。フォルト発生後の回復を迅速化するため、LTC4367-1のターンオン遅延時間は500μsに短縮されています。


アプリケーション

  • ポータブル機器
  • 産業用自動制御機器
  • 自動車のサージ(負荷遮断)保護
  • ネットワーク機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 40
1Ku当たりの価格 最低価格:$2.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4367CDD#PBF
  • HTML
  • HTML
LTC4367CDD#TRPBF
  • HTML
  • HTML
LTC4367CDD-1#PBF
  • HTML
  • HTML
LTC4367CDD-1#TRPBF
  • HTML
  • HTML
LTC4367CMS8#PBF
  • HTML
  • HTML
LTC4367CMS8#TRPBF
  • HTML
  • HTML
LTC4367CMS8-1#PBF
  • HTML
  • HTML
LTC4367CMS8-1#TRPBF
  • HTML
  • HTML
LTC4367HDD#PBF
  • HTML
  • HTML
LTC4367HDD#TRPBF
  • HTML
  • HTML
LTC4367HDD#WPBF
  • HTML
  • HTML
LTC4367HDD#WTRPBF
  • HTML
  • HTML
LTC4367HDD-1#PBF
  • HTML
  • HTML
LTC4367HDD-1#TRPBF
  • HTML
  • HTML
LTC4367HDD-1#WPBF
  • HTML
  • HTML
LTC4367HDD-1#WTRPBF
  • HTML
  • HTML
LTC4367HMS8#PBF
  • HTML
  • HTML
LTC4367HMS8#TRPBF
  • HTML
  • HTML
LTC4367HMS8#WPBF
  • HTML
  • HTML
LTC4367HMS8#WTRPBF
  • HTML
  • HTML
LTC4367HMS8-1#PBF
  • HTML
  • HTML
LTC4367HMS8-1#TRPBF
  • HTML
  • HTML
LTC4367HMS8-1#WPBF
  • HTML
  • HTML
LTC4367HMS8-1#WTRPBF
  • HTML
  • HTML
LTC4367IDD#PBF
  • HTML
  • HTML
LTC4367IDD#TRPBF
  • HTML
  • HTML
LTC4367IDD#WPBF
  • HTML
  • HTML
LTC4367IDD#WTRPBF
  • HTML
  • HTML
LTC4367IDD-1#PBF
  • HTML
  • HTML
LTC4367IDD-1#TRPBF
  • HTML
  • HTML
LTC4367IDD-1#WPBF
  • HTML
  • HTML
LTC4367IDD-1#WTRPBF
  • HTML
  • HTML
LTC4367IMS8#PBF
  • HTML
  • HTML
LTC4367IMS8#TRPBF
  • HTML
  • HTML
LTC4367IMS8#WPBF
  • HTML
  • HTML
LTC4367IMS8#WTRPBF
  • HTML
  • HTML
LTC4367IMS8-1#PBF
  • HTML
  • HTML
LTC4367IMS8-1#TRPBF
  • HTML
  • HTML
LTC4367IMS8-1#WPBF
  • HTML
  • HTML
LTC4367IMS8-1#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4367CMS8#PBF

製造中

LTC4367CMS8#TRPBF

製造中

LTC4367CMS8-1#PBF

製造中

LTC4367CMS8-1#TRPBF

製造中

LTC4367HMS8#PBF

製造中

LTC4367HMS8#TRPBF

製造中

LTC4367HMS8-1#PBF

製造中

LTC4367HMS8-1#TRPBF

製造中

LTC4367IMS8#PBF

製造中

LTC4367IMS8#TRPBF

製造中

LTC4367IMS8-1#PBF

製造中

LTC4367IMS8-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4367CMS8#PBF

製造中

LTC4367CMS8#TRPBF

製造中

LTC4367CMS8-1#PBF

製造中

LTC4367CMS8-1#TRPBF

製造中

LTC4367HMS8#PBF

製造中

LTC4367HMS8#TRPBF

製造中

LTC4367HMS8-1#PBF

製造中

LTC4367HMS8-1#TRPBF

製造中

LTC4367IMS8#PBF

製造中

LTC4367IMS8#TRPBF

製造中

LTC4367IMS8-1#PBF

製造中

LTC4367IMS8-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

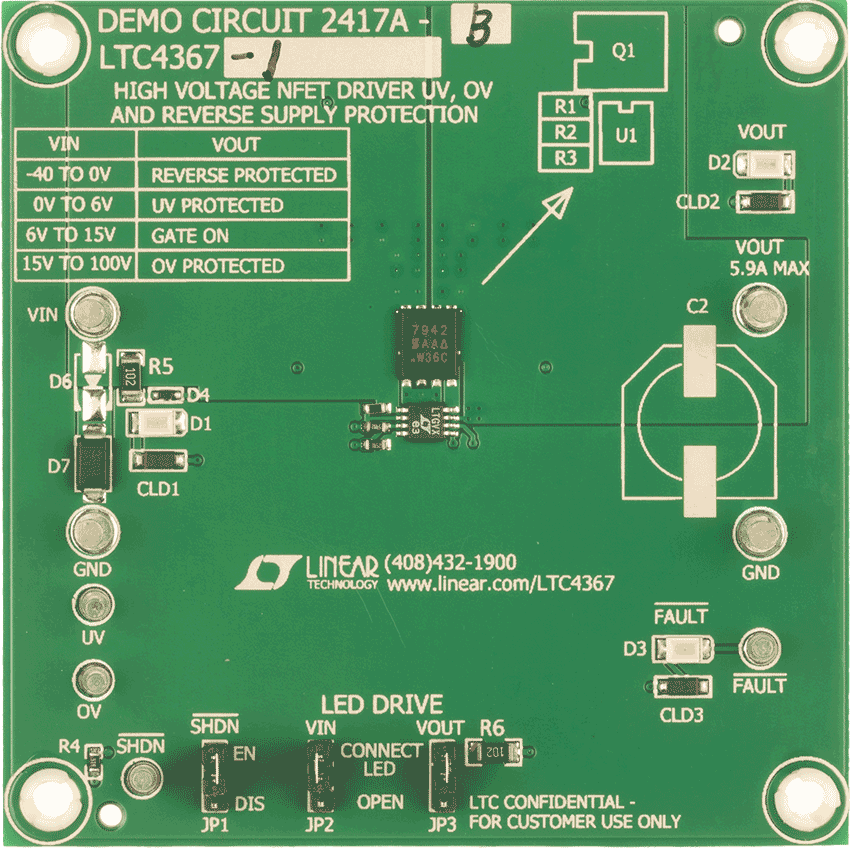

DC2417A-B

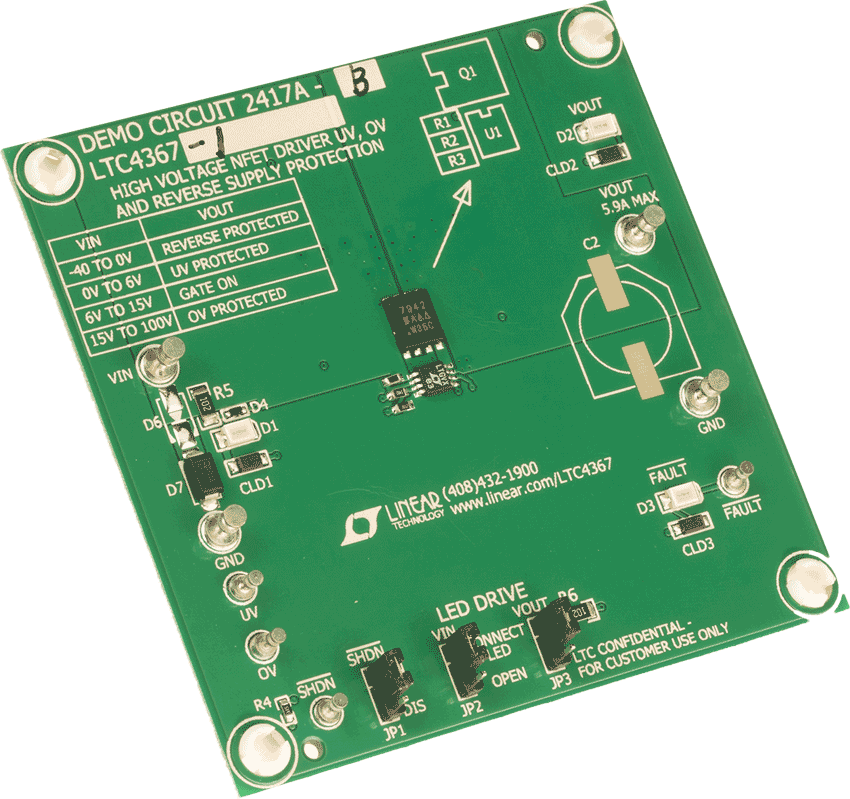

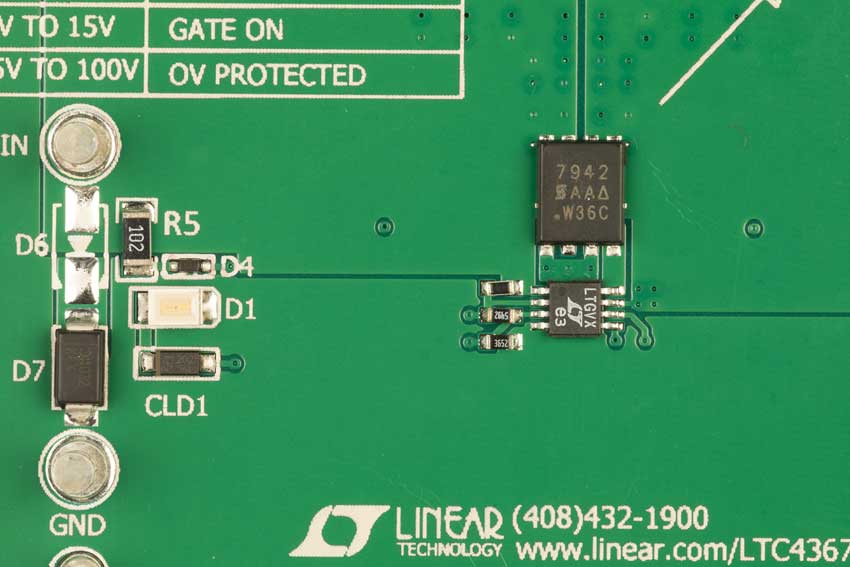

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

zoom

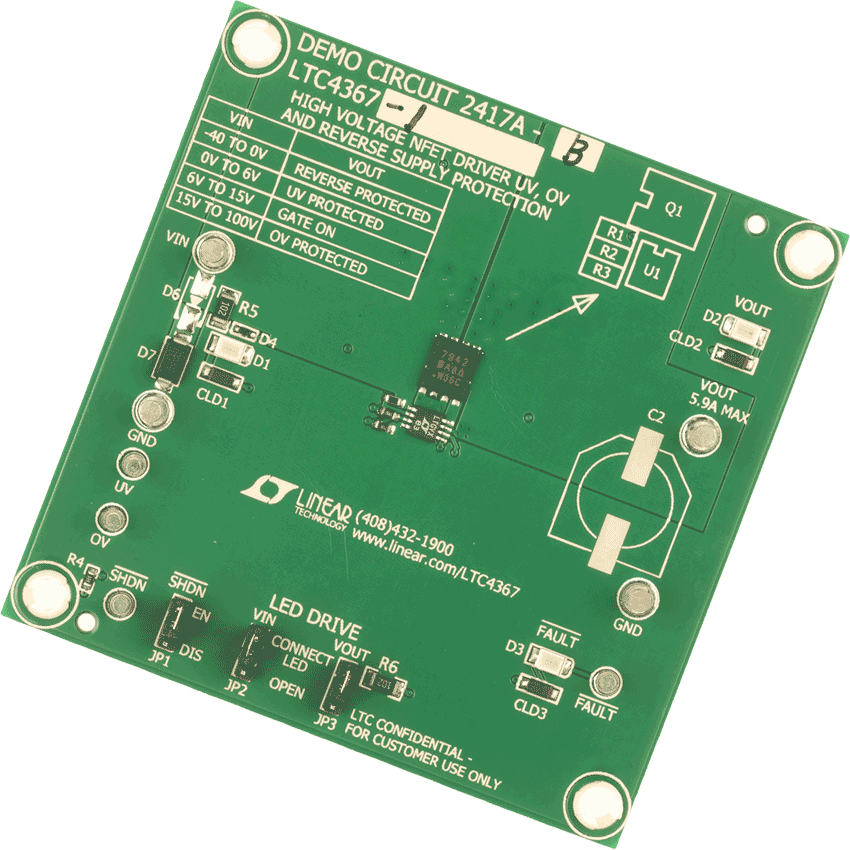

DC2417A-B

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

製品の詳細

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.


This controller protects circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected N-channel MOSFETs to keep the output in a safe range. The UV and OV setpoints are configured by the resistive divider on the UV and OV inputs. Asserting the SHDN pin disables the MOSFETs and places the LTC4367 in a low current shutdown state. The FAULT pin asserts when the controller is in the shutdown mode or when the input voltage is outside of the UV/OV window.

reference details image

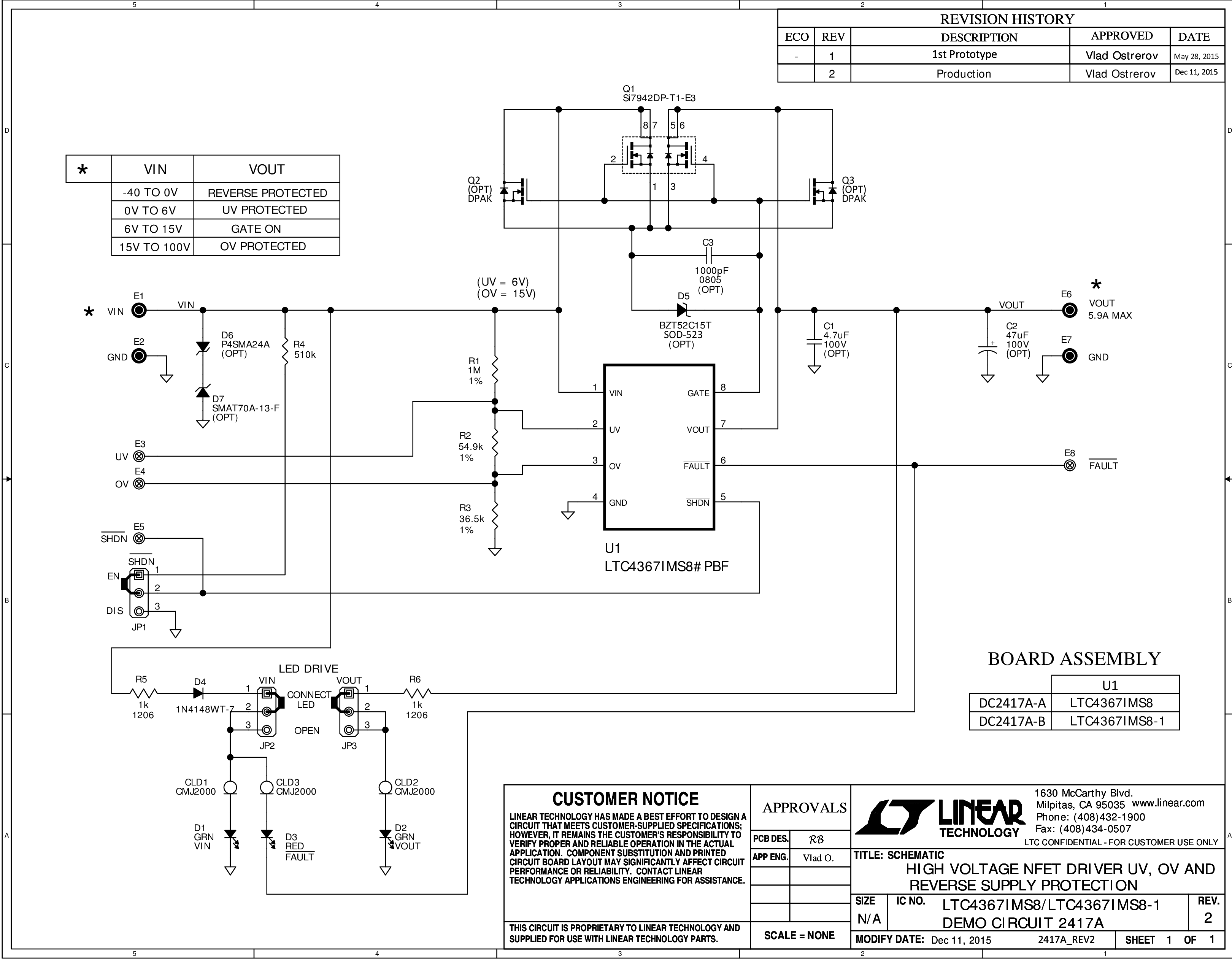

DC2417A-A

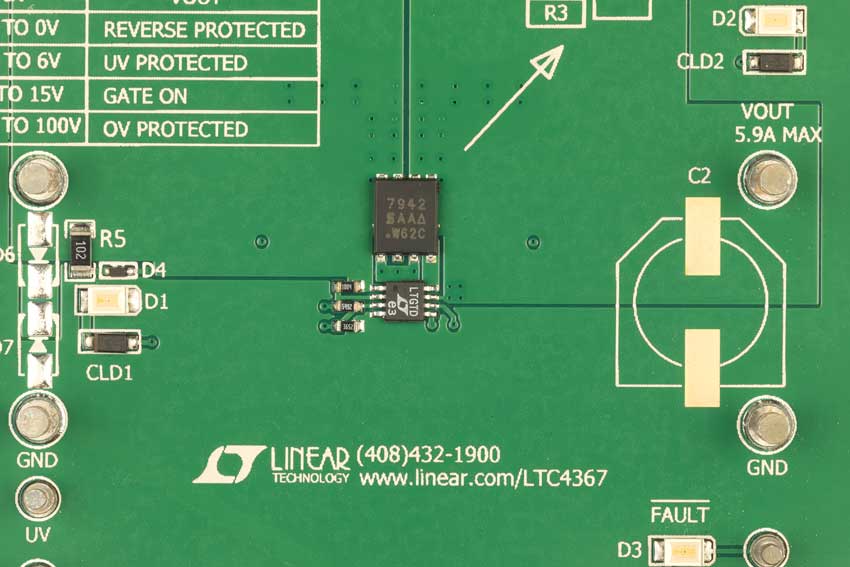

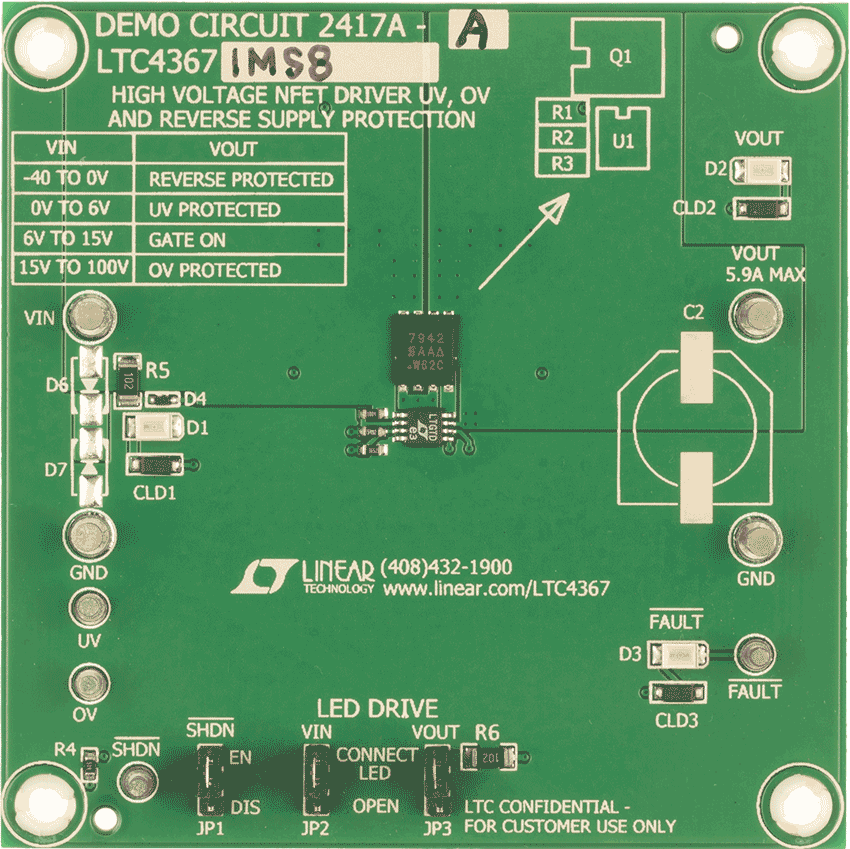

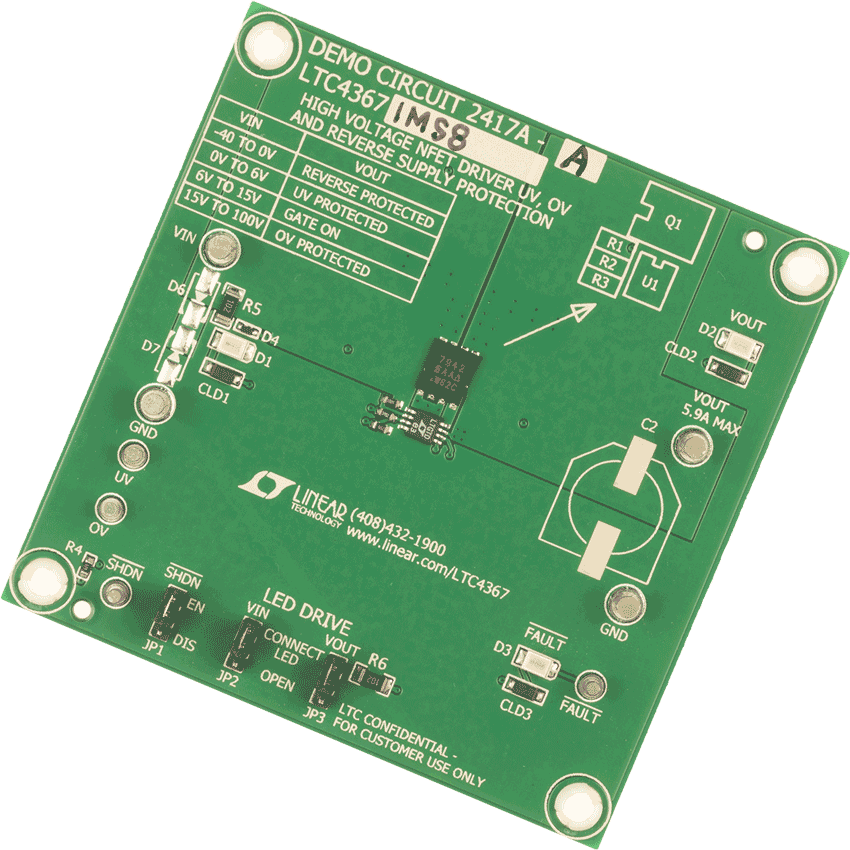

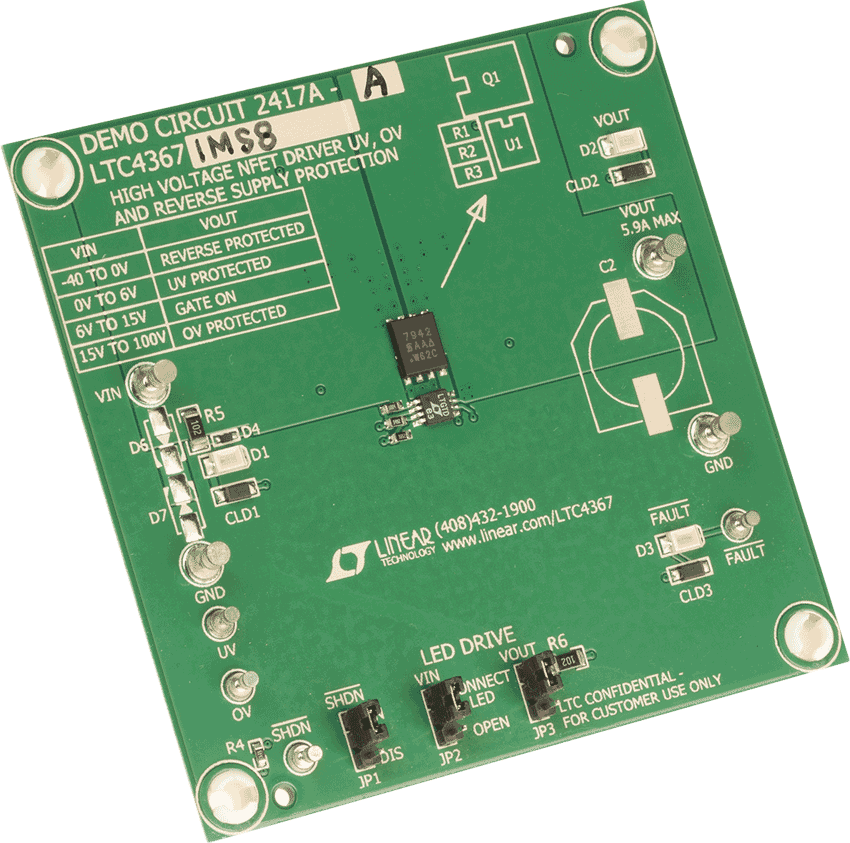

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

zoom

DC2417A-A

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

製品の詳細

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.


This controller protects circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected N-channel MOSFETs to keep the output in a safe range. The UV and OV setpoints are configured by the resistive divider on the UV and OV inputs. Asserting the SHDN pin disables the MOSFETs and places the LTC4367 in a low current shutdown state. The FAULT pin asserts when the controller is in the shutdown mode or when the input voltage is outside of the UV/OV window.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

Circuit Diagram

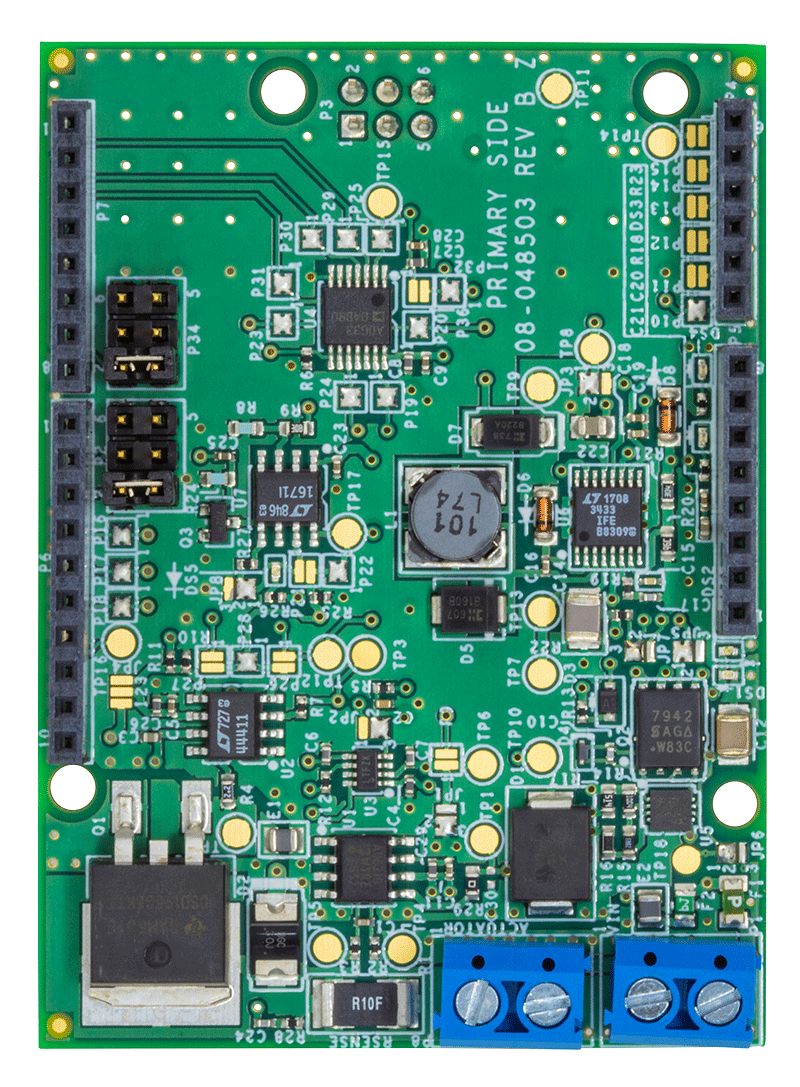

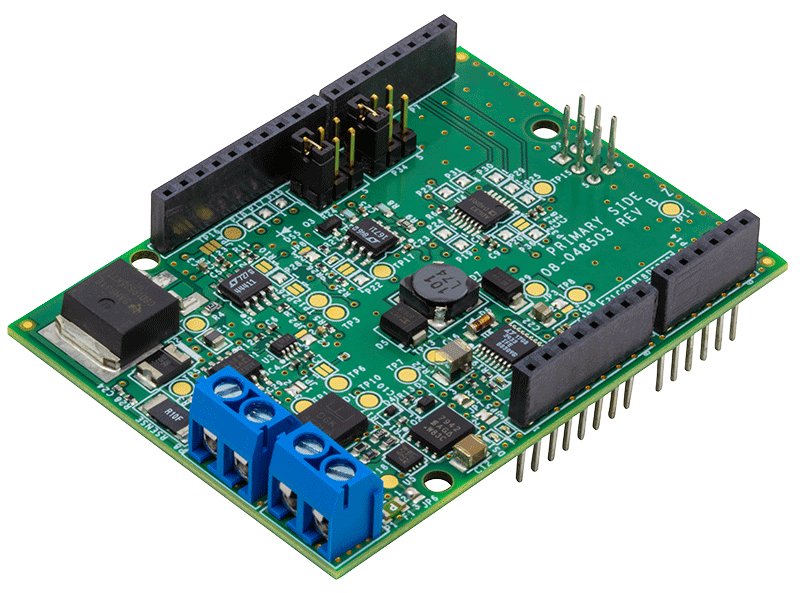

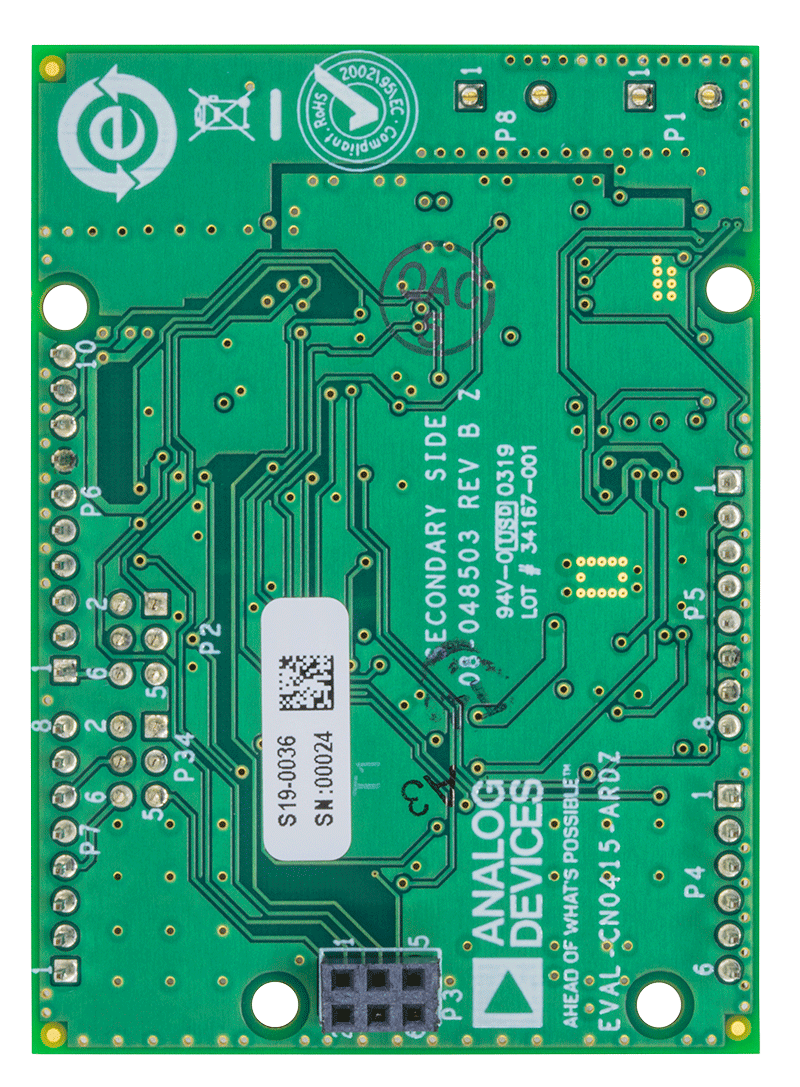

ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
