AD8210:高電圧、双方向の電流シャント・モニタ (Rev. A)9/8/2008
製品概要
機能と利点
- ±4000V HBM ESD
- 高い同相電圧範囲
－2～＋65V（動作電圧）
－5～＋68V（許容電圧） - バッファされた出力電圧
- 5mAの出力駆動能力
- 広い動作温度範囲：－40℃～＋125℃
- レシオメトリックなハーフスケール出力オフセット
- 優れたACおよびDC性能
代表的なオフセット・ドリフト：1μV/℃
代表的なゲイン・ドリフト：10ppm/℃
代表的なCMRR：120dB（＠DC）
代表的なCMRR：80dB（＠100kHz） - 8ピンSOICパッケージで供給
製品概要
AD8210は、高い同相電圧条件下で小さい差動電圧を増幅する場合に最適な単電源のディファレンス・アンプです。入力同相電圧範囲は－2～＋65V、電源電圧は5V（typ）です。AD8210はSOICパッケージを採用しており、動作温度範囲は－40～＋125℃です。
全温度範囲にわたって優れたACおよびDC性能があるため、測定ループでの誤差を最小に抑えることができます。オフセット・ドリフトとゲイン・ドリフトは、それぞれ最大8μV/℃、20ppm/℃です。

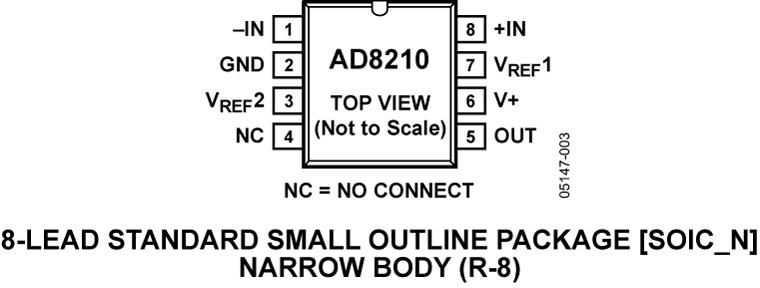

出力オフセットはVREF1ピンとVREF2ピンを使用し、5V電源で0.05～4.9Vまで調整できます。VREF1ピンをV+ピンに接続し、VREF2ピンをGNDピンに接続すれば、出力設定がハーフスケールになります。VREF1ピンとVREF2ピンの両方をGNDに接続すると、出力はグラウンド近くからユニポーラになります。
VREF1とVREF2の両方をV＋に接続すると、出力はV＋近くからユニポーラになります。その他のオフセットの場合は、外部電圧をVREF1とVREF2に印加します。
アプリケーション
- 電流検出
- モータ制御
- 伝送制御
- ディーゼル噴射制御
- エンジン管理
- サスペンション制御
- 車両ダイナミック制御
- DC/DCコンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
