ADG3304

ロジック・レベル変換器、4 チャンネル、双方向、1.15 V ~ 5.5 V の低電圧

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.18
特長
  • 双方向のレベル変換
  • 1.15~5.5Vで動作
  • 低静止時電流:1μA以下
  • 方向ピンが不要
  • 製造ベースラインにて制御
  • 車載アプリケーション向け品質評価済

ADG3304-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。

  • ADG3304-EP データシート(英語 pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲: −55°C  ~ +125°C
  • 組み立て/テストは同一工場
  • 追加情報についてはデータシートを参照してください
製品概要
show more Icon

ADG3304は4個の双方向チャンネルを内蔵する双方向ロジック・レベル変換器です。このデバイスは、低電圧DSP/マイクロ・コントローラと、SPIやMICROWIREインターフェースを用いた高電圧デバイスの間のデータ転送などのような、多電圧デジタル・システム・アプリケーションで使用することができます。内部アーキテクチャにより、このデバイスは、特別な変換を行う方向を設定する信号なしで、双方向のロジック・レベル変換を実行することができます。

VCCAに入力された電圧が、デバイスのA側のロジック・レベルを、VCCYがY側のレベルを、それぞれ設定します。適切な動作のためには、VCCAは常にVCCYより低い必要があります(VCCA<VCCY)。デバイスのA側に入力されたVCCA互換のロジック信号は、Y側にVCCY互換のレベルとして出力されます。同様に、デバイスのY側に入力されたVCCY互換のロジック・レベルは、A側にVCCA互換のロジック・レベルとして出力されます。

イネーブル・ピン(EN)は、A側ピンとY側ピンの両方でスリー・ステート動作を提供します。ENピンをロー・レベルにすると、デバイスの両側のピンが高インピーダンス状態になります。ENピンはVCCA電源電圧を基準とし、通常動作ではハイ・レベルに駆動されます。

ADG3304は小型の14ピンTSSOP、12ボールWLCSP、20ピンLFCSPパッケージを採用しています。1.15~5.5 Vの電源電圧範囲での動作が保証されています。

防衛および宇宙航空アプリケーション(AQEC)をサポートします。

アプリケーション

  • SPI®、MICROWIRE™でのレベル変換機能
  • 低電圧ASICのレベル変換
  • スマート・カード・リーダ
  • 携帯電話機および移動電話機
  • ポータブル通信機器
  • 通信装置
  • ネットワーク・スイッチおよびルーター
  • ストレージ・システム(SAN/NAS)
  • コンピューティング/サーバー・アプリケーション
  • GPS
  • ポータブルPOSシステム
  • 低価格シリアル・インターフェース

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG3304BCBZ-REEL7
  • HTML
  • HTML
ADG3304BCPZ-REEL
  • HTML
  • HTML
ADG3304BCPZ-REEL7
  • HTML
  • HTML
ADG3304BRUZ
  • HTML
  • HTML
ADG3304BRUZ-REEL
  • HTML
  • HTML
ADG3304BRUZ-REEL7
  • HTML
  • HTML
ADG3304SRUZ-EP-RL7
  • HTML
  • HTML
ADG3304WBRUZ-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 14, 2012

- 12_0251

ADG3304 Datasheet Specification Change: Input Threshold Voltage Update

ADG3304BCBZ-REEL7

製造中

ADG3304BCPZ-REEL

製造中

ADG3304BCPZ-REEL7

製造中

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

2 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG3304BCBZ-REEL7

製造中

ADG3304BCPZ-REEL

製造中

ADG3304BCPZ-REEL7

製造中

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

5 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

1 16, 2012

- 11_0244

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 14, 2012

- 12_0251

arrow down

ADG3304 Datasheet Specification Change: Input Threshold Voltage Update

ADG3304BCBZ-REEL7

製造中

ADG3304BCPZ-REEL

製造中

ADG3304BCPZ-REEL7

製造中

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

2 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG3304BCBZ-REEL7

製造中

ADG3304BCPZ-REEL

製造中

ADG3304BCPZ-REEL7

製造中

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

5 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

ADG3304BRUZ

製造中

ADG3304BRUZ-REEL

製造中

ADG3304BRUZ-REEL7

製造中

1 16, 2012

- 11_0244

arrow down

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-14TSSOPEBZ

EVAL-14TSSOPEBZ Evaluation Board

zoom

EVAL-14TSSOPEBZ

EVAL-14TSSOPEBZ Evaluation Board

EVAL-14TSSOPEBZ Evaluation Board

機能と利点

  • 14-lead TSSOP evaluation board
  • Clamp allows the main device to be easily changed
  • Gold pin connectors allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on-board to allow for prototyping

製品の詳細

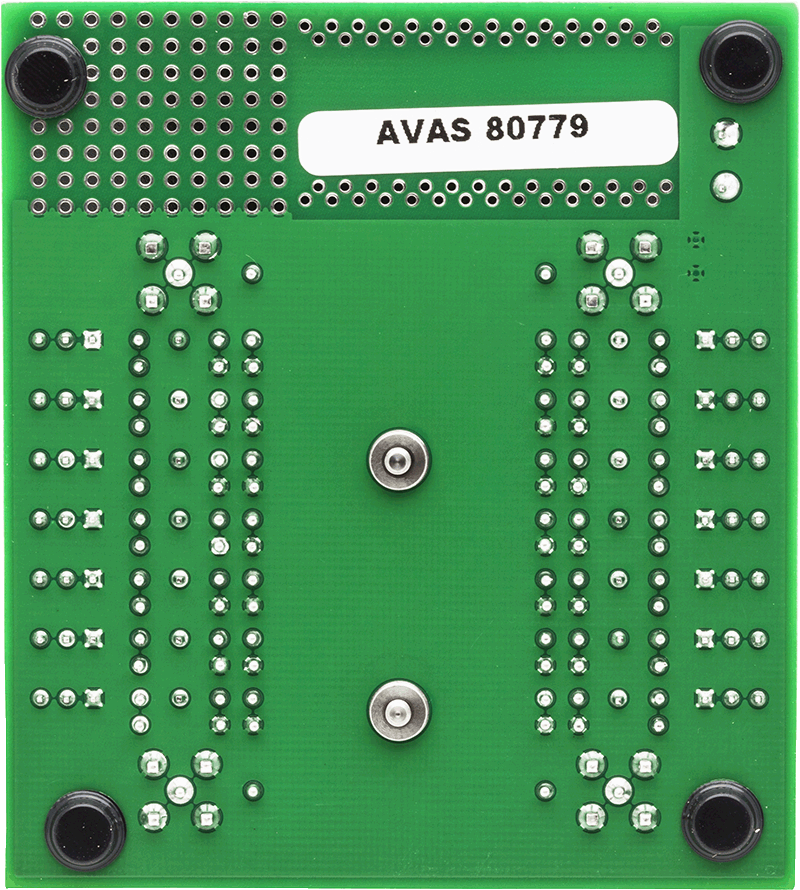

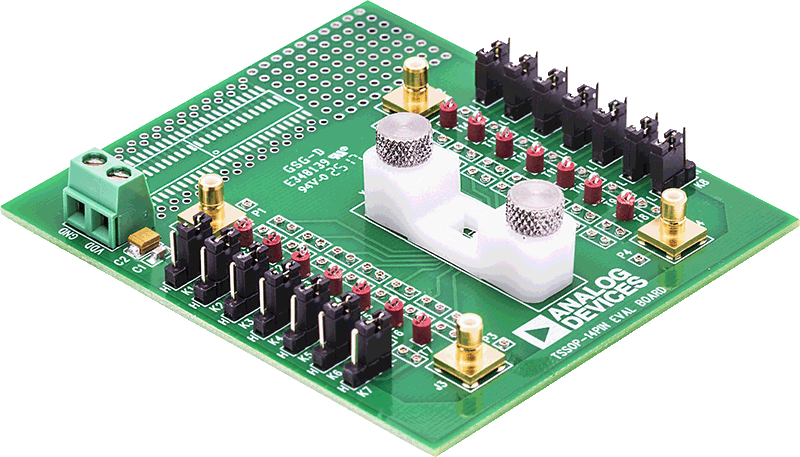

The EVAL-14TSSOPEBZ evaluation board evaluates 14-lead TSSOP devices in the Switches and Multiplexers Portfolio that must be purchased separately from the evaluation board. A clamp is supplied with the EVAL-14TSSOPEBZ to secure a 14-lead TSSOP device to the evaluation board without the need for soldering, making the board reusable for multiple devices.

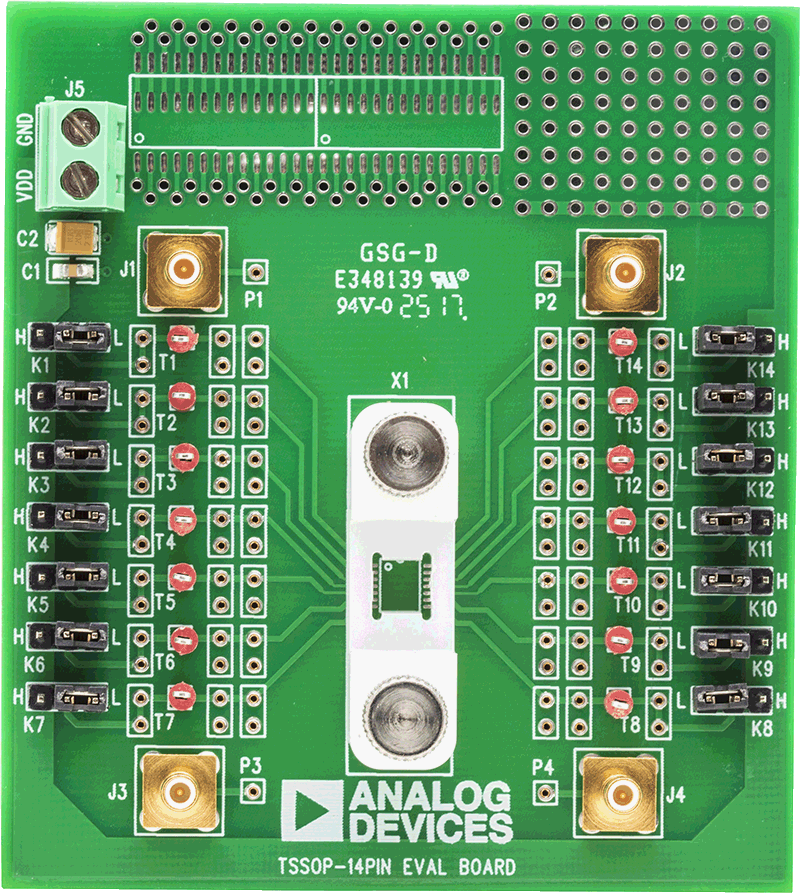

A 14-lead TSSOP device can be clamped or soldered to the center of the evaluation board. Each pin of the device that the eval board evaluates has a corresponding link from K1 to K14 that can be set to either VDD or GND. A wire screw terminal supplies VDD and GND. SMB connectors on the board allow additional external signals to be supplied to the device. In addition, there is space available at the top of the board for prototyping.

For full details, see the corresponding product data sheet, which must be used in conjunction with this user guide when using the evaluation board.
reference details image

AD-FMCOMMS1-EBZ

FPGA Mezzanine Card for Wireless Communications

zoom

AD-FMCOMMS1-EBZ

FPGA Mezzanine Card for Wireless Communications

FPGA Mezzanine Card for Wireless Communications

機能と利点

  • Includes schematics, layout, BOM, Gerber files, HDL, Linux® drivers, IIO Oscilloscope, VisualANALOG
  • FMC-compatible form factor
  • Powered from FMC connector
  • Provides one channel of ADC and one channel of DAC with full synchronization capabilities

製品の詳細

This board is no longer available for ordering.

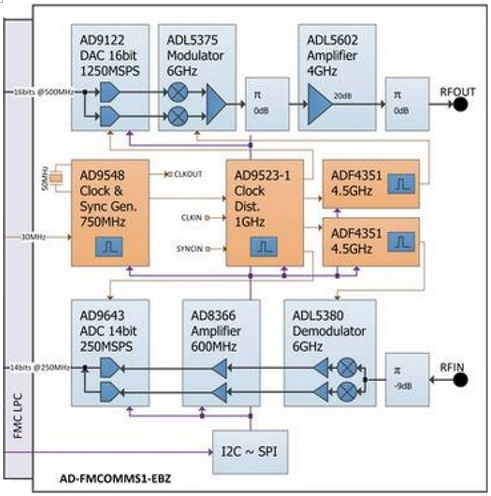

The AD-FMCOMMS1-EBZ high-speed analog module is designed to showcase the latest generation high-speed data converters. The AD-FMCOMMS1-EBZ provides the analog front-end for a wide range of compute-intensive FPGA-based radio applications.
