LTC4441
製造中NチャネルMOSFETゲート・ドライバ
- 製品モデル
- 11
- 1Ku当たりの価格
- 最低価格：$2.29
製品の詳細
- 6Aのピーク出力電流
- 広いVIN電源電圧範囲：5V～25V
- 調整可能なゲート・ドライブ電圧：5V～8V
- グランドを下回る電圧にドライブ可能なロジック入力
- 30nsの伝播遅延
- 電源と無関係のCMOS/TTL入力スレッショルド
- 低電圧ロックアウト
- 低いシャットダウン電流： < 12μA
- 熱保護機能
- MOSFETの電流センス信号のブランキング時間をプログラム可能(LTC4441)
- SO-8パッケージと10ピンMSOP（露出パッド）パッケージ
LTC4441/LTC4441-1は、最大6Aのピーク出力電流を供給可能なNチャネルMOSFETゲート･ドライバです。このデバイスは、最大25Vの電源電圧で動作し、ゲート・ドライブ用の調整可能なリニア･レギュレータを内蔵しています。ゲートドライブ電圧は5V～8Vの範囲でプログラム可能です。
LTC4441/LTC4441-1はロジック･スレッショルド･ドライバ入力を装備しています。この入力はグランドを下回る電圧やドライバ電源を上回る電圧にドライブ可能です。デュアルファンクション制御入力により、ドライバをディスエーブルしたり、デバイスを強制的に消費電流12μA以下のシャットダウン･モードにすることができます。また、低電圧ロックアウト回路と熱保護回路は、アクティブ時にドライバ出力をディスエーブルします。LTC4441は、調整可能なリーディングエッジ･ブランキング機能を備えたオープンドレイン出力も装備しており、パワーMOSFETのソース電流を検知する際にリンギングを防止できます。
LTC4441は熱特性が改善された10ピンMSOPパッケージで供給されます。LTC4441-1はブランキング機能をもたないSO-8パッケージ・バージョンです。
アプリケーション
- 電源
- モータ/リレー制御
- ライン･ドライバ
- チャージポンプ
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4441EMSE#PBF | 10-Lead MSOP w/ EP | ||
| LTC4441EMSE#TRPBF | 10-Lead MSOP w/ EP | ||
| LTC4441ES8-1#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC4441ES8-1#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC4441IMSE#PBF | 10-Lead MSOP w/ EP | ||
| LTC4441IMSE#TRPBF | 10-Lead MSOP w/ EP | ||
| LTC4441IS8-1#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC4441IS8-1#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC4441MPMSE | 10-Lead MSOP w/ EP | ||
| LTC4441MPMSE#PBF | 10-Lead MSOP w/ EP | ||
| LTC4441MPMSE#TRPBF | 10-Lead MSOP w/ EP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC4441EMSE#PBF | 製造中 | |
| LTC4441EMSE#TRPBF | 製造中 | |
| LTC4441IMSE#PBF | 製造中 | |
| LTC4441IMSE#TRPBF | 製造中 | |
| LTC4441MPMSE | 製造中止 | |
| LTC4441MPMSE#PBF | 製造中 | |
| LTC4441MPMSE#TRPBF | 製造中 | |
|
10 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC4441ES8-1#PBF | 製造中 | |
| LTC4441ES8-1#TRPBF | 製造中 | |
| LTC4441IS8-1#PBF | 製造中 | |
| LTC4441IS8-1#TRPBF | 製造中 | |
|
10 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC4441ES8-1#PBF | 製造中 | |
| LTC4441ES8-1#TRPBF | 製造中 | |
| LTC4441IS8-1#PBF | 製造中 | |
| LTC4441IS8-1#TRPBF | 製造中 | |
|
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC4441ES8-1#PBF | 製造中 | |
| LTC4441ES8-1#TRPBF | 製造中 | |
| LTC4441IS8-1#PBF | 製造中 | |
| LTC4441IS8-1#TRPBF | 製造中 | |
|
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LTC4441MPMSE | 製造中止 | |
|
9 8, 2020 - 20_0040 Discontinuation of Lead Finished Parts for MSOP Package. |
||
| LTC4441MPMSE | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LTC4441
- LTC4441-1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
評価用キット

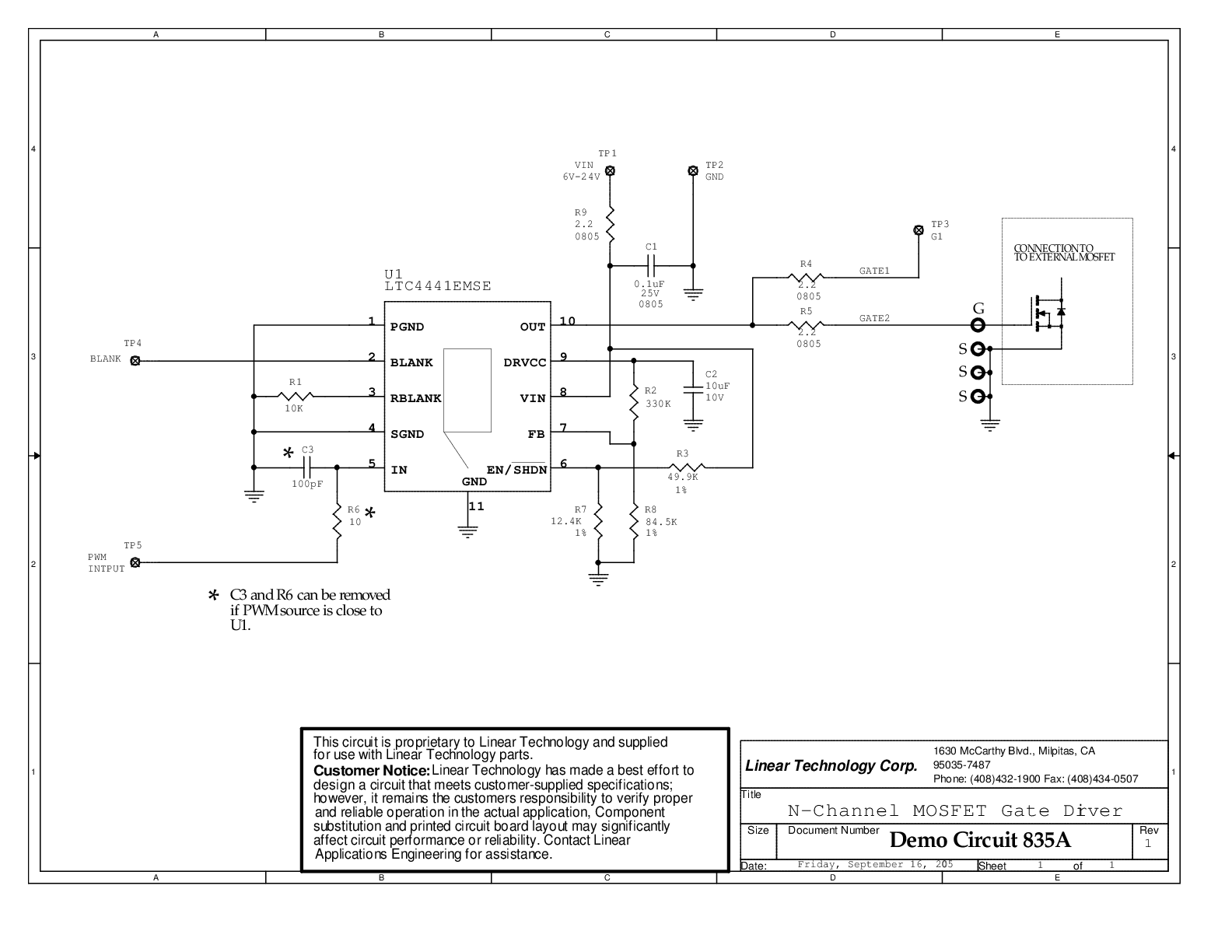

LTC4441EMSE Demo Board | 6A N-Channel MOSFET Driver
資料
リファレンス・デザイン
ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
