LTC4368: 双方向回路ブレーカを備える100V UV/OVおよび逆電圧保護コントローラ データシート (Rev. C)4/27/2017PDF1M
類似製品
製品概要
機能と利点
- 広い動作電圧範囲：2.5V ～60V
- 過電圧保護：最大100V
- –40Vまでの逆電源電圧保護
- 双方向電子式回路ブレーカ:
- +順方向電圧検出しきい値：+50mV
- –逆電圧：–50mV（LTC4368-1）
- –逆電圧：–3mV（LTC4368-2）
- ±1.5%で調整可能な低電圧および過電圧しきい値
- 低い動作電流：80μA
- 低シャットダウン電流：5μA
- バック・トゥ・バック接続のNチャネルMOSFETを制御
- 50Hzおよび60HzのAC電源を遮断
- ホットスワップ可能な電源入力
- ピンで選択可能な過電流自動リトライ・タイマまたはラッチオフ
- 10ピンMSOPおよび3mm×3mm DFNパッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
LTC4368は、高すぎる、低すぎる、または負になることもある電源電圧から、および順方向と逆方向の両方での過電流フォルトからアプリケーションを保護します。LTC4368は、外付けNチャネルMOSFETのペアのゲート電圧を制御し、電圧フォルトまたは電流フォルトが発生していない場合にのみ、確実に負荷が入力電源に接続されるようにします。
2つのコンパレータの入力で外付け抵抗分割器を使用して、過電圧（OV）および低電圧（UV）の設定ポイントを構成できます。電流検出抵抗により、順方向電流および逆電流回路ブレーカの電流しきい値を設定します。順方向電流フォルトの発生後に、LTC4368は電源をラッチオフするか、ユーザーによって調整可能な遅延の後に、再試行します。逆電流フォルトの発生後に、LTC4368は出力電圧が入力電圧より100mV下回るまで待機し、電源を負荷に再接続します。
LTC4368は、通電中の電源入力接続をデバウンスして50Hzおよび60HzのAC電源を遮断する、32msのターンオン遅延を備えています。UV/OVフォルトは、外付けMOSFETが再びオンするまでの32msの回復遅延もトリガします。
アプリケーション
- 逆バッテリ保護
- ポータブル機器
- 自動車用および産業用サージ保護
- エネルギー貯蔵システム
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

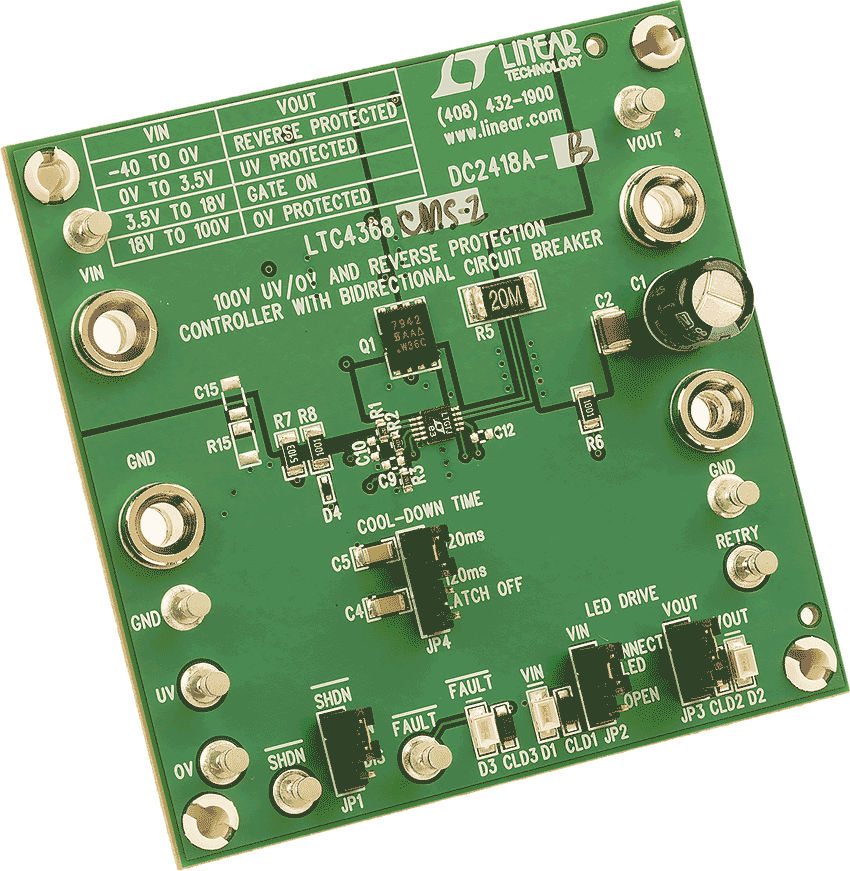

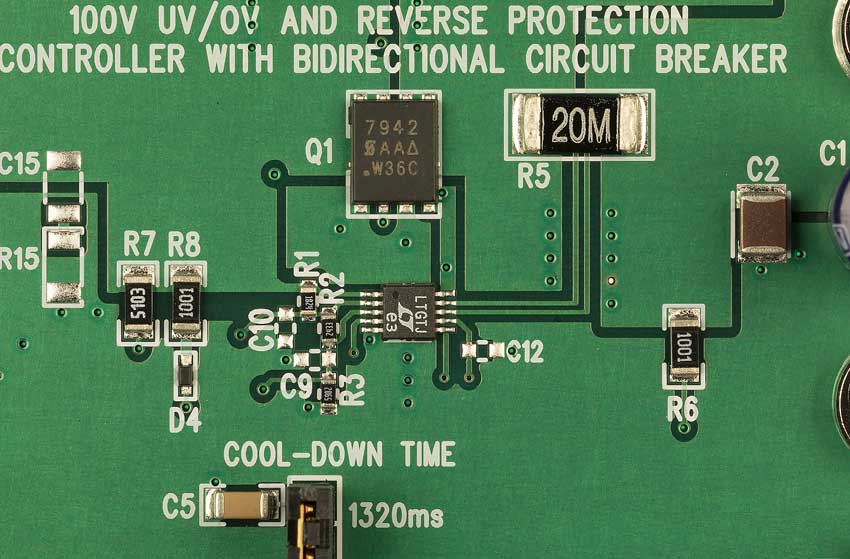

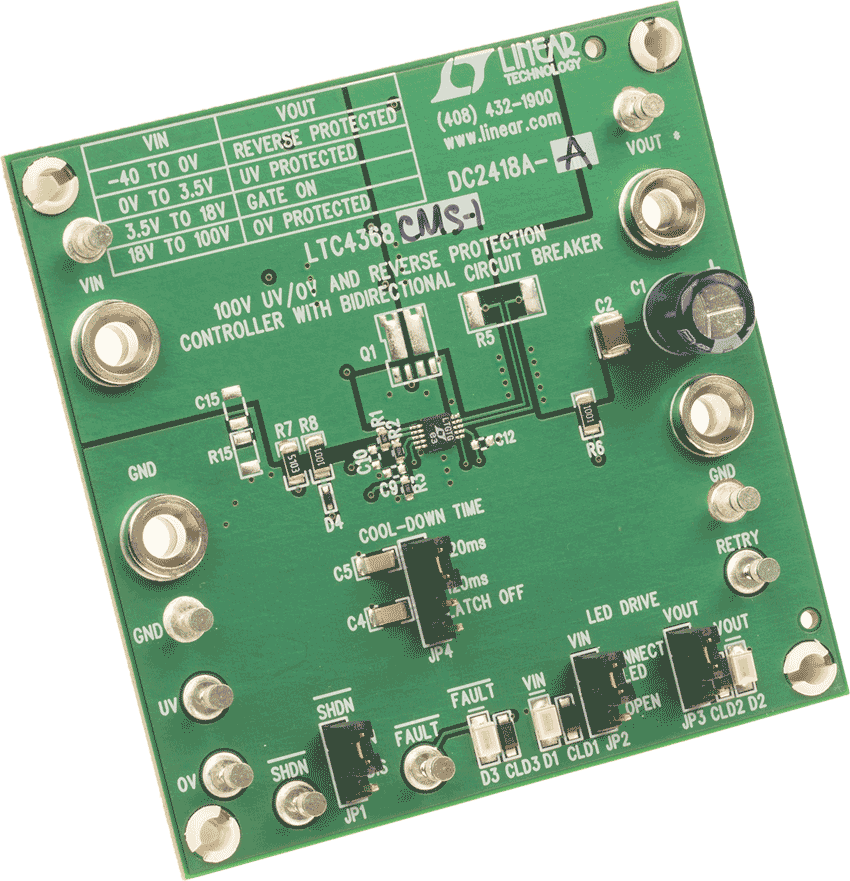

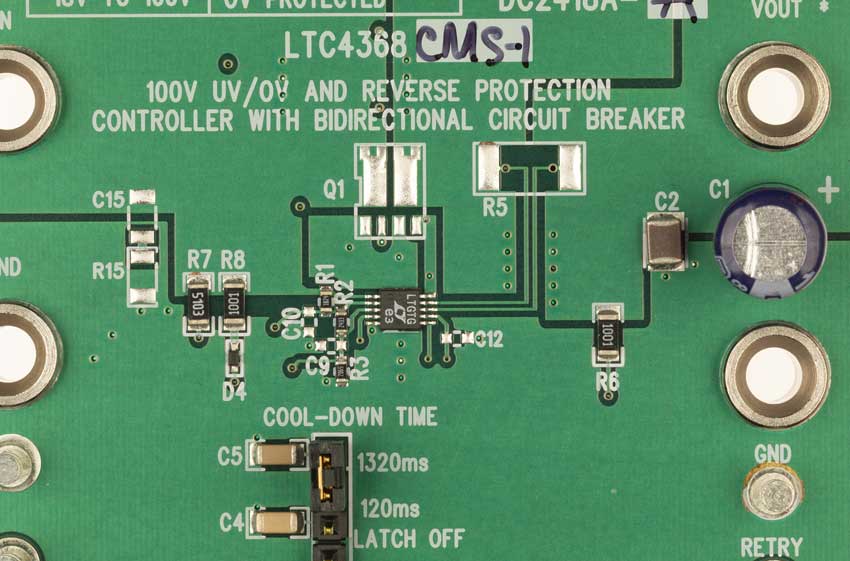

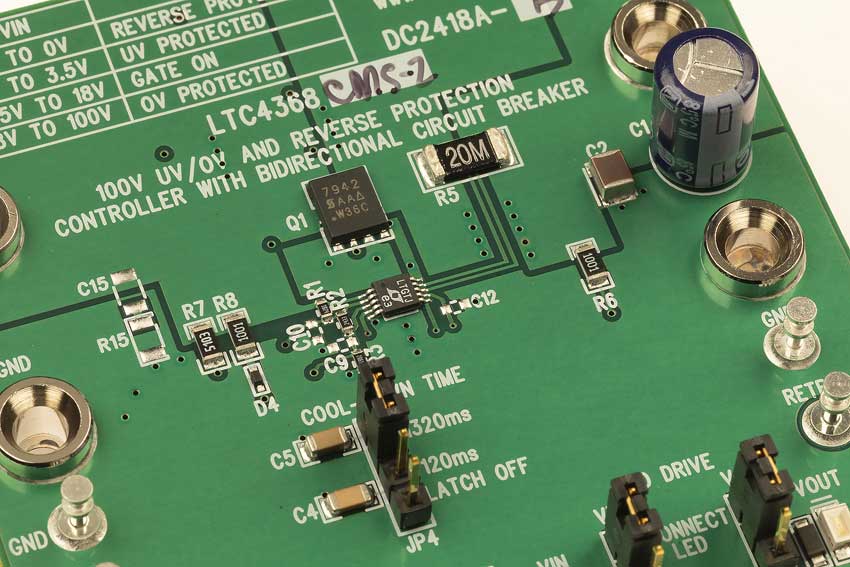

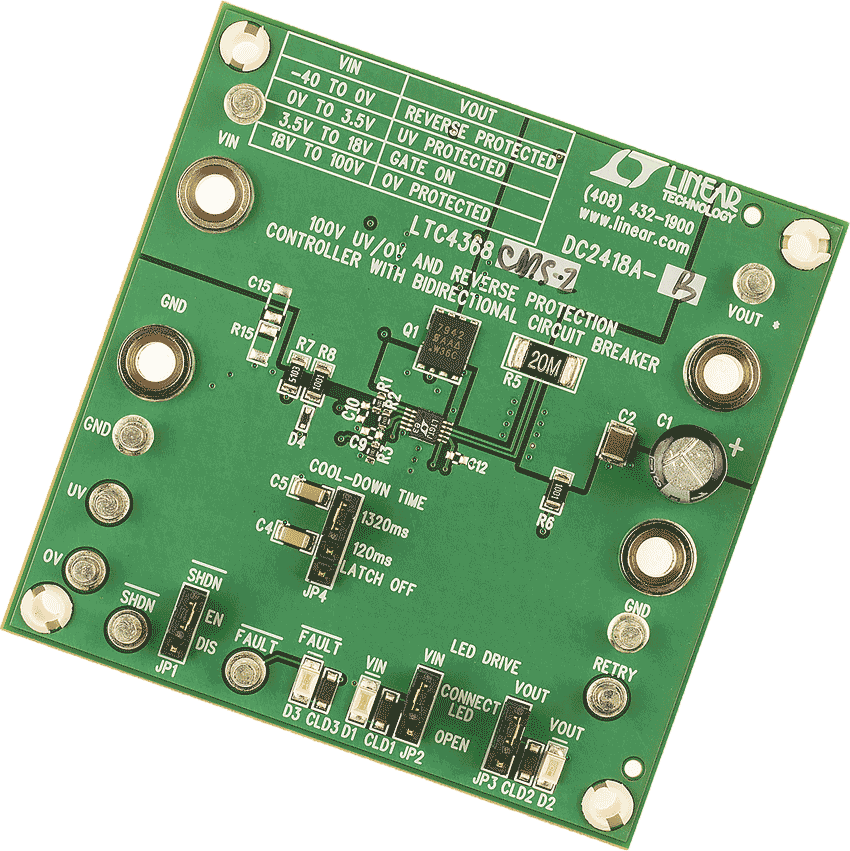

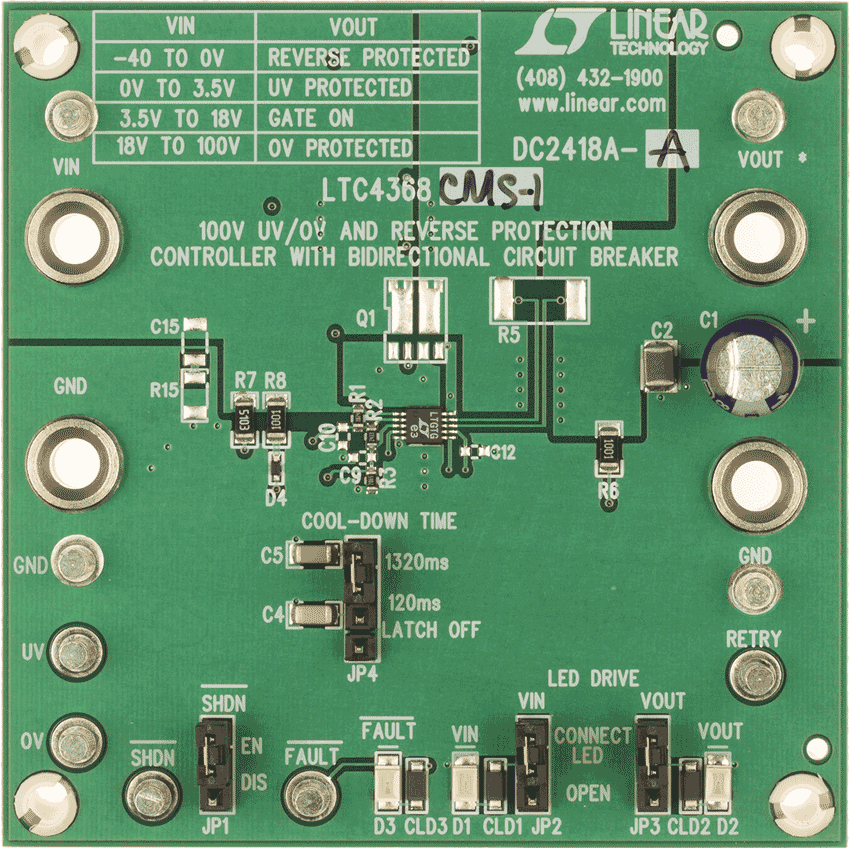

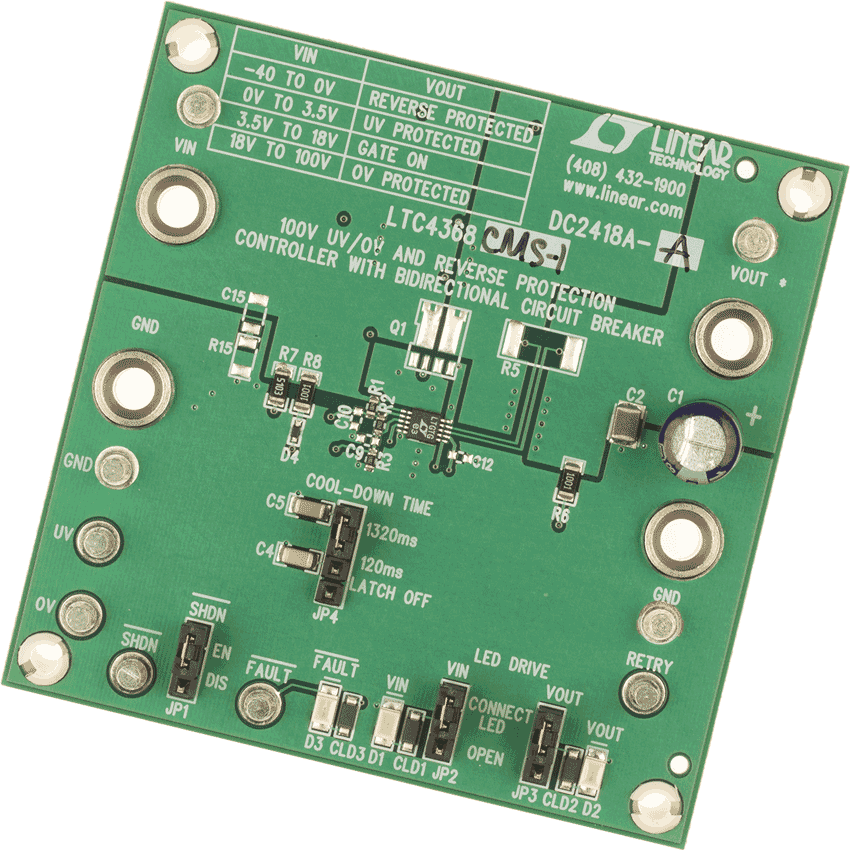

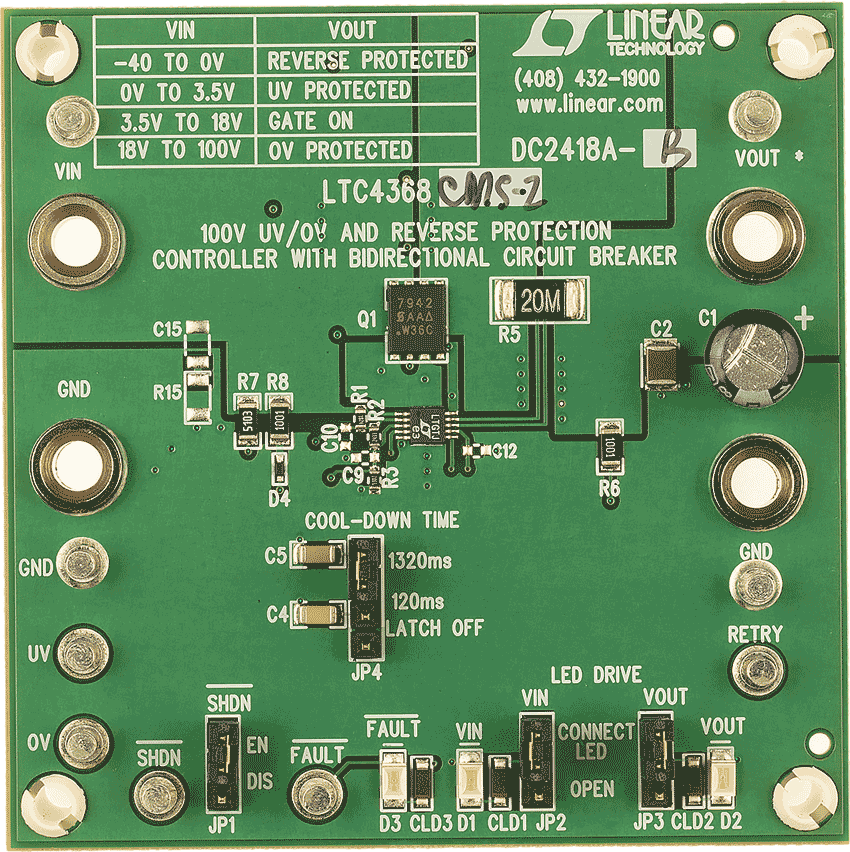

評価キット (3)
