製品情報

  • 広い動作電圧範囲：4V～80V
  • VCCクランプにより、80Vを超えるサージ耐圧
  • 調整可能な出力クランプ電圧
  • 入力電圧低下時に理想ダイオード・コントローラが出力電圧を保持
  • -40Vまでの逆入力保護
  • -20Vまでの逆出力保護
  • 過電流保護
  • 12Vでのシャットダウン時電流が低い：10μA
  • 調整可能なフォルト・タイマ
  • フォルト時の再試行デューティ・サイクル：0.1%（LTC4364-2）
  • 4mm x 3mmの14ピンDFNパッケージ、16ピンMSOPパッケージ、および16ピンSOパッケージで供給可能

理想ダイオード・コントローラを備えたLTC4364サージ・ストッパーは、高い電圧トランジェントから負荷を保護します。このデバイスは、外付けのNチャネルMOSFETパス・デバイス両端で生じる電圧降下を制御することにより、自動車での負荷遮断など、過電圧事象の発生時に出力を制限して安定化します。LTC4364には、タイミングが設定され、電流が制限された回路遮断器も内蔵されています。フォルト状態では、パス・デバイスがオフする前に、調整可能なフォルト・タイマの期限が切れるようにする必要があります。LTC4364-1はパス・デバイスをラッチ・オフしますが、LTC4364-2は遅延後、自動的に再起動します。LTC4364は、入力電源を正確にモニタして、過電圧（OV）状態および低電圧（UV）状態の有無を検査します。低電圧状態では外付けのMOSFETがオフに保たれ、過電圧状態では自動再試行がディスエーブルされます。

内蔵の理想ダイオード・コントローラは、逆入力保護および出力電圧保持のため、第2のMOSFETを駆動してショットキ・ダイオードを置き換えます。LTC4364は、MOSFET両端の順方向電圧降下を制御して、電源の故障時、電圧の低下時、または入力短絡時に発生する逆電流トランジェントを最小限に抑えます。


アプリケーション

  • 自動車/航空電子機器のサージ保護
  • ホット・スワップ/活線挿入
  • 冗長電源のOR接続
  • 出力ポートの保護
LTC4364
理想ダイオードを備えたサージ・ストッパー
4A, 12V Overvoltage Output Regulator with Ideal Diode Withstands 200V 1ms Transient at VIN Overvoltage Protector Regulates Output at 27V During Input Transient Product Package 1 Product Package 2 Product Package 3 Ideal Diode Holds Up Output During Input Short
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4364-1
  • LTC4364-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット
DC2027A-A

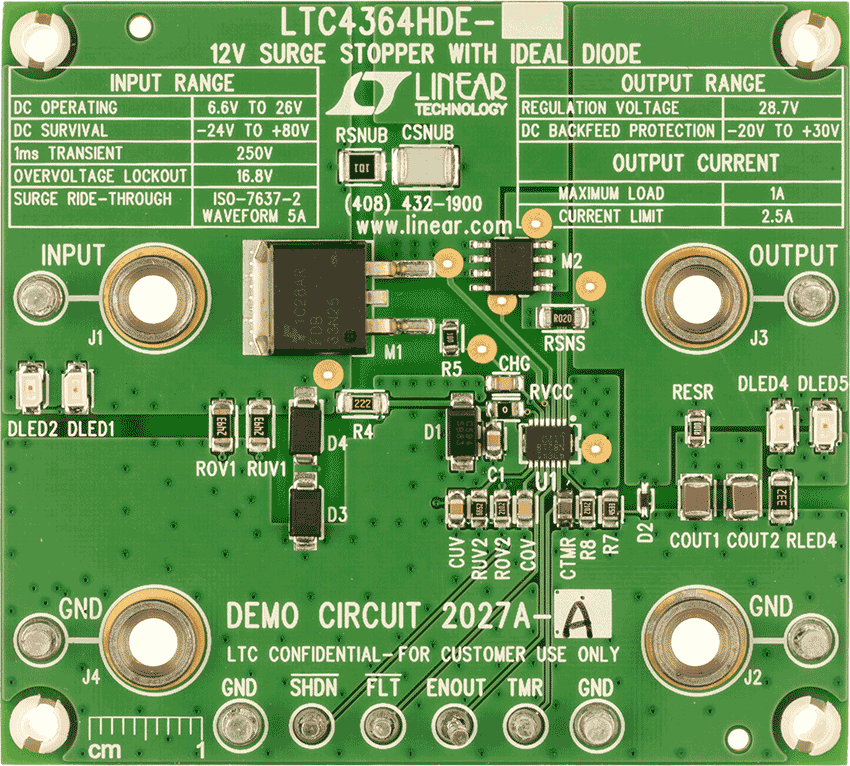

LTC4364DE-1 Demoboard: 12V Surge Stopper with Ideal Diode, Latch Off

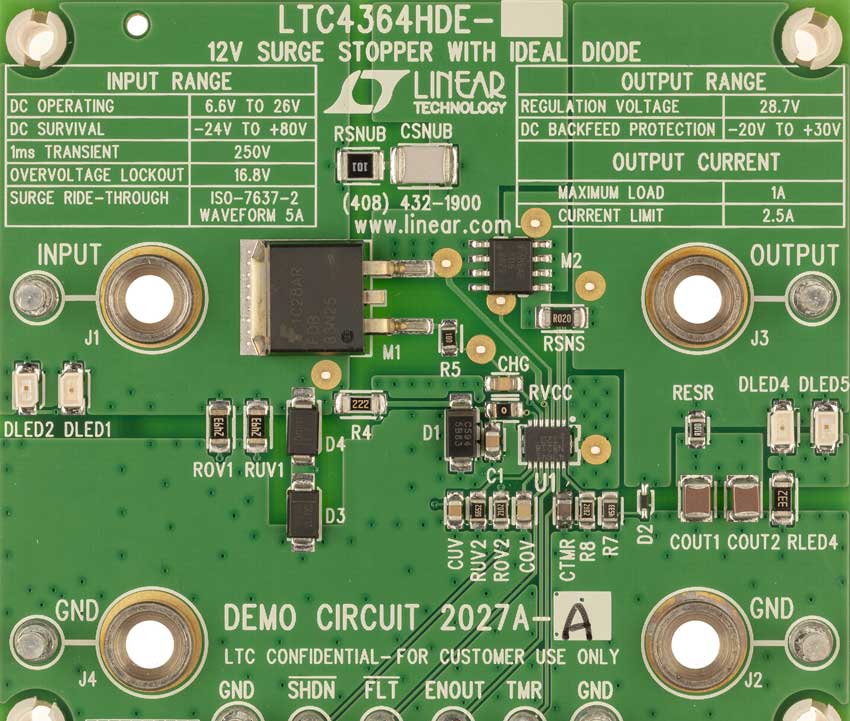

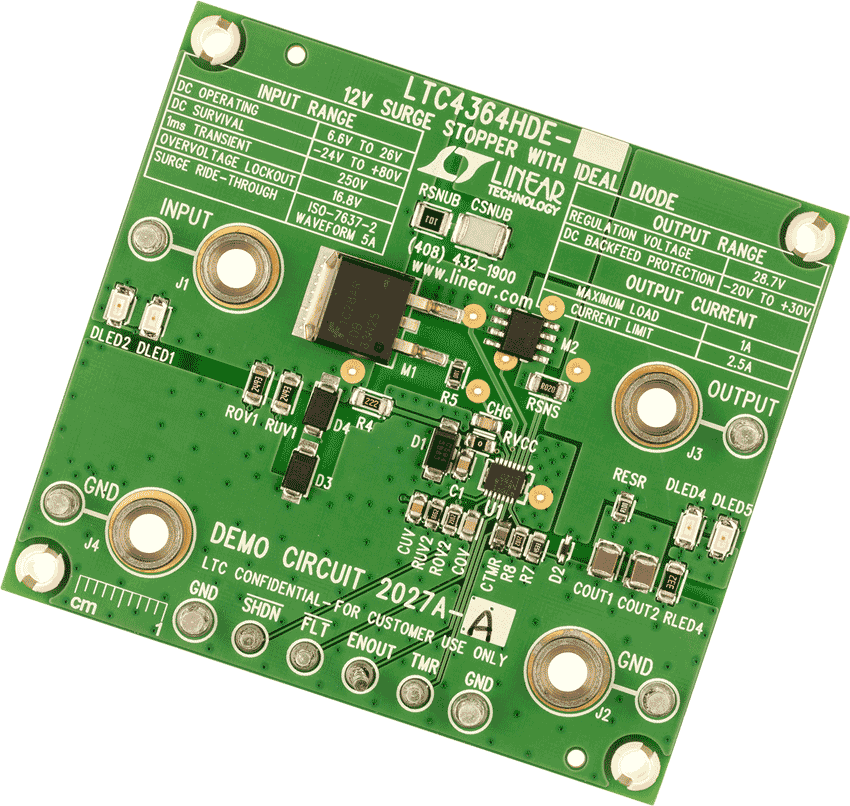

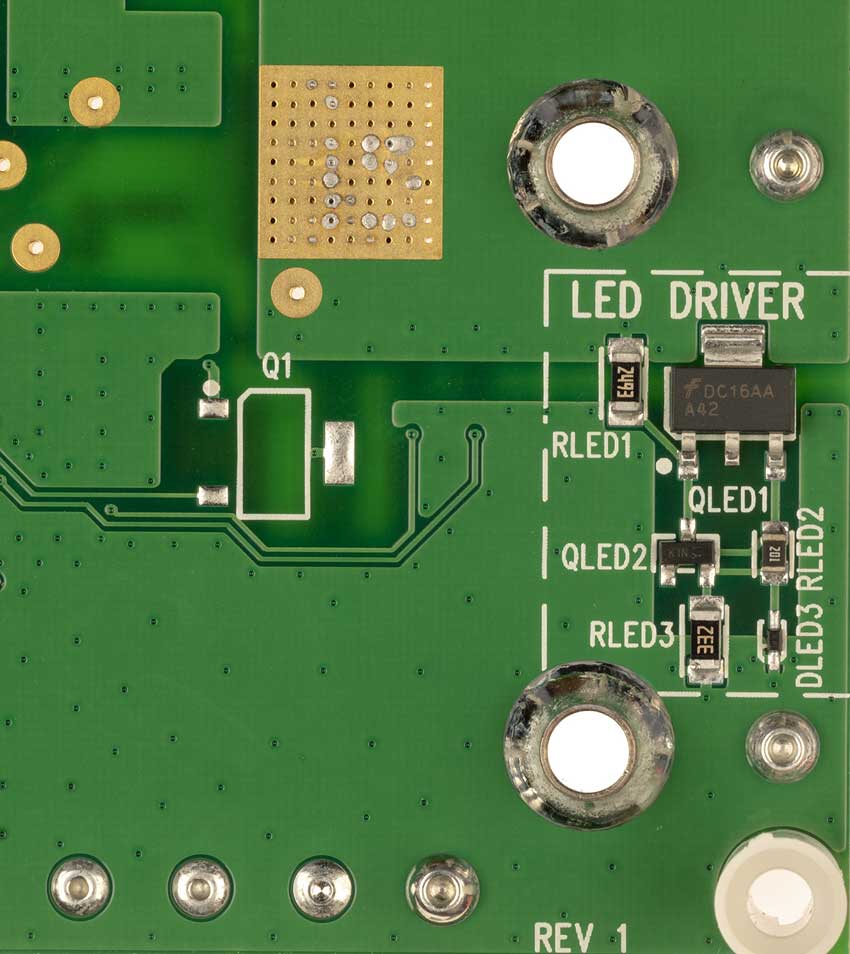

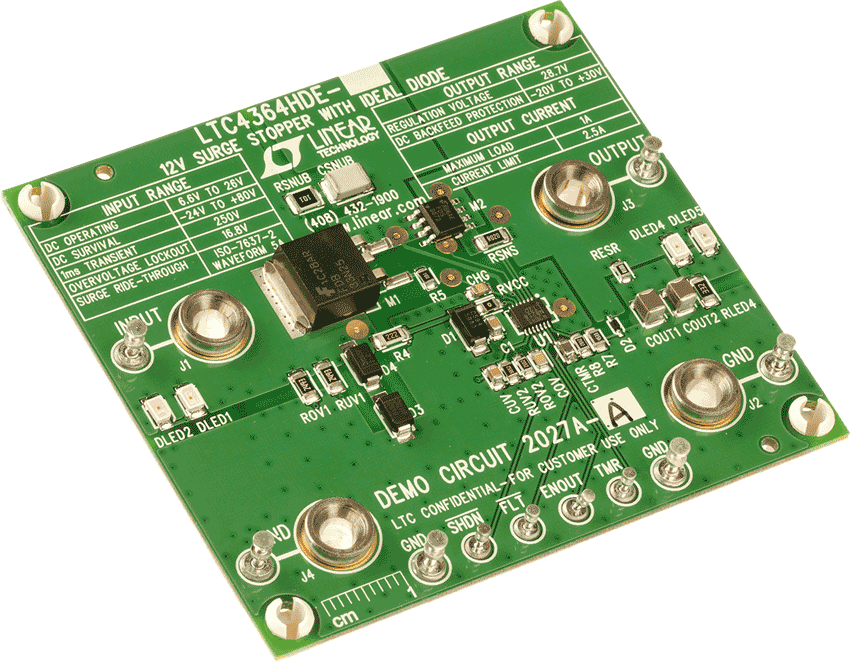

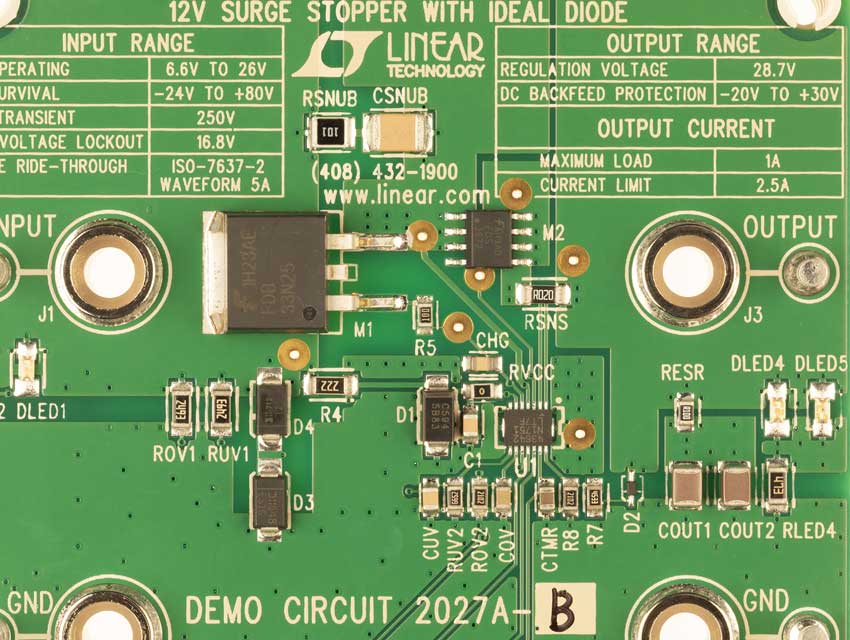

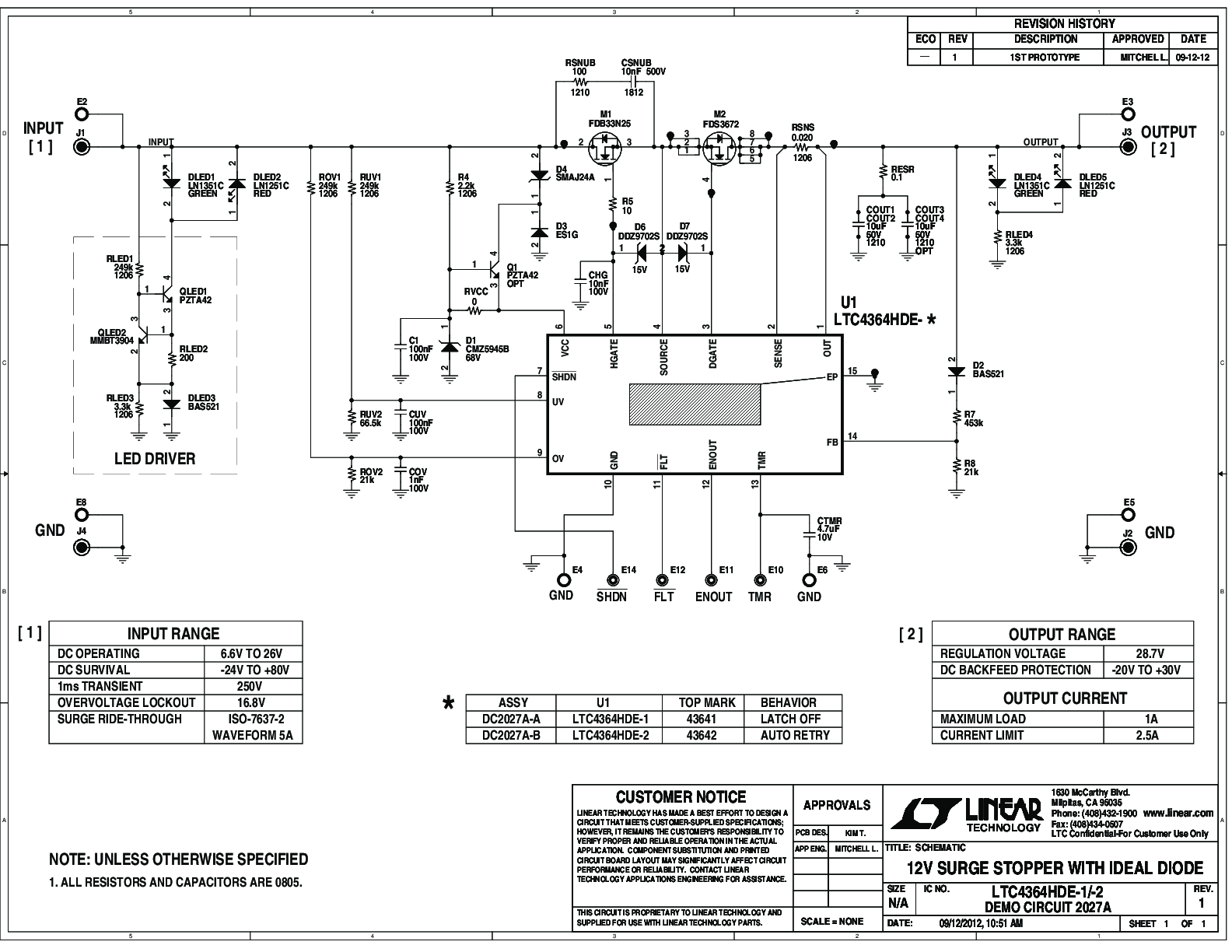

DC2027A-A Demo Board DC2027A-A Demo Board DC2027A-A Demo Board DC2027A-A Demo Board DC2027A-A Demo Board DC2027A-A - Schematic
DC2027A-B

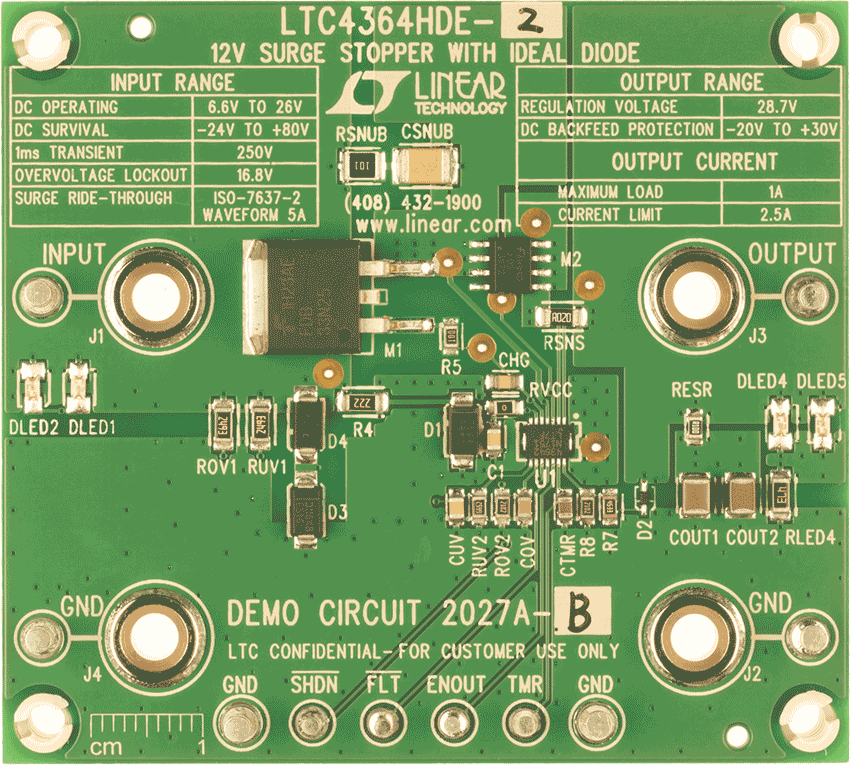

LTC4364DE-2 Demoboard: 12V Surge Stopper with Ideal Diode, Auto Retry

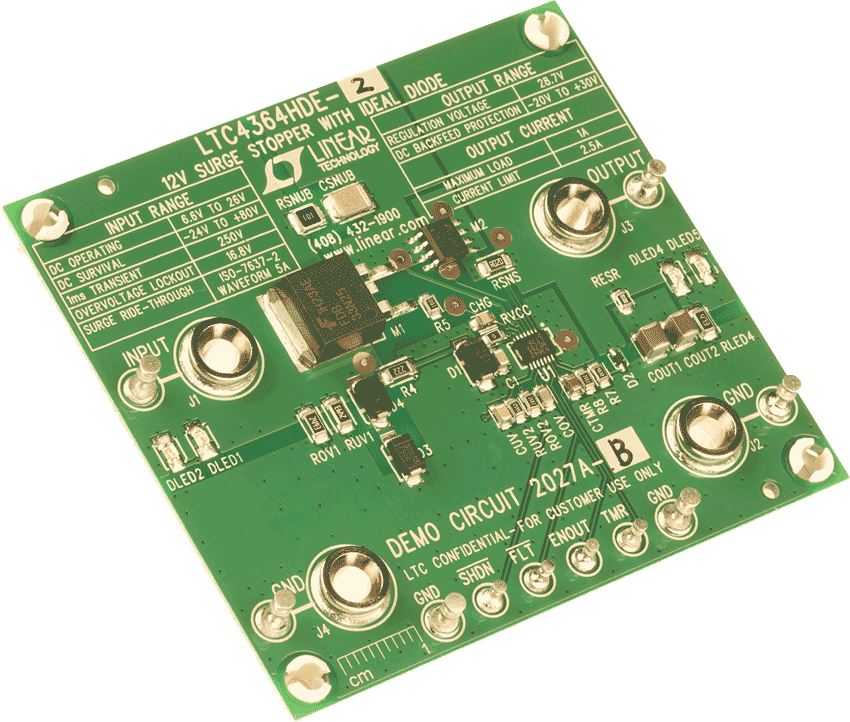

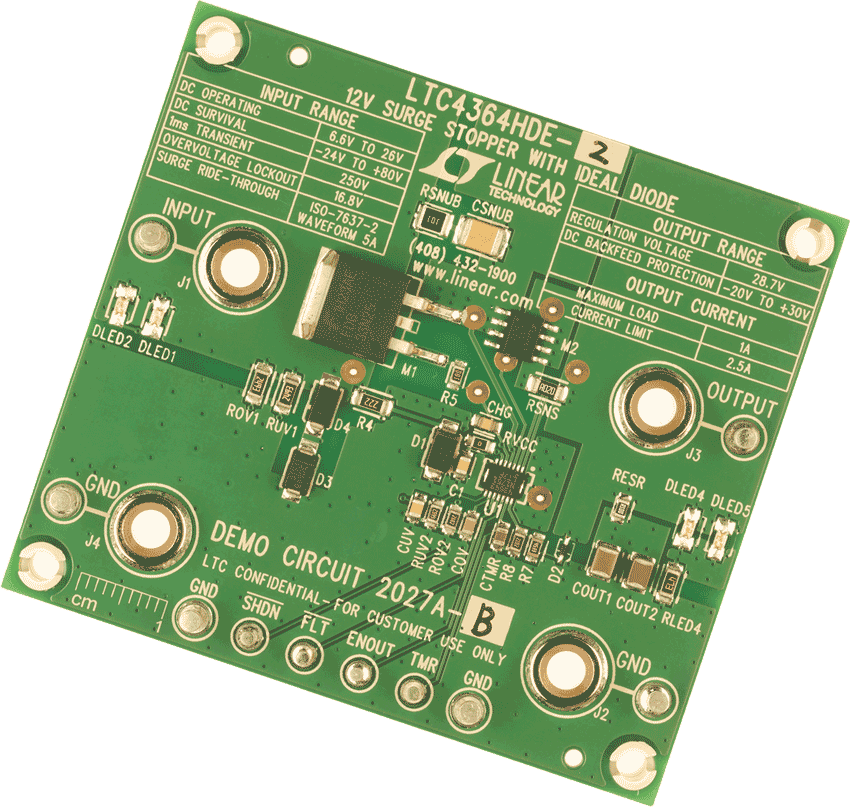

DC2027A-B Demo Board DC2027A-B Demo Board DC2027A-B Demo Board DC2027A-B Demo Board DC2027A-A - Schematic

リファレンス・デザイン

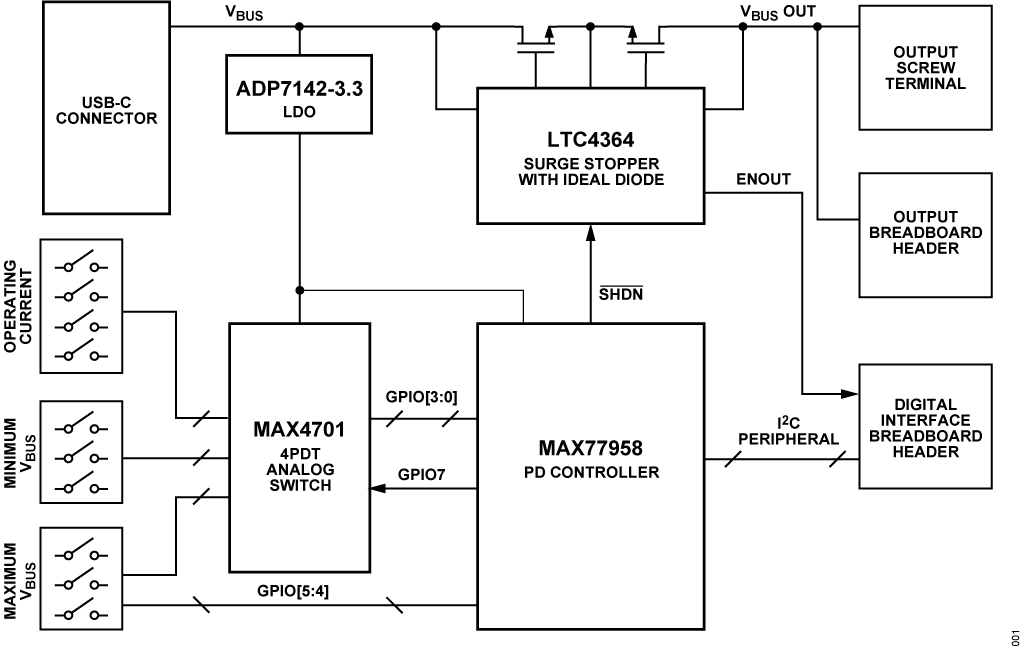

Figure 1. CN0581 Simplified Block Diagram
Figure 1. CN0581 Simplified Block Diagram

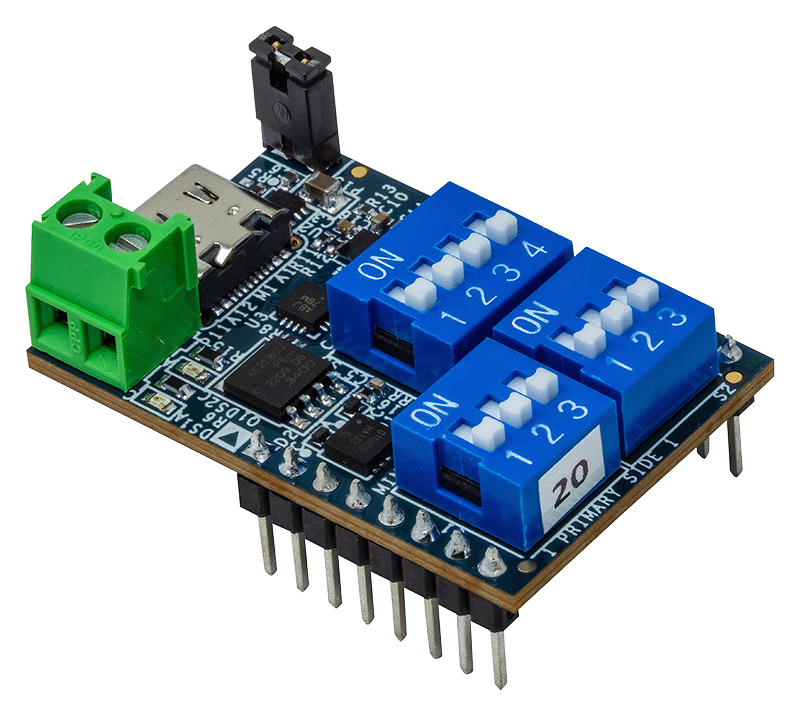

EVAL-CN0581-EBZ ANGLE View

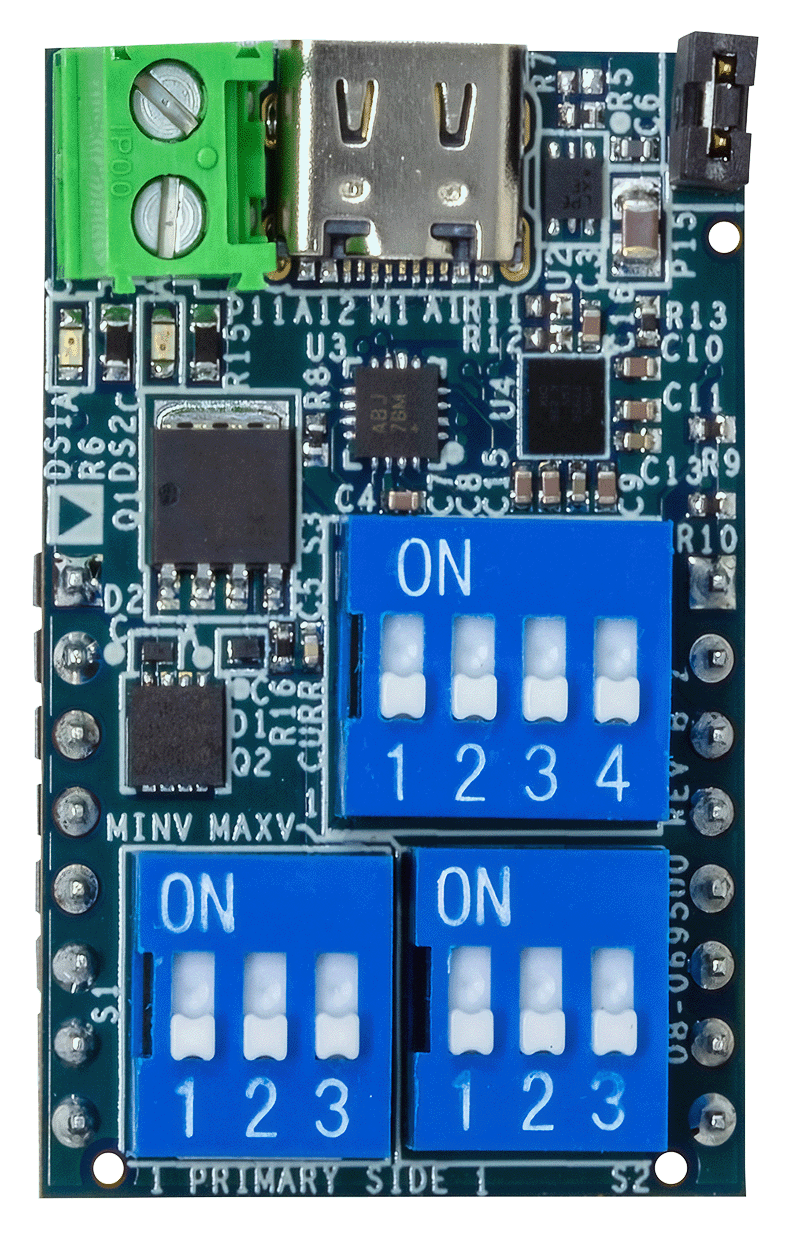

EVAL-CN0581-EBZ Top View

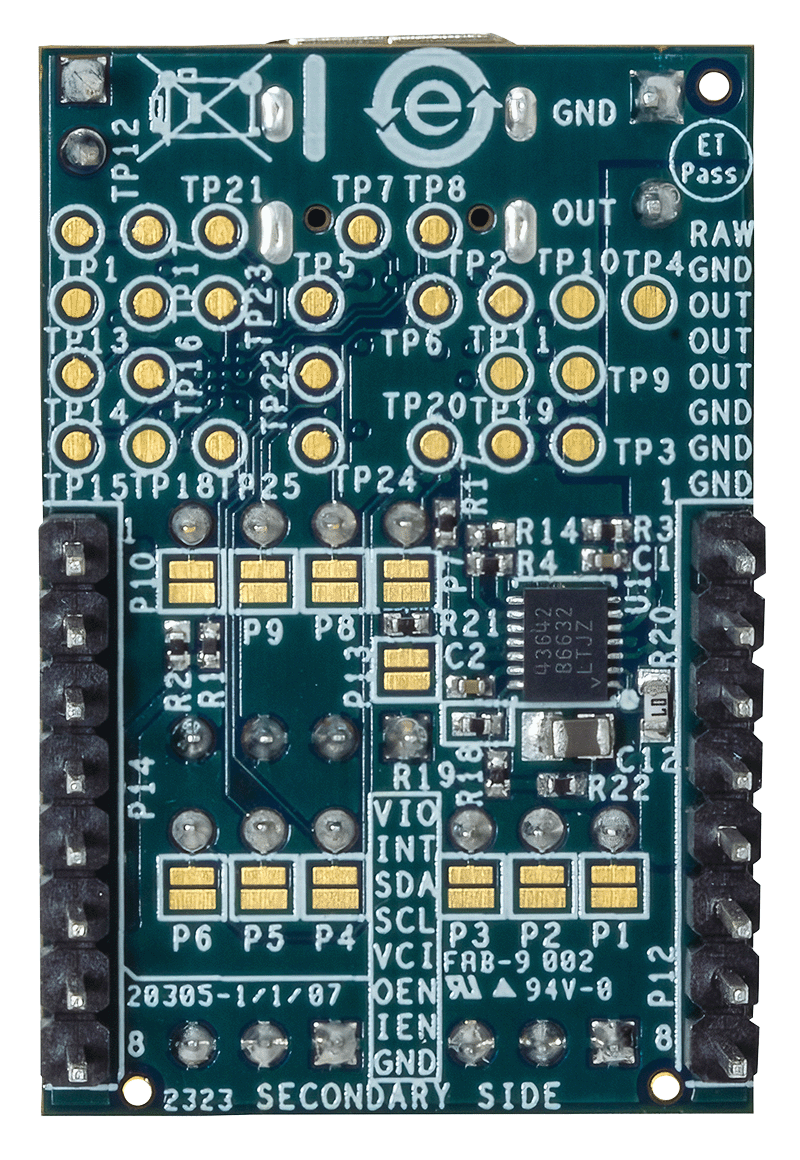

EVAL-CN0581-EBZ Bottom View
