LTC4366

高電圧サージ・ストッパー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

10 18, 2013 ellipse 日本語

LTC4366: 高電圧サージ・ストッパー データシート

データシートご利用上の注意
PDFファイルを開く external-link 554.00K
Documentation すべてのドキュメントを表示
LTspice LTC4366-2 Demo Circuit - Surge Protected Automotive 12V Supply (9-100V to 18V Clamp @ 4A) Download 2.00KB LTspice LTC4366 - Power Monitor, Control, and Protection Download 2.64 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 32
1Ku当たりの価格 最低価格：$3.18
特長
  • 堅牢なフローティング構成
  • 広い動作電圧範囲：9V～500V超
  • 調整可能な出力クランプ電圧
  • NチャネルMOSFETを制御
  • 調整可能な保護タイマ
  • 9秒の冷却タイマを内蔵
  • シャットダウン時の静止電流：IQ < 14μA

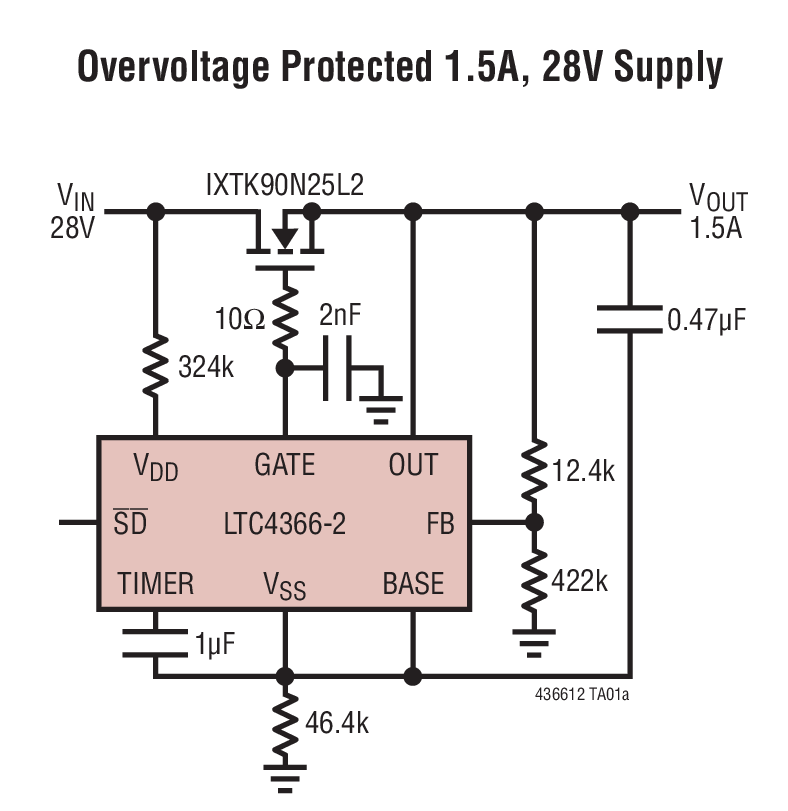

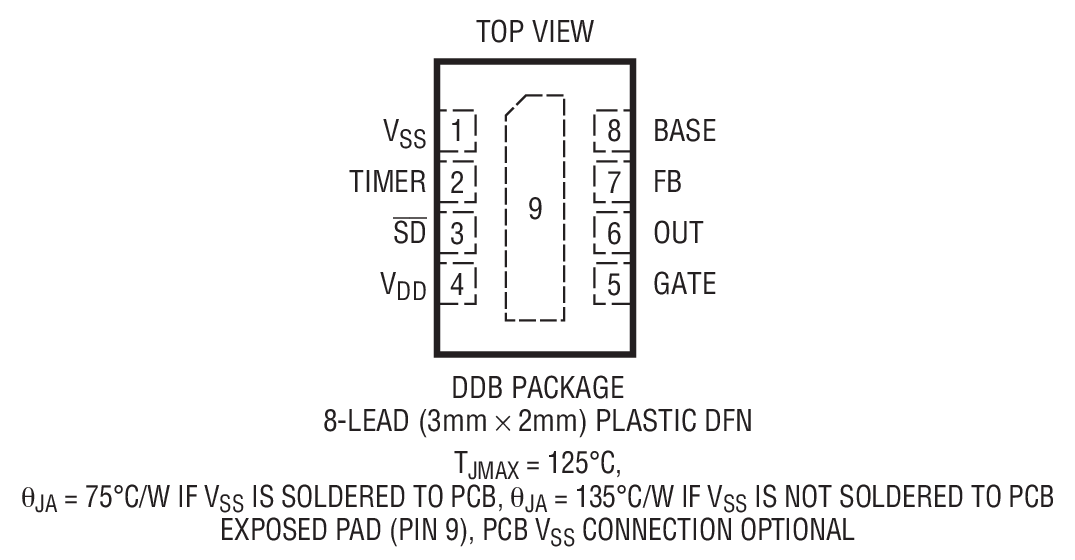

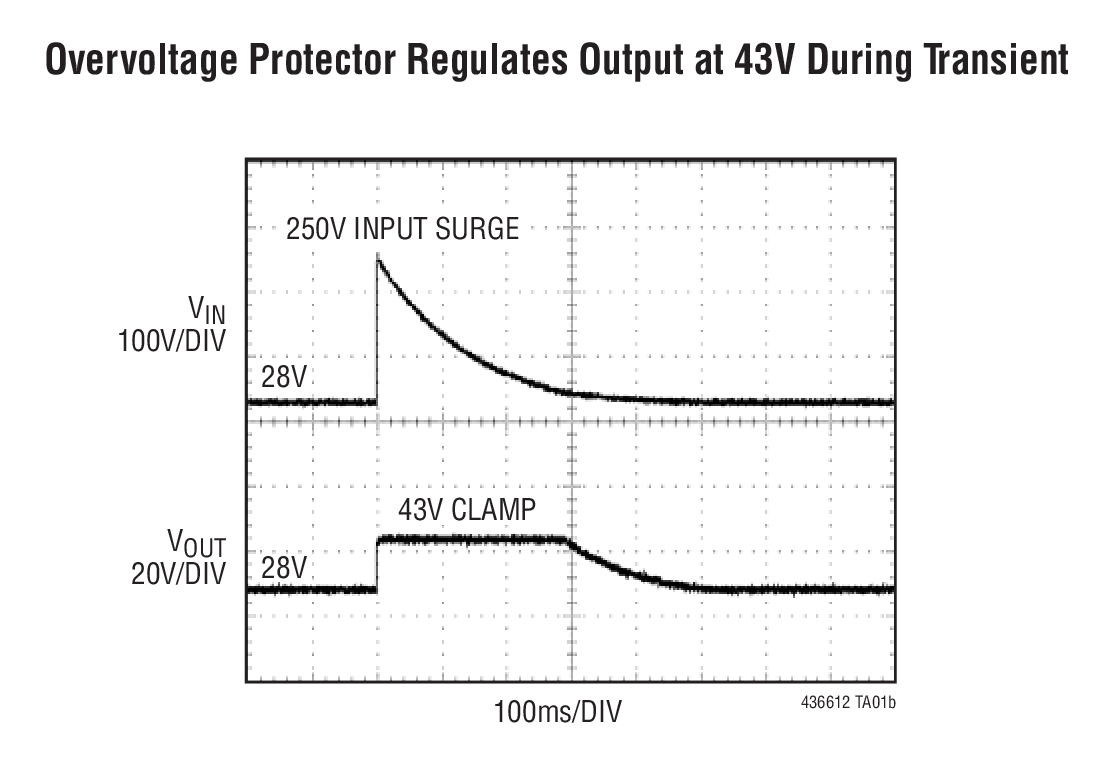

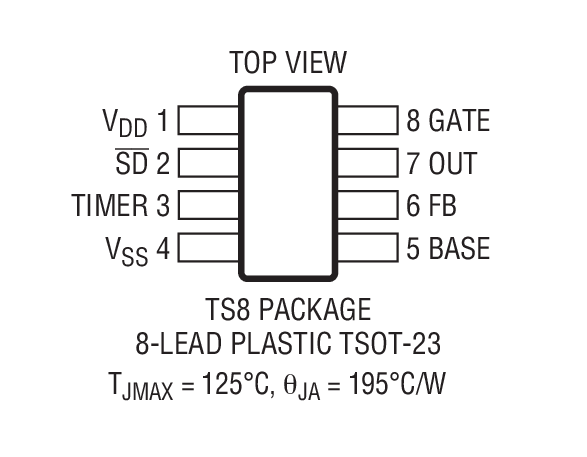

  • 8ピンTSOTパッケージおよび3mm × 2mmの8ピンDFNパッケージで供給可能
製品概要
show more Icon

LTC4366サージ・ストッパーは、高電圧トランジェントから負荷を保護します。LTC4366は、外付けNチャネルMOSFETのゲートを制御することにより、過電圧トランジェント時に出力を安定化します。MOSFETの両端に加わった過電圧が低下する間も、負荷は継続して動作できます。LTC4366は、戻り線に1本の抵抗を接続することによって絶縁され、電源に対してフロート状態になります。このため、出力電圧の上限を決める要因は、値の大きい抵抗を使用可能かどうかと、MOSFETの定格に絞られます。

調整可能な過電圧タイマがサージ発生時でのMOSFETの損傷を防止するのに対して、補助の9秒タイマはMOSFETの冷却時間を確保します。シャットダウン・ピンにより、静止電流はシャットダウン時に14μA未満に減少します。フォルト発生後、LTC4366-1はオフにラッチするのに対して、LTC4366-2は自動再試行を行います。


アプリケーション

  • 産業用機器、自動車、および航空電子機器のサージ保護
  • 高電圧のDC分散給電
  • 28V車両システム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4366-2 Demo Circuit - Surge Protected Automotive 12V Supply (9-100V to 18V Clamp @ 4A) (Rev.F) Download 2.00KB LTspice LTC4366 - Power Monitor, Control, and Protection Download 2.64 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 32
1Ku当たりの価格 最低価格：$3.18
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4366

資料

10
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 技術記事
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/26/2015
English

LTC4366: High Voltage Surge Stopper Data Sheet

PDFファイルを開く

redirect
291.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 10/18/2013
日本語

LTC4366: 高電圧サージ・ストッパー データシート

PDFファイルを開く

redirect
554.00K
download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

PDF

更新 10/09/2012
English

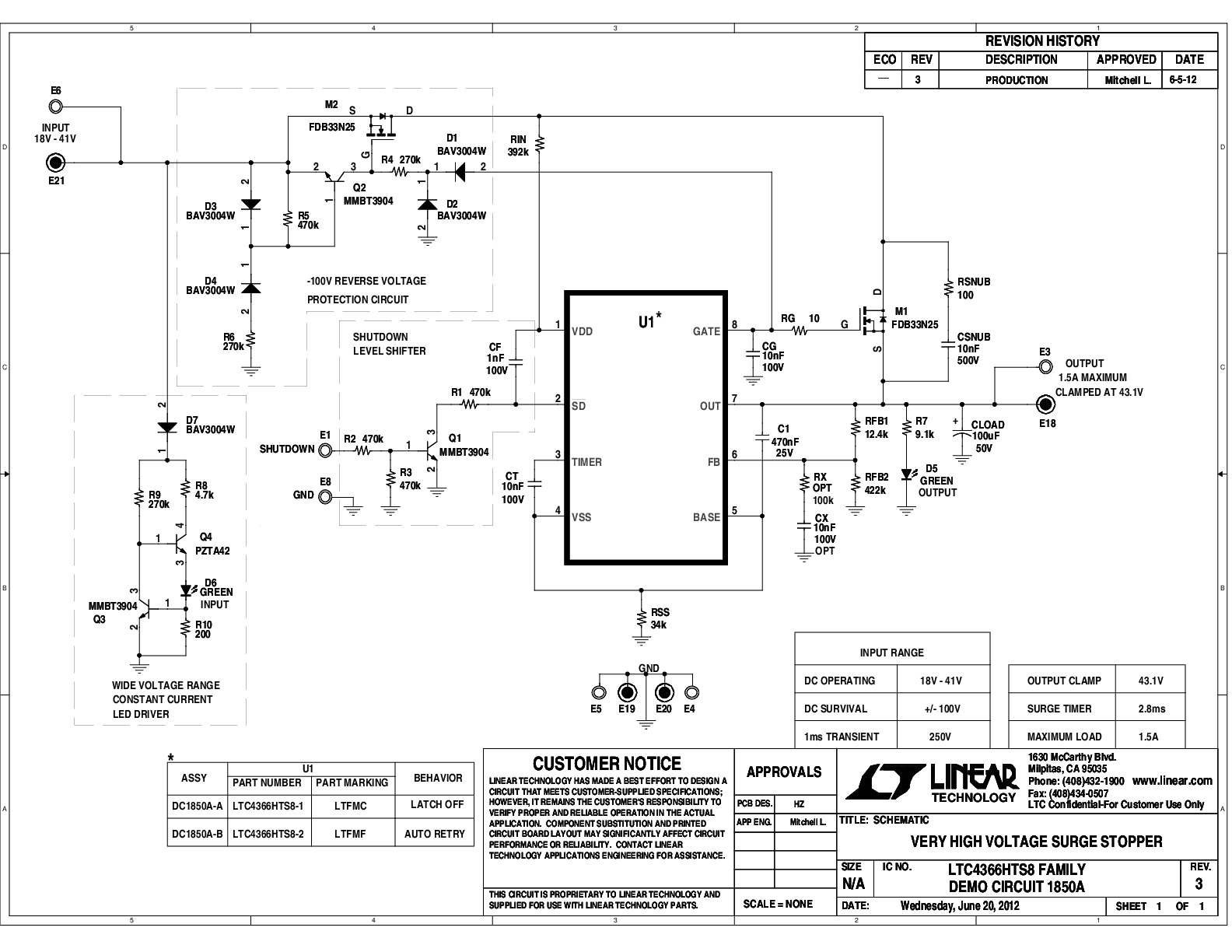

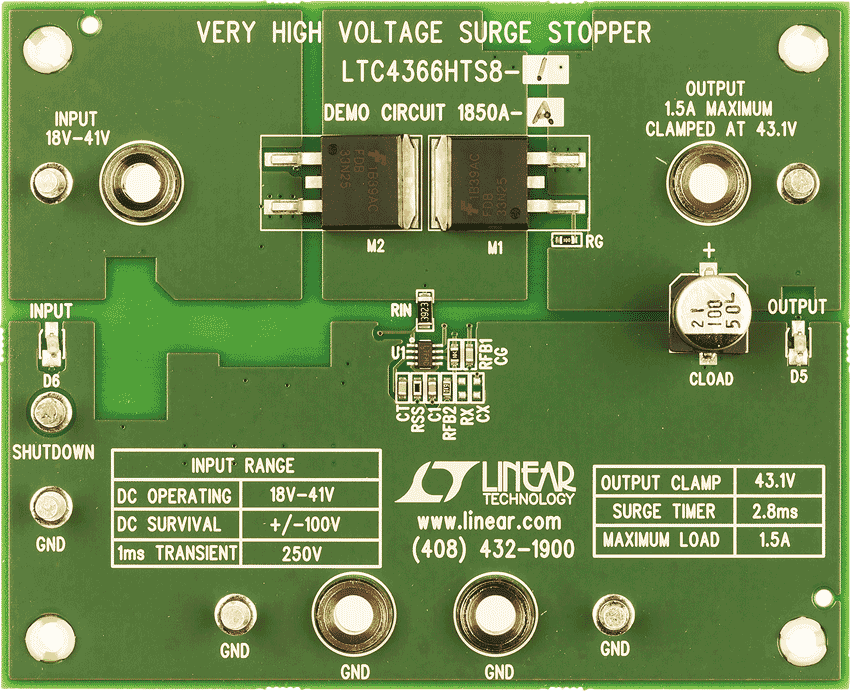

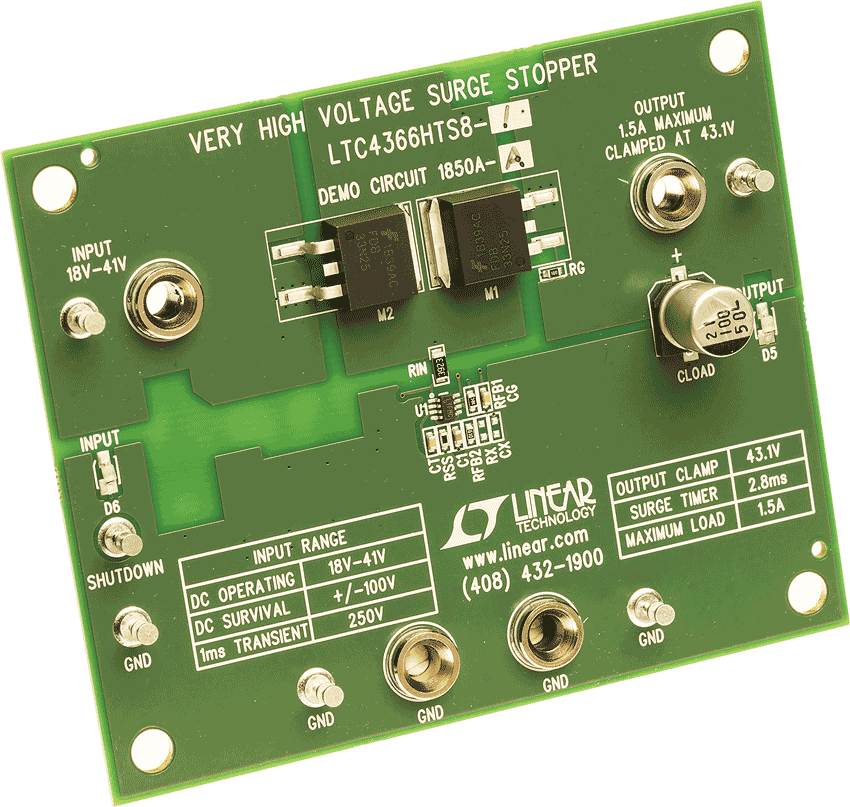

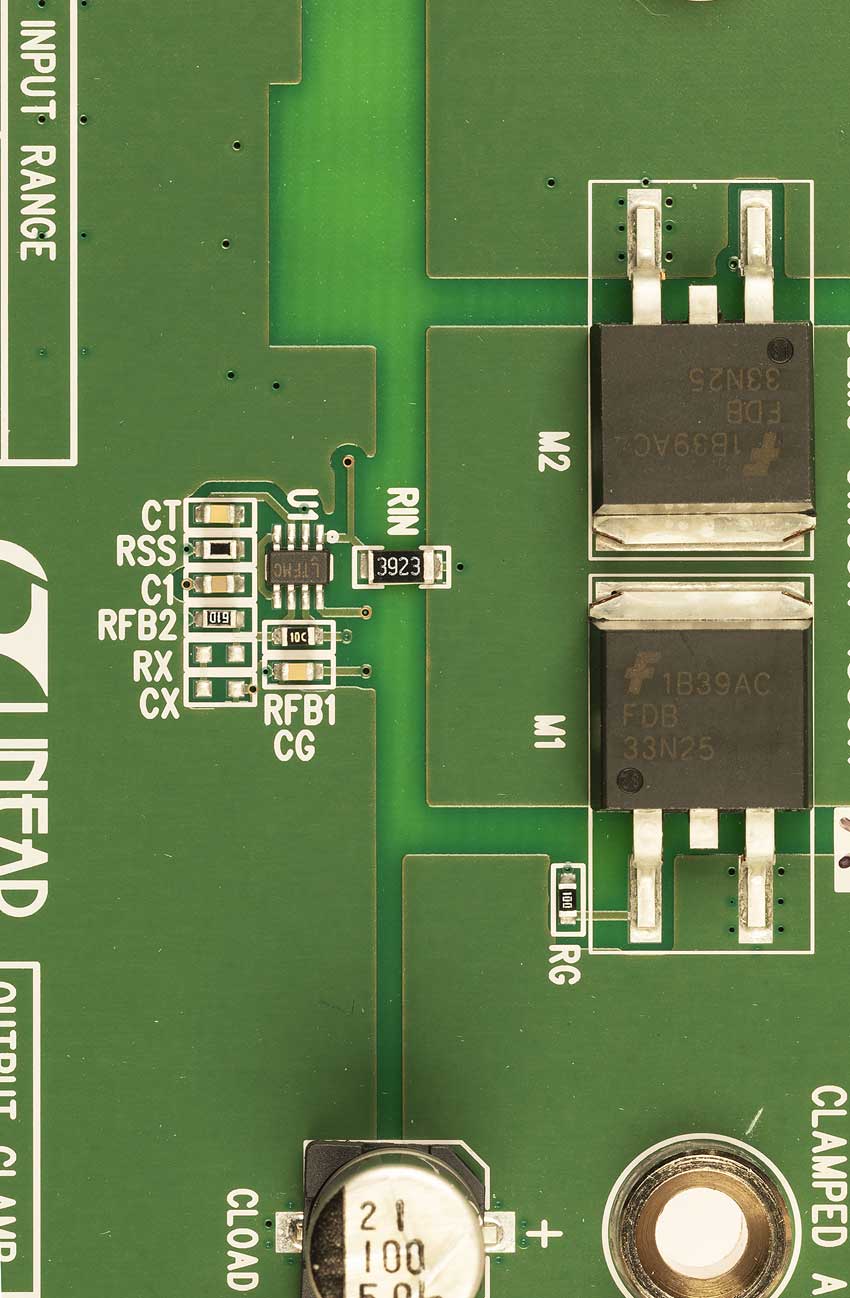

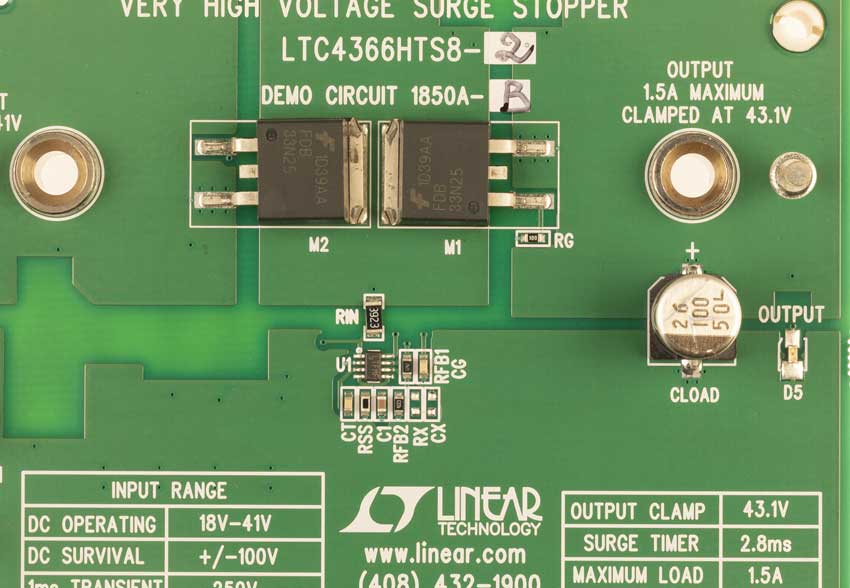

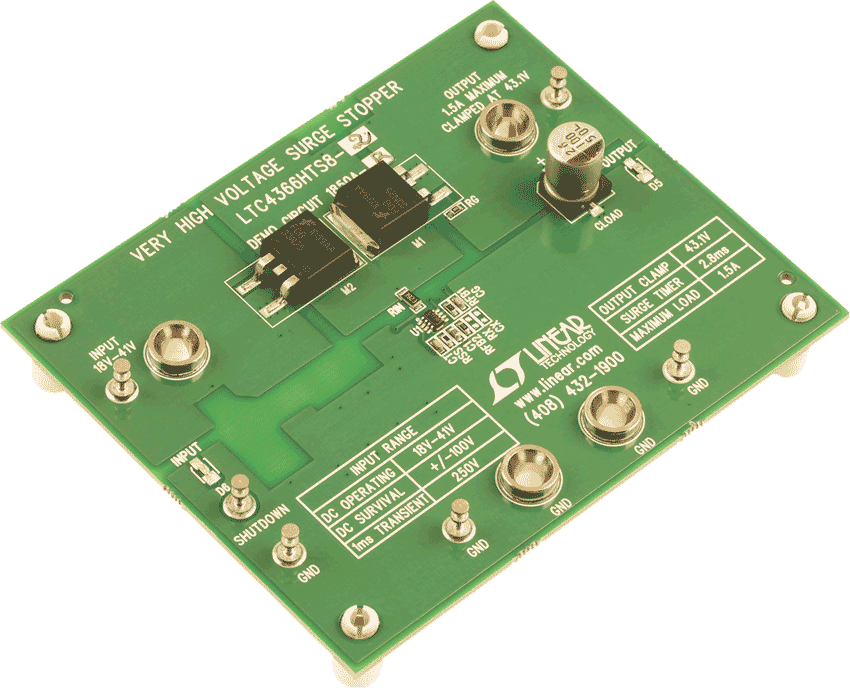

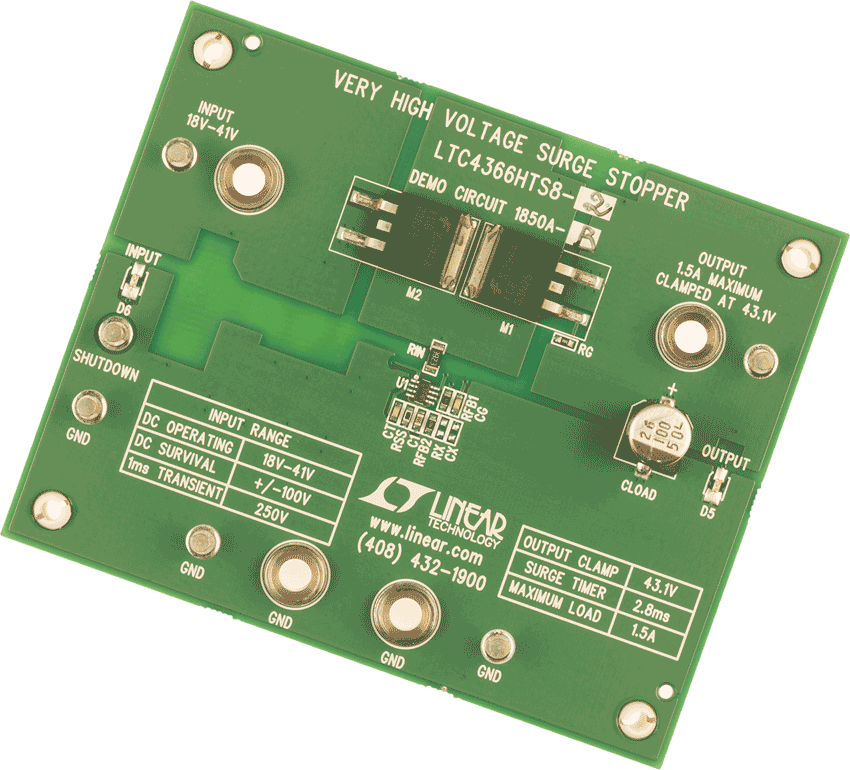

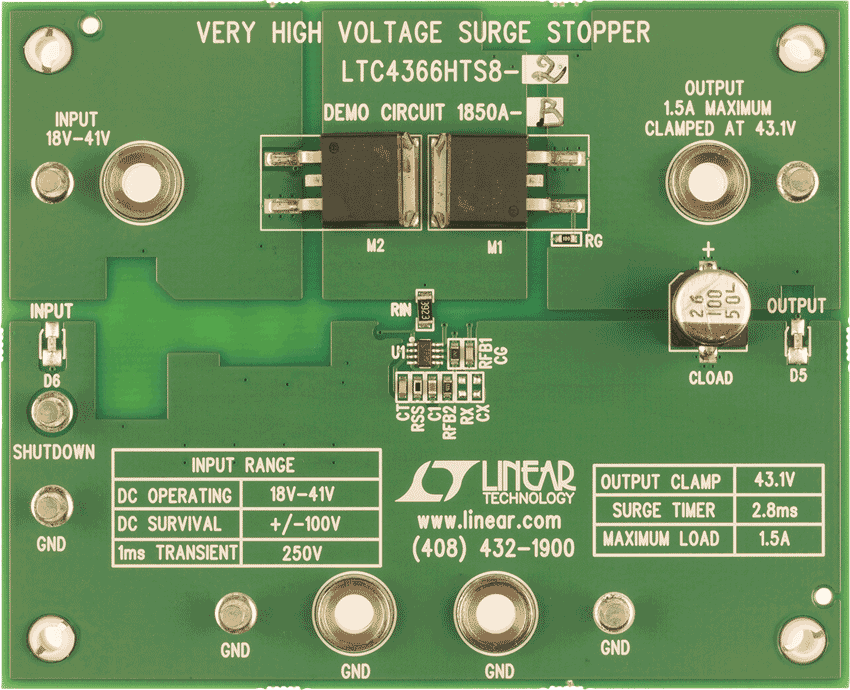

DC1850 - Demo Manual redirect icon

327.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/22/2014
English
DC2150A - Demo Manual redirect icon

439.00K

download

PDFをダウンロード

技術記事

5

PDF Vector

PDF

更新 02/28/2012
English
Surge Stopper IC Protects Loads From >500V Power Supply Surges redirect icon

3.00M

download

PDFをダウンロード

PDF Vector

HTML

更新 04/01/2014
English
High Voltage Surge Stoppers Ease MIL-STD-1275D Compliance by Replacing Bulky Passive Components redirect icon

PDF Vector

HTML

更新 04/01/2014
日本語
大型のパッシブ・コンポーネントと置き換えてMIL-STD-1275Dへの適合を容易にする高電圧サージ・ストッパ redirect icon

PDF Vector

HTML

更新 11/25/2014
English
Surge Stoppers Ease MIL-STD-1275D Compliance redirect icon

PDF Vector

HTML

更新 11/25/2014
日本語
サージ・ストッパによる MIL-STD-1275D 準拠の容易化 redirect icon

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R547 Reliability Data redirect icon

146.93 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 8
show more Icon

データシート 2

LTC4366: High Voltage Surge Stopper Data Sheet
LTC4366: 高電圧サージ・ストッパー データシート

信頼性データ 1

R547 Reliability Data

ユーザ・ガイド 2

DC1850 - Demo Manual
DC2150A - Demo Manual

技術記事 3

大型のパッシブ・コンポーネントと置き換えてMIL-STD-1275Dへの適合を容易にする高電圧サージ・ストッパ
サージ・ストッパによる MIL-STD-1275D 準拠の容易化
Surge Stopper IC Protects Loads From >500V Power Supply Surges

プレス・リリース 2

DC2150A - MIL-STD-1275D への適合を容易にするサージ・ストッパ・ソリューション
LTC4366 - 制限なく過電圧保護を行うフローティング・サージ・ストッパー

製品セレクタ・カード 1

サージ・ストッパー

ソリューション・カタログ 1

LTC4366 - Surge Stopper

ビデオ

2

Thumbnail Image

ビデオ

2017-09-18

Floating Surge Stopper Provides Unlimited Overvoltage Protection

さらに詳しく
Thumbnail Image

ビデオ

2017-09-18

Surge Stoppers Video Product Brief

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
