LT2940

電力・電流モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

6 27, 2011 ellipse 日本語

LT2940: 電力・電流モニタ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LT2940 - Power Monitor, Control, and Protection Download 2.12 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.48
特長
  • 4象限電力測定
  • 電力測定精度：±5%
  • 4V～80Vのハイサイド検出、最大100V
  • 電流モードの電力および電流出力
  • 500kHzを超える出力帯域幅
  • 電流測定精度： ±3%
  • 電源範囲：6V～80V、最大100V
  • 反転および非反転のオープンコレクタ・コンパレータ出力

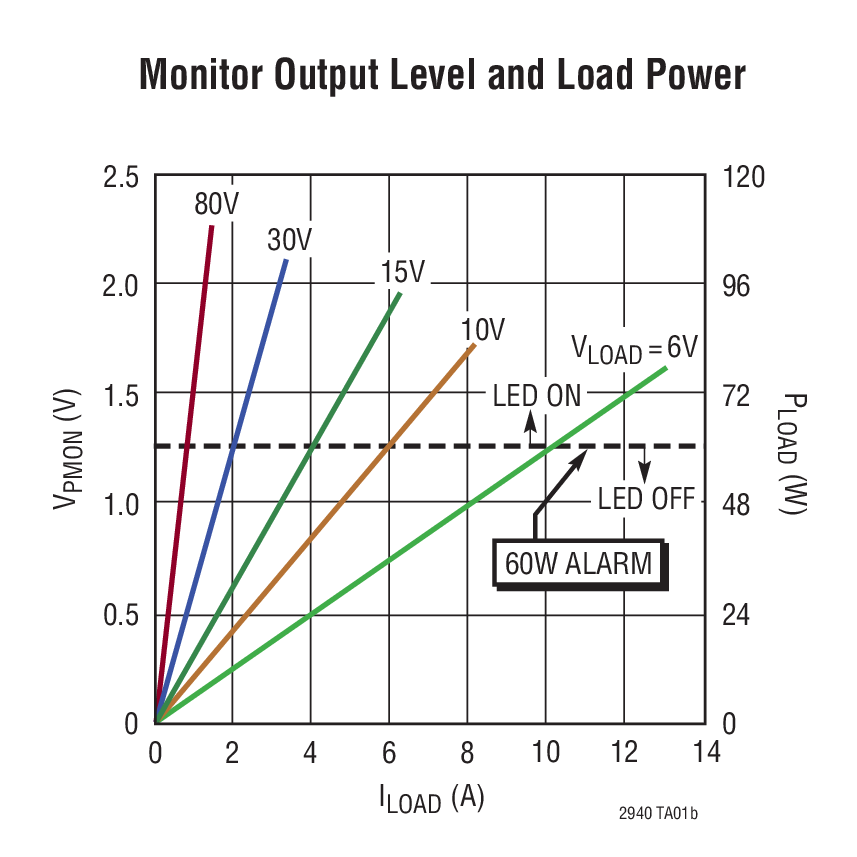

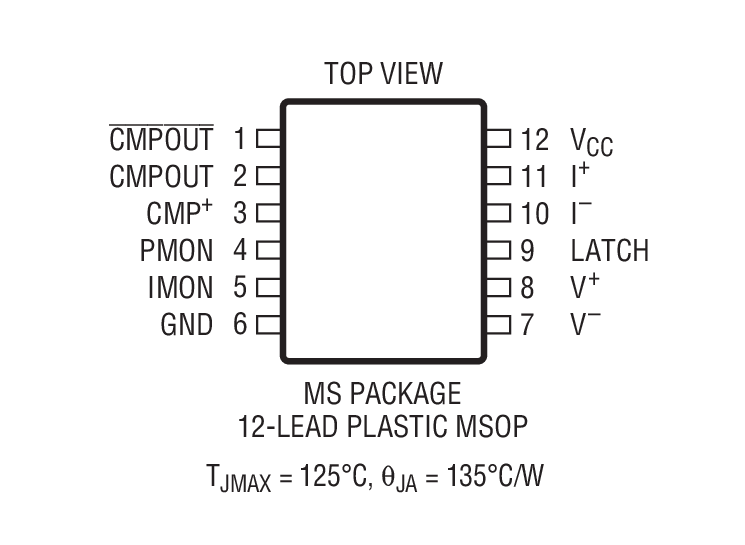

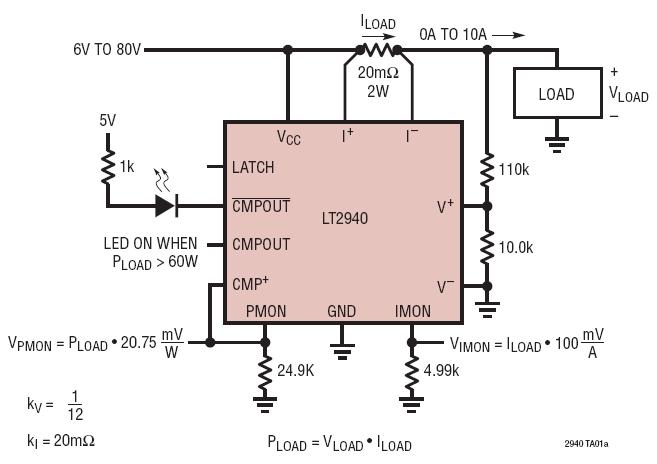

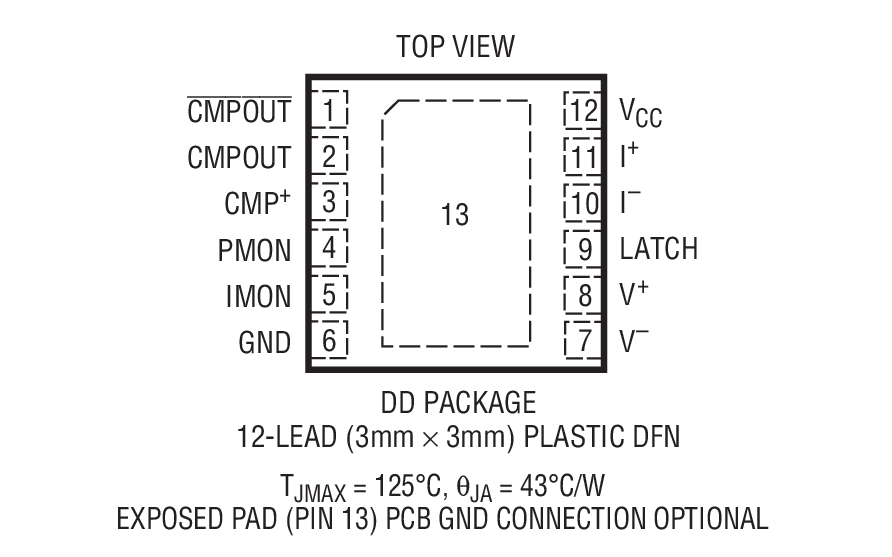

  • 12ピンDFN (3mm × 3mm)および 12ピンMSOP パッケージ
製品概要
show more Icon

LT2940 は、ハイサイド電流と差動電圧を測定し、乗算して、瞬時電力に比例した電流を出力します。双方向のハイサイド電流と正負の電圧差は、四象限乗算器とプッシュプル出力段が適切に処理するので、LT2940 は順方向と逆方向の電力フローを示すことができます。

LT2940 は、反転と非反転のオープン・コレクタ出力を備えたコンパレータを内蔵しているので、それだけで電力レベル・モニタとして機能することができます。さらに、検知されたハイサイド電流に比例した出力電流により電流のモニタが可能です。これらは電流モードの出力なので、外部に接続する抵抗やコンデンサを選択するだけで、スケーリング、フィルタリング、および時間積分を簡単に行うことができます。


アプリケーション

  • ボードレベルの電力および電流モニタリング
  • ライン・カードおよびサーバの電力モニタリング
  • 電力検出回路ブレーカ
  • 電力制御ループ
  • 電力/エネルギー・メータ
  • バッテリチャージャの測定
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT2940 - Power Monitor, Control, and Protection Download 2.12 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.48
