特長
- 使いやすく、必要なのは1個のコンデンサのみ
- デルタシグマ技法による真のRMS-DC変換
- 高精度：
- 50Hz～1kHzで0.1%の利得精度
- 50Hz～1kHzで0.25%の全誤差
- 高い直線性：
- 0.02%の直線性により、シンプルなシステム較正が可能
- 低消費電流：
- 標準155μA、最大170μA
- 超低シャットダウン電流：
- 0.1μA
- 一定の帯域幅：
- 入力電圧と無関係
- 800kHz -3dB、6kHz±1%
- 柔軟な電源：
- 2.7V～5.5Vの単一電源
- ±5.5Vまでの両電源
- 柔軟な入力：
- 差動またはシングルエンド
- レール・トゥ・レール同相電圧範囲
- 最大1VPEAKの差動電圧
- 柔軟な出力：
- レール・トゥ・レール出力
- 個別の出力リファレンス・ピンにより、レベル・シフトが可能
- 広い温度範囲：
- -55°C～125°C
- 小型サイズ：
- 省スペースの8ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1966は、特許取得の革新的なデルタシグマ計算技法を採用した、真のRMS-DCコンバータです。内蔵のデルタシグマ回路により、従来のログ-アンチログRMS-DCコンバータと比べて、使いやすく、高精度、低消費電力な上、柔軟性の面で劇的に優れています。
LTC1966はシングルエンドまたは差動入力信号（EMI/RFI除去用）で動作し、最大4のクレスト・ファクタをサポートしています。同相入力範囲はレール・トゥ・レールです。差動入力範囲は1VPEAKで、かつてない優れた直線性を提供します。この極めて優れた直線性により、従来のRMS-DCコンバータと異なり、どのような入力電圧でも容易にシステム較正が可能です。
また、LTC1966は個別の出力リファレンス・ピンでレール・トゥ・レール出力を提供し、柔軟なレベル・シフトが可能です。LTC1966は2.7V～5.5Vの単一電源または±5.5Vまでの両電源で動作します。低消費電力のシャットダウン・モードでは、消費電流が0.5μAまで減少します。
LTC1966はPCボードへのはんだ付け、圧力、動作温度の影響を受けません。省スペースのMSOPパッケージで供給されるので、携帯アプリケーションに最適です。アプリケーション
- 真のRMSデジタル・マルチメータおよびパネル・メータ
- 真のRMS AC＋DC測定
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1966
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
アプリケーション・ノート
-
デザイン・ノート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
20.73 K
アプリケーション・ノート
3
HTML
HTML
デザイン・ノート
4
61.00K
HTML
ユーザ・ガイド
1
153.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 2
デザイン・ノート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1966CMS8#PBF |
8-Lead MSOP
|
|
|
| LTC1966CMS8#TRPBF |
8-Lead MSOP
|
|
|
| LTC1966HMS8#PBF |
8-Lead MSOP
|
|
|
| LTC1966HMS8#TRPBF |
8-Lead MSOP
|
|
|
| LTC1966IMS8#PBF |
8-Lead MSOP
|
|
|
| LTC1966IMS8#TRPBF |
8-Lead MSOP
|
|
|
| LTC1966MPMS8#PBF |
8-Lead MSOP
|
|
|
| LTC1966MPMS8#TRPBF |
8-Lead MSOP
|
|
- LTC1966CMS8#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966CMS8#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966HMS8#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966HMS8#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966IMS8#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966IMS8#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966MPMS8#PBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1966MPMS8#TRPBF
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC1966CMS8#PBF
製造中
LTC1966CMS8#TRPBF
製造中
LTC1966HMS8#PBF
製造中
LTC1966HMS8#TRPBF
製造中
LTC1966IMS8#PBF
製造中
LTC1966IMS8#TRPBF
製造中
LTC1966MPMS8#PBF
製造中
LTC1966MPMS8#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1966CMS8#PBF
製造中
LTC1966CMS8#TRPBF
製造中
LTC1966HMS8#PBF
製造中
LTC1966HMS8#TRPBF
製造中
LTC1966IMS8#PBF
製造中
LTC1966IMS8#TRPBF
製造中
LTC1966MPMS8#PBF
製造中
LTC1966MPMS8#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC1966CMS8#PBF
製造中
LTC1966CMS8#TRPBF
製造中
LTC1966HMS8#PBF
製造中
LTC1966HMS8#TRPBF
製造中
LTC1966IMS8#PBF
製造中
LTC1966IMS8#TRPBF
製造中
LTC1966MPMS8#PBF
製造中
LTC1966MPMS8#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1966CMS8#PBF
製造中
LTC1966CMS8#TRPBF
製造中
LTC1966HMS8#PBF
製造中
LTC1966HMS8#TRPBF
製造中
LTC1966IMS8#PBF
製造中
LTC1966IMS8#TRPBF
製造中
LTC1966MPMS8#PBF
製造中
LTC1966MPMS8#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
アナログ温度センサー1 |
||||
|
製造中 |
リモート/内部温度センサ |
|||
|
シングル・チャンネルA/Dコンバータ1 |
||||
|
製造中 |
最大10ppm/°C の高精度リファレンスを内蔵した超小型16ビットΔΣ ADC |
|||
|
高精度抵抗ネットワーク1 |
||||
|
新規設計に推奨 |
整合したクワッド抵抗ネットワーク |
|||
|
低消費電力コンパレータ1 |
||||
|
製造中 |
リファレンス付きナノパワー･コンパレータ |
|||
|
理想ダイオード・ブリッジ1 |
||||
|
|
理想ダイオード・ブリッジ・コントローラ |
|||
評価用キット 1
DC427B-A
LTC1966CMS8 | RMS to DC Converter
製品の詳細

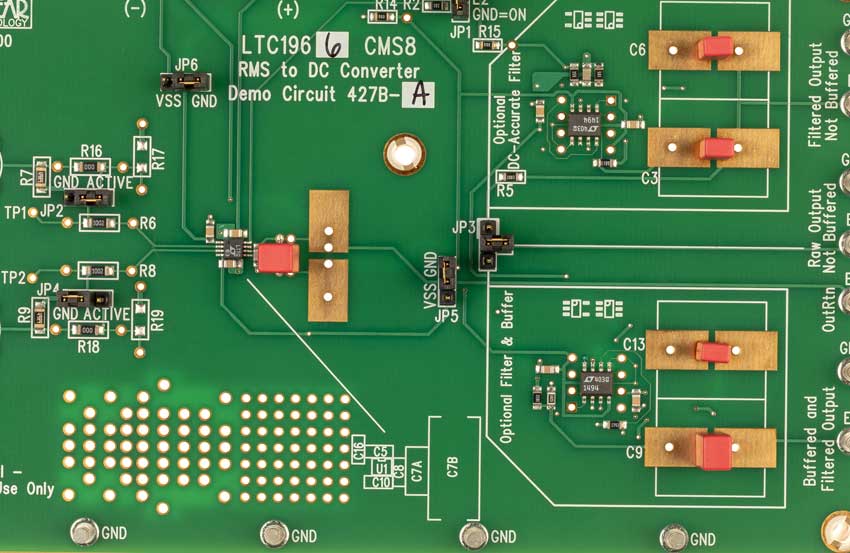

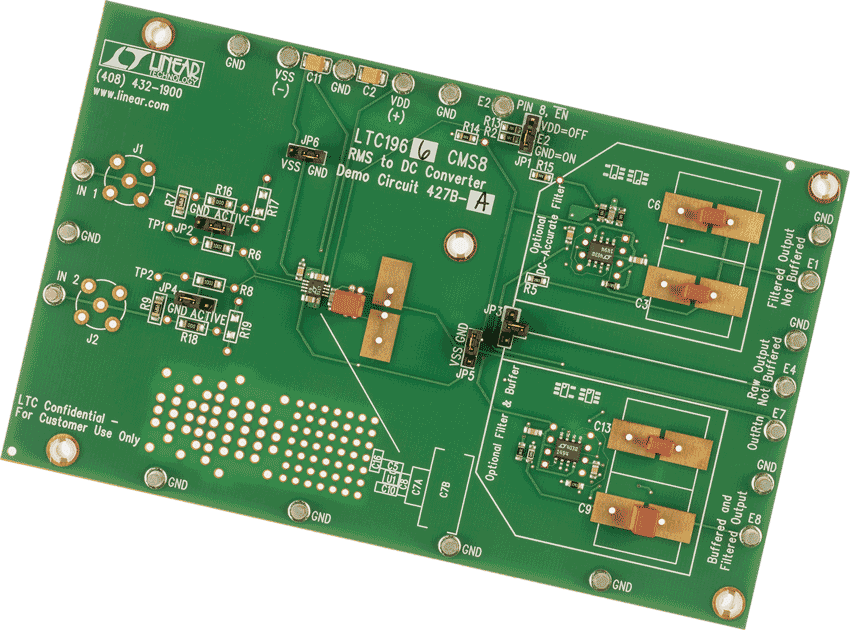

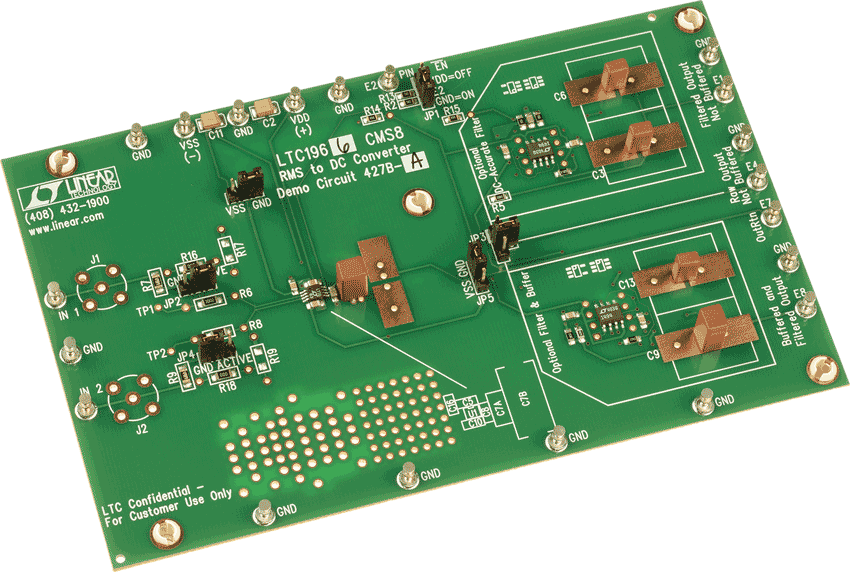

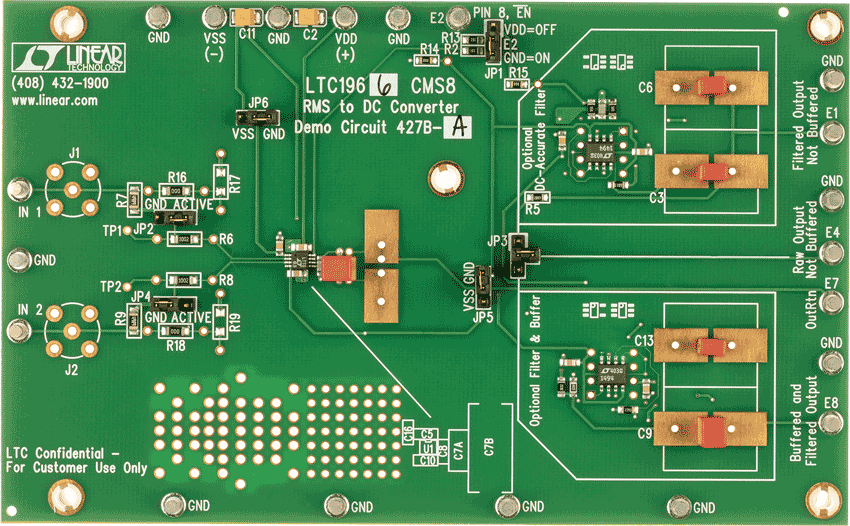

DC427B-A: Demo Board for the LTC1966 Precision Micropower, Delta Sigma RMS-to-DC Converter.
