LTC2997: リモート/内部温度センサ データシート (Rev. )10/28/2011PDF419K
製品概要
機能と利点
- リモート・センサまたは内部ダイオードの温度をアナログ電圧に変換
- リモート温度精度：±1°C
- 内部温度精度：±1.5°C
- 直列抵抗キャンセル機能を搭載
- 電源電圧：2.5V～5.5V
- 1.8Vのリファレンス電圧出力
- VPTAT の更新時間：3.5ms

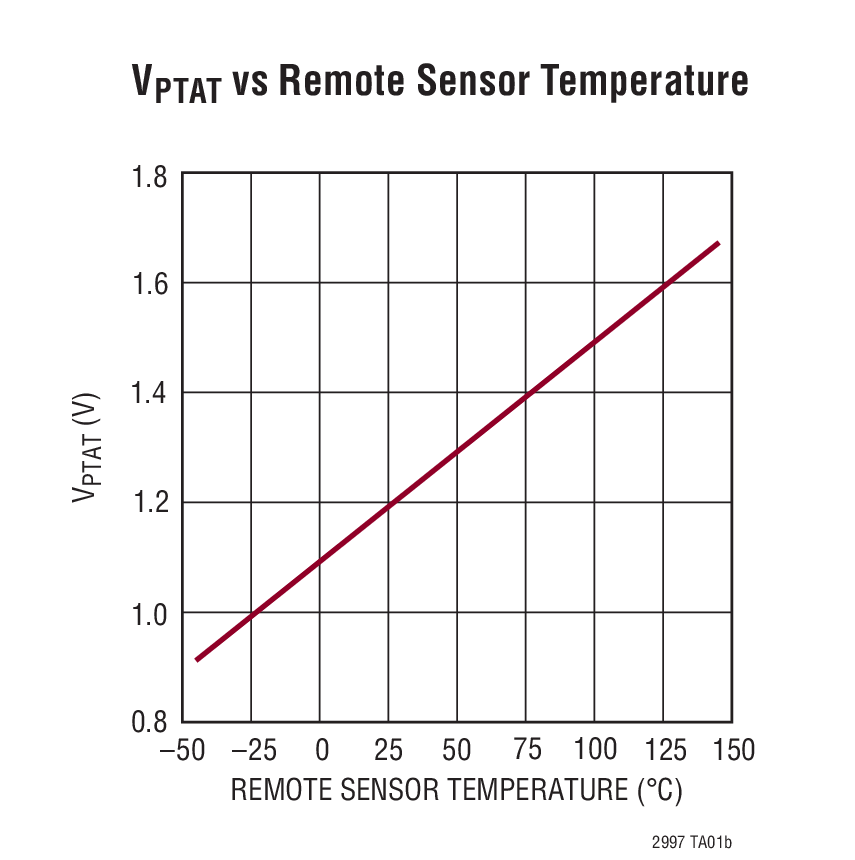

- 出力利得：4mV/°C
- 消費電流：170μA

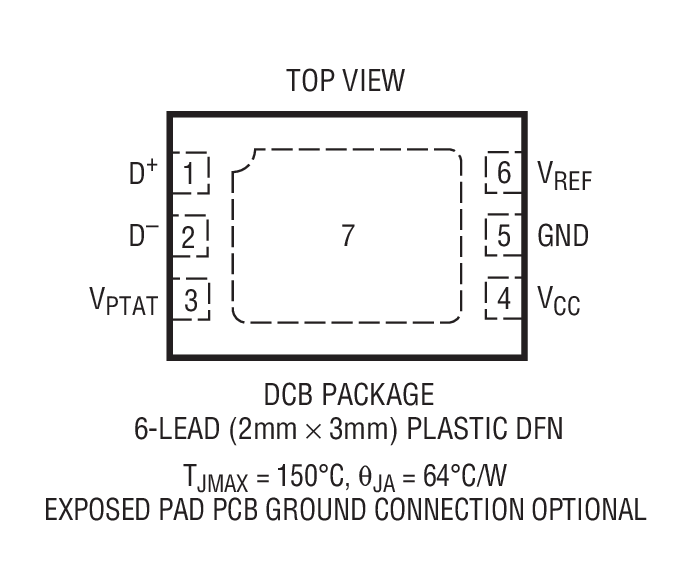

- 6ピン2mm × 3mm DFN パッケージ
製品概要
LTC2997はアナログ出力の高精度温度センサです。外部センサの温度またはデバイス自体の温度をアナログ電圧出力に変換します。組み込まれているアルゴリズムにより、LTC2997とセンサ・ダイオード間の直列抵抗に起因する誤差を除去します。

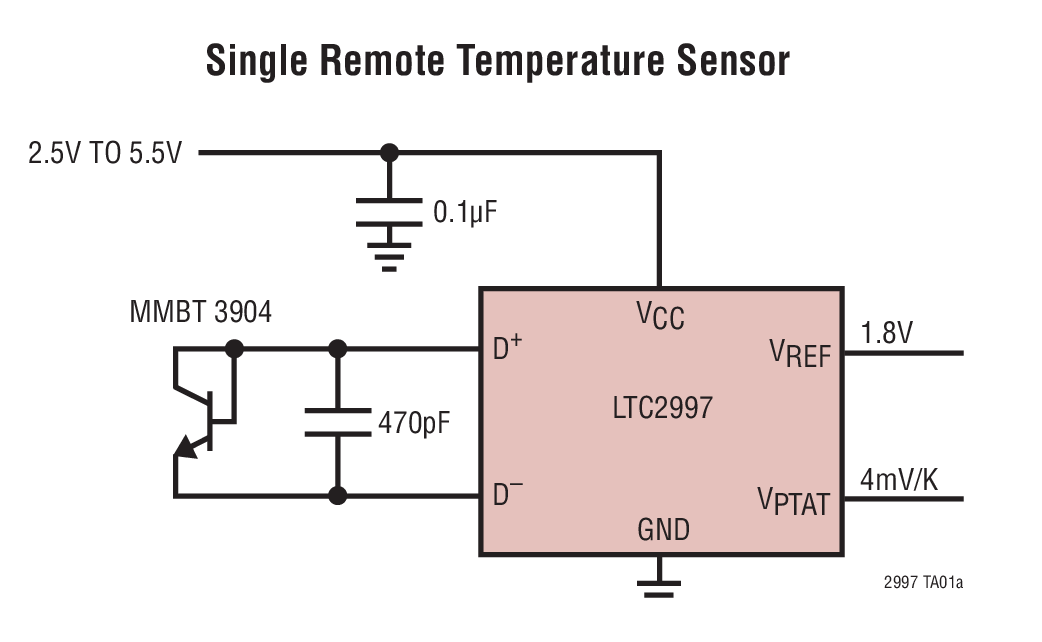

LTC2997は、低価格のダイオード接続のNPN またはPNPトランジスタ、あるいはマイクロプロセッサやFPGAに内蔵された温度センサ・トランジスタを使用することにより、高精度な測定結果を与えます。また、D+ピンをVCCピンに接続すれば、内部温度を測定するように設定できます。
LTC2997は 1.8Vのリファレンス電圧出力も備えています。この電圧出力は、ADCのリファレンス入力として使用するか、もしくはVPTAT 出力と比較するための温度スレッショルド電圧を生成するのに使用できます。
LTC2997は幅広い用途に使える高精度でマイクロパワーの温度検出ソリューションを実現します。
アプリケーション
- 温度測定
- リモート温度測定
- 環境モニタ
- システムの熱制御
- デスクトップおよびノートブック・コンピュータ
- ネットワーク・サーバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R544 Reliability Data3/26/2018PDF151 K
-

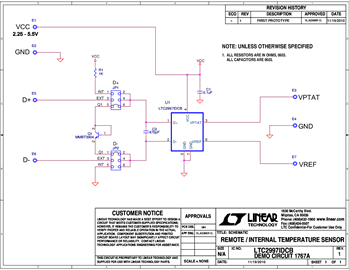

DC1767A - Demo Manual8/5/2011PDF323K
-
Power and Thermal Monitoring1/9/2017PDF1M
-
温度モニタ1/22/2012PDF939K
-
Making Accurate Temperature Measurements with Devices with Different Ideality Factors4/1/2017 LT Journal
-
Temperatursensor forbedrer performance og pålidelighed6/6/2016PDF1M
-
高精度（±1℃）の温度センサによるシステム性能と信頼性の向上1/1/2013
-
本当の電力密度とは：26Aのマイクロモジュール電源は狭い基板スペースでも低温を維持10/1/2012
-
高精度温度モニタ・デバイス向け計測アプリケーション10/15/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC2997
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2997CDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC2997CDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC2997HDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC2997HDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC2997IDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC2997IDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R544 Reliability Data |
