LTC2995

アラート出力を備えた温度センサ/デュアル電圧モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.95
特長
  • 温度と2つの電圧をモニタ

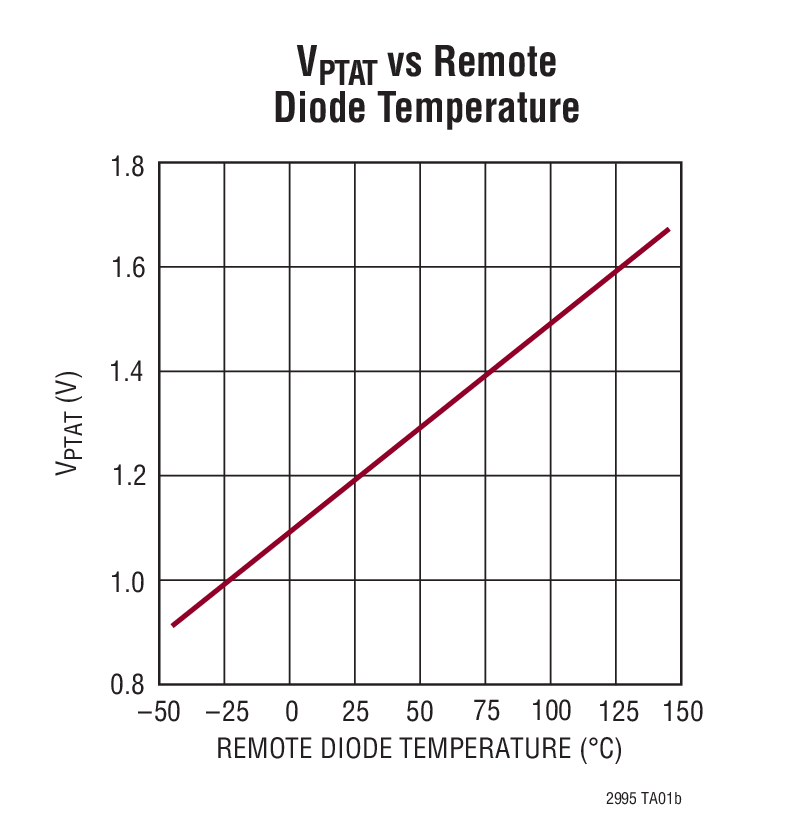

  • 温度に比例した電圧出力
  • 温度と電圧に対する調整可能なしきい値
  • 離れた場所の温度精度:±1°C
  • 内部温度精度:±2°C
  • 電圧しきい値精度:±1.5%
  • 更新時間:3.5ms
  • 電源電圧:2.25V~5.5V
  • 入力のグリッチを除去
  • 調整可能なリセット・タイムアウト
  • 静止電流:220μA
  • オープン・ドレインのアラート出力

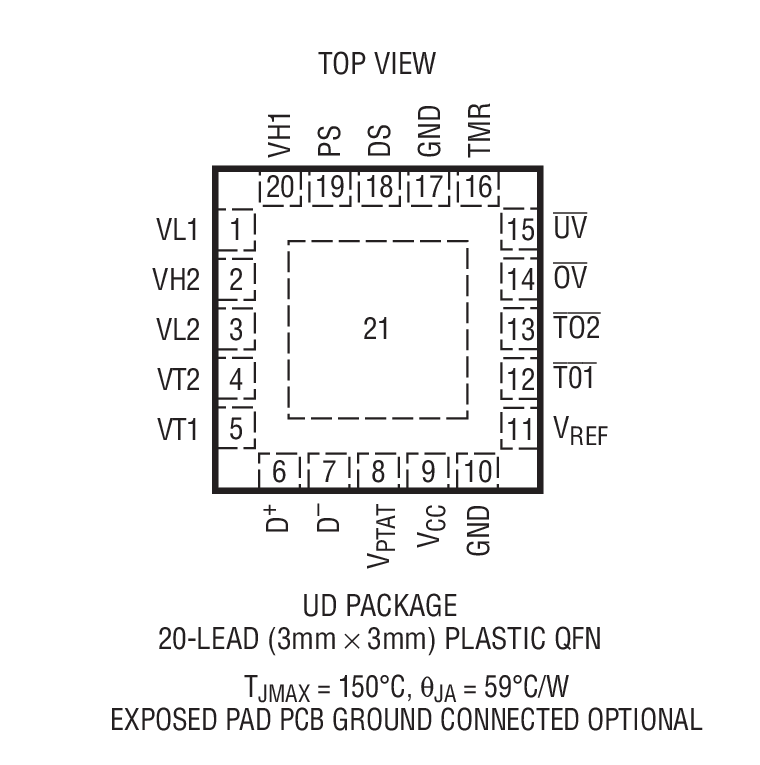

  • 3mm × 3mm QFNパッケージで供給
製品概要
show more Icon

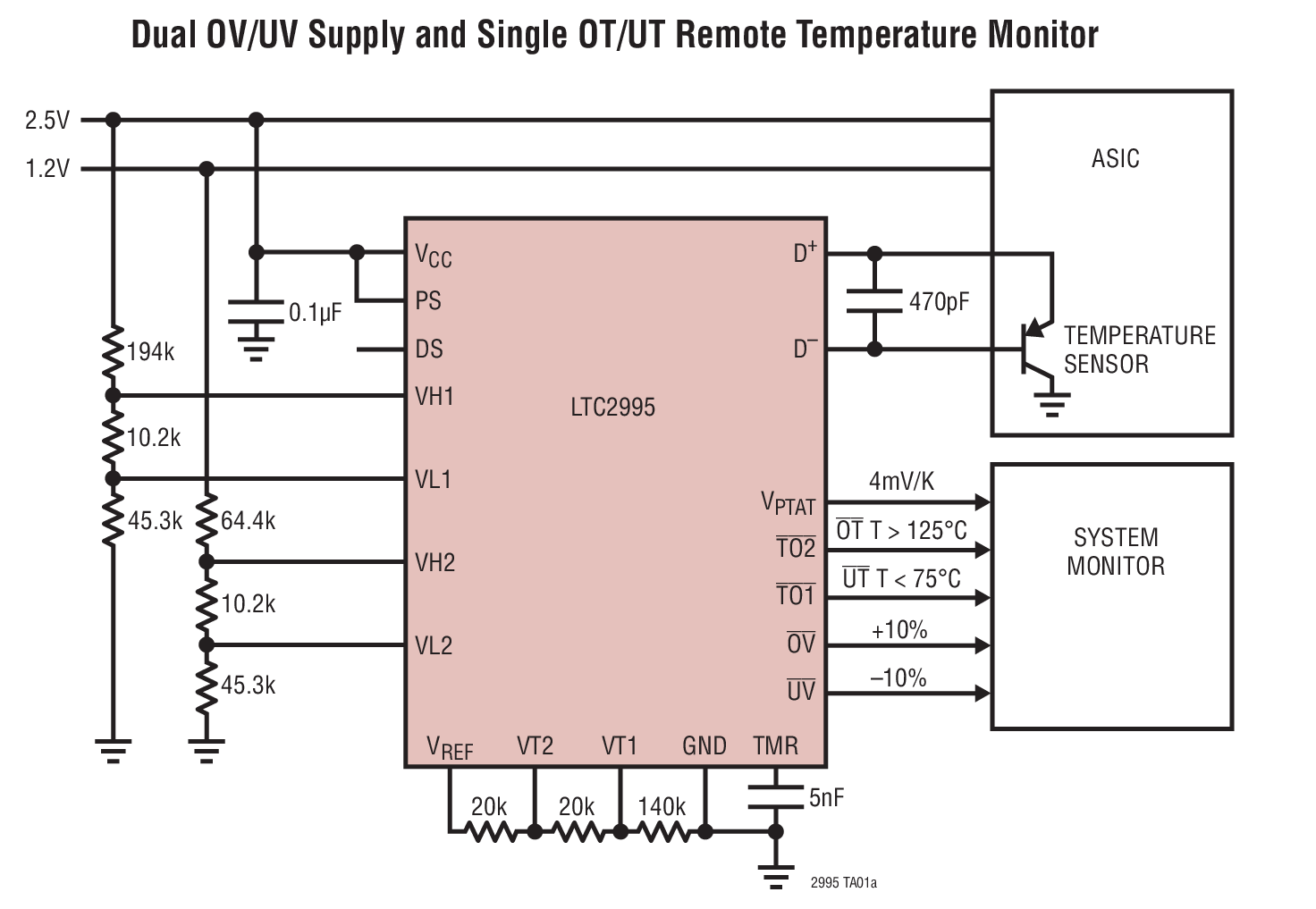

LTC2995は、高精度温度センサ/デュアル電圧モニタです。外付けのダイオード・センサの温度またはデバイス自体のダイ温度(あるいはその両方)をアナログ出力電圧に変換する一方で、ノイズや直列抵抗による誤差を除去します。2つの電源電圧と測定温度は、抵抗分割器によって設定された上限および下限と比較されます。しきい値を超えると、デバイスは対応するオープン・ドレインのロジック出力を”L”にしてアラートを伝達します。

LTC2995では、入手が容易なNPNまたはPNPトランジスタや最新のデジタル装置に組み込まれている温度ダイオードを使用して、±1°Cという温度精度結果が得られます。電圧は1.5%の精度でモニタされます。1.8Vのリファレンス出力は、しきい値の設定を簡単にするだけでなく、A/Dコンバータのリファレンス入力として使用することができます。

LTC2995は、温度と電圧をモニタする高精度で低消費電力の解決策を小型の3mm × 3mm QFNパッケージで提供します。


アプリケーション

  • ネットワーク・サーバ
  • コア、I/Oの電圧モニタ
  • デスクトップおよびノートブック・コンピュータ
  • 環境モニタリング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2995CUD#PBF
  • HTML
  • HTML
LTC2995CUD#TRPBF
  • HTML
  • HTML
LTC2995HUD#PBF
  • HTML
  • HTML
LTC2995HUD#TRPBF
  • HTML
  • HTML
LTC2995IUD#PBF
  • HTML
  • HTML
LTC2995IUD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

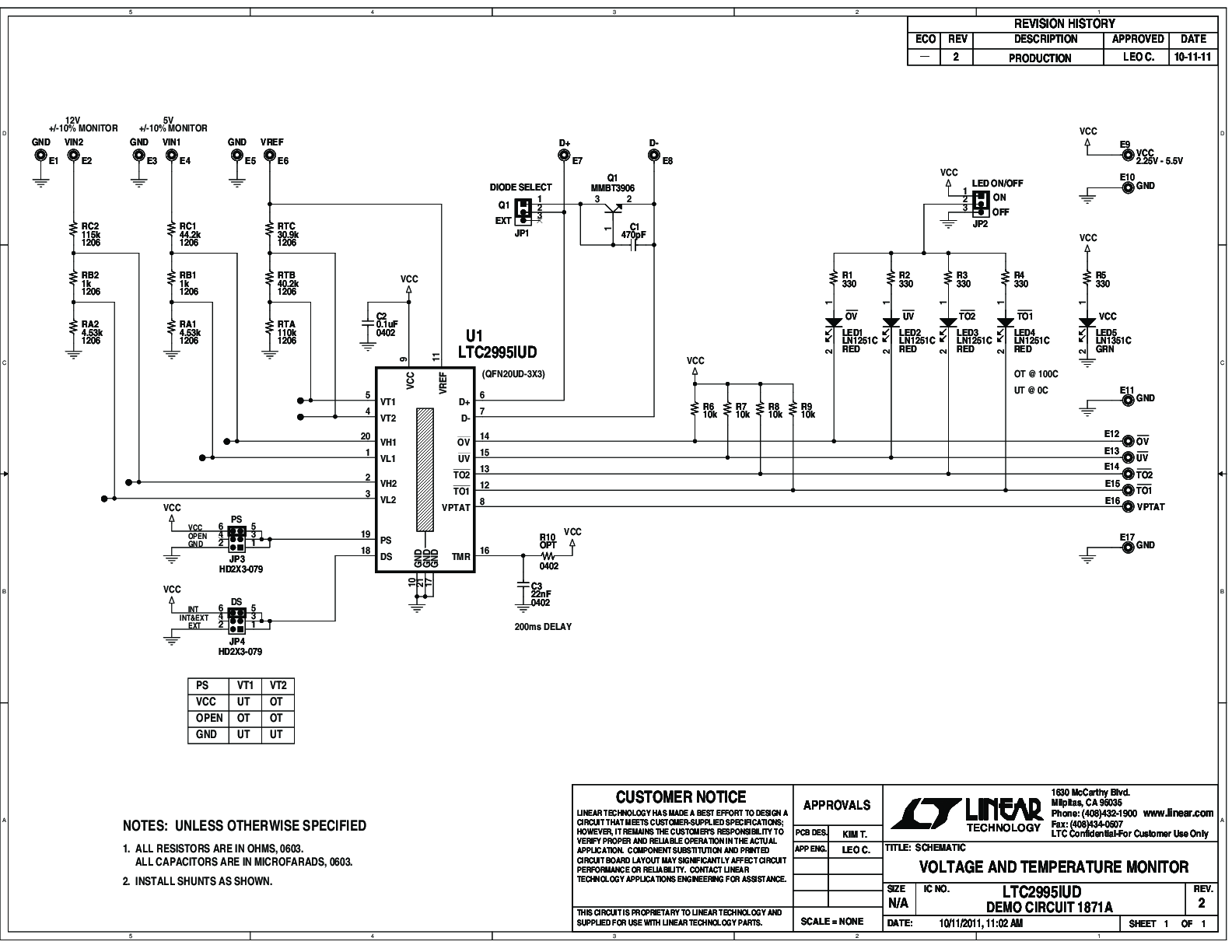

DC1871A

LTC2995 Temperature Sensor and Dual Voltage Monitor with Alert Outputs
