LTC2991: I2C インタフェース搭載のオクタル電圧、電流、温度モニタ データシート (Rev. )5/14/2014PDF566K
製品概要
機能と利点
- 電圧、電流、温度を測定
- 4つのリモート・ダイオード温度を測定
- 精度：0.7℃ (標準) 、分解能：0.06℃
- 精度が1℃（標準）の温度センサを内蔵
- 直列抵抗による誤差を相殺
- 14ビットA/Dコンバータで電圧/電流を測定
- 温度に応じたPWM出力
- 動作電源電圧：3V～5.5V
- 8つの選択可能なアドレス
- 10ppm/℃の電圧リファレンスを内蔵
- V1～V8入力のESD定格（人体モデル）：6kV
- 16ピンMSOPパッケージ
製品概要
LTC2991は、システムの温度、電圧、および電流をモニタするために使用されます。I2Cシリアル・インタフェースを介して、8個のモニタが電源電圧を個別に測定可能です。また、モニタを2個ずつ組にして、電流検出抵抗や温度検出トランジスタを差動で測定することができます。この他に、内部温度と内部VCCも測定できます。10ppmの内部リファレンスにより、必要なサポート部品数と面積が最小限に抑えられます。アドレスを選択可能で、機能を設定できるので、LTC2991は温度、電圧、または電流のデータを必要とするさまざまなシステムに柔軟に組み込むことができます。LTC2991は、1mV未満の電圧分解能、1%の電流測定精度、1℃の温度精度、またはこれら3つのいずれかの組み合わせを必要とするシステムに最適です。
アプリケーション
- 温度測定
- 電源電圧モニタ
- 電流測定
- リモート・データ収集
- 環境モニタ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

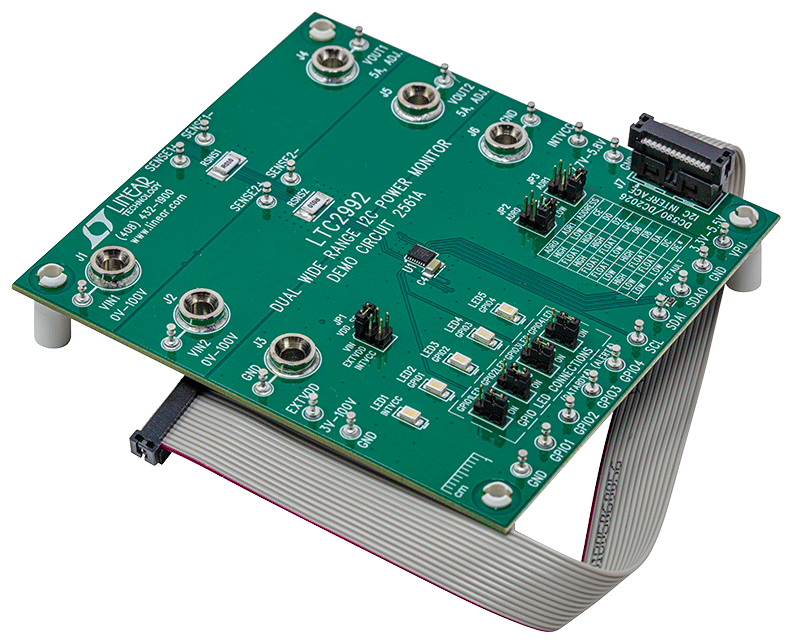

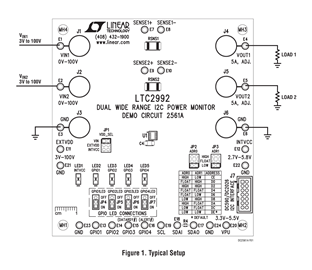

評価キット (2)
参考資料
-
R544 Reliability Data3/26/2018PDF151 K
-
AN-137: Accurate Temperature Sensing with an External P-N Junction9/20/2012PDF527K
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-

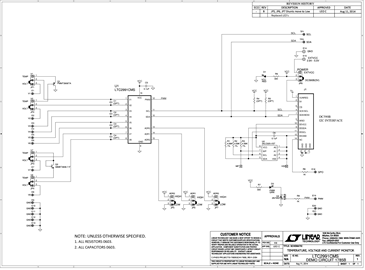

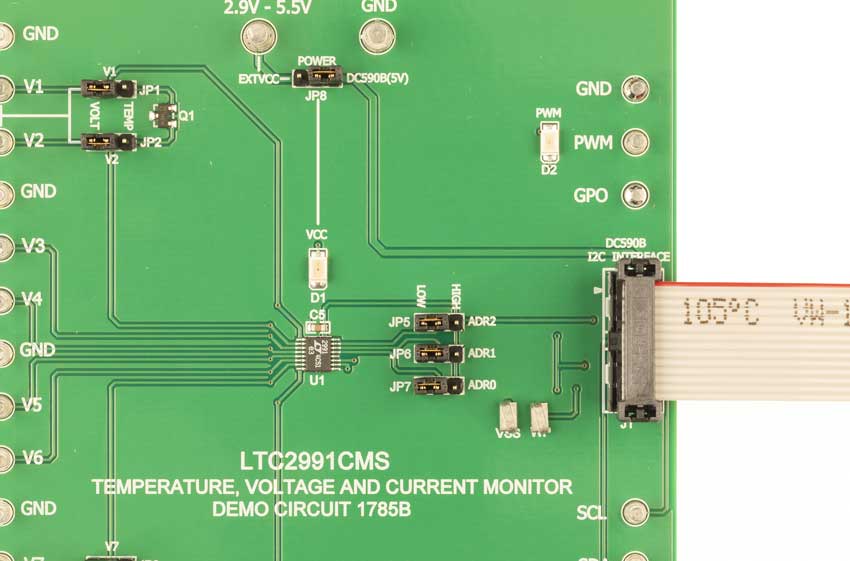

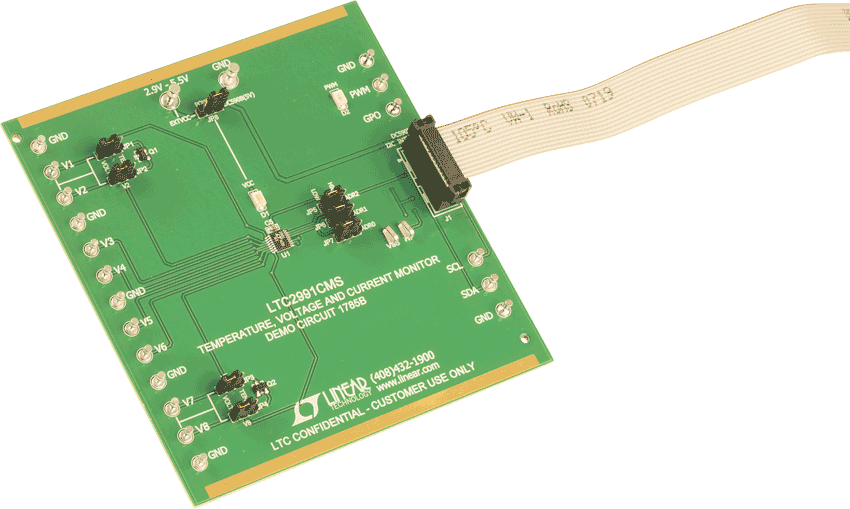

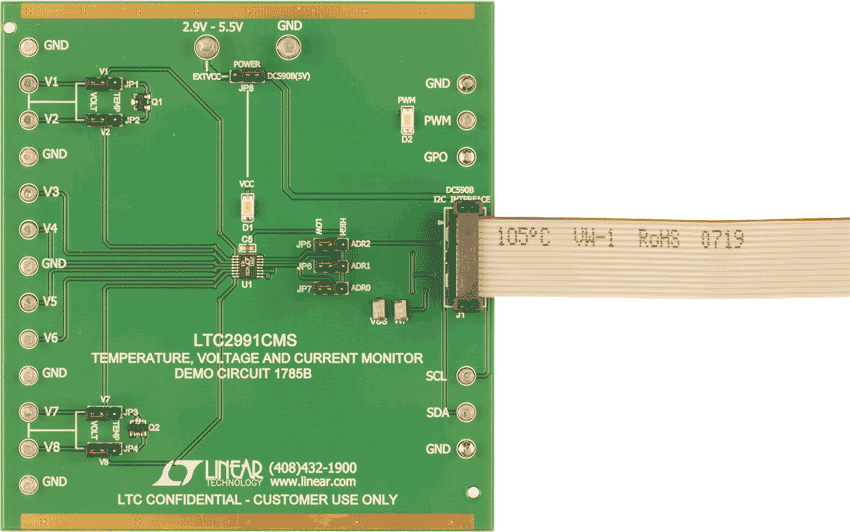

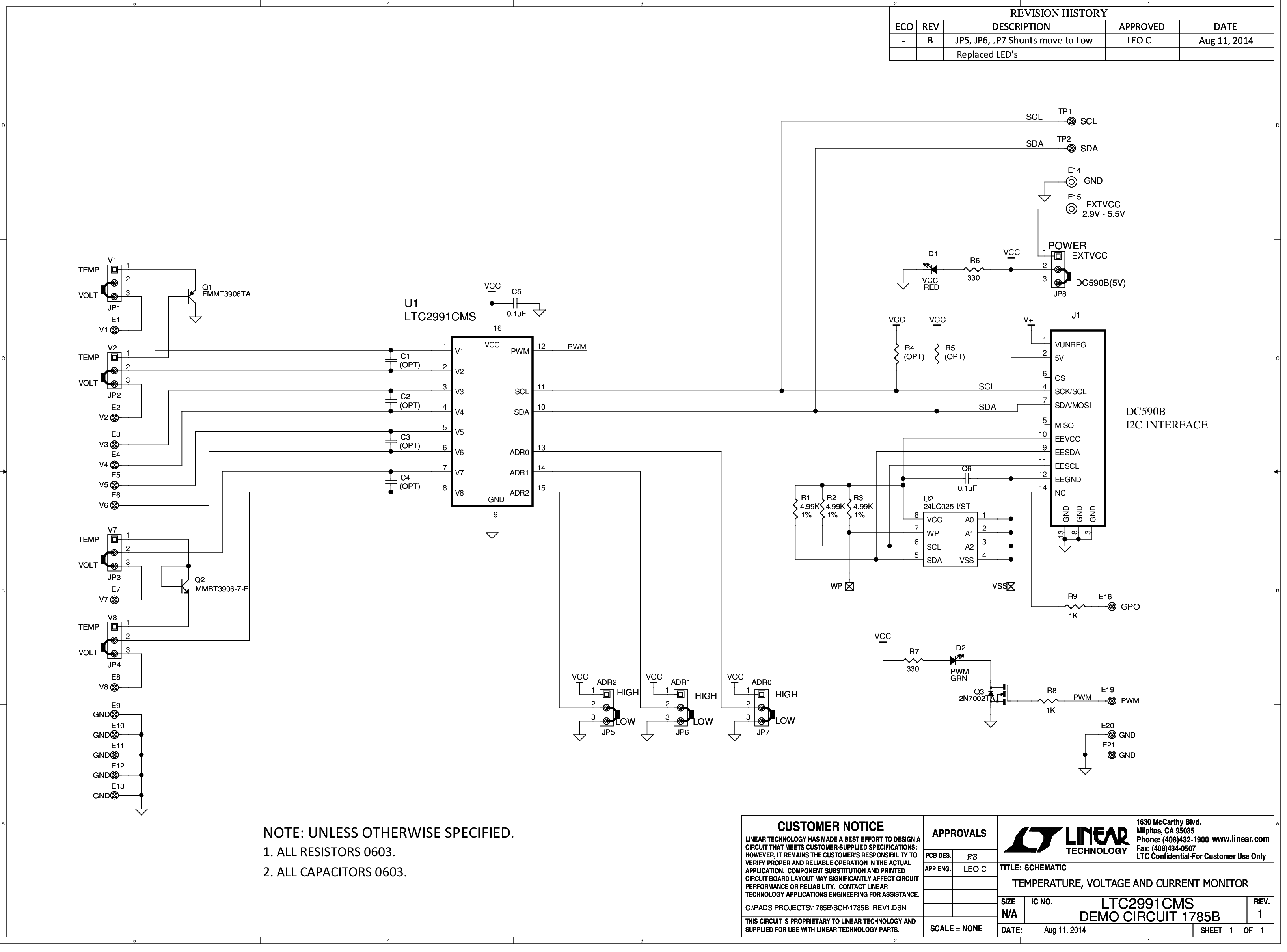

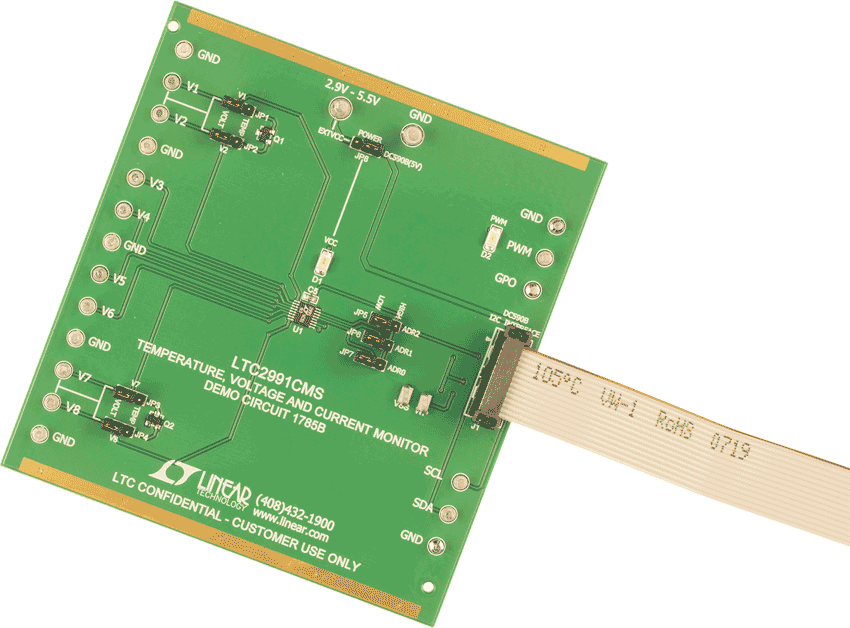

DC1785B - Demo Manual10/13/2014PDF339K
-
Power System Manager and Super Sequencer Selection Guide2/23/2018PDF4M
-
Power and Thermal Monitoring1/9/2017PDF1M
-
温度モニタ1/22/2012PDF939K
-
高精度温度モニタ・デバイス向け計測アプリケーション10/15/2018
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2991CMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP | |
| LTC2991CMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP | |
| LTC2991IMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP | |
| LTC2991IMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R544 Reliability Data |
