製品概要
機能と利点
- 電源電圧範囲：
- 4V～60V、最大70V (LTC6102)
- 5V～100V、最大105V (LTC6102HV)
- 入力オフセット：±10μV（最大）
- 入力オフセット･ドリフト：±50nV/℃（最大）
- 高速応答：1μsのステップ応答
- 2本の抵抗で利得を設定可能
- 低い入力バイアス電流：3nA（最大）
- PSRR： 130dB（最小)
- 出力電流：1mA（最大）
- 動作温度範囲：-40℃～125℃
- ディスエーブル･モード（LTC6102-1のみ）：1μA(最大)
- 8ピンMSOPおよび3mm×3mm DFNパッケージ
製品概要
LTC6102/LTC6102HVは、汎用性の高い、高電圧、ハイサイドの電流センス・アンプです。高い電源電圧定格により、多くのハイサイド･アプリケーションで使用可能です。また、低ドリフトと低オフセットにより、広範囲の動作状態で精度を保証します。LTC6102-1は、システムがスタンバイ時の消費電力を節減するために、低消費電力のディスエーブル･モードを備えたバージョンです。
LTC6102/LTC6102HVは外付けセンス抵抗（シャント抵抗)の両端の電圧を介して電流をモニタします。内部回路によって入力電圧を出力電流に変換するので、高い同相電圧上の小さいセンス信号をグランド基準信号に変換することができます。DCオフセットが低いので、小型のシャント抵抗と大型の利得設定抵抗を使用できます。このため、シャントの電力損失が減少します。
動作電源範囲が広く高精度のLTC6102は、車載から産業用およびパワーマネージメントに至る様々なアプリケーションに最適です。入力センス電圧が最大2Vなので、広範囲の電流と電圧をモニタできます。高速応答により、負荷電流警告やシャットオフ保護制御に最適です。
LTC6102はいずれのバージョンも8ピンMSOPおよび3mm×3mm DFNパッケージで供給されます
アプリケーション
- 電流シャント測定
- バッテリのモニタリング
- リモート･センス
- 負荷保護
- モータ制御
- 車載制御機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R503 Reliability Data3/26/2018
-

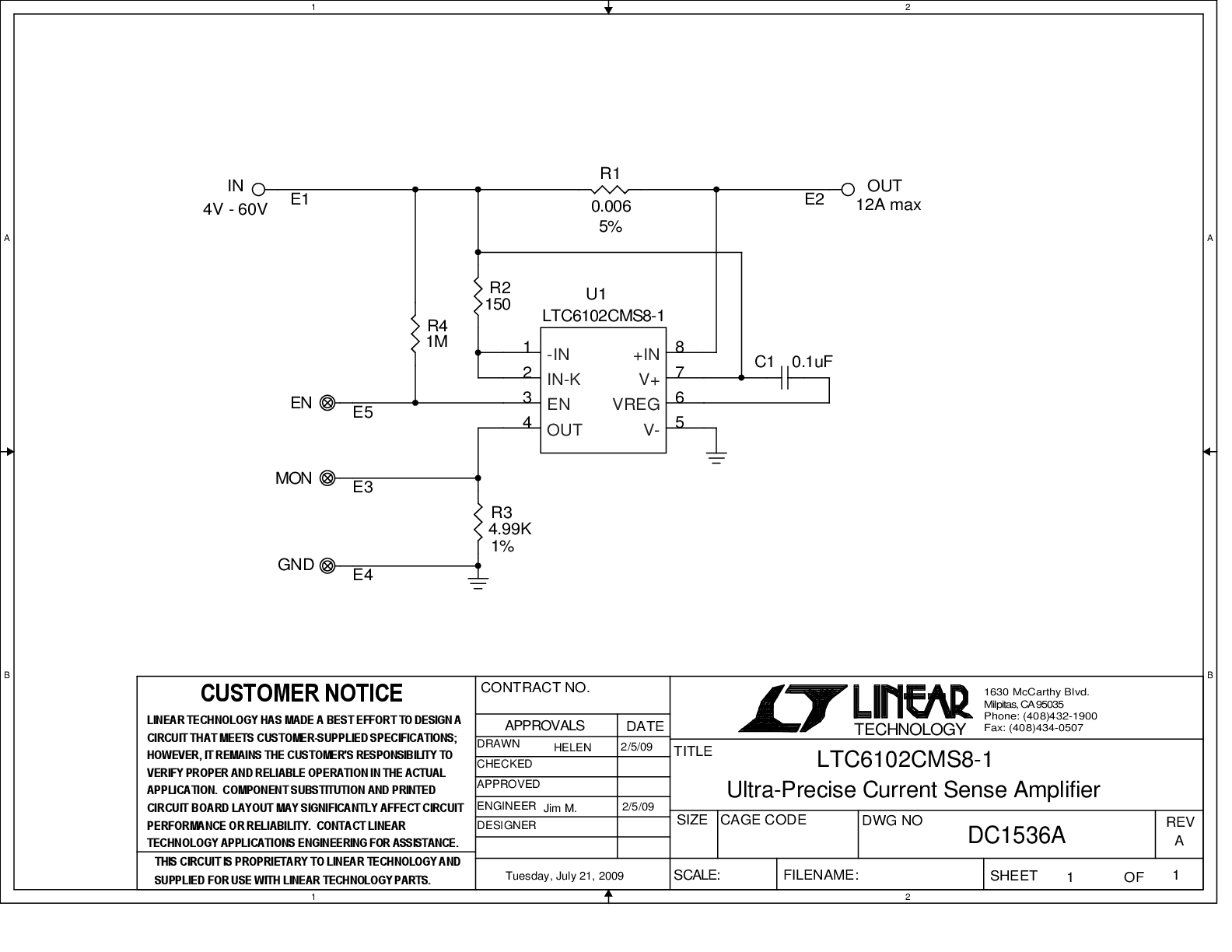

DC1536A - Demo Manual2/17/2010
-
DC907A - Demo Manual10/22/2009
-

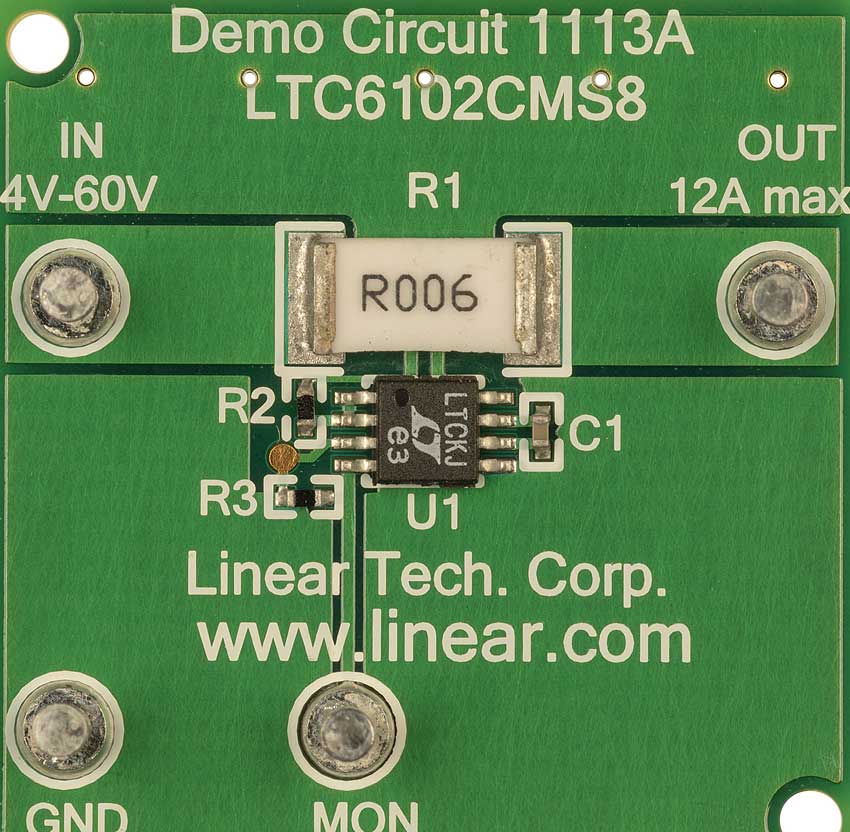

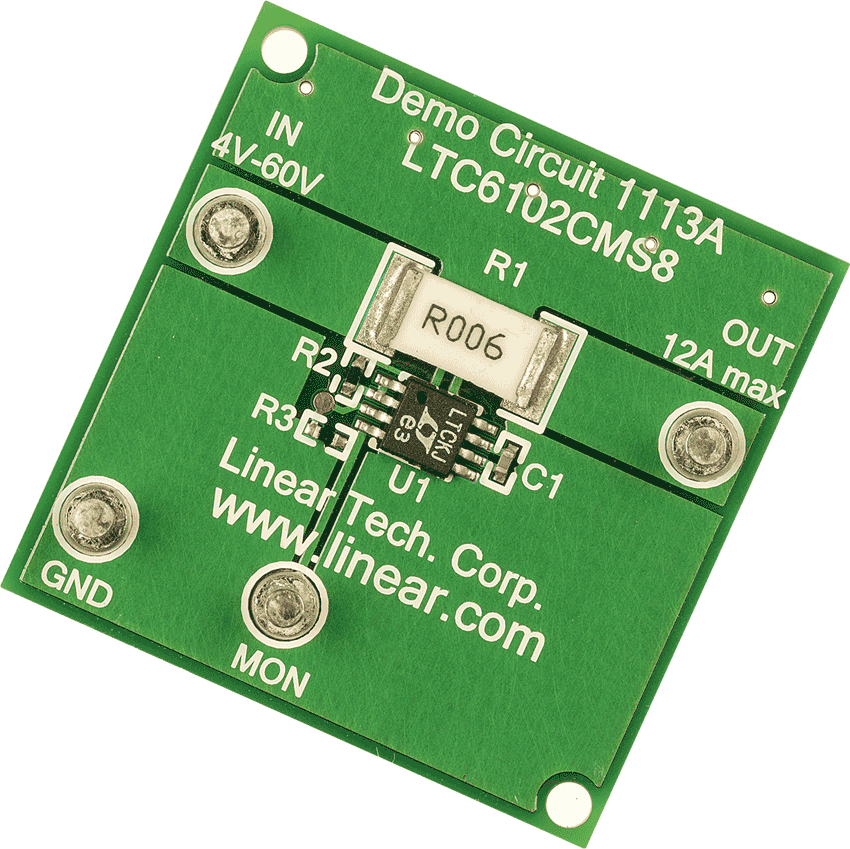

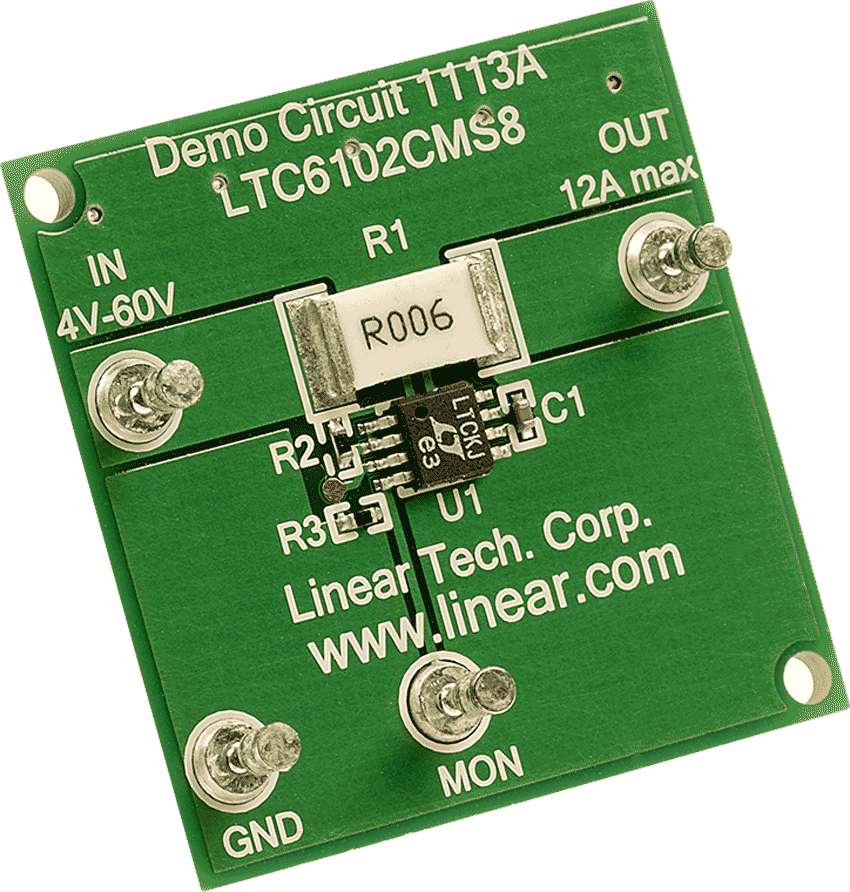

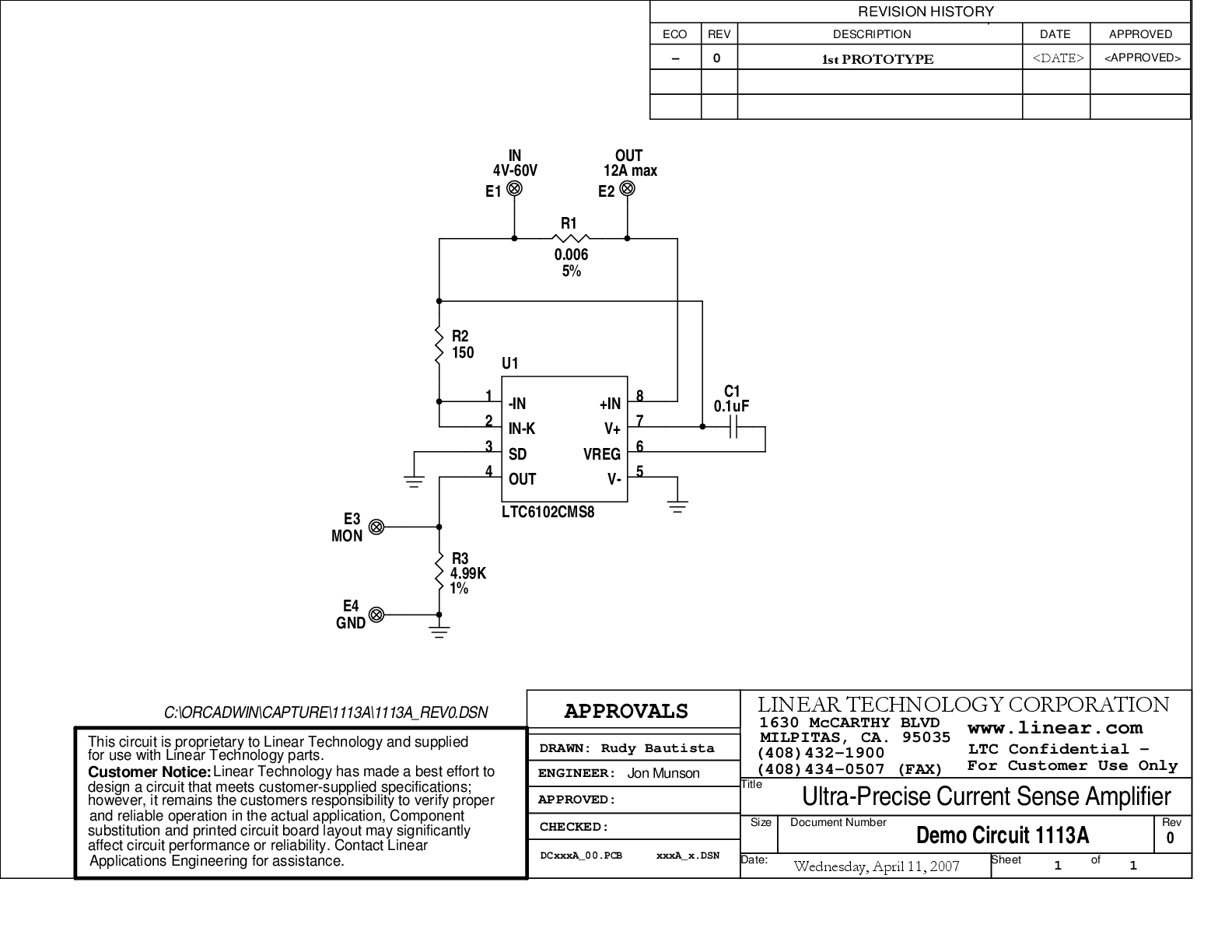

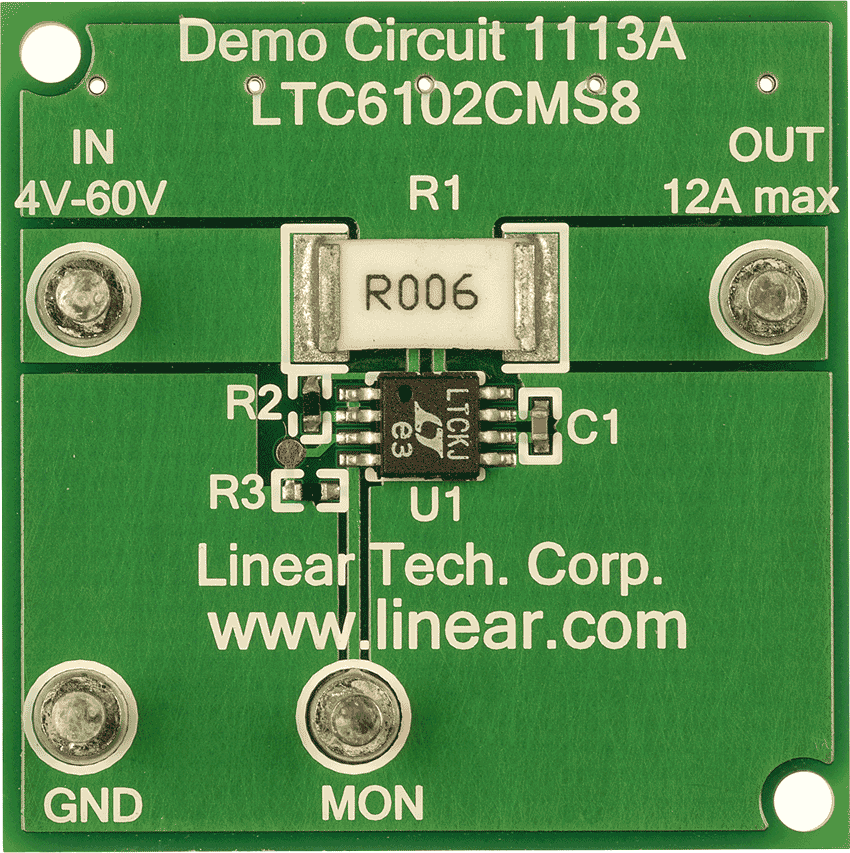

DC1113A - Demo Manual9/24/2009
-
