製品概要
機能と利点
- 2500VRMS/1 分間（UL1577対応）
UL規格認定® ファイル番号E151738 - 絶縁型の可変DC電源：
- 3V～5V（最大30mA）
- ±12.5V（最大20mA）
- 外付け部品不要
- SPI（LTM2883-S）対応オプションまたはI2C（LTM2883-I）対応オプション
- 同相トランジェント耐性が高い：30kV/μs
- 高速動作：
- 10MHzのデジタル絶縁
- 4MHz/8MHzのSPI絶縁
- 400kHzのI2C絶縁
- 3.3V動作（LTM2883-3）または5V動作（LTM2883-5）
- 1.62V～5.5Vのロジック電源
- 絶縁障壁間での±10kVのESD保護（人体モデル）
- 連続動作時の最大電圧：560VPEAK
- 低電流シャットダウン・モード（<10μA）
- 高さの低い（15mm × 11.25mm × 3.42mm）BGAパッケージ
製品概要
LTM2883は、6チャネルの完全なガルバニック・デジタルµModule®（マイクロモジュール）アイソレータです。外付け部品は必要ありません。3.3Vまたは5Vの単電源により、一体化された絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。ロジック電源ピンにより、主電源に関係なく、1.62V～5.5Vのさまざまなロジック・レベルとのインタフェースを容易にとることができます。
供給可能なオプションは、SPI規格およびI2C規格（マスタ・モードのみ）に準拠しています。
絶縁サイドには、公称±12.5Vおよび5Vの電源があり、それぞれ20mAより大きい負荷電流供給能力を持っています。各電源は、1本の外付け抵抗を使用して公称値から調整できます。

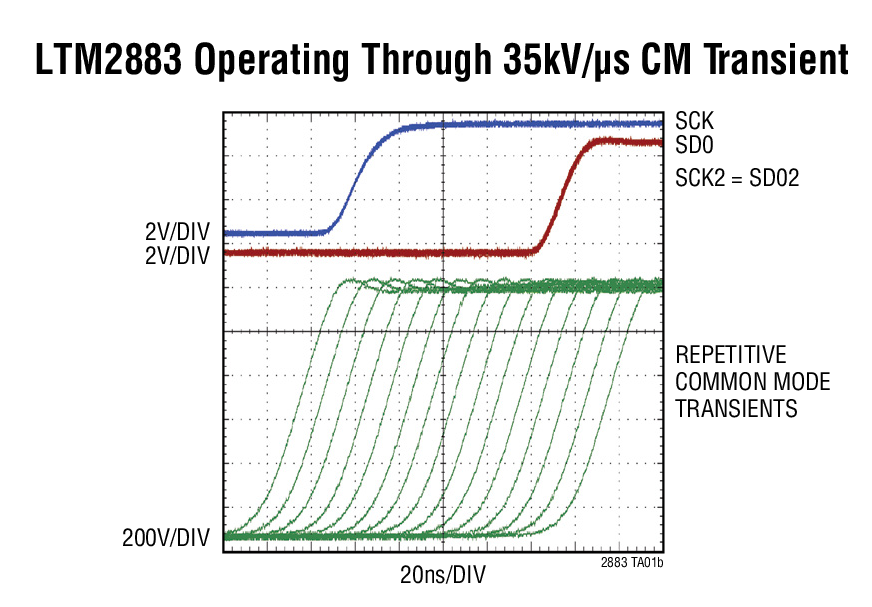

結合インダクタと絶縁パワー・トランスにより、入力と出力のロジック・インタフェース間で2500VRMSの絶縁を実現します。このデバイスは、グランド・ループが切断されているシステムに最適であり、同相電圧範囲を広くすることができます。同相トランジェントが30kV/μsを超える場合に通信が途切れません。
アプリケーション
- 絶縁型のSPIインタフェースまたはI2Cインタフェース
- 産業用システム
- テスト装置および測定装置
- 切断されているグランド・ループ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

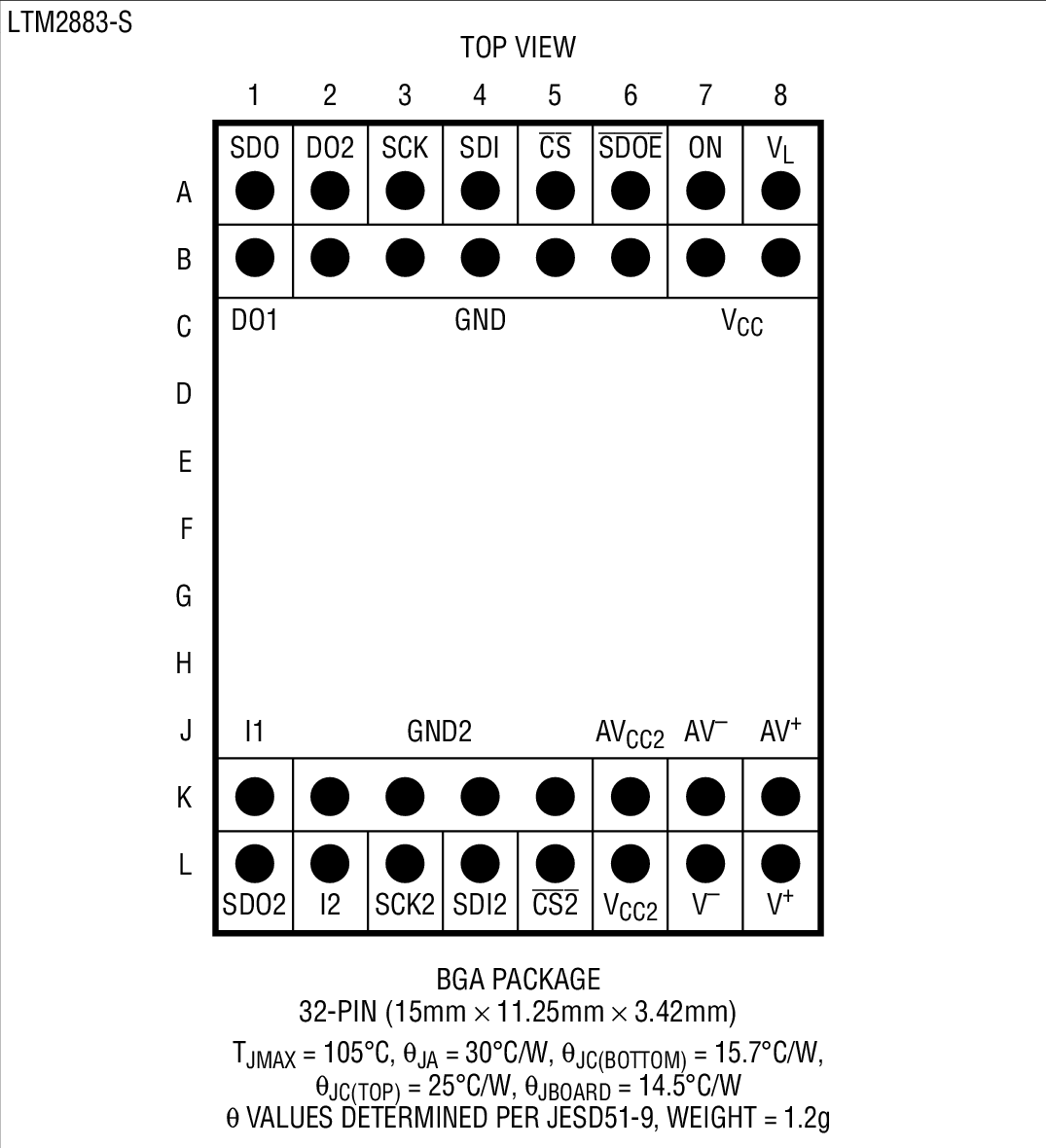

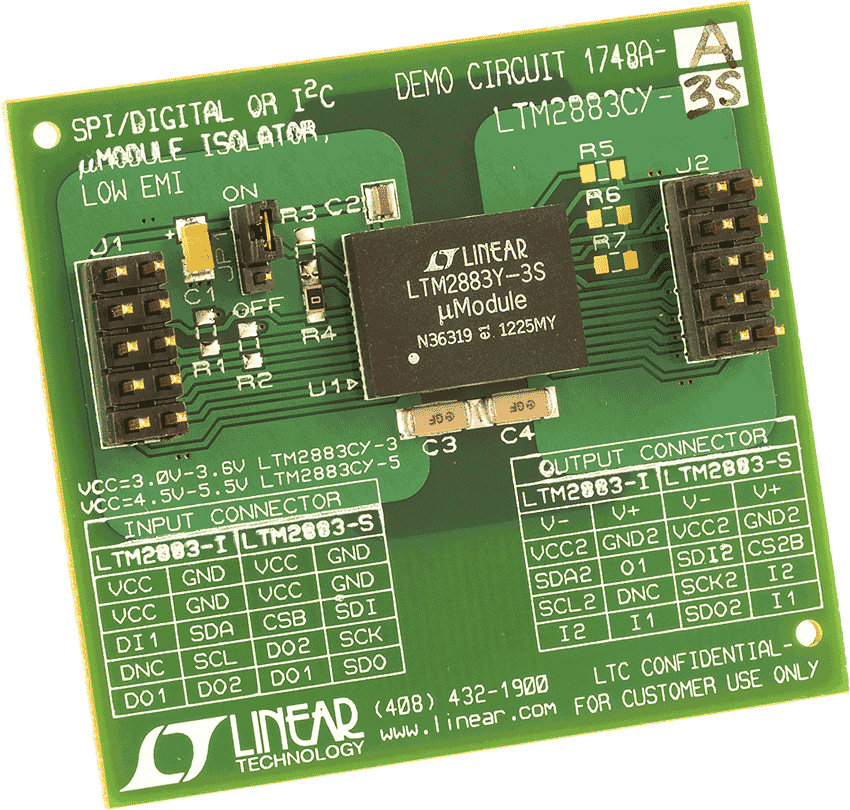

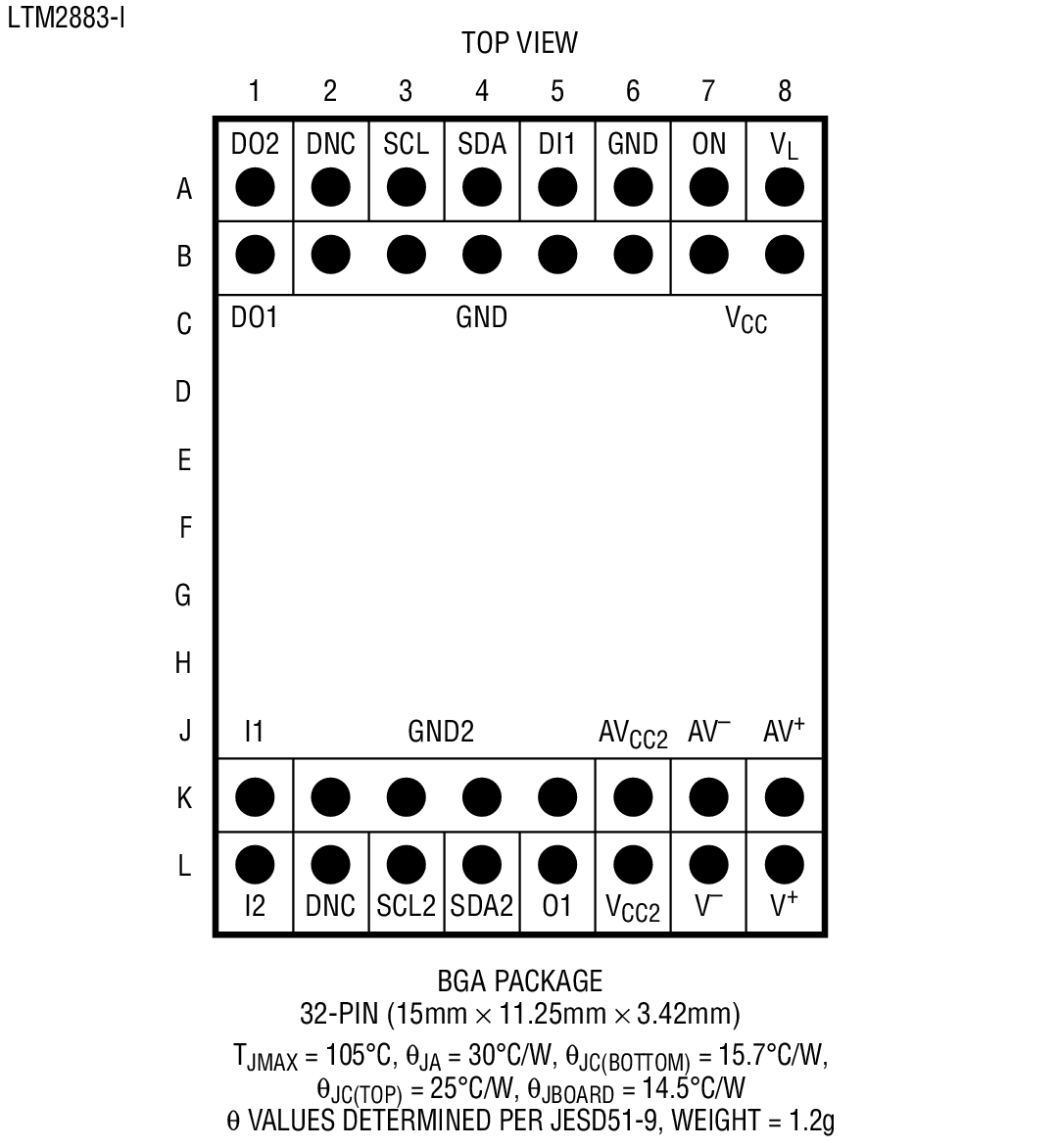

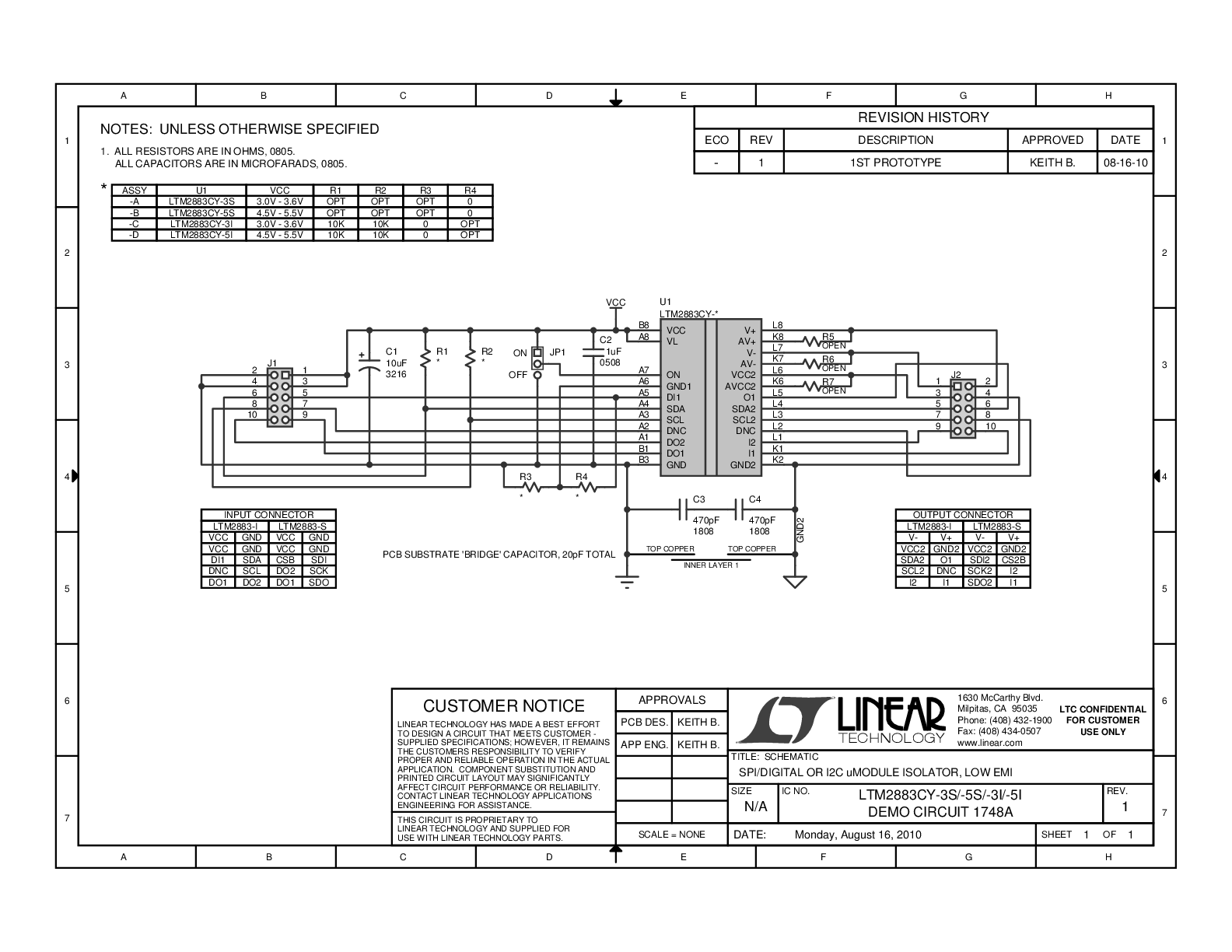

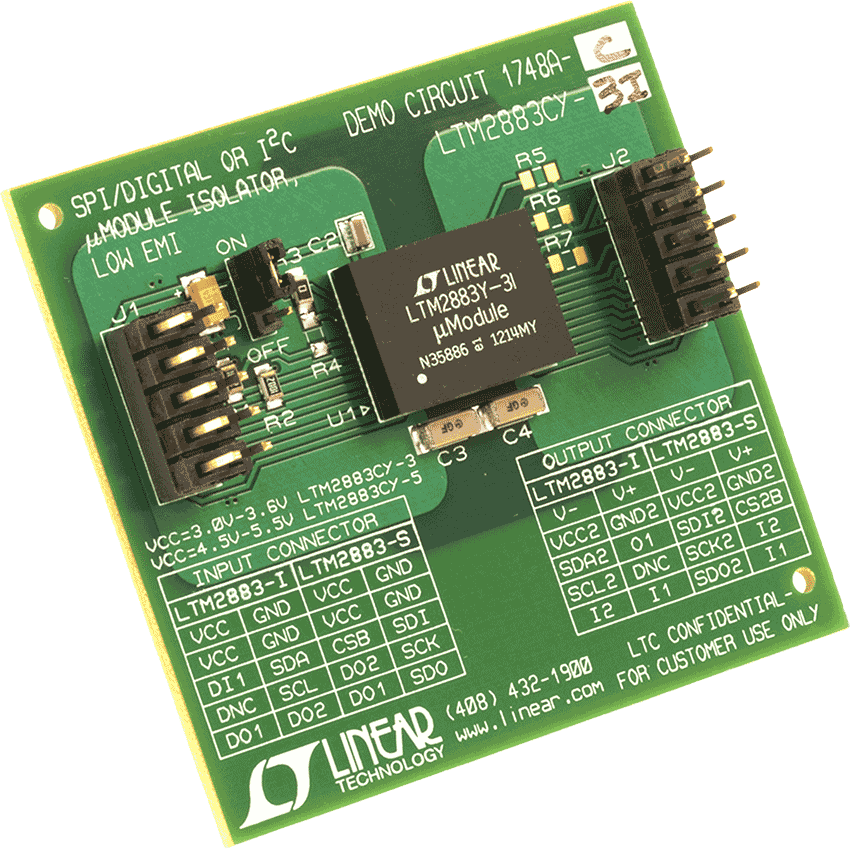

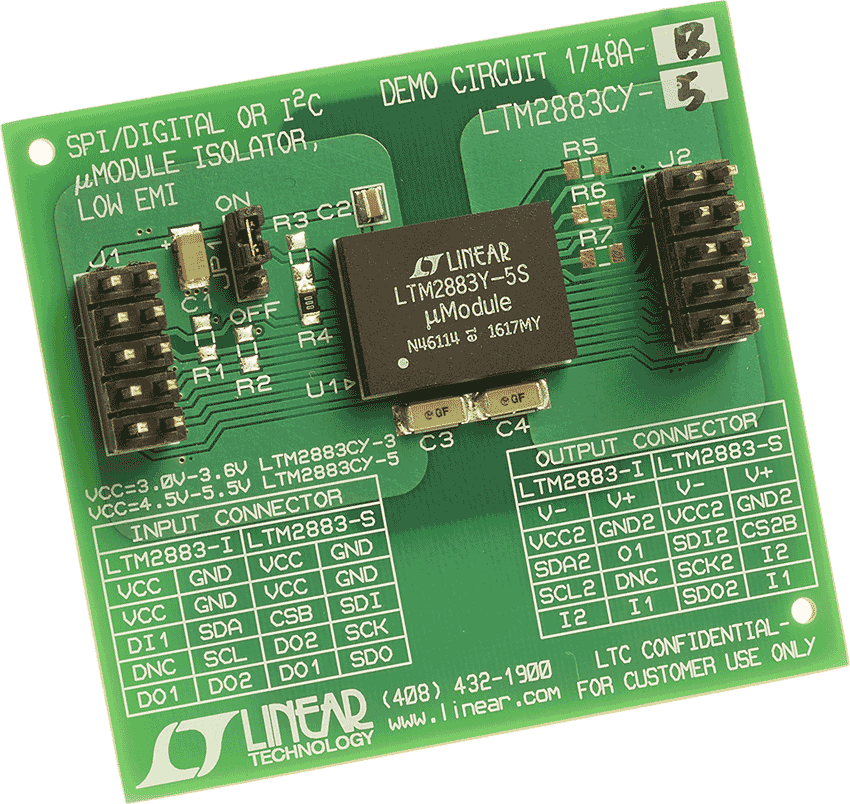

評価キット (4)
参考資料
-
R596 Reliability Data3/26/2018
-
DC1748A - Demo Manual3/4/2011
-
Digital Isolator Product Selection Guide10/3/2017
-
μModule Isolators7/13/2017
-
SPI/デジタルまたはI2C対応のμModuleアイソレータ+ 電源11/21/2012
-
Hot-Swappable I2C Isolator2/24/2011
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
-
Simple Circuit Monitors Health of –48V Telecom Lead-Acid Battery Backup Systems7/1/2011 LT Journal
おすすめ製品
LTM2883 コンパニオン製品
