LTM9100

I2Cコマンド機能と遠隔測定機能を備えたAnyside高電圧絶縁型スイッチ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$23.94
特長
  • UL-CSA規格認証申請中:5kVRMS(1 分間)
  • 強化された絶縁
  • 絶縁型電源を内蔵
  • ターンオン・ランプ・レートと電流制限値を調整可能
  • I2C/SMBusインタフェース
  • 電流と2つの不確定チャネルをモニタする10ビットA/Dコンバータ
  • 同相トランジェント耐性が高い:≧30kV/µs
  • フォルト状態のアラート出力およびパワーグッド出力
  • 3V~5.5Vの独立したロジック電源
  • 絶縁障壁間での±20kVのESD保護
  • 連続動作時の最大電圧:690VRMS
  • 沿面距離:14.6mm
  • 低電流シャットダウン・モード(<10µA)
  • 22mm×9mm×5.16mm BGAパッケージ
製品概要
show more Icon

LTM9100 µModule®(マイクロモジュール)コントローラは、電気的に絶縁された総合的なスイッチ・コントローラで、I2Cインタフェースを備えており、負荷スイッチやホットスワップ・コントローラとして使用することができます。負荷は外付けのNチャネルMOSFETスイッチによってソフトスタートおよび制御が行われます。起動時、入力ステップ状態時、および出力短絡状態時には、過電流保護回路によってMOSFETのストレスが最小限に抑えられます。スイッチは絶縁されたフローティング特性を備えているので、高電位側、低電位側、およびフローティング・アプリケーションでの使用に合わせて容易に構成することができます。

5Vの単電源により、一体化された絶縁型DC/DCコンバータを介してスイッチ・コントローラの両側に電力を供給します。ロジック電源の入力が分かれているので、主電源に関係なく、3V~5.5Vのロジック・レベルとのインタフェースを容易にとることができます。負荷電流と2つの追加電圧入力の絶縁測定は10ビットADCによって行われ、I2Cインタフェースを介してアクセスされます。

ロジック・インタフェースとI2Cインタフェースは、5kVRMSの絶縁障壁によってスイッチ・コントローラから分離されているので、LTM9100は、最大1000VDCのバス上でスイッチが動作するシステムに適しているだけでなく、接地経路を切断して同相電圧振幅を大きくしているシステムを電気的に絶縁するのにも最適です。同相トランジェントが30kV/µsまでの場合、通信が遮断されないことが保証されています。


アプリケーション

  • 高電圧のDC活線挿抜
  • 通電状態のバックプレーン挿入
  • 絶縁型分散給電システム
  • 電力モニタ
  • 産業用制御システム
  • グランド・ループの遮断

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$23.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM9100CY#PBF
  • HTML
  • HTML
LTM9100HY#PBF
  • HTML
  • HTML
LTM9100IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM9100CY#PBF

LTM9100HY#PBF

製造中

LTM9100IY#PBF

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM9100CY#PBF

LTM9100HY#PBF

製造中

LTM9100IY#PBF

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2423A-A

LTM9100 Demo Board | Isolated 48V Switch Controller with Telemetry [requires DC590 or DC2026]

zoom

DC2423A-A

LTM9100 Demo Board | Isolated 48V Switch Controller with Telemetry [requires DC590 or DC2026]

LTM9100 Demo Board | Isolated 48V Switch Controller with Telemetry [requires DC590 or DC2026]

製品の詳細

Demonstration circuit 2423A showcases the LTM9100 Isolated Switch Controller in either a typical 48V application (–A) or in a high voltage 380V application (–B). The board may be configured for either high side or low side operation, dependent on the connection of external supply and load to the banana jacks. An on board capacitive load may also be wired into the circuit. LEDs indicate the presence of input and output voltage.





ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

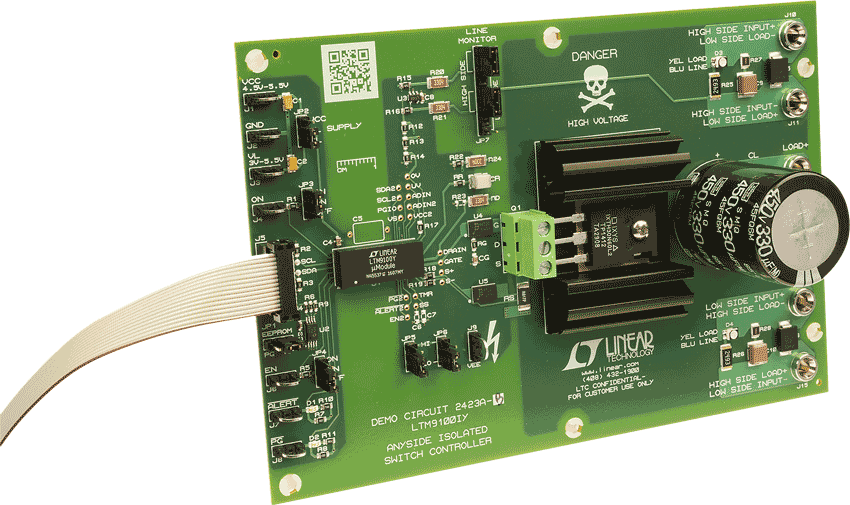

DC2423A-B

LTM9100 Demo Board | Isolated 380V Switch Controller with Telemetry [requires DC590 or DC2026]

zoom

DC2423A-B

LTM9100 Demo Board | Isolated 380V Switch Controller with Telemetry [requires DC590 or DC2026]

LTM9100 Demo Board | Isolated 380V Switch Controller with Telemetry [requires DC590 or DC2026]

製品の詳細

Demonstration circuit 2423A showcases the LTM9100 Isolated Switch Controller in either a typical 48V application (–A) or in a high voltage 380V application (–B). The board may be configured for either high side or low side operation, dependent on the connection of external supply and load to the banana jacks. An on board capacitive load may also be wired into the circuit. LEDs indicate the presence of input and output voltage.

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
