製品概要

機能と利点

  • I2Cバス立ち上がり遷移時間を改善
  • I2Cバス上に複数のデバイスを接続する場合にデータの完全性を保証
  • 広い電源電圧範囲:1.6V~5.5V
  • “L”状態のノイズマージンを改善
  • 最大400kHz動作
  • 低消費電力のスタンバイ・モードを自動検出
  • 低消費電流(<5μA)のシャットダウン
  • ディスエーブル時またはパワーダウン時にバスへの負荷なし
  • スルーレートが制限された強力なプルアップ電流
  • ±8kVの人体モデルESD保護

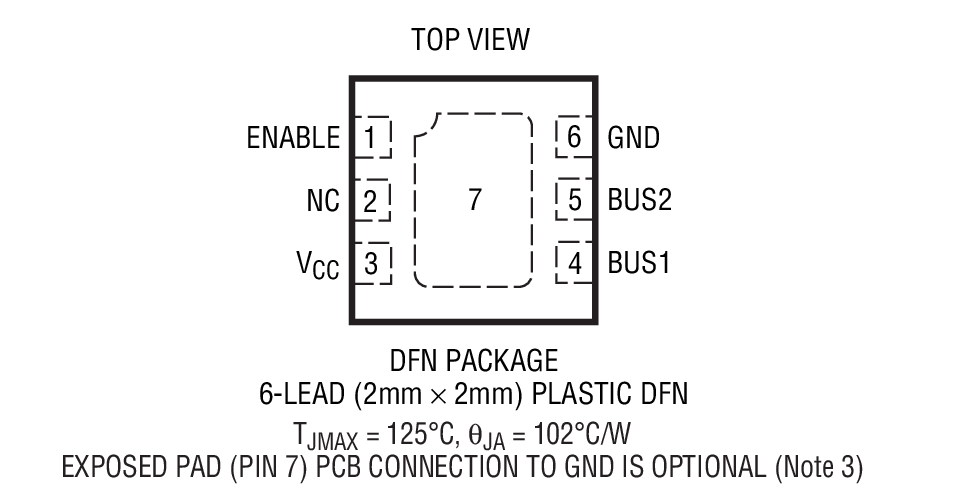

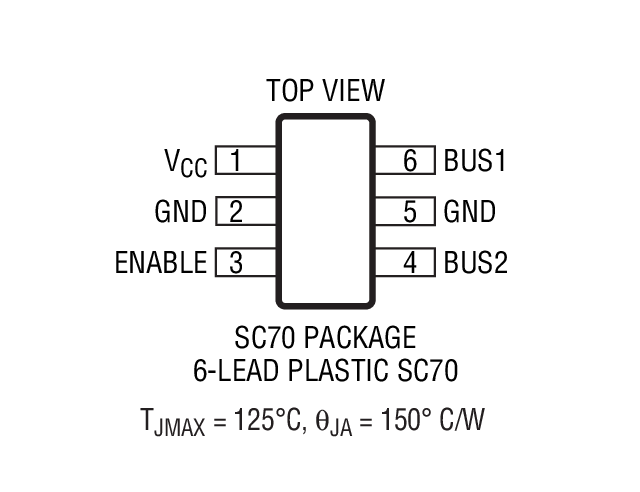

  • 2mm×2mm DFNおよびSC70パッケージ

製品概要

LTC4311は、400pFのI2C仕様をかなり上回るバス負荷条件においてデータ伝送速度と信頼性を向上させるように設計されたデュアルI2Cアクティブ・プルアップです。LTC4311は1.6V~5.5Vの電源電圧で動作し、SMBusにも適合しています。

LTC4311では、スルーレートが制限された2つのプルアップ電流を使用することにより、スルーレートやバス性能を低下させることなく、複数のデバイス接続や長距離で大容量の相互接続が可能です。

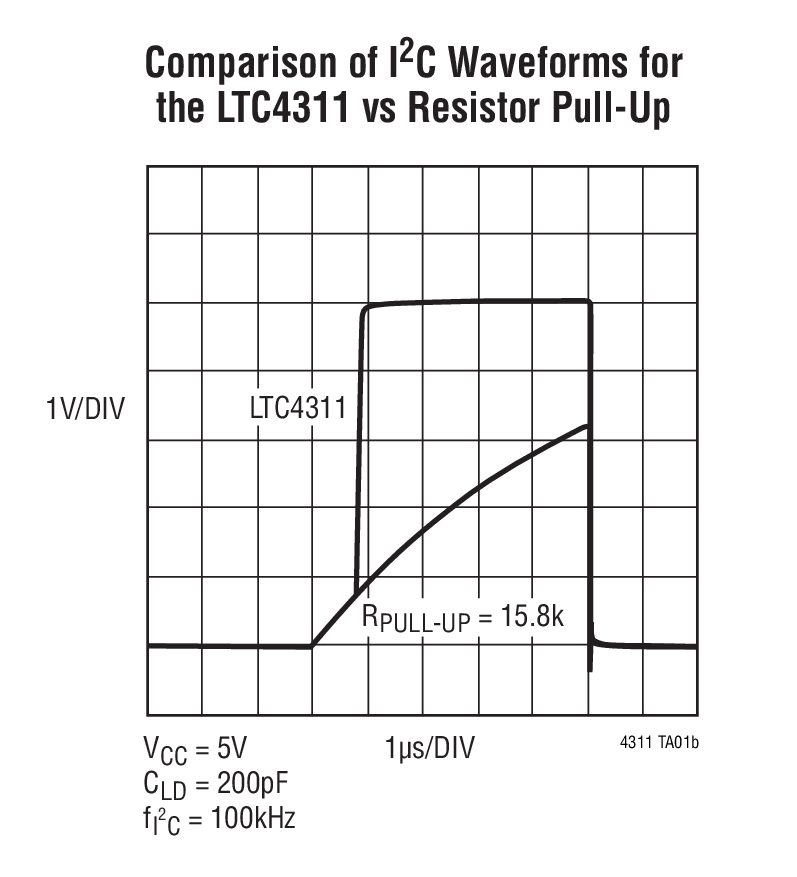

正のバス遷移時、LTC4311はスルーレートが制限されたプルアップ電流を供給してI2CまたはSMBusラインをバス・プルアップ電圧に素早くスルーします。負の遷移時や安定したDCレベル時に、電流はディスエーブルされ、負スルーレートを改善し、“L”状態のノイズマージンを改善します。 SCLとSDAのいずれも“H”の場合は、自動検出スタンバイ・モードにより消費電流を低減します。LTC4311はディスエーブル時には低消費電流の(<5μA)シャットダウン・モードになります。

LTC4311は2mm×2mm×0.75mm DFNまたはSC70パッケージで供給されます。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯用計測器
  • バッテリ・チャージャ
  • 産業用制御アプリケーション
  • TV/ビデオ製品
  • ACPI SMBus インターフェイス

製品ライフサイクル icon-recommended 製造中
