LT4320
LT4320-1

理想ダイオード・ブリッジ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$3.54
特長
  • 電力効率を最大化
  • 熱設計の問題を解消
  • DC~600Hz
  • 動作電圧範囲:9V~72V
  • IQ = 1.5mA(標準)
  • 利用可能な電圧を最大化
  • 8ピン(3mm × 3mm)DFN、12ピンMSOPおよび8ピンPDIPパッケージで供給
製品概要
show more Icon

LT4320/LT4320-1は、4つのNチャネルMOSFETを駆動する理想ダイオード・ブリッジ・コントローラで、標準ではDC~600Hzの範囲で電圧の整流に対応します。この理想ダイオード・ブリッジは、利用可能な電圧を最大限に高めて電力損失を低減(下記のサーモグラフ比較を参照)することにより、電源設計を簡素化し、(特に低電圧アプリケーションでの)電源のコストを節減します。

また、理想ダイオード・ブリッジは熱設計の問題を解消して高価なヒートシンクが不要になるので、プリント回路基板面積も大幅に減少します。LT4320の内部チャージポンプはすべてのNMOS設計に対応するので、大型で高価なPMOSスイッチが不要になります。電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。

LT4320は標準でDC~60Hzの電圧を整流する設計になっていますが、LT4320-1は標準でDC~600Hzの電圧を整流する設計になっています。MOSFETのサイズと動作負荷電流によっては、より高い周波数での動作が可能です。


アプリケーション

  • 防犯カメラ
  • 地上用または航空機搭載用の電力分散システム
  • 2次入力のあるPoE(Power-over-Ethernet)受電装置
  • 極性が不確実な電源の入力
  • ダイオード・ブリッジの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

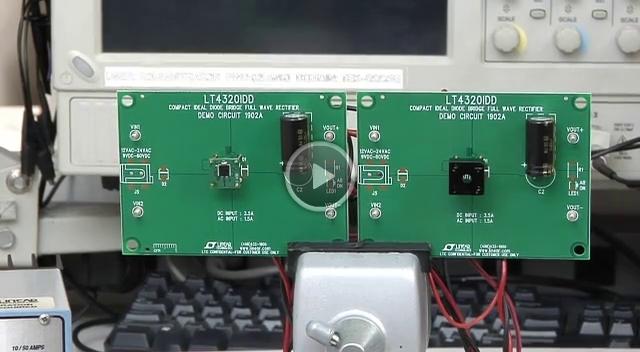

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT4320HDD#PBF
  • HTML
  • HTML
LT4320HDD#TRPBF
  • HTML
  • HTML
LT4320HDD-1#PBF
  • HTML
  • HTML
LT4320HDD-1#TRPBF
  • HTML
  • HTML
LT4320HMSE#PBF
  • HTML
  • HTML
LT4320HMSE#TRPBF
  • HTML
  • HTML
LT4320HMSE-1#PBF
  • HTML
  • HTML
LT4320HMSE-1#TRPBF
  • HTML
  • HTML
LT4320HN8#PBF
  • HTML
  • HTML
LT4320HN8-1#PBF
  • HTML
  • HTML
LT4320IDD#PBF
  • HTML
  • HTML
LT4320IDD#TRPBF
  • HTML
  • HTML
LT4320IDD-1#PBF
  • HTML
  • HTML
LT4320IDD-1#TRPBF
  • HTML
  • HTML
LT4320IMSE#PBF
  • HTML
  • HTML
LT4320IMSE#TRPBF
  • HTML
  • HTML
LT4320IMSE-1#PBF
  • HTML
  • HTML
LT4320IMSE-1#TRPBF
  • HTML
  • HTML
LT4320IN8#PBF
  • HTML
  • HTML
LT4320IN8-1#PBF
  • HTML
  • HTML
LT4320MPMSE#PBF
  • HTML
  • HTML
LT4320MPMSE#TRPBF
  • HTML
  • HTML
LT4320MPMSE-1#PBF
  • HTML
  • HTML
LT4320MPMSE-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT4320HMSE#PBF

製造中

LT4320HMSE#TRPBF

製造中

LT4320HMSE-1#PBF

製造中

LT4320HMSE-1#TRPBF

製造中

LT4320IMSE#PBF

製造中

LT4320IMSE#TRPBF

製造中

LT4320IMSE-1#PBF

製造中

LT4320IMSE-1#TRPBF

製造中

LT4320MPMSE#PBF

製造中

LT4320MPMSE#TRPBF

製造中

LT4320MPMSE-1#PBF

製造中

LT4320MPMSE-1#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT4320HMSE#PBF

製造中

LT4320HMSE#TRPBF

製造中

LT4320HMSE-1#PBF

製造中

LT4320HMSE-1#TRPBF

製造中

LT4320IMSE#PBF

製造中

LT4320IMSE#TRPBF

製造中

LT4320IMSE-1#PBF

製造中

LT4320IMSE-1#TRPBF

製造中

LT4320MPMSE#PBF

製造中

LT4320MPMSE#TRPBF

製造中

LT4320MPMSE-1#PBF

製造中

LT4320MPMSE-1#TRPBF

製造中

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT4320HN8#PBF

製造中

LT4320HN8-1#PBF

製造中

LT4320IN8#PBF

製造中

LT4320IN8-1#PBF

製造中

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT4320HN8#PBF

製造中

LT4320HN8-1#PBF

製造中

LT4320IN8#PBF

製造中

LT4320IN8-1#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT4320HMSE#PBF

製造中

LT4320HMSE#TRPBF

製造中

LT4320HMSE-1#PBF

製造中

LT4320HMSE-1#TRPBF

製造中

LT4320IMSE#PBF

製造中

LT4320IMSE#TRPBF

製造中

LT4320IMSE-1#PBF

製造中

LT4320IMSE-1#TRPBF

製造中

LT4320MPMSE#PBF

製造中

LT4320MPMSE#TRPBF

製造中

LT4320MPMSE-1#PBF

製造中

LT4320MPMSE-1#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT4320HMSE#PBF

製造中

LT4320HMSE#TRPBF

製造中

LT4320HMSE-1#PBF

製造中

LT4320HMSE-1#TRPBF

製造中

LT4320IMSE#PBF

製造中

LT4320IMSE#TRPBF

製造中

LT4320IMSE-1#PBF

製造中

LT4320IMSE-1#TRPBF

製造中

LT4320MPMSE#PBF

製造中

LT4320MPMSE#TRPBF

製造中

LT4320MPMSE-1#PBF

製造中

LT4320MPMSE-1#TRPBF

製造中

10 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT4320HN8#PBF

製造中

LT4320HN8-1#PBF

製造中

LT4320IN8#PBF

製造中

LT4320IN8-1#PBF

製造中

8 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT4320HN8#PBF

製造中

LT4320HN8-1#PBF

製造中

LT4320IN8#PBF

製造中

LT4320IN8-1#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

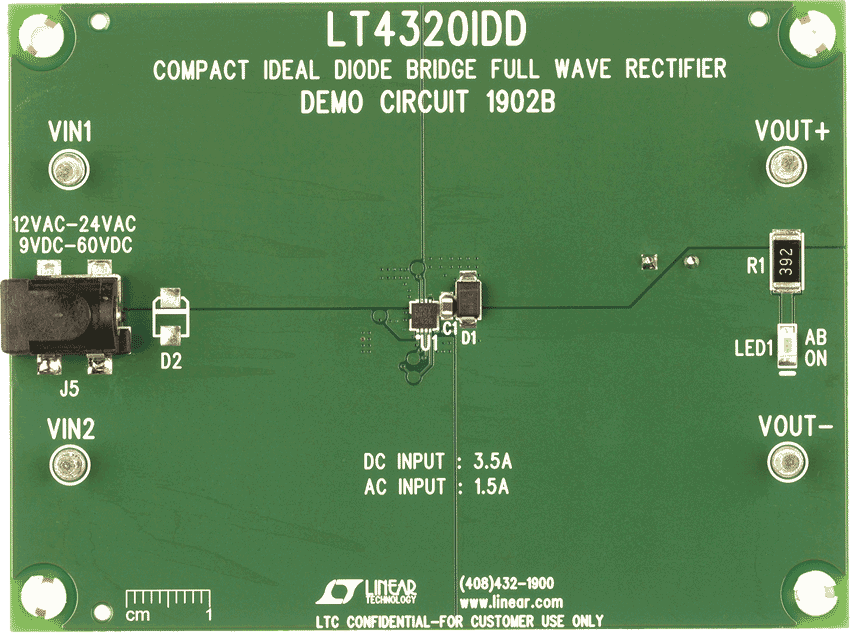

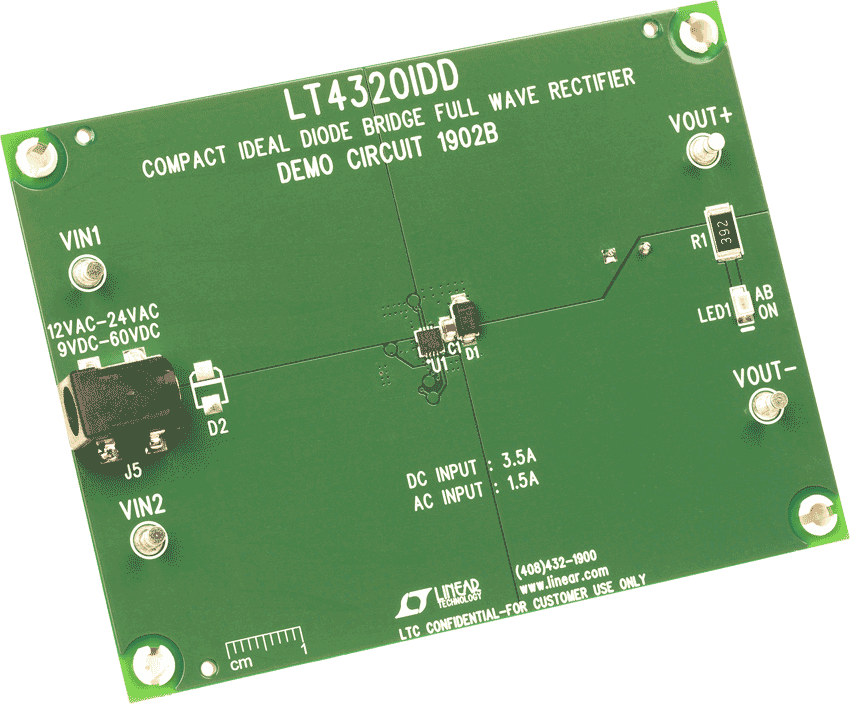

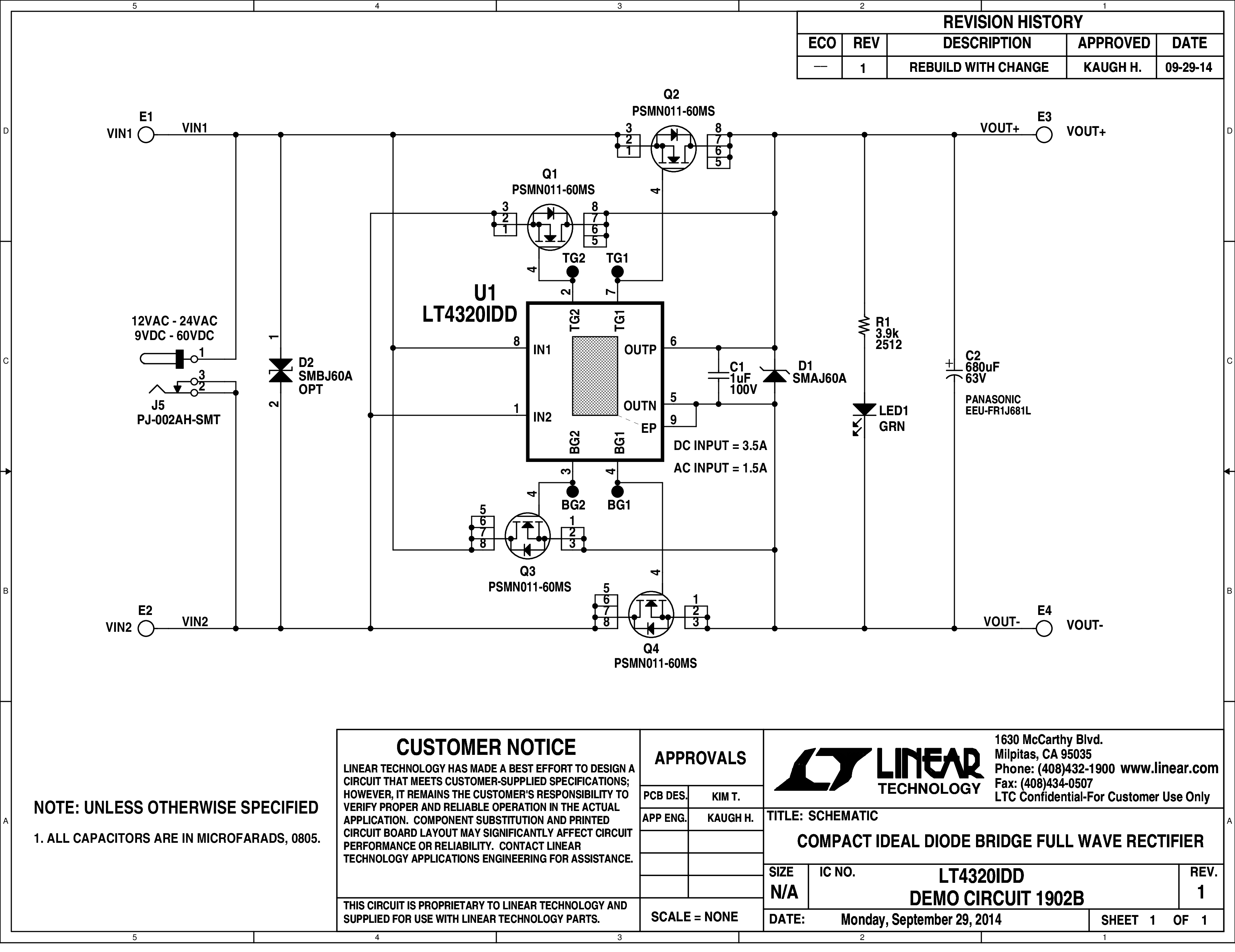

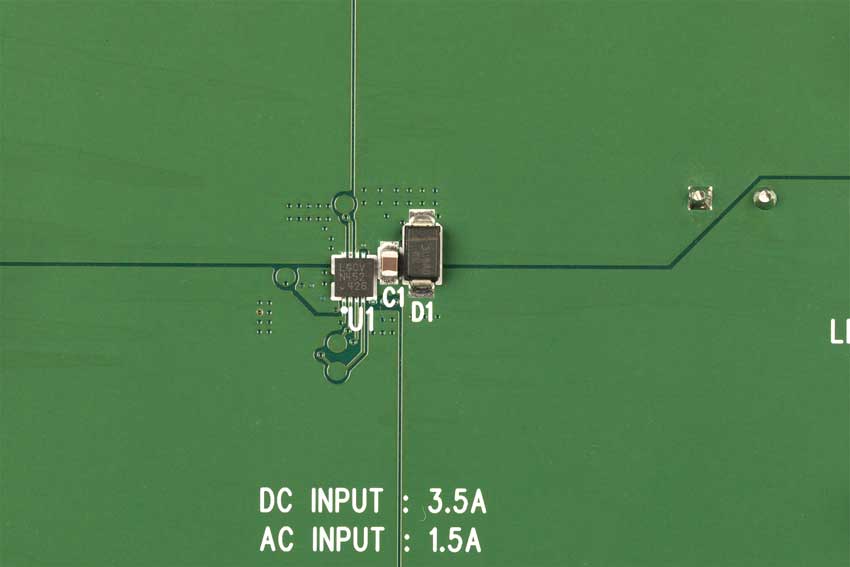

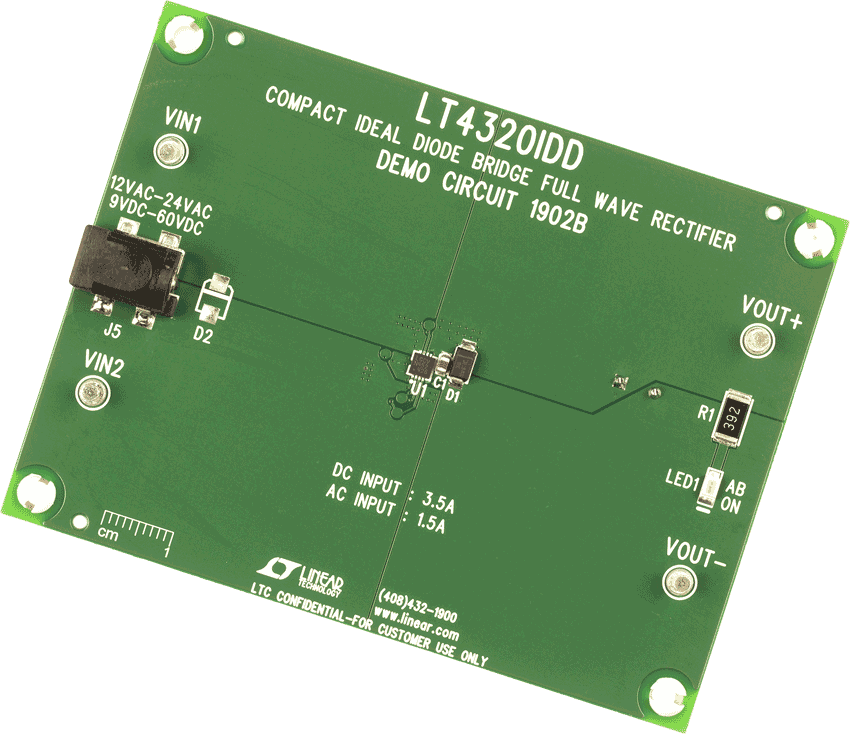

DC1902B

LT4320IDD Demo Board | 200W Ideal Diode Bridge Full-Wave Rectifier (9V to 60V, 3.5A)

reference details image

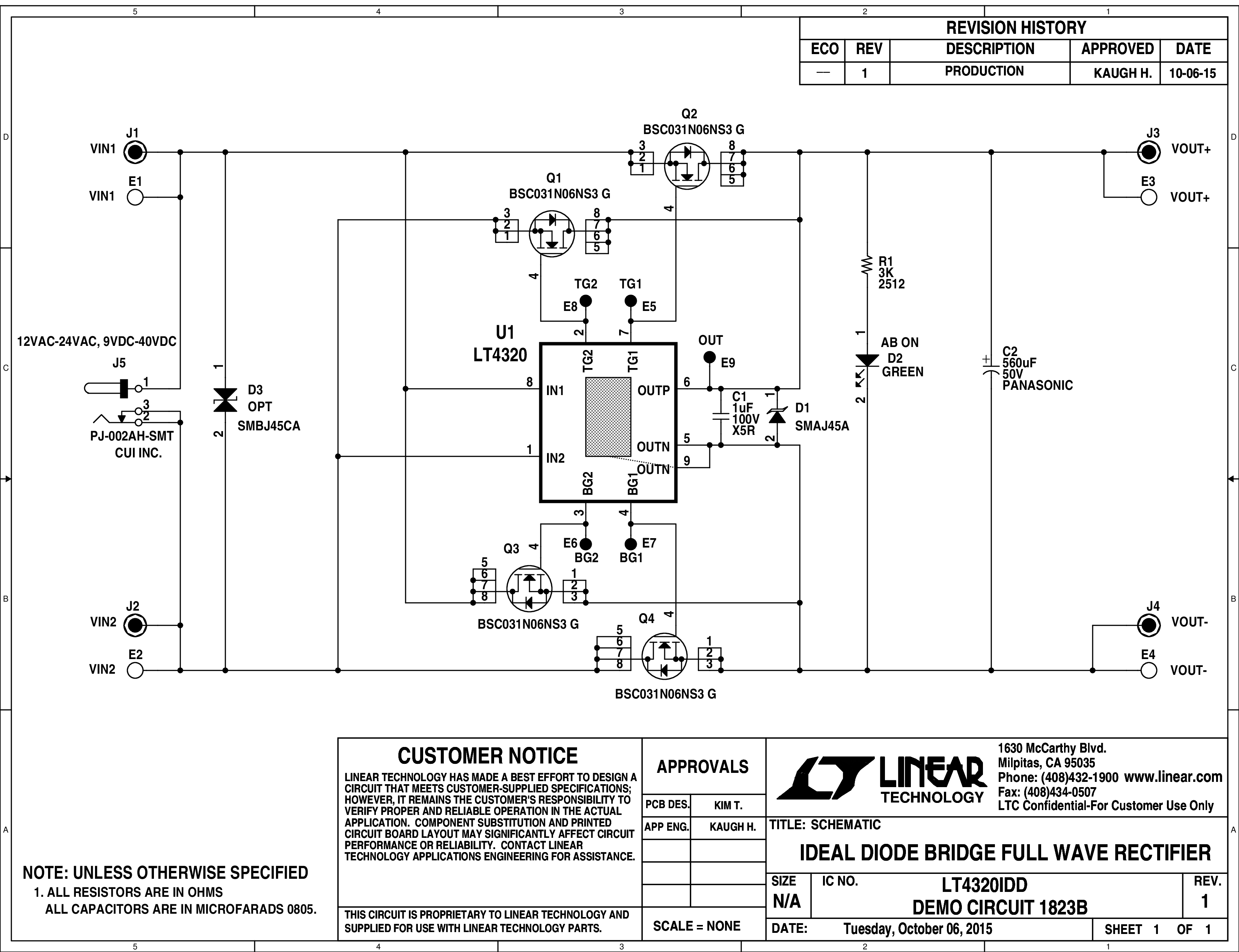

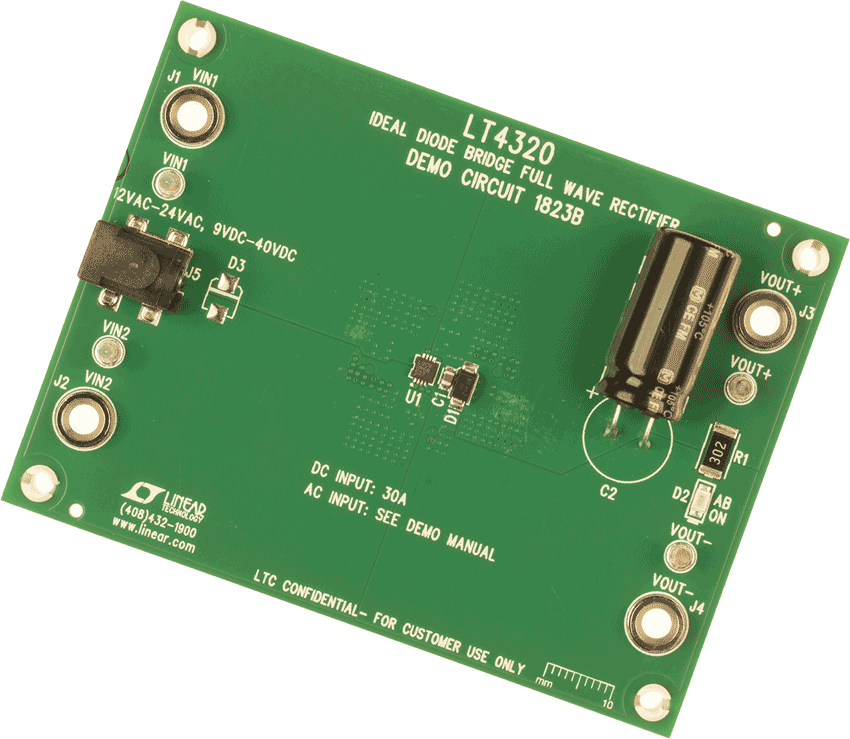

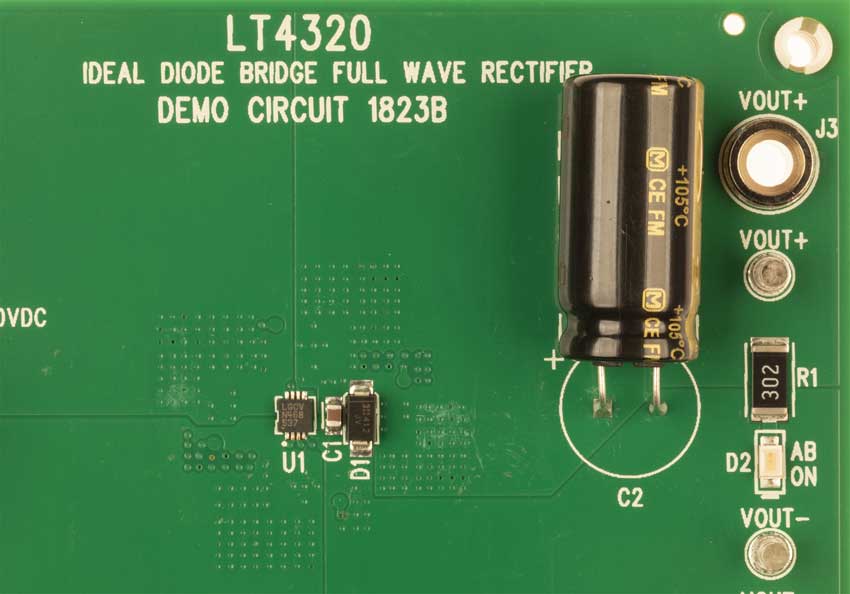

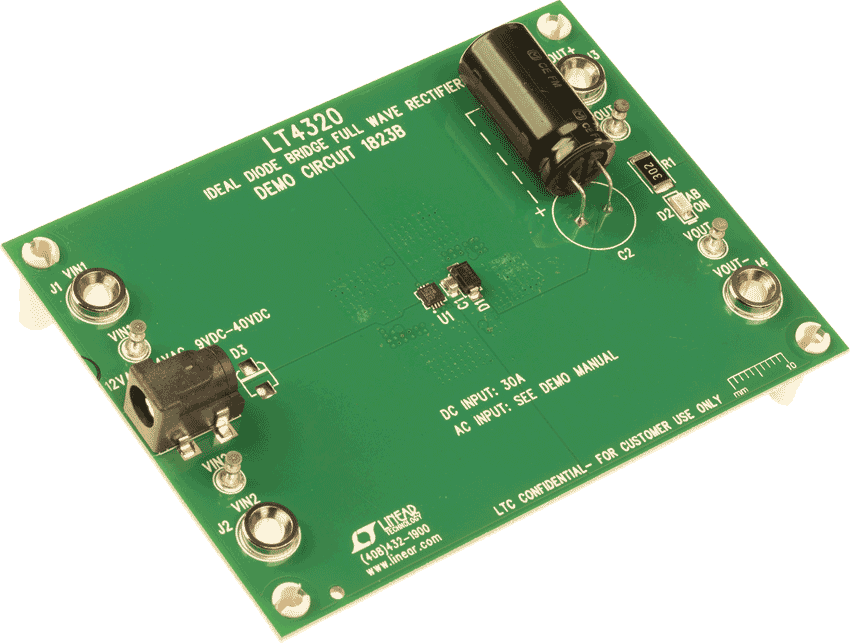

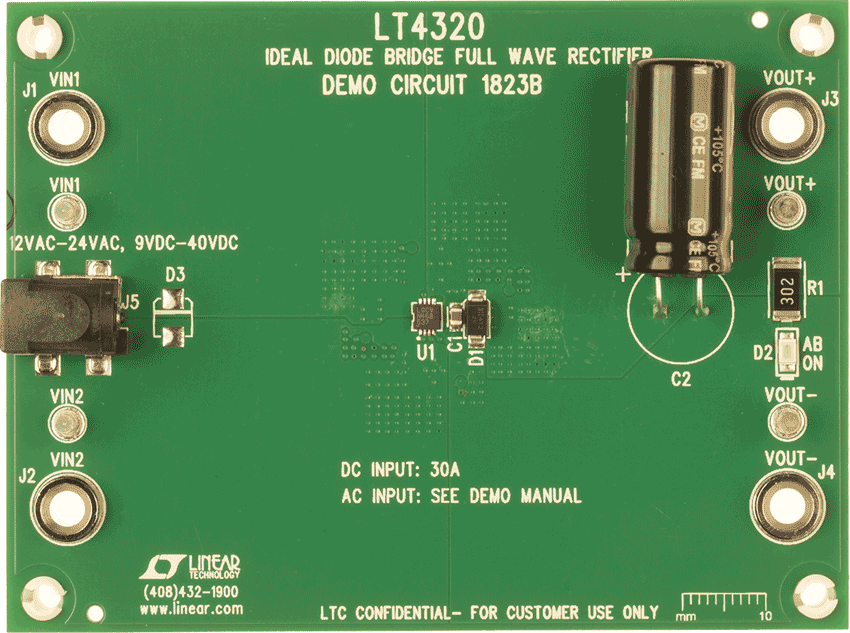

DC1823B

LT4320IDD Demo Board | 1.2kW Ideal Diode Bridge Full-Wave Rectifier [9V to 40V, 30A]

zoom

DC1823B

LT4320IDD Demo Board | 1.2kW Ideal Diode Bridge Full-Wave Rectifier [9V to 40V, 30A]

LT4320IDD Demo Board | 1.2kW Ideal Diode Bridge Full-Wave Rectifier [9V to 40V, 30A]

製品の詳細

Demonstration circuit 1823B features the LT4320, an ideal diode bridge controller  suitable for applications that require high current AC to DC full-wave rectification or DC polarity correction. With an AC input, the input voltage range is 12VAC to 24VAC, the output voltage can be as high as 70V, and the output current can be as high as 1.5A. The AC current is limited by the capacitance provided on the demo board and can be increased up to 17A with additional load capacitance. The DC input voltage range is 9V up to 40V, and the maximum DC output current is 30A.


The LT4320 drives four N-channel MOSFETs to perform full-wave rectification functionally similar to a discrete diode bridge but with much lower power dissipation. This topology eases thermal design, and increases usable output voltage. In addition, an all N-channel topology has benefits over a P-channel topology such as a wider selection of MOSFETs, lower cost, lower RDS(ON), and smaller footprint.

reference details image

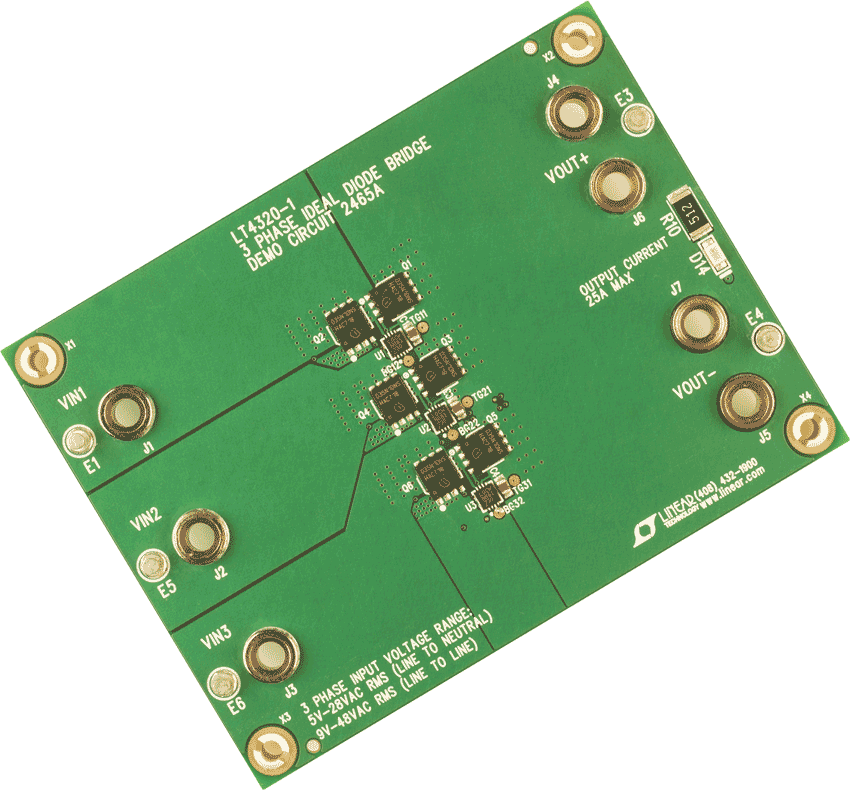

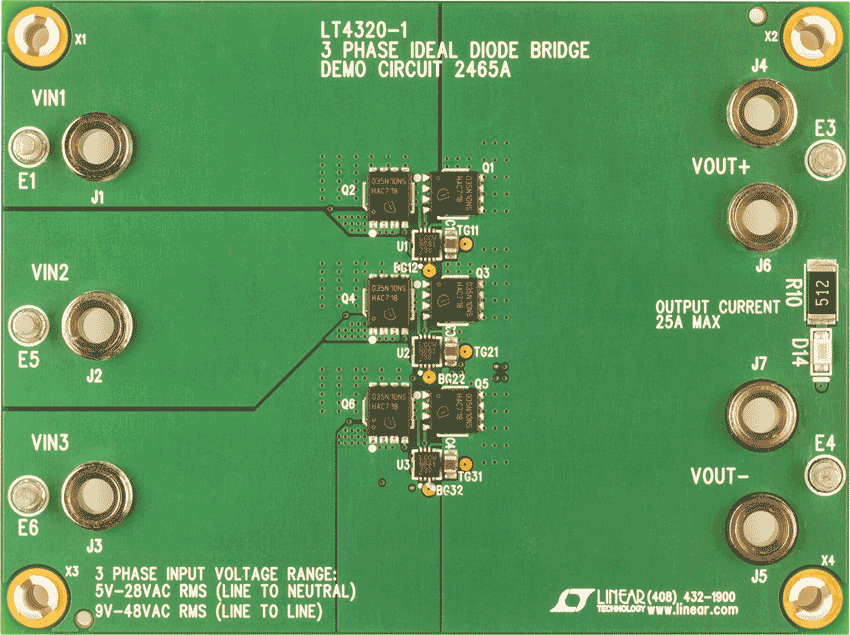

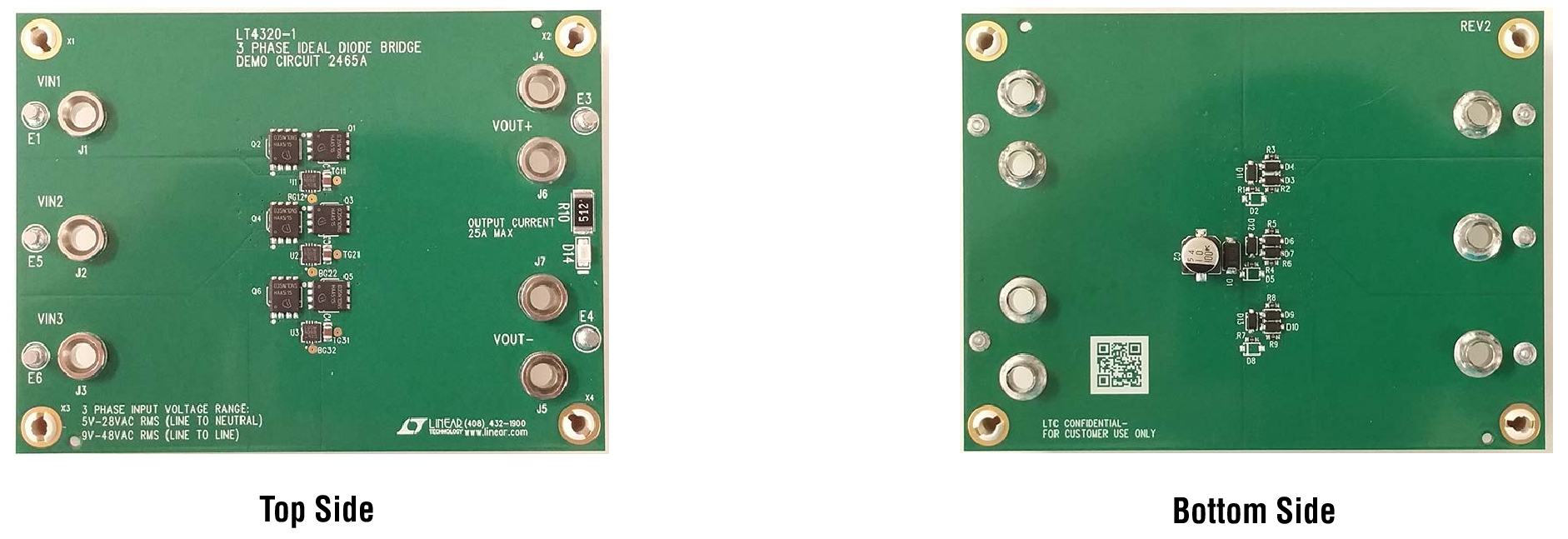

DC2465A

LT4320IDD-1 3-Phase Ideal Diode Bridge Rectifier [9VAC to 48VAC L-L, 25A]

zoom

DC2465A

LT4320IDD-1 3-Phase Ideal Diode Bridge Rectifier [9VAC to 48VAC L-L, 25A]

LT4320IDD-1 3-Phase Ideal Diode Bridge Rectifier [9VAC to 48VAC L-L, 25A]

製品の詳細

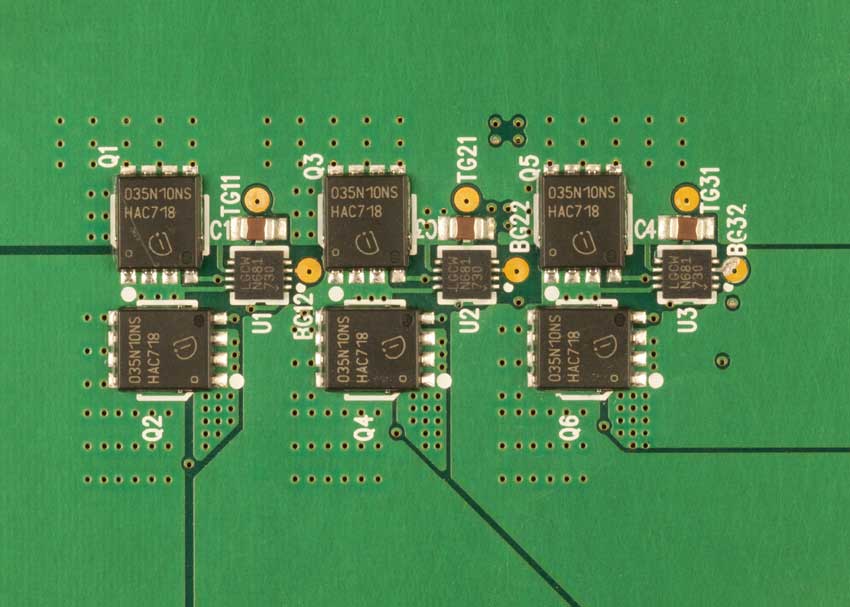

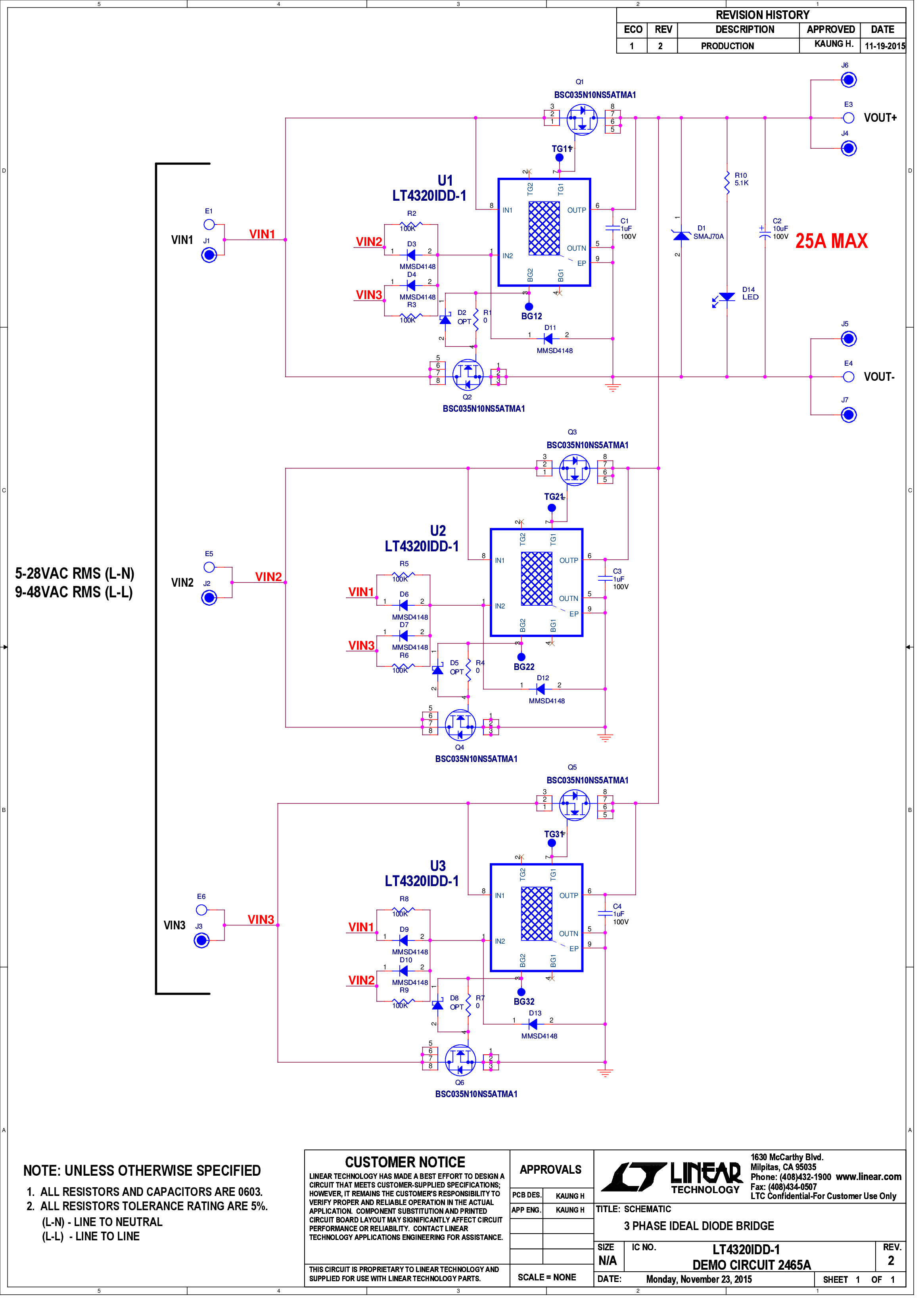

Demonstration circuit 2465A is a 3-phase ideal diode bridge using three LT4320 controllers and six N-channel FETs. This demo board provides highly efficient 3-phase rectification with an input voltage range from 5VAC to 28VAC RMS (line to neutral) and maximum load current of 25A.





reference details image

DC2047A-A

LT4276B/LT4321 Demo Board | PoE+ (25W, 12V/1.9A) PD with DC/DC, Ideal Diode Bridge and 9V-57V AUX

zoom

DC2047A-A

LT4276B/LT4321 Demo Board | PoE+ (25W, 12V/1.9A) PD with DC/DC, Ideal Diode Bridge and 9V-57V AUX

LT4276B/LT4321 Demo Board | PoE+ (25W, 12V/1.9A) PD with DC/DC, Ideal Diode Bridge and 9V-57V AUX

製品の詳細

Demonstration circuit 2047A-A is an IEEE802.3at compliant Power over Ethernet (PoE) Powered Device (PD) with support for 9-57VDC and 24VAC auxiliary supply input. It features the LT4276 PD interface and switching regulator controller, the LT4321 PoE ideal diode bridge controller, and the LT4320 ideal diode bridge controller.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
