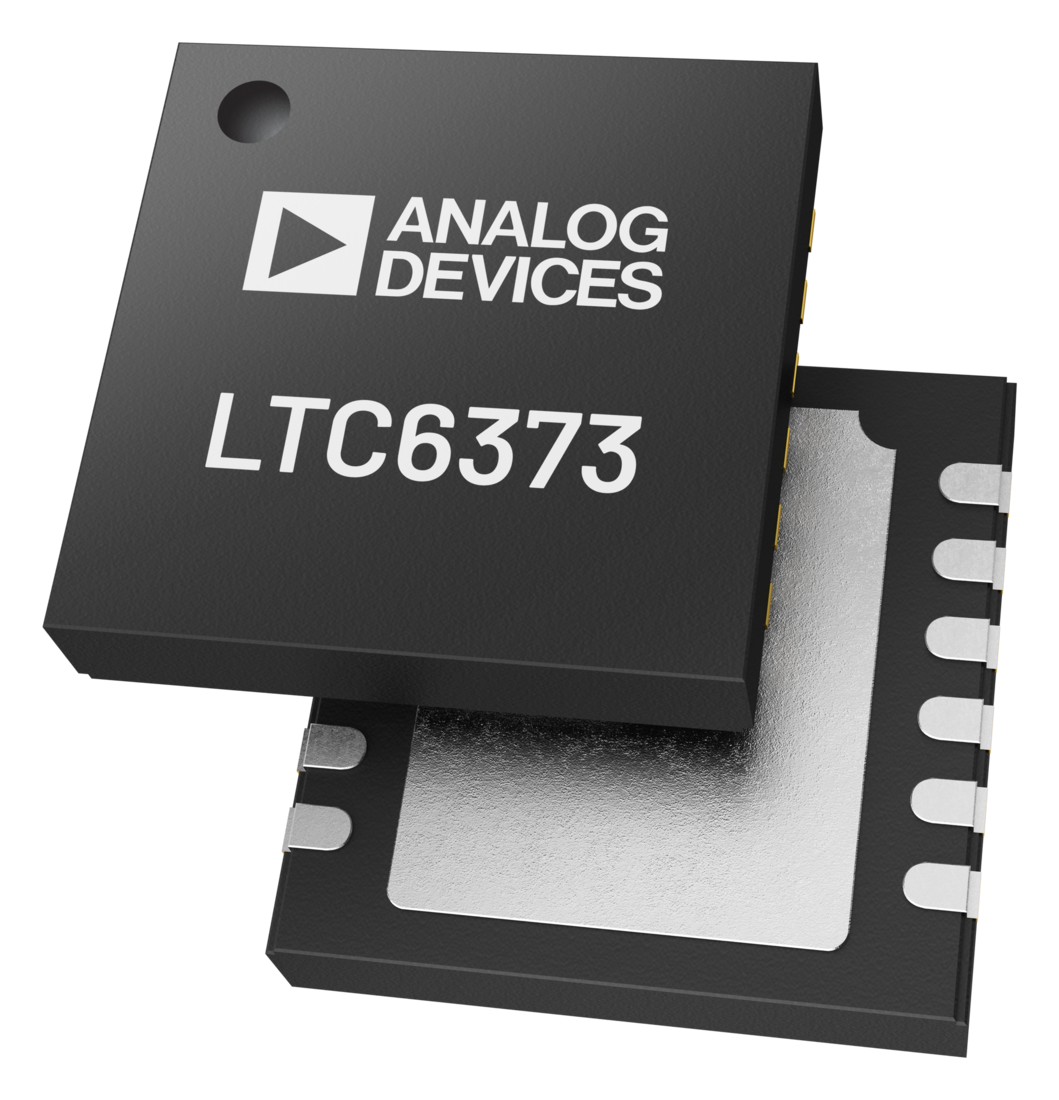

LTC6373

入力バイアス電流が25pAの36V完全差動プログラマブル・ゲイン計装アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$5.24
機能
  • ピン・プログラマブル・ゲイン:
    G = 0.25、0.5、1、2、4、8、16V/V + シャットダウン
  • 完全差動出力
  • ゲイン誤差:0.012%(最大値)
  • ゲイン誤差ドリフト:1ppm/°C(最大値)
  • CMRR:103dB(最小値)、G = 16
  • 入力バイアス電流:25pA(最大値)
  • 入力オフセット電圧:92μV(最大値)、G = 16
  • 入力オフセット電圧ドリフト:1.7μV/°C(最大値)、G = 16
  • –3dB帯域幅:4MHz、G = 16
  • 入力ノイズ密度:8nV/√Hz、G = 16
  • スルー・レート:12V/μs、G = 16
  • 調整可能な出力コモンモード電圧
  • 静止電源電流:4.4mA
  • 供給電圧範囲:±4.5V~±18V
  • –40°C~125°Cの規定温度範囲
  • 小型12ピン 4mm × 4mm DFN(LFCSP)パッケージ
製品概要
show more Icon

LTC6373は、完全差動出力を備えた高精度計装アンプです。内部抵抗回路が綿密に整合されており、優れたCMRR、オフセット電圧、低いゲイン誤差、ゲイン・ドリフト、ゲイン非直線性が実現します。ユーザは、3ビットのパラレル・インターフェース(A2~A0)を通じて使用可能な7つの設定値のうち1つへのゲインを簡単にプログラミングできます。8番目の状態により、部品がシャットダウン状態になり、消費電流が220μAまで減少します。従来の電圧帰還型アンプとは異なり、LTC6373はすべてのゲイン設定値についてほぼ同じ帯域幅を維持できます。

LTC6373には、完全差動出力が備わっており、高性能差分入力ADCが駆動されます。出力コモンモード電圧は、VOCMピンを通じて別個に調整できます。高インピーダンス入力、DC精度、低ノイズ、低歪み、高速差動ADCドライブが組み合わされているため、LTC6373はデータ・アクイジョン・システムの最適化に理想的な候補です。

LTC6373は、12ピンの4mm × 4mm DFN(LFCSP)パッケージを採用しており、−40°C~125°Cの温度範囲で完全に仕様規定されています。

アプリケーション

  • データ・アクイジション・システム
  • バイオメディカル計測器
  • 試験装置および計測装置
  • 差動ADCドライバ
  • シングルエンド/差動変換
  • マルチプレクス・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$5.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6373HDFM#TRPBF
  • HTML
  • HTML
LTC6373IDFM#PBF
  • HTML
  • HTML
LTC6373IDFM#TRPBF
  • HTML
  • HTML
LTC6373SDFM#PBF
  • HTML
  • HTML
LTC6373SDFM#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

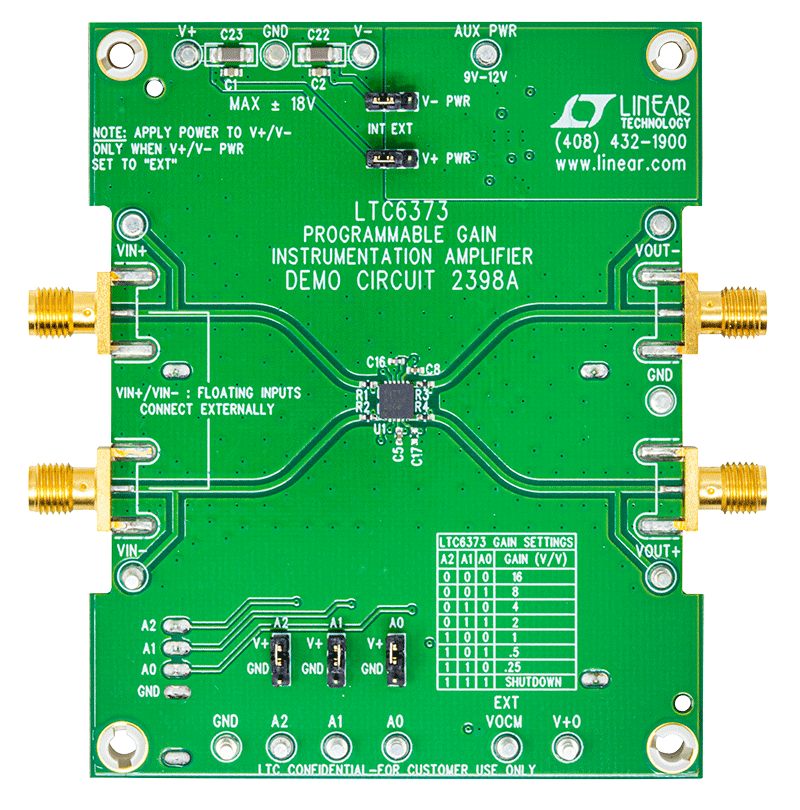

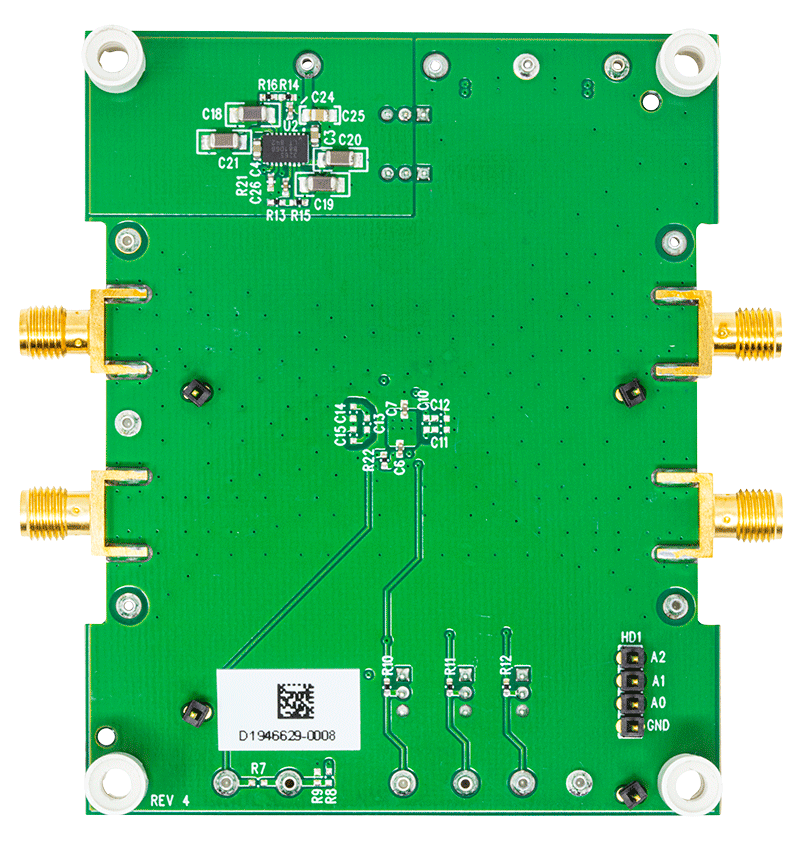

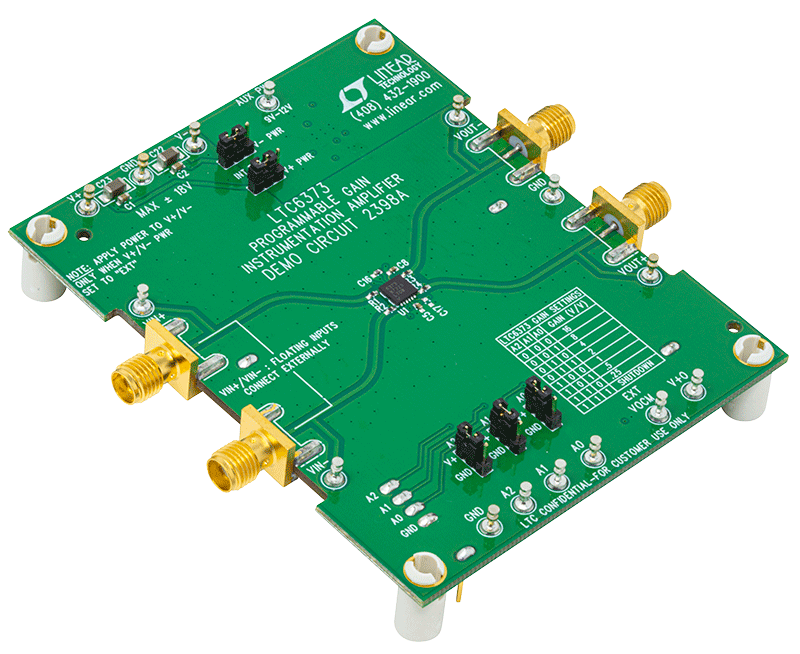

DC2398A

LTC6373 Programmable Gain Instrumentation Amplifier

zoom

DC2398A

LTC6373 Programmable Gain Instrumentation Amplifier

LTC6373 Programmable Gain Instrumentation Amplifier

機能と利点

  • Fully featured evaluation board for the LTC6373
  • Jumper or Arduino options for LTC6373 gain selection
  • Access to LTC6373 output common mode pin to control output level shifting
  • Flexible power supply option (±15 V or a single 9 V to 12 V)

製品の詳細

Demo circuit DC2398A features the LTC6373 Programmable Gain Instrumentation Amplifier. The circuit’s gain can be controlled in several ways, such as by simply setting onboard jumpers or by connecting an Arduino or Linduino (DC2026C) microcontroller board. The LTC6373 has fully differential outputs with independent common mode level shifting. The output common mode level can be set by the IC’s internal default or overdriven by the user. The DC2398A can be powered by external bench supplies (typically ±15 V), but optionally also demonstrates the use of the LTC3265 dual low noise charge pump to generate ±15 V rails from a single 9 V to 12 V input supply.

ツールおよびシミュレーション

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
