LTC2379-18

SNR が101.2dB の、18ビット、1.6Msps、低消費電力SAR ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.32
特長
  • スループット・レート: 1.6Msps
  • INL:±2LSB (最大)
  • ミッシングコードのない18ビット分解能を保証
  • 低消費電力: 1.6Msps で18mW、1.6kspsで18μW

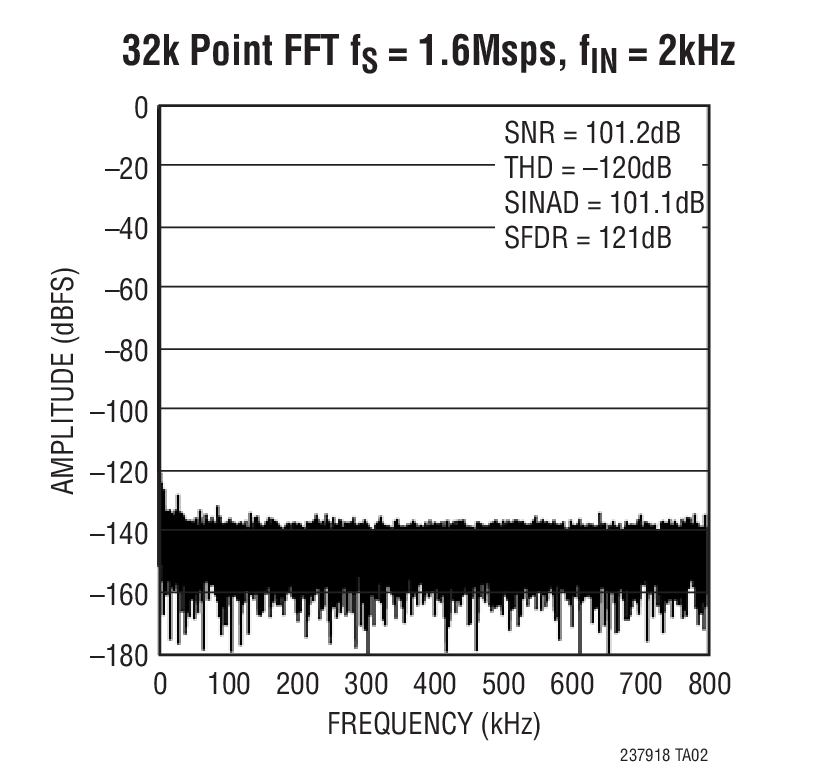

  • SNR:標準101.2dB(fIN = 2kHz)
  • THD:標準-120dB(fIN = 2kHz)
  • デジタル利得圧縮 (DGC)
  • 125°Cまでの動作を保証
  • 2.5V電源
  • 完全差動入力範囲:±VREF
  • VREF入力範囲: 2.5V~5.1V
  • パイプライン遅延なし、サイクル待ち時間なし
  • I/O電圧:1.8V~5V
  • デイジーチェーン・モードを備えたSPI互換シリアルI/O
  • 内部変換クロック

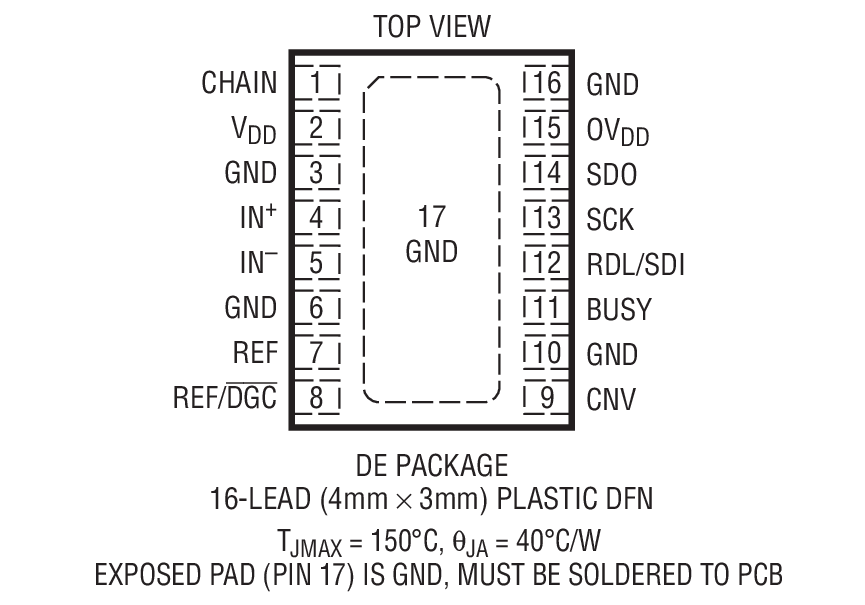

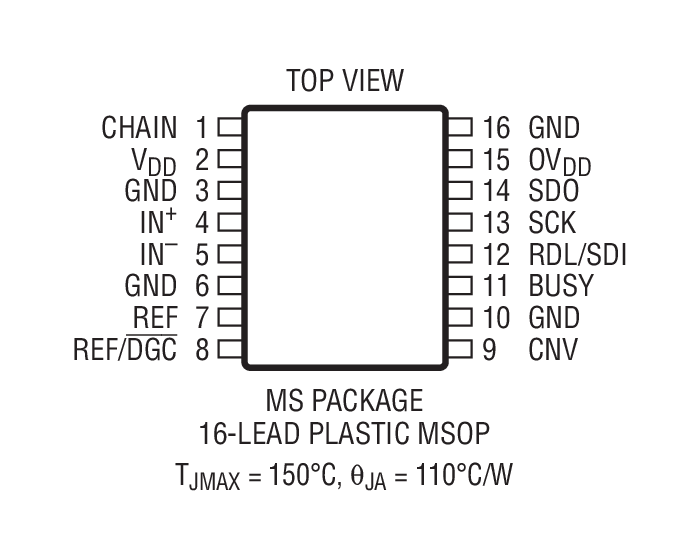

  • 16ピンMSOPおよび4mm × 3mm DFNパッケージ

製品概要
show more Icon

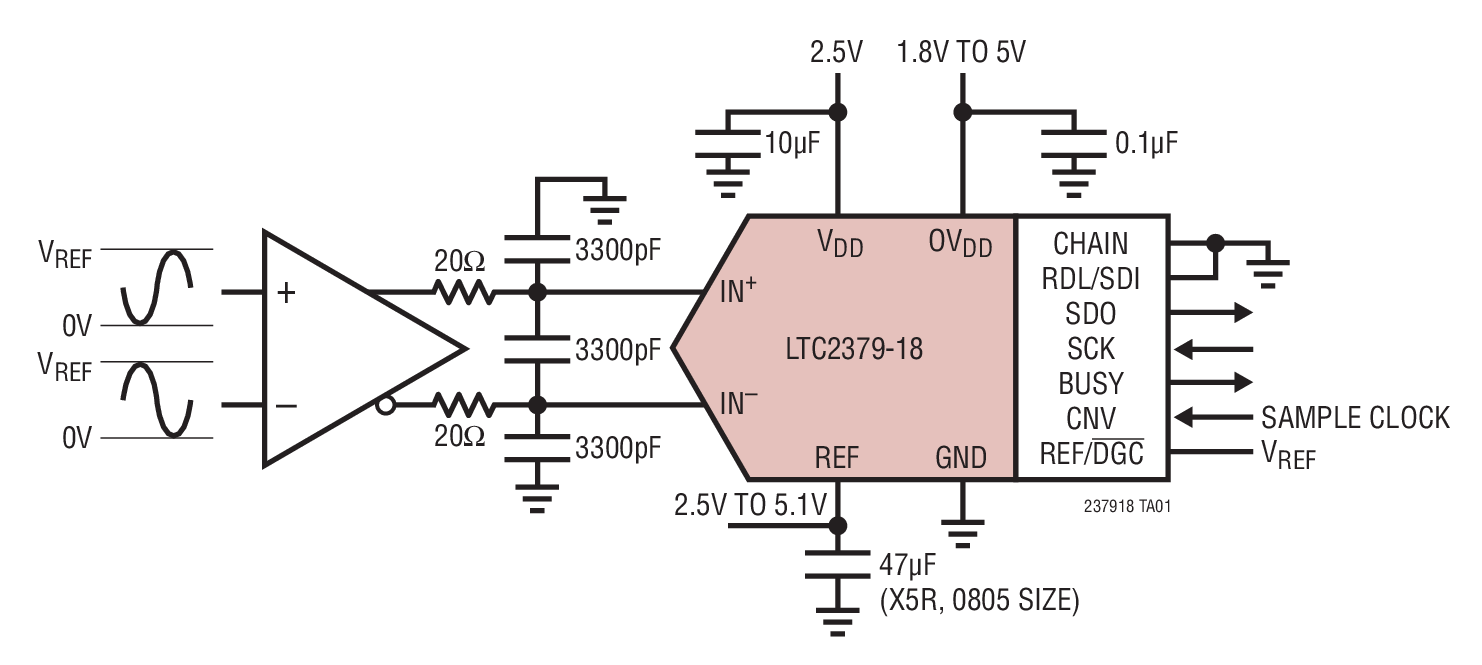

LTC2379-18は、低ノイズ、低消費電力の高速18ビット逐次比較レジスタ(SAR) ADCです。このデバイスは2.5V電源で動作し、2.5V~5.1Vの範囲のVREFに対して完全差動入力範囲は±VREFです。消費電力がわずか18mWで、最大±2LSBのINLと101.2dBのSNRを達成し、18ビット分解能でミッシングコードがありません。

LTC2379-18は1.8V、2.5V、3.3Vおよび5Vのロジックをサポートする高速SPI互換シリアル・インタフェースを搭載しており、デイジーチェーン・モードも備えています。1.6Mspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。 また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。LTC2379-18は変換と変換の間は自動的にパワーダウンするので、サンプリング・レートに比例して電力損失が低減されます。

LTC2379-18は独自のデジタル利得圧縮(DGC)機能を備えているので、ドライバ・アンプの負電源がなくてもADCのフル分解能を維持できます。この機能をイネーブルすると、ADCは、ゼロスケール・コードを0Vから0.1・VREFに 、フルスケール・コードをVREFから0.9・VREFにマップするデジタル・スケール調整を行います。標準的なリファレンス電圧である 5Vの場合、フルスケール入力範囲は0.5V~4.5Vとなり、単一5.5V電源で給電されるドライバ・アンプに適切な空き高を提供します。


アプリケーション

  • 医療用画像処理
  • 高速データ収集
  • 携帯型または小型計測器
  • 産業用プロセス制御
  • 低消費電力のバッテリ駆動計測器
  • ATE

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2379CDE-18#PBF
  • HTML
  • HTML
LTC2379CDE-18#TRPBF
  • HTML
  • HTML
LTC2379CMS-18#PBF
  • HTML
  • HTML
LTC2379CMS-18#TRPBF
  • HTML
  • HTML
LTC2379HMS-18#PBF
  • HTML
  • HTML
LTC2379HMS-18#TRPBF
  • HTML
  • HTML
LTC2379IDE-18#PBF
  • HTML
  • HTML
LTC2379IDE-18#TRPBF
  • HTML
  • HTML
LTC2379IMS-18#PBF
  • HTML
  • HTML
LTC2379IMS-18#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2379CMS-18#PBF

製造中

LTC2379CMS-18#TRPBF

製造中

LTC2379HMS-18#PBF

製造中

LTC2379HMS-18#TRPBF

製造中

LTC2379IMS-18#PBF

製造中

LTC2379IMS-18#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2379CMS-18#PBF

製造中

LTC2379CMS-18#TRPBF

製造中

LTC2379HMS-18#PBF

製造中

LTC2379HMS-18#TRPBF

製造中

LTC2379IMS-18#PBF

製造中

LTC2379IMS-18#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 3

reference details image

DC1783A-E

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

zoom

DC1783A-E

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

製品の詳細

The LTC2380/LTC2379/LTC2378/LTC2377/LTC2376 are low power, low noise ADCs with serial outputs that can operate from a single 2.5V supply. The demo manual refers to the LTC2379-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2379-18 supports a ±5V fully differential input range with a 101dB SNR, consumes only 18mW and achieves ±2LSB INL max with no missing codes at 18-bits. The DC1783A demonstrates the DC and AC performance of the LTC2379-18 in conjunction with the DC590 QuikEval and DC718 PScope data collection boards.

reference details image

DC1805A-E

LTC6362 with 1.6Msps 18-bit LTC2379-18 Demo Board | SAR ADC, LTC6655-5. Requires DC718 or DC2026

zoom

DC1805A-E

LTC6362 with 1.6Msps 18-bit LTC2379-18 Demo Board | SAR ADC, LTC6655-5. Requires DC718 or DC2026

LTC6362 with 1.6Msps 18-bit LTC2379-18 Demo Board | SAR ADC, LTC6655-5. Requires DC718 or DC2026

製品の詳細

The LTC6362 is a low power, low noise differential op amp with rail-to-rail input and output swing that has been optimized to drive low power SAR ADCs. The amplifier may be configured to buffer a fully differential input signal or convert a single-ended input signal to a differential output signal.

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC1858A

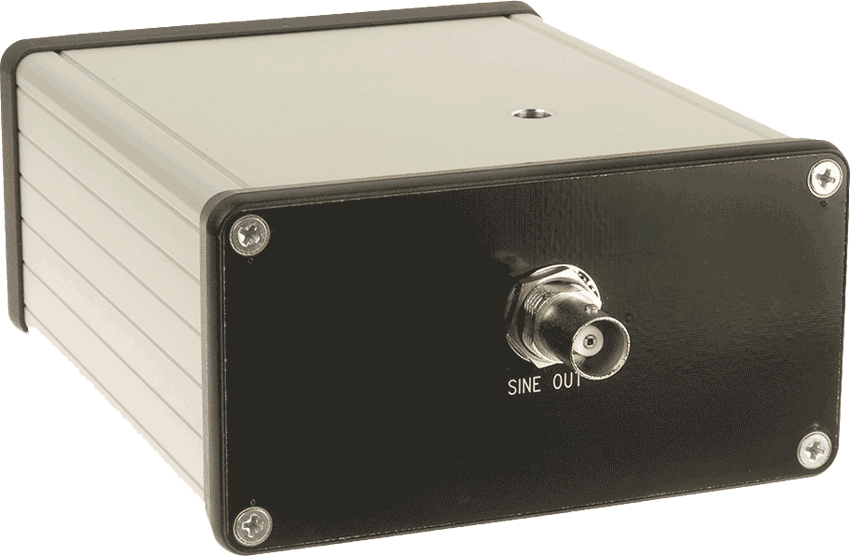

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

zoom

DC1858A

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

製品の詳細

DC1858A Demo Board for:
LTC2379-18 18-Bit, 1.6Msps, Low Power SAR ADC with 101dB SNR
LTC2369-18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR.
