製品概要

機能と利点

  • 電源電流:1mA
  • 単一電源:2.8V~5.25V
  • 完全な差動入力および差動出力
  • 最大オフセット電圧:200μV
  • 最大入力バイアス電流:260nA
  • 高速セトリング時間:550ns(18ビット、8VP-P出力)
  • 低歪み:–116dBc(1kHz、8VP-P
  • レール・トゥー・レールの入力および出力
  • 入力換算ノイズ:3.9nV/√Hz
  • 利得帯域幅積:180MHz
  • –3dB帯域幅:34MHz
  • 低消費電力のシャットダウン時電流:70μA
  • 8ピンMSOPおよび3mm × 3mmの8ピンDFNパッケージ
  • 製品概要

    LTC6362は、入力および出力の振幅をレール・トゥー・レールにすることが可能な低消費電力、低ノイズの差動オペアンプで、低消費電力の逐次比較型(SAR)ADCを駆動するために最適化されています。動作時に流れる電源電流はわずか1mAであり、消費電流が70μAに減少するシャットダウン・モードを備えています。

    このアンプは、シングルエンドの入力信号を差動出力信号に変換するように構成することが可能で、反転構成または非反転構成のいずれでも動作可能です。

    LTC6362は、低オフセット電圧、低入力バイアス電流、および安定した高インピーダンス構成により、ADCドライバとして使用するのに適している以外に、高精度のセンサ信号を平衡型(差動)信号に変換してノイズの多い産業環境で処理するために、シグナルチェーン内の前方に使用するのにも適しています。

    LTC6362は、8ピンのMSOPパッケージと、リード線のない小型の3mm × 3mm 8ピンDFNパッケージで供給され、–40°C~125°Cの温度範囲で動作し、その範囲で規格値も保証されています


    アプリケーション

    • 16ビットおよび18ビットのSAR ADCドライバ
    • シングルエンドから差動への変換
    • 低消費電力のパイプライン型ADCドライバ
    • 差動ライン・ドライバ
    • 電池駆動の計測装置

    製品ライフサイクル icon-recommended 新規設計にお薦めします

    発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

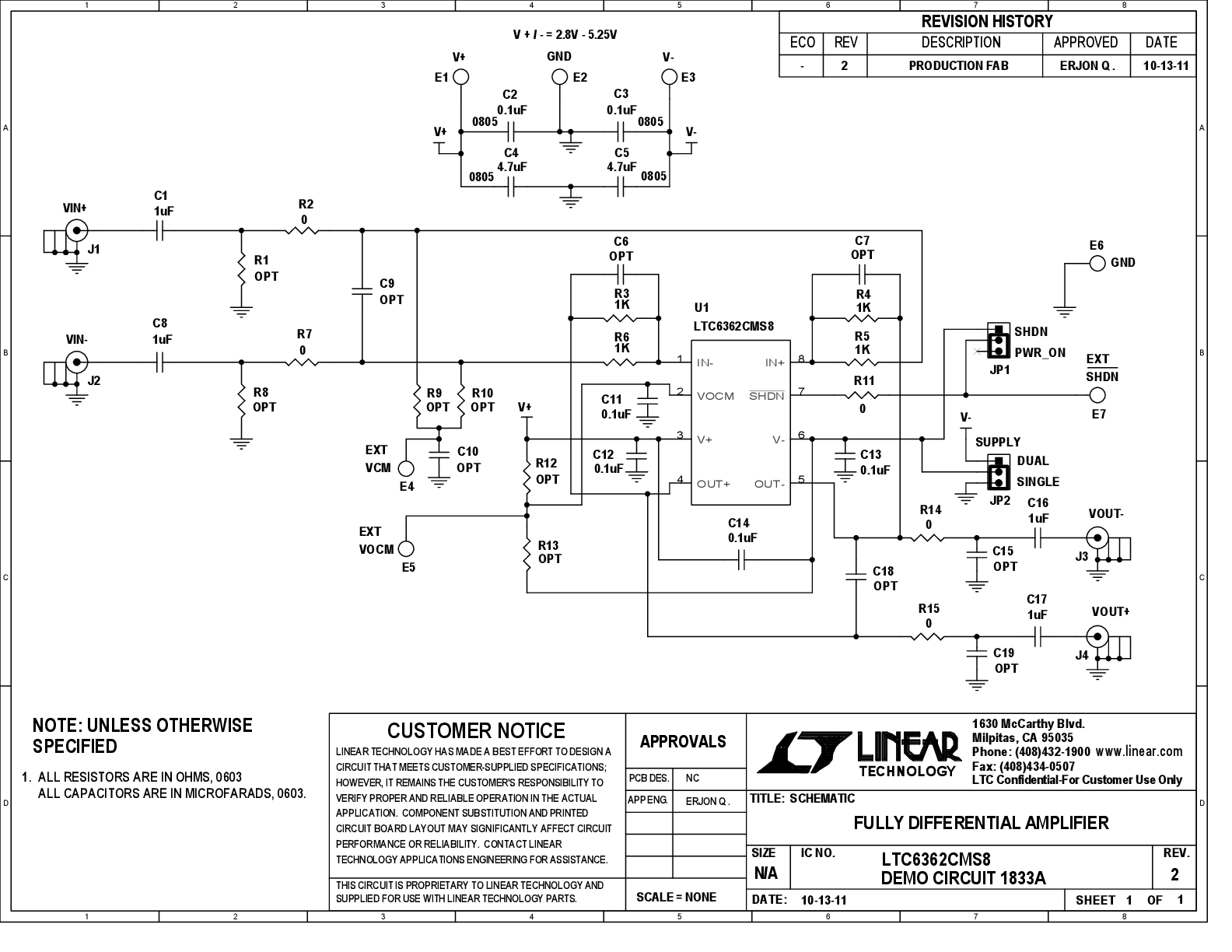

    評価キット (9)

    参考資料

  • すべてを表示 (16)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (2)
  • デザイン・ノート (1)
  • Product Selector Card (2)
  • カタログ (1)
  • 技術記事 (8)
  • ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTC6362

    Sys-Parameters

    Sys-Parameter Models for Keysight Genesys

    Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

    設計ツール

    ADI DiffAmpCalc™

    ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

    ADIsimRF

    アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

    おすすめ製品

    LTC6362 コンパニオン製品

    推奨 ADCs

    推奨 関連製品

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LTC6362CDD#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362CDD#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362CMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    LTC6362CMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    LTC6362HDD#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362HDD#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362HMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    LTC6362HMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    LTC6362IDD#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362IDD#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC6362IMS8#PBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    LTC6362IMS8#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead MSOP
    ウェハ・ファブリケーション・データ R532 Reliability Data
