LT6350: 低ノイズのシングルエンド－差動コンバータ/ADCドライバ データシート (Rev. )9/2/2013PDF0M
類似製品
製品概要
機能と利点
- レール・トゥ・レール入出力
- 高速セトリング時間： 240ns（0.01%、8VP-P 出力ステップ）
- オペアンプの入力換算ノイズ： 1.9nV/√Hz
- 高インピーダンス入力
- –3dB 帯域幅： 33MHz
- 2.7V～12V電源動作
- 外付け利得抵抗不要
- 消費電流： 4.8mA
- 低消費電力のシャットダウン
- 低歪み(HD2/HD3)：–102dBc/–97dBc（100kHz、VOUTDIFF = 4VP-P）
- 低いオフセット電圧：±400μV（最大）
- 高いDC 直線性： <±1LSB（16ビット、8VP-P）
- 低い入力電流ノイズ： 1.1pA/√Hz

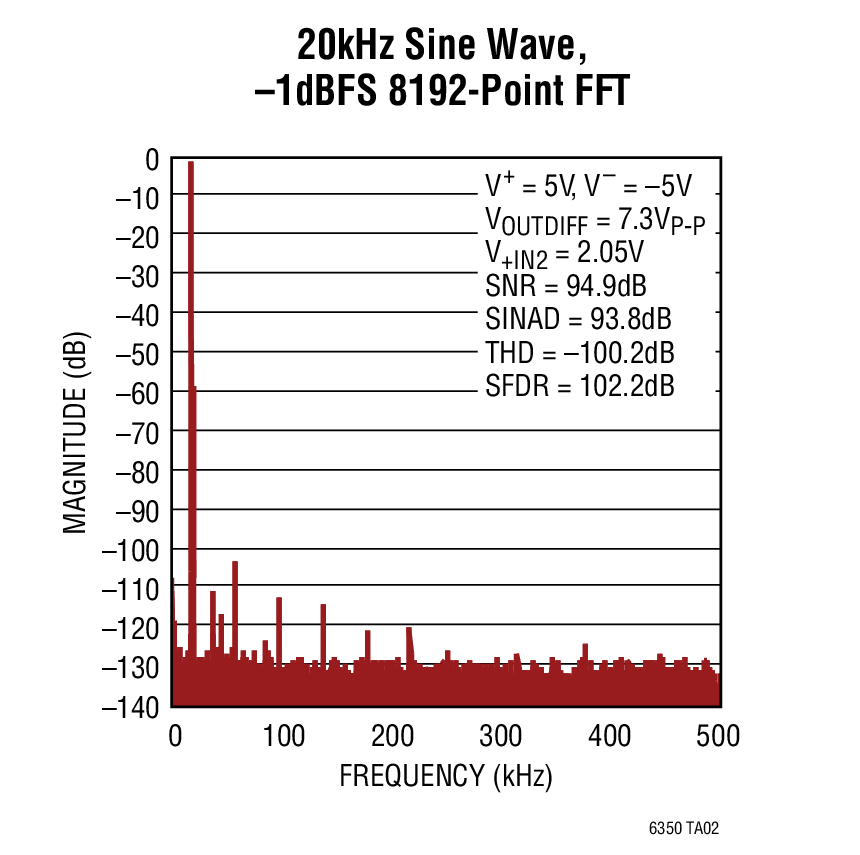

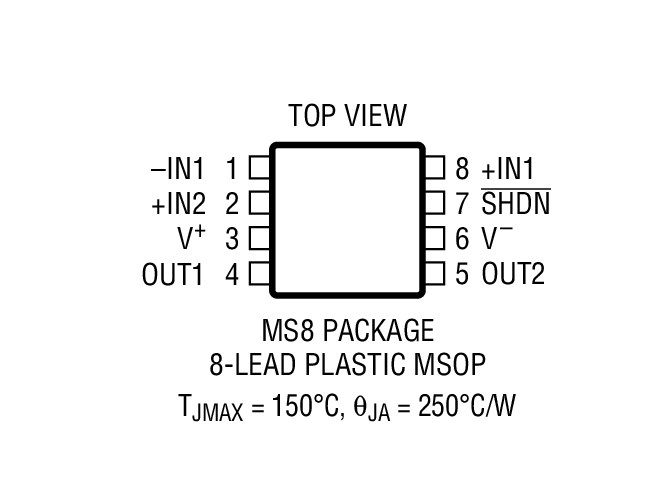

- 3mm × 3mm 8ピンDFNおよび 8ピンMSOP パッケージ
製品概要

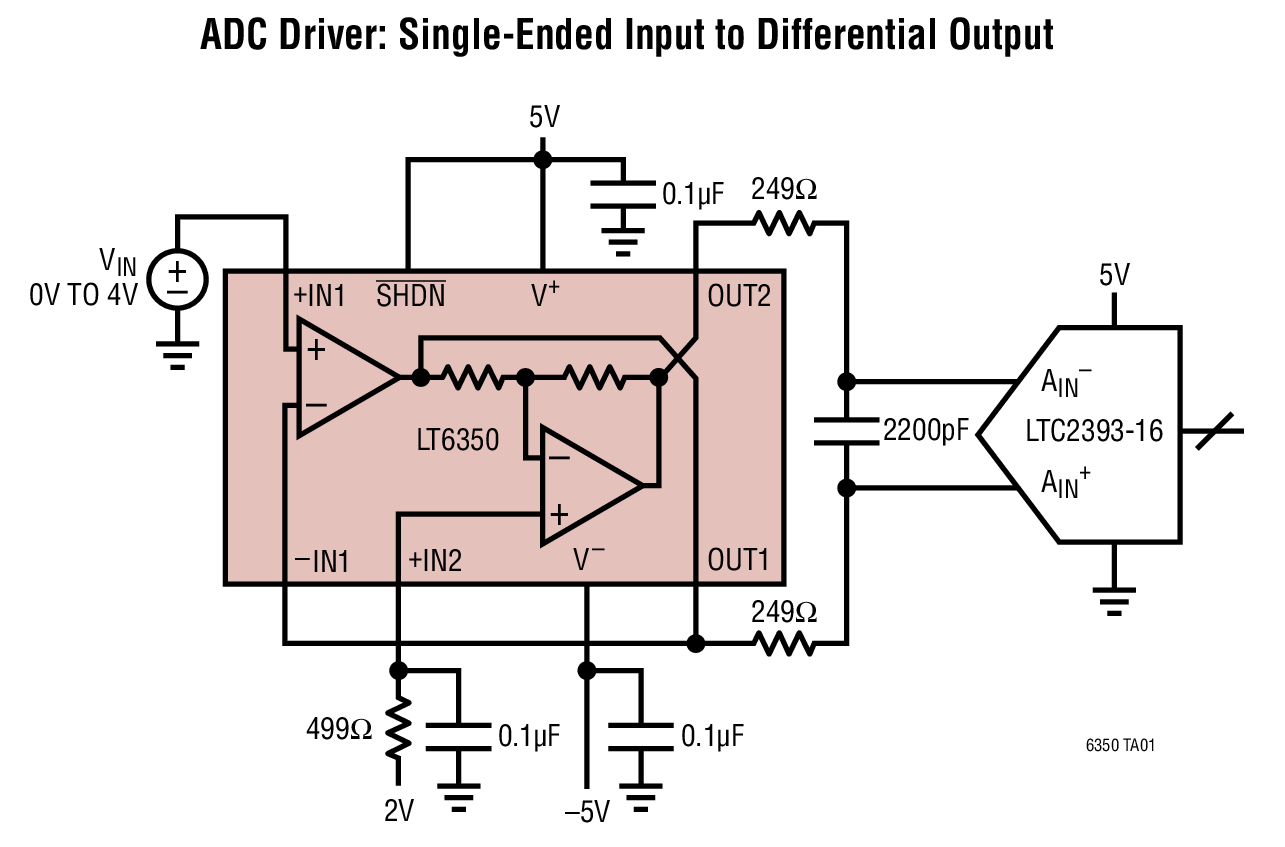

LT6350は高速セトリングを特長とするレール・トゥ・レール入出力の低ノイズ、シングルエンド－差動コンバータ/ADCドライバです。このデバイスは、高インピーダンスまたは低インピーダンスのシングルエンド入力信号を、高性能の差動逐次比較レジスタ(SAR) ADCのドライブに適した低インピーダンスの平衡差動出力に変換します。その2オペアンプ方式は非常に低ノイズのオペアンプを特長とし、1MHz の帯域幅にわたって110dBを超えるSNRを達成することができます。
入力オペアンプは入力換算電圧オフセットを全入力範囲にわたって一定した小さい値に保つようにトリミングされているので、VOSの急激な変化によって歪み性能が劣化するのを防ぎます。
単一5V電源では、出力は各入力ごとに55mV～4.945Vの範囲でADCをドライブできます。また、負電源を追加すれば、各入力ごとに0V～4.945Vの範囲でADCをドライブできます。出力同相電圧は+IN2 ピンに電圧を印加することによって設定されます。
5V電源での消費電流は4.8mAで、シャットダウン・モードではわずか60μA です。
LT6350は3mm × 3mmの小型8ピン・リードレスDFNパッケージと8ピンMSOPパッケージで供給され、–40°C～125°C の温度範囲で動作します。
アプリケーション
- 16ビットおよび18ビットSAR ADCドライバ
- シングルエンドから差動への変換
- 差動ライン・ドライバ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (12)
参考資料
-
R378 Reliability Data3/22/2018PDF40 K
-
AN132 - Fidelity Testing for A to D Converters10/13/2011PDF3M
-

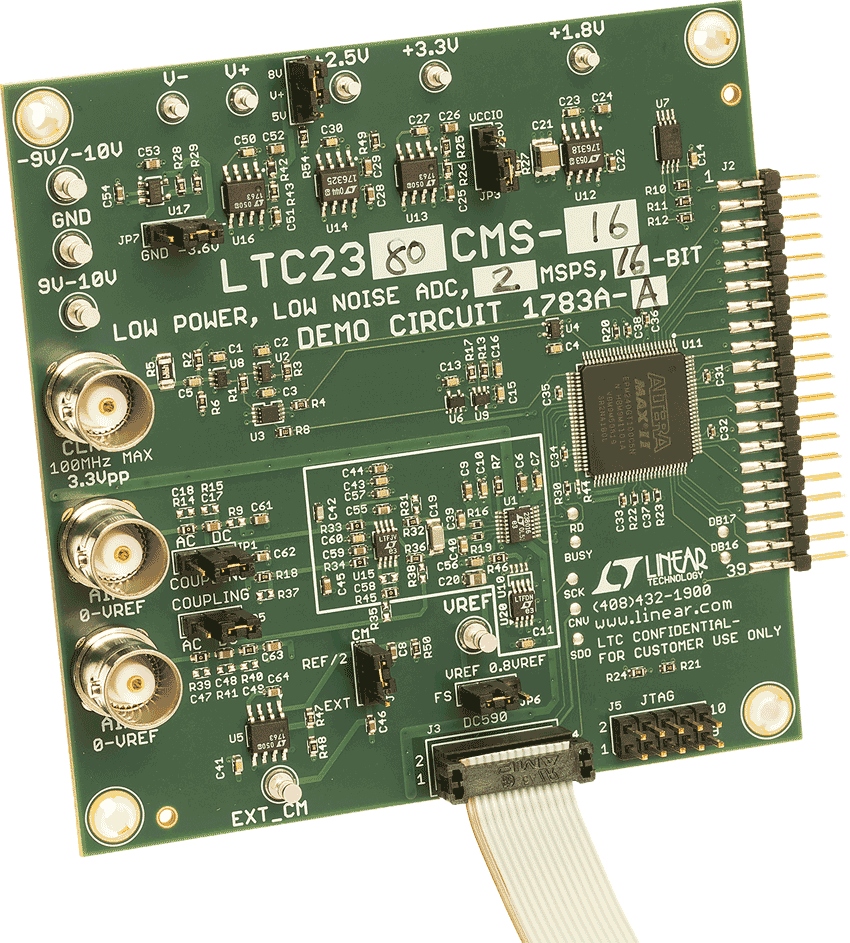

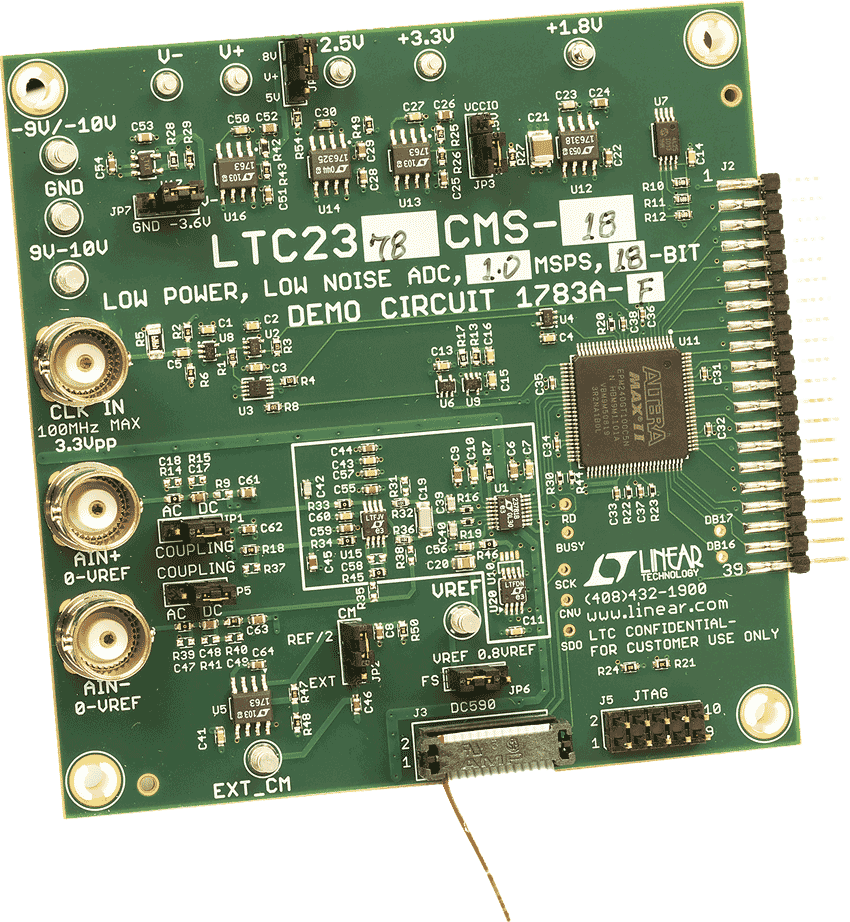

DC1783A - Demo Manual3/13/2013PDF1M
-
DC1500A - Demo Manual4/15/2010PDF687K
-

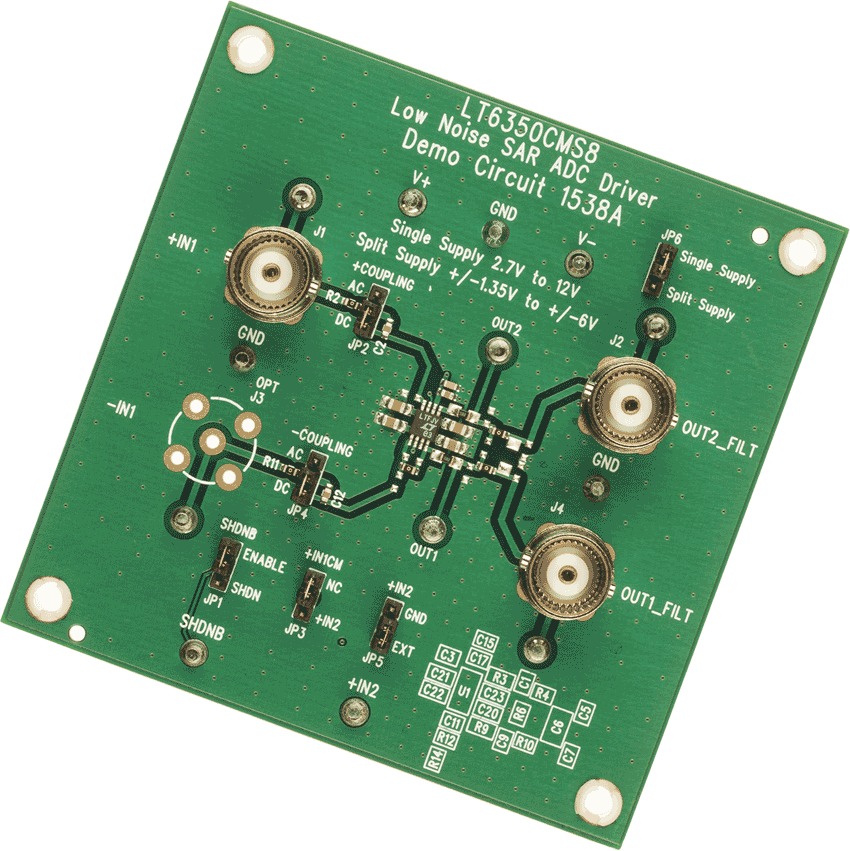

DC1538A - Demo Manual3/4/2010PDF326K
-
