製品概要
機能と利点
- Fully featured evaluation board for the LTC6373
- Jumper or Arduino options for LTC6373 gain selection
- Access to LTC6373 output common mode pin to control output level shifting
- Flexible power supply option (±15 V or a single 9 V to 12 V)
製品概要

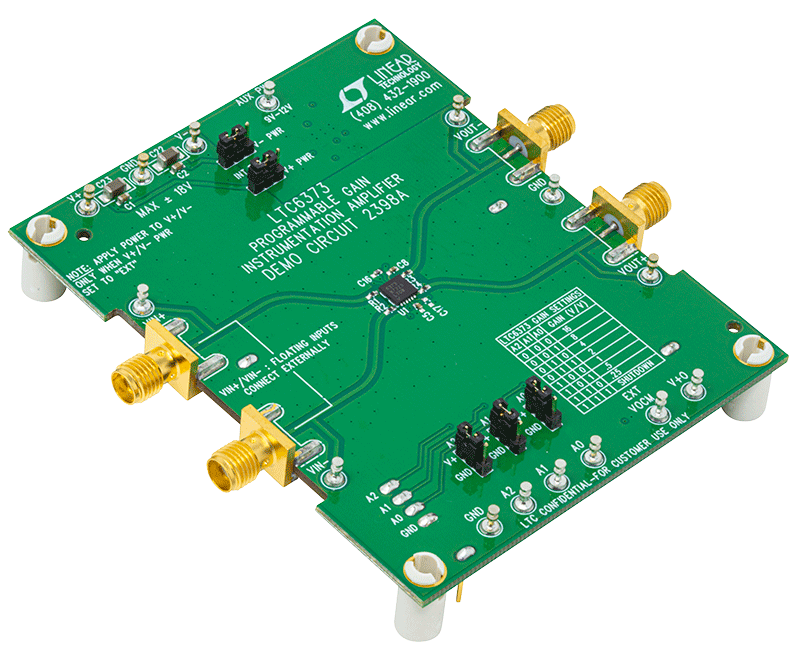

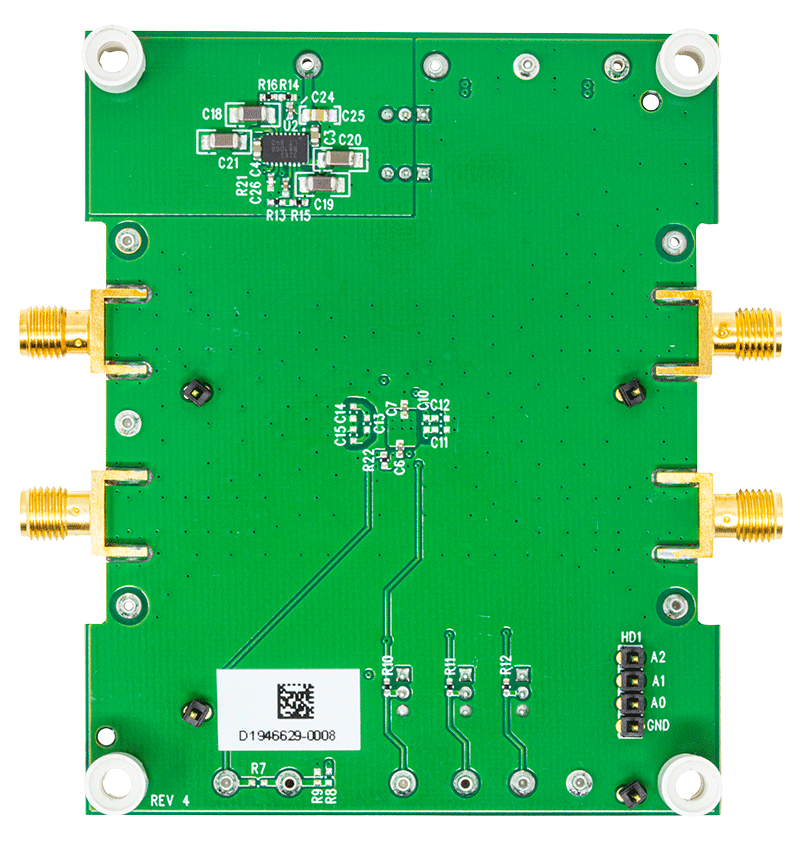

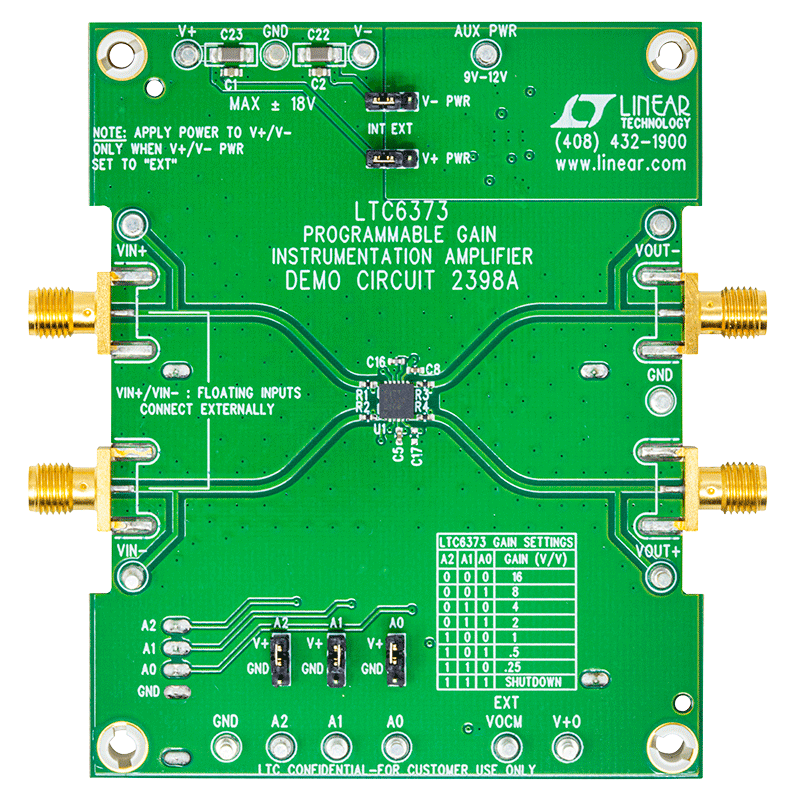

デモ回路DC2398Aは、プログラマブル・ゲイン計装アンプLTC6373を装備しています。回路ゲインの制御方法は、内蔵ジャンパの設定という単純なものから、Arduino（アルドゥイーノ）またはLinduino（DC2026A）マイクロコントローラ・ボードの接続など、数通りを用意しています。LTC6373は、独立したコモンモード・レベル・シフトによる完全差動出力機能を備えています。出力コモンモード・レベルは、ICの内部デフォルトによって設定できるほか、ユーザによるオーバードライブも可能です。

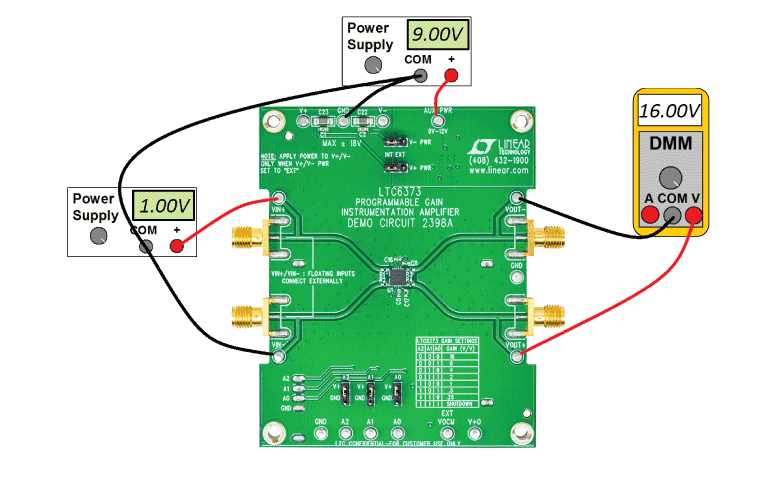

DC2398Aには、外部ベンチ電源（通常は±15V）から電力を供給できますが、低ノイズのデュアル・チャージ・ポンプLTC3265を使用して、単一の9V～12V入力電源から±15Vレールを生成することも可能です（オプション）。この回路ボードの設計ファイルが提供されています。
