MAX2244

アナログ閉ループパワー制御付き、2.5GHz、22dBm/20dBmパワーアンプ

すべて表示 showmore-icon

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 動作:2.4GHz~2.5GHz
  • 温度、電源、および入力電力範囲全体にわたる高精度閉ループ出力電力制御
  • 容易なアナログ電力制御インタフェース
  • ピーク出力電力:22dBm (MAX2244/MAX2245)
  • 消費電流を30%低減した20dBmのピーク出力電力(MAX2246)
  • 帯域幅制限する電力オンオフ時傾斜付け内蔵
  • 50Ωの入力整合器内蔵
  • シャットダウン消費電流:0.5µA
  • ウルトラチップスケールパッケージ(1.56mm x 1.56mm)

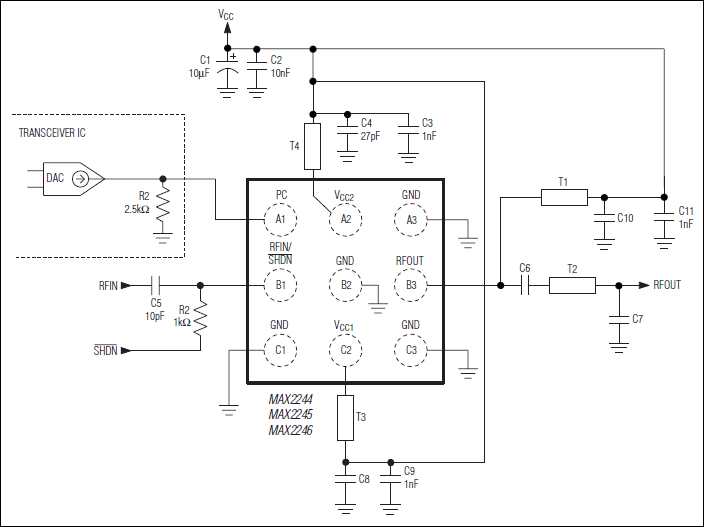

  • 製品概要
    show more Icon

    単一電源、低電圧パワーアンプ(PA)のMAX2244/MAX2245/MAX2246は、2.4GHz~2.5GHz帯域の20dBm Bluetooth®クラス1アプリケーション用に設計されています。MAX2244/MAX2245は、20dB以上の出力電力制御範囲で22dBmのピーク出力電力を供給します。この22dBm出力電力の一部はPA~アンテナ間のフィルタ損失を補償するため、20dBmをアンテナに供給することができます。MAX2246は20dBmのピーク出力電力を供給し、消費電流を30%低減します。

    このパワーアンプはパワーディテクタと閉ループ電力制御回路を内蔵し、電源電圧、温度、および入力電力レベルの全範囲にわたってほぼ一定の出力電力を供給します。さらに、アナログ制御入力の電圧によって、出力電力レベルが高精度で制御されます。

    MAX2244/MAX2245/MAX2246は、シンプルなロジック入力による低電流シャットダウンモードを備えています。また、内蔵回路は電源オン/オフ時に出力電力レベルの傾斜のあるアップ/ダウンを自動制御し、Bluetoothのスプリアス輻射要件に適合しています。

    これらのデバイスは、3V~3.6Vの単一電源で動作します。MAX2244/MAX2246は0.5V~2Vの電力制御電圧範囲、MAX2245は0.9V~2.2Vの制御電圧範囲を備えています。これらデバイスは超小型チップスケールパッケージ(UCSP™)で提供され、必要な基板面積が大幅に削減されます。

    アプリケーション

    • 2.4GHzコードレス電話
    • 802.11 FHSS/HomeRF無線
    • Bluetooth®クラス1無線
