製品概要

機能と利点

  • 電源に対する基板の安全な挿入/引き抜きが可能
  • 電源電流：4μA
  • シャットダウン電流：0.3μA
  • 広い動作電圧範囲：2.7V～36V
  • -40Vまでの逆電源電圧保護
  • 回路ブレーカによる調整可能なアナログ電流制限
  • 電流フォルト時の自動再試行またはラッチオフ
  • 過電圧および低電圧のモニタリング
  • 1つまたはバック・トゥ・バック接続のNチャネルMOSFETを制御
  • 12ピンMSOPおよび3mm × 3mm QFNパッケージ
  • オートモーティブ・アプリケーション向けにAEC-Q100認定

製品概要

LTC4231は、通電中の電源に対して回路基板の安全な挿入および引き抜きが可能なマイクロパワーHot Swap™コントローラです。内蔵のハイサイド・スイッチ・ドライバにより、外付けNチャネルMOSFETのゲートを制御します。バック・トゥ・バック接続のMOSFETを使用して、-40Vまでの逆電源電圧保護に対応できます。

LTC4231はデバウンス遅延機能を備えているので、GATE電圧上昇時の速度を調整できます。起動後、出力が動作している通常動作時にLTC4231の静止電流は4μAまで減少します。UVL、UVH、OV、およびGNDSWでは過電圧および低電圧が定期的にモニタされ、全静止電流が少量に抑えられます。SHDNを“L”にすると、LTC4231はシャットダウンし、静止電流は0.3μAまで減少します。

過電流フォルト時に、LTC4231は調整可能タイマを動作中、電流を能動的に制限します。LTC4231-1は電流フォルト後オフのままですが、LTC4231-2は冷却期間後に電源を自動再投入します。


アプリケーション

  • バッテリ駆動機器
  • 太陽電池式システム
  • ポータブル機器
  • 環境発電

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

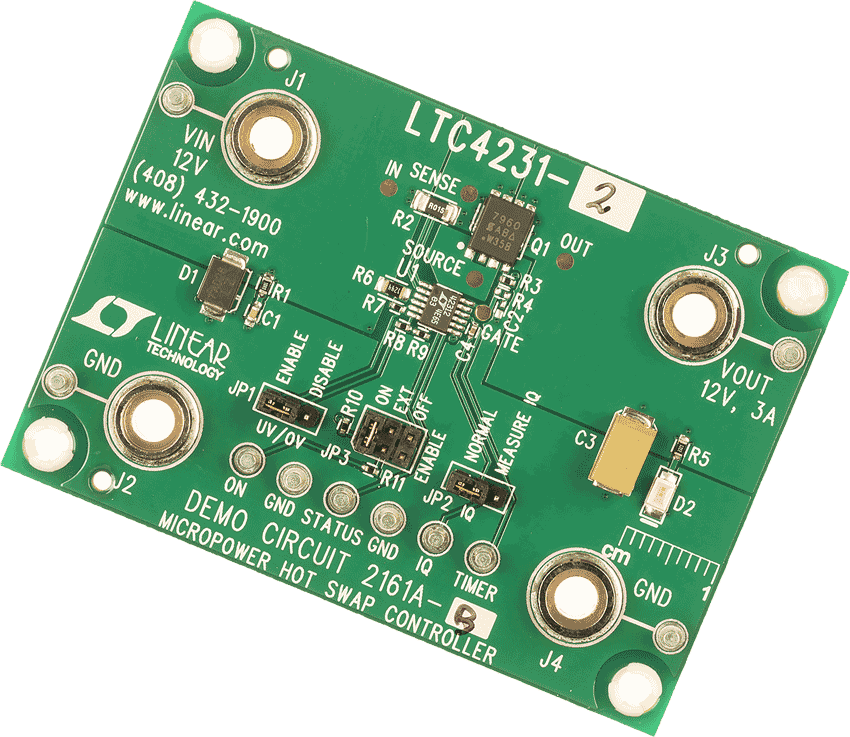

評価キット (2)

参考資料

  • すべてを表示 (6)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • Product Selector Card (2)
  • 技術記事 (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTC4231-1
    LTC4231-2
