LTC1840
製造中2線インタフェース装備のデュアル・ファン・コントローラ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$3.31
製品の詳細
- 2個の8ビット電流DAC
- 単調性が保証されたDAC
- 電源投入時にデバイス状態が確定
- ディスエーブル機能付きシリアル・インタフェース・アクセス・タイマ
- I2C™およびSMBus互換2線シリアル・インタフェース
- 2つのプログラム可能なファン・タコメータ・インタフェース
- 4つのプログラム可能な汎用I/O

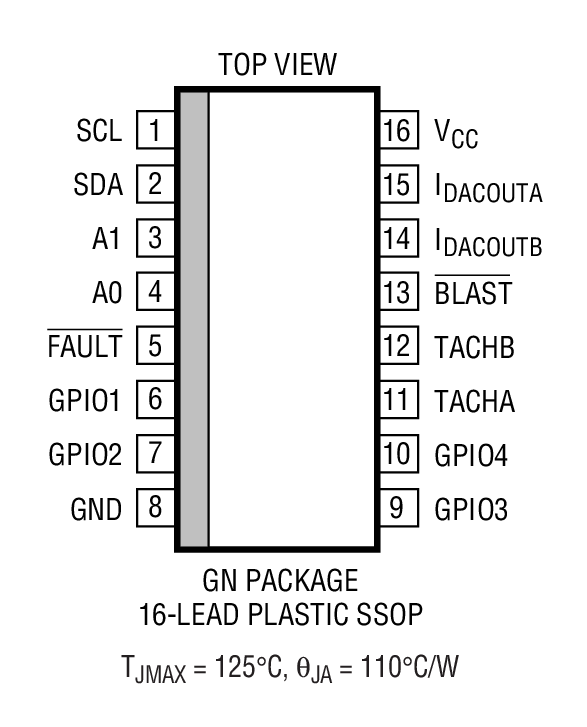

- 小型16ピンSSOPパッケージ
- 2.7V~5.75V単一電源動作
- フォールト出力信号
- ステータス・レジスタ
- ファン送風機能
- 2つのプログラム・ラインを使用して9個のアドレスを提供

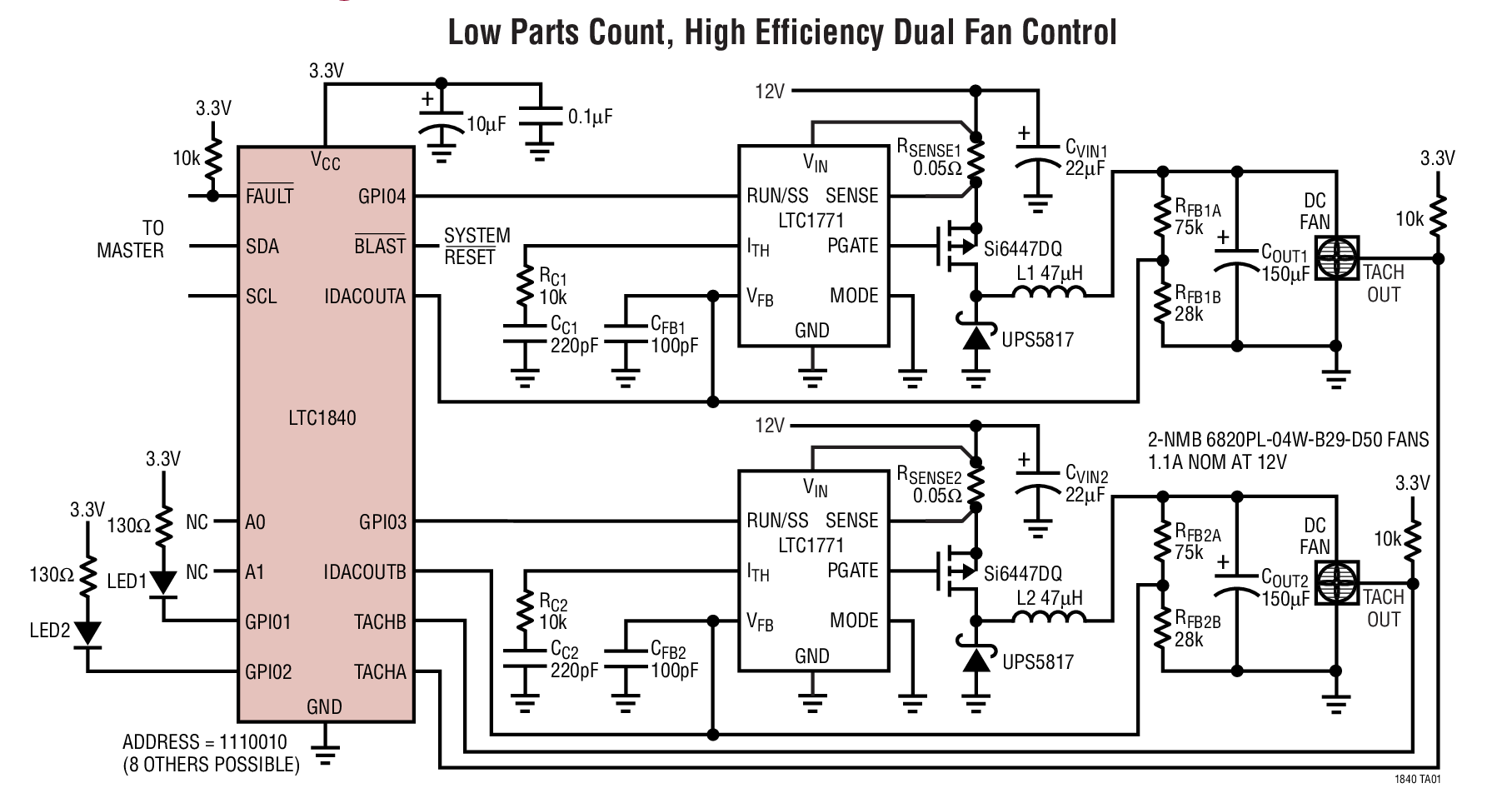

LTC1840は、2個の8ビット電流出力DAC、2つのタコメータ・インタフェース、4 本の汎用I/O(GPIO)ピンを備えたファン・コントローラで、2.7V~5.75Vの単一電源で動作します。電流出力DACで外付けのスイッチング・レギュレータを制御することにより、ファン・スピードを制御します。また、電流出力DACとタコメータにより、コントローラはファン・スピードを制御する閉ループを構成できます。GPIOピンは、デジタル入力またはオープン・ドレイン・プルダウン出力として使用可能です。
このデバイスはI2CおよびSMBusと互換性のあるシンプルなシリアル・インタフェースを装備しているので、多数のデバイス間で通信が可能です。このインタフェースは、デバイスの状態を反映し、フォールト状態の原因を調べるためにポーリング可能なフォールト・ステータス・レジスタを内蔵しています。また、DAC出力電流、GPIOモード、タコメータ周波数などの動作特性も、シリアル・インタフェースを介してプログラム可能です。2つのアドレス・ピンにより、9つのデバイス・アドレスを提供できます。
DAC出力電流で1つのピンを介してレギュレータの最大出力電圧をプログラムし、シリアル・アクセス・タイマの動作をゲートするために、/BLASTピンがあります。
アプリケーション
- サーバ
- デスクトップ・コンピュータ
- 電源
- 冷却システム
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 1
技術記事 1
製品セレクタ・カード 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC1840CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC1840CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC1840IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC1840IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
10 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
LTC1840CGN#PBF | 製造中 | |
LTC1840CGN#TRPBF | 製造中 | |
LTC1840IGN#PBF | 製造中 | |
LTC1840IGN#TRPBF | 製造中 | |
10 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
LTC1840CGN#PBF | 製造中 | |
LTC1840CGN#TRPBF | 製造中 | |
LTC1840IGN#PBF | 製造中 | |
LTC1840IGN#TRPBF | 製造中 | |
4 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
LTC1840CGN#PBF | 製造中 | |
LTC1840CGN#TRPBF | 製造中 | |
LTC1840IGN#PBF | 製造中 | |
LTC1840IGN#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
