LTC2633

10ppm/℃リファレンス内蔵のデュアル12/10/8ビットI2C電圧出力DAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 96
1Ku当たりの価格 最低価格:$1.89
特長
  • 高精度リファレンス内蔵
    • 2.5Vフルスケール10ppm/°C (LTC2632-L)
    • 4.096Vフルスケール10ppm/°C (LTC2632-H)
  • 最大INL誤差: ±1.5LSB (LTC2632A-12)
  • 低ノイズ: 0.75mVP-P (0.1Hz~200kHz)
  • –40°C~125°Cの車載温度範囲で単調性を保証
  • 内部リファレンスまたは外部リファレンスを選択可能
  • 電源範囲: 2.7V~5.5V (LTC2632-L)
  • 低消費電力動作: 0.4mA(3V電源時)
  • ゼロスケールまたはミッドスケールにパワーオン・リセット
  • ダブルバッファ・データ・ラッチ

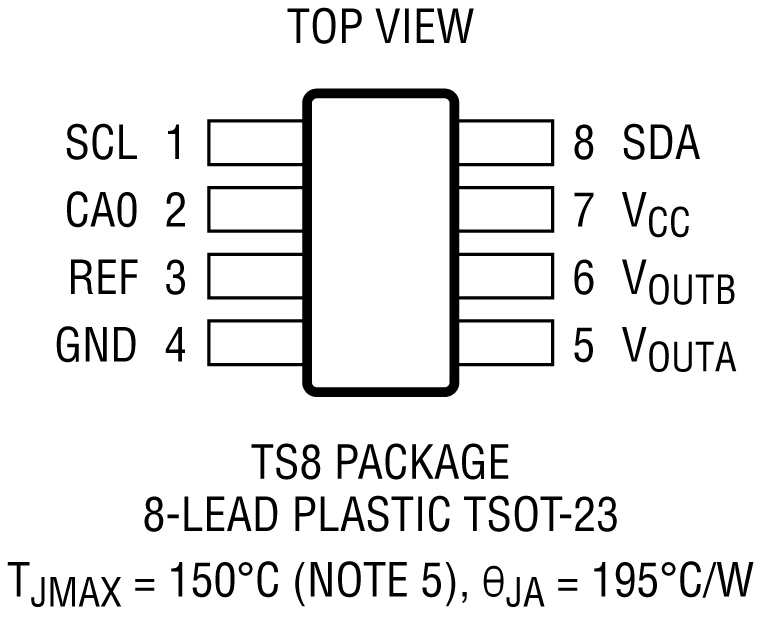

  • 8ピンThinSOTパッケージ
製品概要
show more Icon

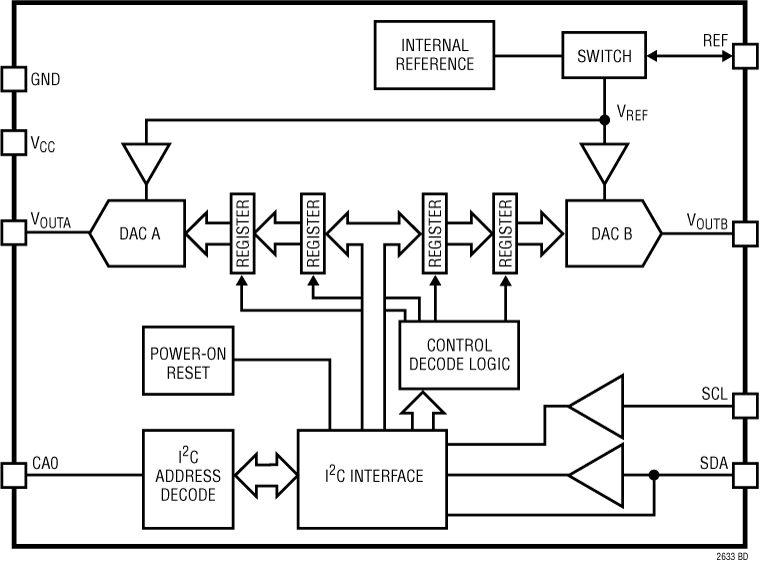

LTC2633は、高精度、低ドリフトのリファレンスを内蔵した、デュアル12ビット、10ビットおよび8ビット電圧出力DACファミリで、8ピンTSOT-23パッケージで供給されます。レール・トゥ・レール出力バッファを備えており、単調性が保証されています。LTC2633-Lはフルスケール出力が2.5Vで、2.7V~5.5Vの単一電源で動作します。LTC2633-Hはフルスケール出力が4.096Vで、4.5V~5.5Vの単一電源で動作します。各DACは外部リファレンスを使用した動作も可能で、DACのフルスケール出力は外部リファレンス電圧に設定されます。

これらのDACは、I2C互換2線シリアル・インタフェースで通信を行います。LTC2633は標準モード(クロック・レート:100kHz)と高速モード(クロック・レート:400kHz)のいずれでも動作します。また、LTC2633はパワーオン・リセット回路を内蔵しています。 起動後に内部リファレンス・モードでゼロスケールまたはミッドスケールにリセットするか、外部リファレンス・モードでミッドスケールにリセットするか、あるいは、リセットですべてのDAC出力を高インピーダンス状態にするかを選択できます。


アプリケーション

  • モバイル通信
  • プロセス制御および産業用オートメーション
  • 電源マージニング
  • 携帯機器
  • 車載機器
