LT3042

20V、200mA、超低ノイズ、超高PSRRのRFリニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 22
1Ku当たりの価格 最低価格:$2.72
機能
  • 超低RMSノイズ:0.8µVRMS(10Hz~100kHz)
  • 超低スポット・ノイズ:2nV/√Hz(10kHz時)
  • 超高PSRR:79dB(1MHz時)
  • 出力電流:200mA
  • 広い入力電圧範囲:1.8V~20V
  • 1個のコンデンサでノイズとPSRRを改善
  • 100µAのSETピン電流:初期精度±1%
  • 1本の抵抗で出力電圧を設定
  • 広い帯域幅:1MHz
  • プログラム可能な電流制限
  • 低ドロップアウト電圧:350mV
  • 出力電圧範囲:0V~15V
  • プログラム可能なパワーグッド
  • 高速起動機能
  • 高精度のイネーブル/UVLO
  • 低ノイズ化および大電流化のため並列接続可能
  • フォールドバック特性の内部電流制限
  • 出力コンデンサの最小値:4.7µF(セラミック)
  • バッテリ逆接続保護および逆電流保護
  • 10ピンMSOPおよび3mm × 3mm DFNパッケージ
製品概要
show more Icon

LT3042は高性能の低ドロップアウト・リニア・レギュレータで、アナログ・デバイセズの超低ノイズおよび超高PSRRアーキテクチャを特長としており、ノイズの影響を受けやすいRFアプリケーションの電力供給に対応します。後段に高性能の電圧バッファがある高精度の電流リファレンスとして設計されているので、LT3042は並列接続が容易であり、ノイズの低減、出力電流の増大、PCB上での熱放散をさらに向上することができます。

このデバイスは、標準で350mVのドロップアウト電圧のとき200mAを供給します。動作中の静止電流は公称2mAで、シャットダウン時は1µAよりはるかに小さくなります。LT3042は出力電圧範囲が広い(0V~15V)上に単位利得動作を維持するので、設定出力電圧に関係なく、出力ノイズ、PSRR、帯域幅、負荷レギュレーションがほぼ一定になります。さらに、このレギュレータは、プログラム可能な電流制限、高速起動機能、およびプログラム可能なパワーグッドによる出力電圧レギュレーションの表示といった特長も備えています。

LT3042は最小4.7µFのセラミック出力コンデンサで安定します。内蔵の保護回路には、逆バッテリ保護回路、逆電流保護回路、フォールドバック特性の内部電流制限回路、およびヒステリシスのある熱制限回路があります。LT3042は、熱特性が改善された10ピンMSOPパッケージおよび3mm × 3mm DFNパッケージで供給されます。


アプリケーション

  • RF電源:PLL、VCO、ミキサ、LNA
  • 超低ノイズの計測装置
  • 高速/高精度データ・コンバータ
  • 医療用アプリケーション:撮像、診断
  • 高精度電源
  • スイッチング電源のポスト・レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 22
1Ku当たりの価格 最低価格:$2.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3042EDD#PBF
  • HTML
  • HTML
LT3042EDD#TRPBF
  • HTML
  • HTML
LT3042EMSE#PBF
  • HTML
  • HTML
LT3042EMSE#TRPBF
  • HTML
  • HTML
LT3042EMSE#WPBF
  • HTML
  • HTML
LT3042EMSE#WTRPBF
  • HTML
  • HTML
LT3042HDD#PBF
  • HTML
  • HTML
LT3042HDD#TRPBF
  • HTML
  • HTML
LT3042HMSE#PBF
  • HTML
  • HTML
LT3042HMSE#TRPBF
  • HTML
  • HTML
LT3042HMSE#WPBF
  • HTML
  • HTML
LT3042HMSE#WTRPBF
  • HTML
  • HTML
LT3042IDD#PBF
  • HTML
  • HTML
LT3042IDD#TRPBF
  • HTML
  • HTML
LT3042IMSE#PBF
  • HTML
  • HTML
LT3042IMSE#TRPBF
  • HTML
  • HTML
LT3042IMSE#WPBF
  • HTML
  • HTML
LT3042IMSE#WTRPBF
  • HTML
  • HTML
LT3042MPDD#PBF
  • HTML
  • HTML
LT3042MPDD#TRPBF
  • HTML
  • HTML
LT3042MPMSE#PBF
  • HTML
  • HTML
LT3042MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3042EMSE#PBF

製造中

LT3042EMSE#TRPBF

製造中

LT3042HMSE#PBF

製造中

LT3042HMSE#TRPBF

製造中

LT3042IMSE#PBF

製造中

LT3042IMSE#TRPBF

製造中

LT3042MPMSE#PBF

製造中

LT3042MPMSE#TRPBF

製造中

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3042HMSE#WPBF

製造中

LT3042HMSE#WTRPBF

製造中

LT3042IMSE#WPBF

製造中

LT3042IMSE#WTRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3042EMSE#PBF

製造中

LT3042EMSE#TRPBF

製造中

LT3042HMSE#PBF

製造中

LT3042HMSE#TRPBF

製造中

LT3042IMSE#PBF

製造中

LT3042IMSE#TRPBF

製造中

LT3042MPMSE#PBF

製造中

LT3042MPMSE#TRPBF

製造中

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3042HMSE#WPBF

製造中

LT3042HMSE#WTRPBF

製造中

LT3042IMSE#WPBF

製造中

LT3042IMSE#WTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

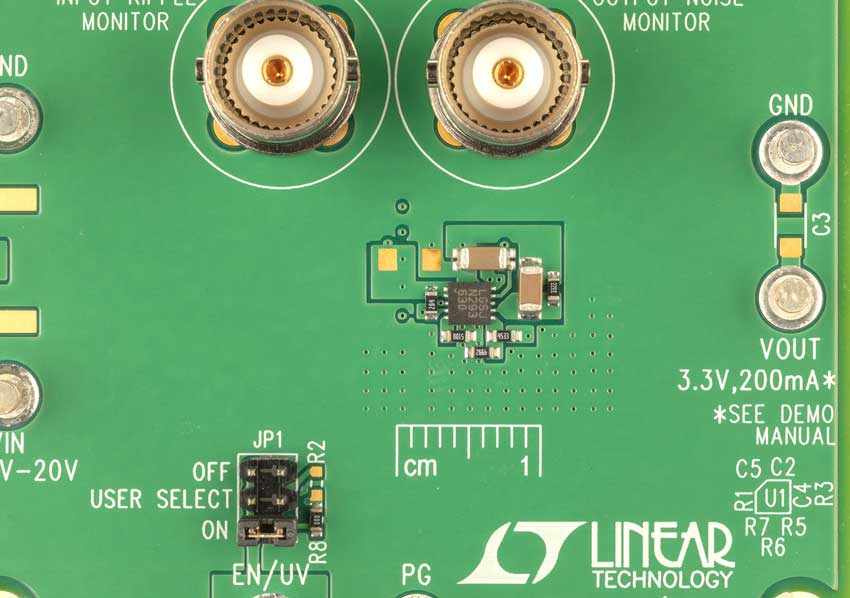

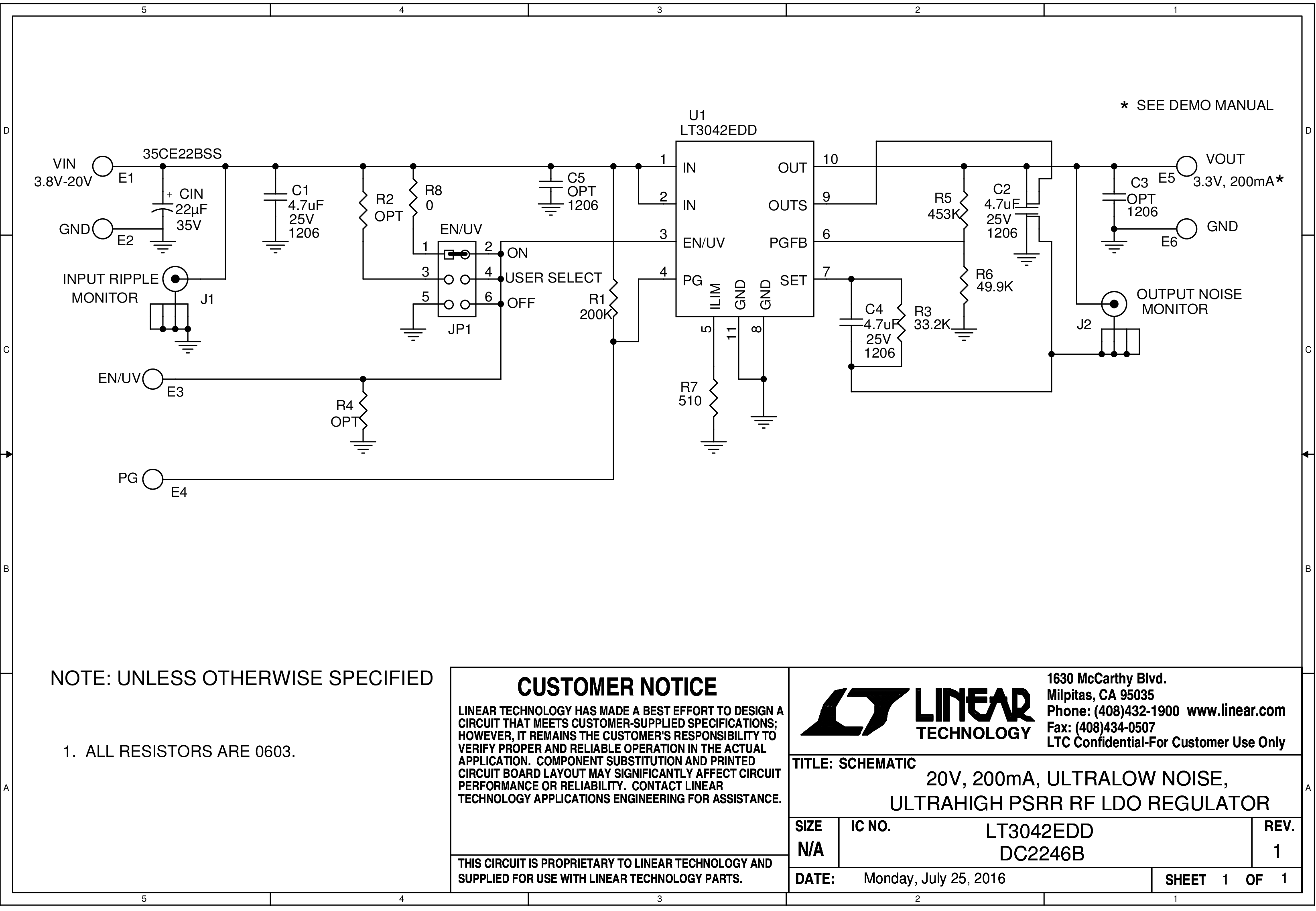

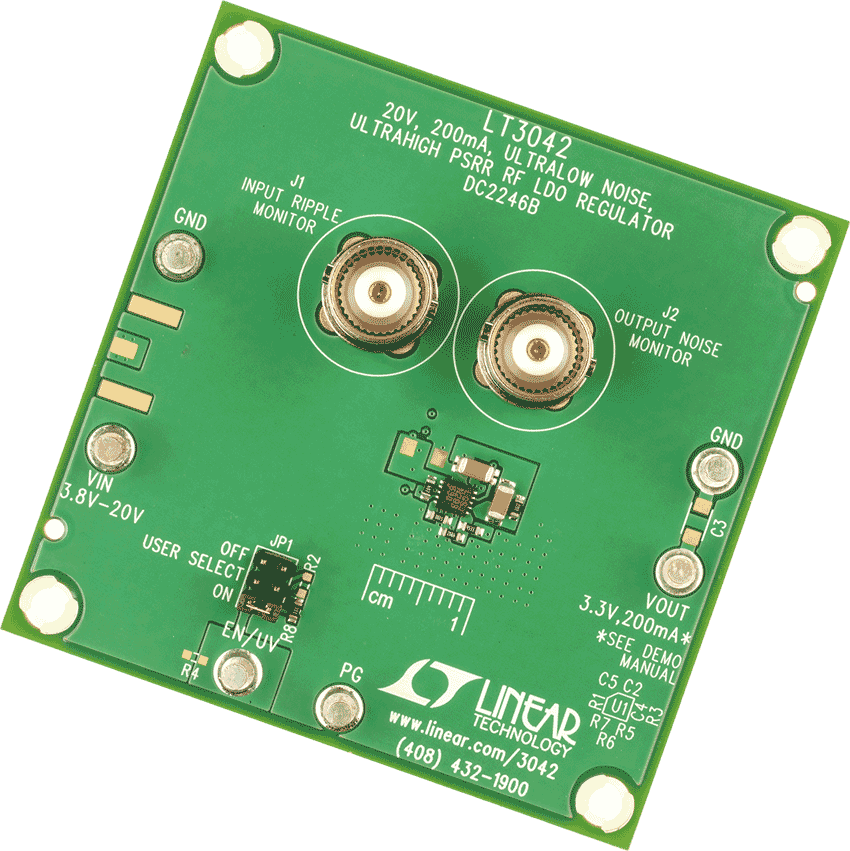

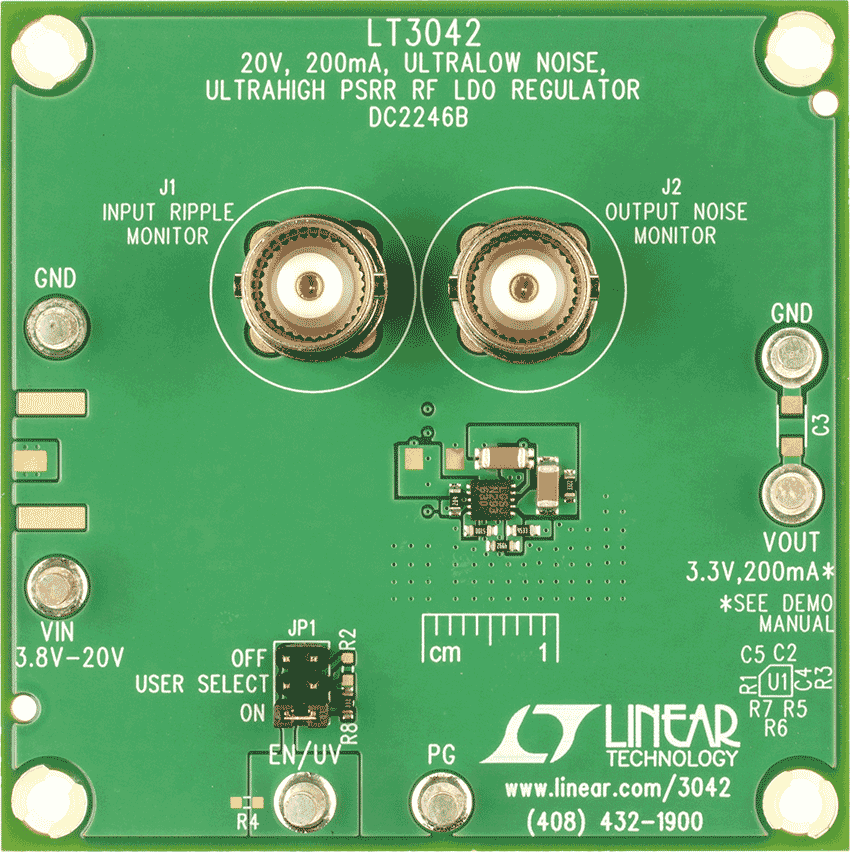

DC2246B

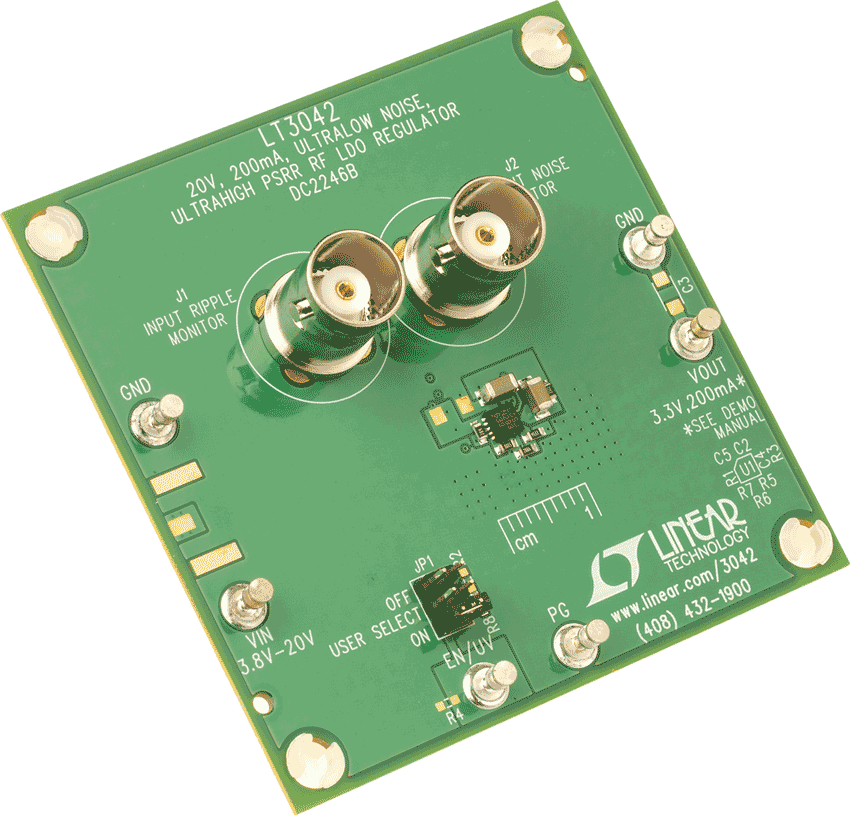

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

zoom

DC2246B

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

製品の詳細

DC2246B is a linear regulator demonstration circuit featuring the LT3042EDD, which is a 200mA, ultralow noise, and ultrahigh power supply rejection ratio (PSRR) RF low dropout (LDO) regulator with programmable current limit.


DC2246B operates over an input voltage range of 3.8V to 20V and is configured for 3.3V at its output. It features ultralow output voltage noise (0.8µVRMS from 10Hz to 100kHz) and very high PSRR (79dB at 1MHz).

reference details image

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

zoom

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

機能と利点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

製品の詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C
reference details image

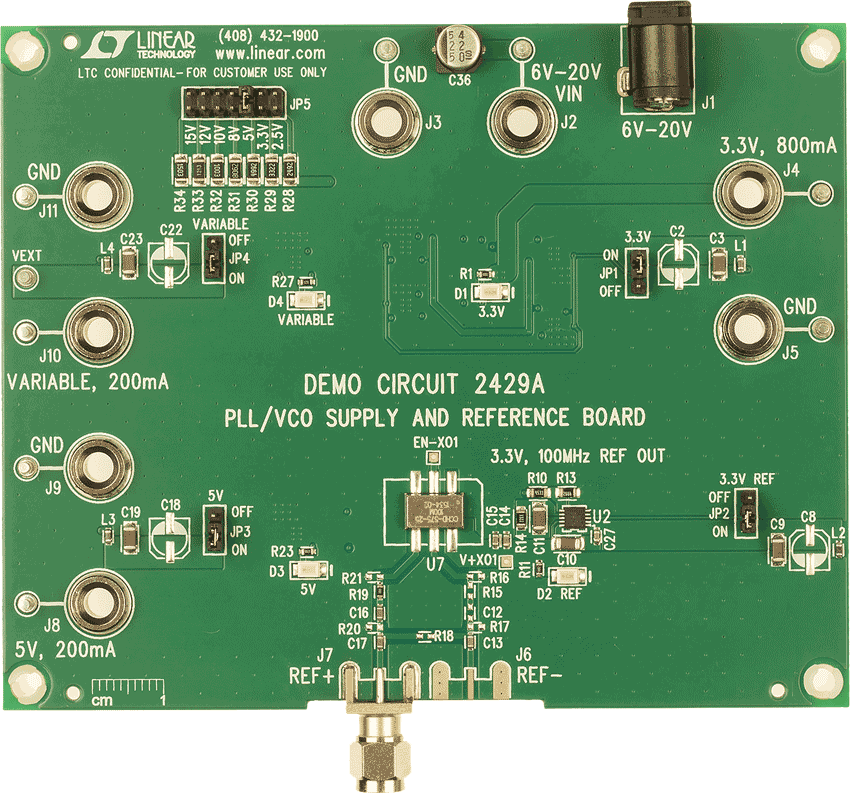

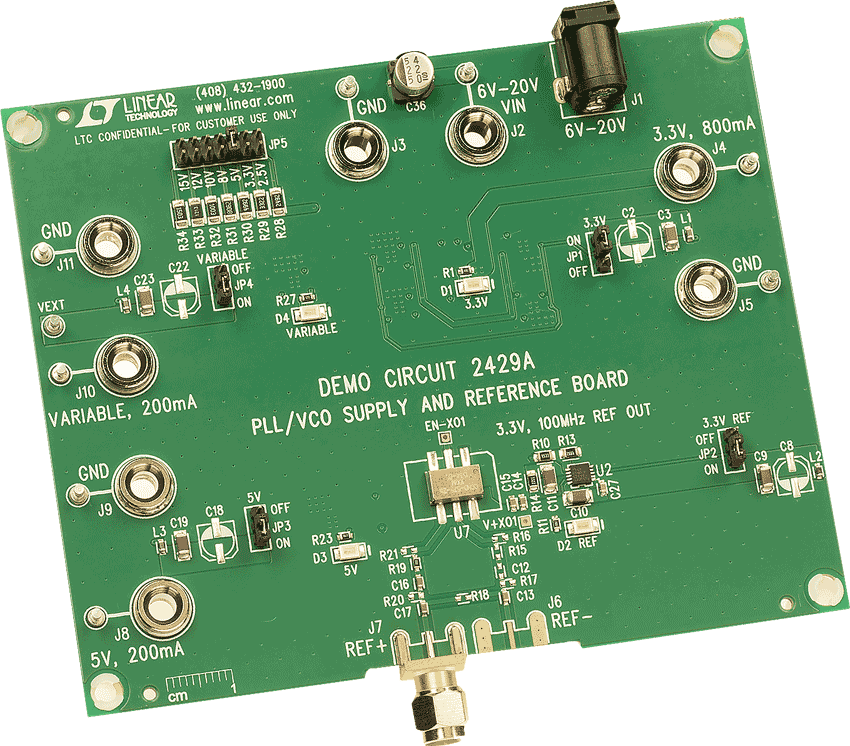

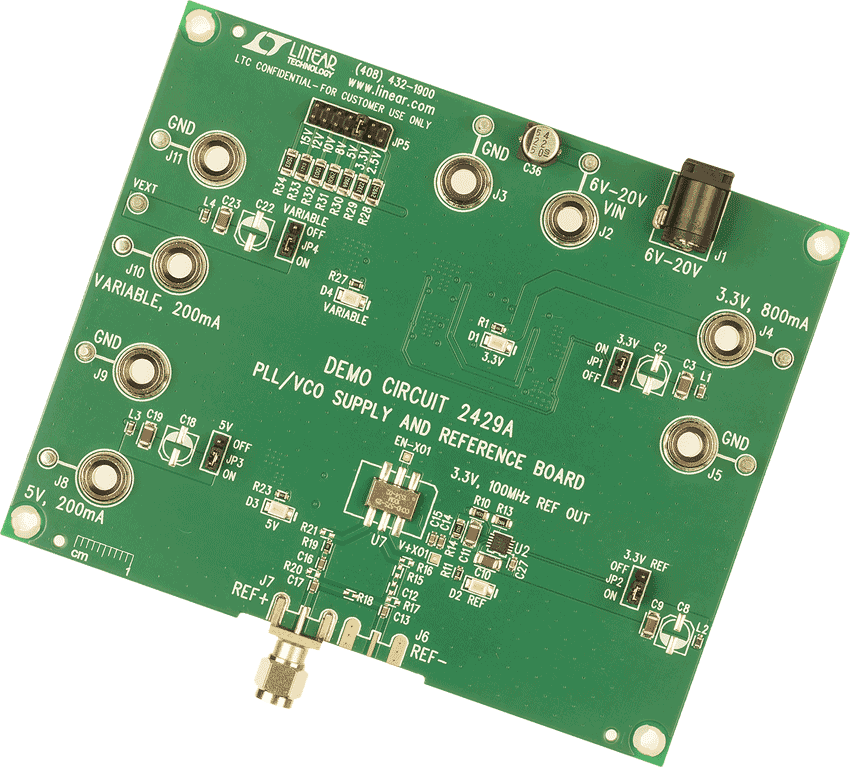

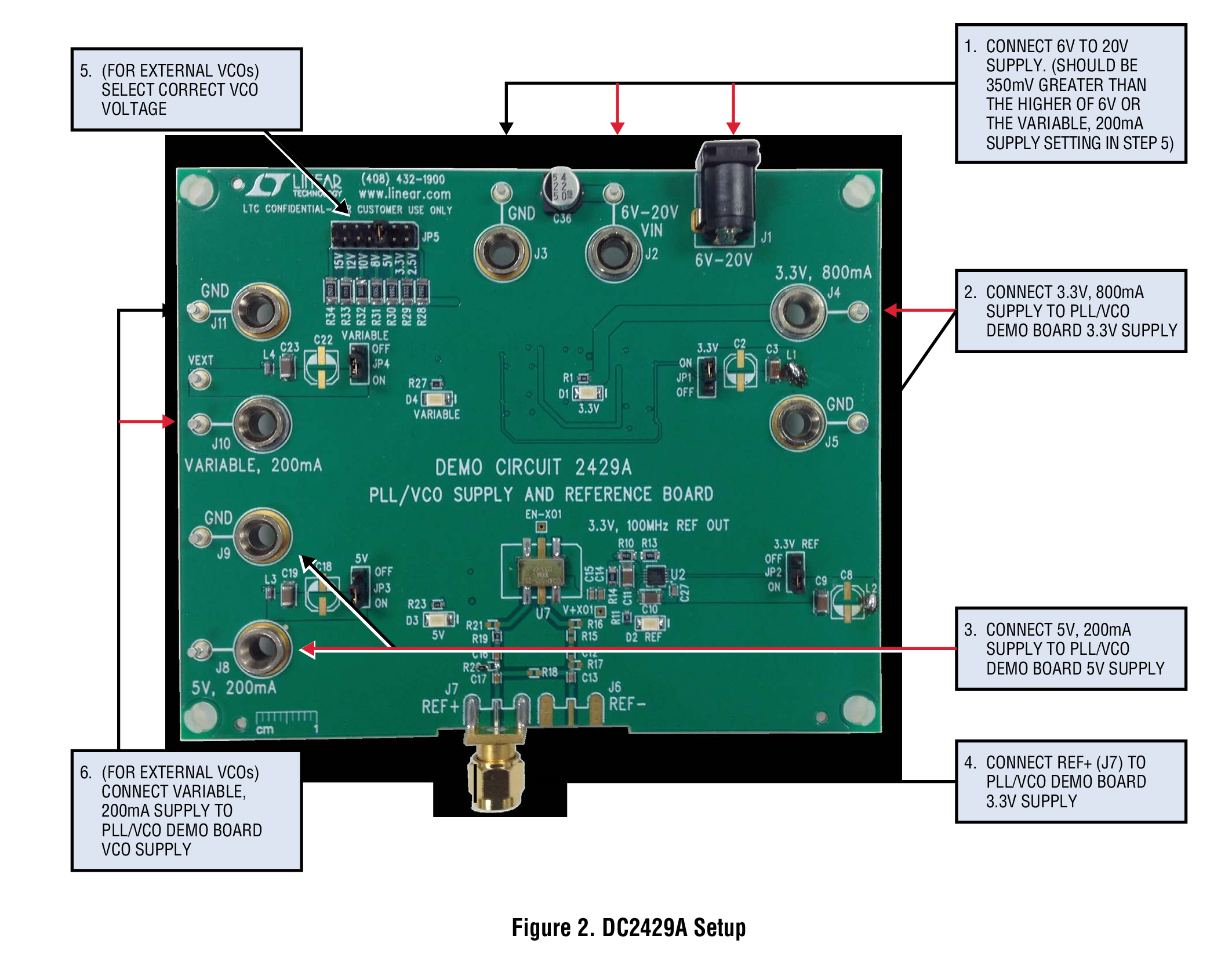

DC2429A
