ADL5904

エンベロープ閾値検出機能付き、DC ~ 6 GHz、45 dB TruPwr™ 検出器

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.84
機能
  • RMS およびエンベロープの閾値検出
  • 広い入力周波数範囲: DC ~ 6 GHz
  • RF入力範囲: 45 dB(-30 dBm ~ +15 dBm)
  • RMS デシベル・リニア出力、スケール: 36.5 mV/dB
  • 入力エンベロープ閾値検出およびラッチ
  • プログラマブルな閾値およびラッチ・リセット機能
  • 高速応答時間: 12 ns(RFIN から Q/Qのラッチまで)
  • 全ての機能は温度と電源に対して安定
  • −40 ℃ ~ +105 ℃ で 3.3 V 動作
  • 低消費電力: 3.5 mA
  • 100 μA までのパワーダウン能力

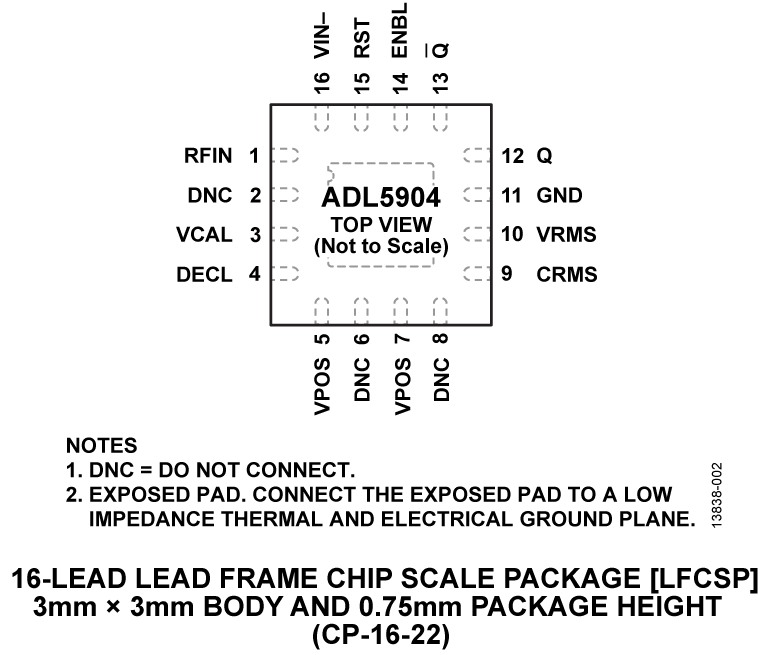

  • 16 ピン、3 mm × 3 mm LFCSP パッケージ

追加の詳細
show more Icon

ADL5904 は 2 つの機能を持つ無線周波数(RF)TruPwr™ 検出器で、DC ~ 6 GHz で動作します。このデバイスは、rms 電力測定とともにプログラマブルなエンベロープ閾値検出を行います。

rms 電力測定機能の検出範囲は 45 dB で、公称 −30 dBm ~ +15 dBm です。rms 電力測定機能は低消費電力で、本質的にリップルのない誤差伝達関数になります。

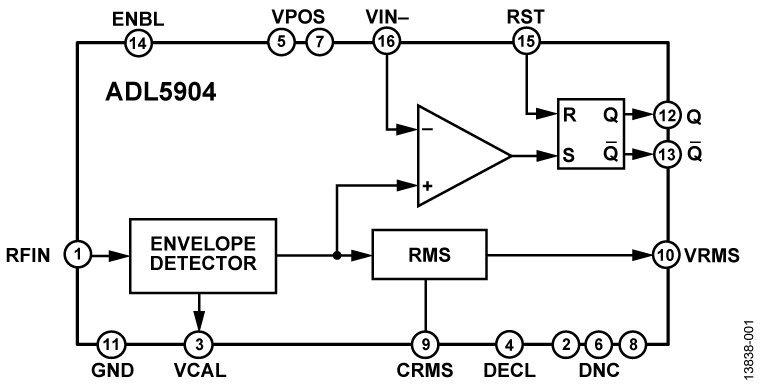

エンベロープ閾値検出では、内部エンベロープ検出器からの電圧をユーザー設定の入力電圧と比較します。エンベロープ検出器からの電圧がユーザー設定の閾値電圧を超えると、内部コンパレータがこの事象をキャプチャし、セット/リセット(SR)フリップフロップにラッチします。RF 入力信号がユーザー設定の閾値を超えてから出力がラッチされるまでの応答時間は 12 ns です。ラッチされた事象はリセット・パルスが与えられるまでフリップフロップに維持されます。

ADL5904 の RF 入力は DC 結合なので、任意の低い AC 周波数で動作可能です。このデバイスは 3.3 V 電源で動作し、消費電流は 3.5 mA です。ENBL ピンにロジック・ロー・レベルを加えると、ディスエーブル・モードになってこの電流が 100 μA に減少します。

ADL5904 は 3 mm × 3 mm、16 ピン LFCSP パッケージを採用し、-40 ℃ ~ +105 ℃ の広い温度範囲にわたって動作します。

アプリケーション
  • 送信信号強度表示(TSSI)
  • ワイヤレス・パワー・アンプの入出力保護
  • ワイヤレス・レシーバの入力保護

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.84

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5904ACPZN-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADL5904

ADL5904 Evaluation Board

zoom

EVAL-ADL5904

ADL5904 Evaluation Board

ADL5904 Evaluation Board

製品の詳細

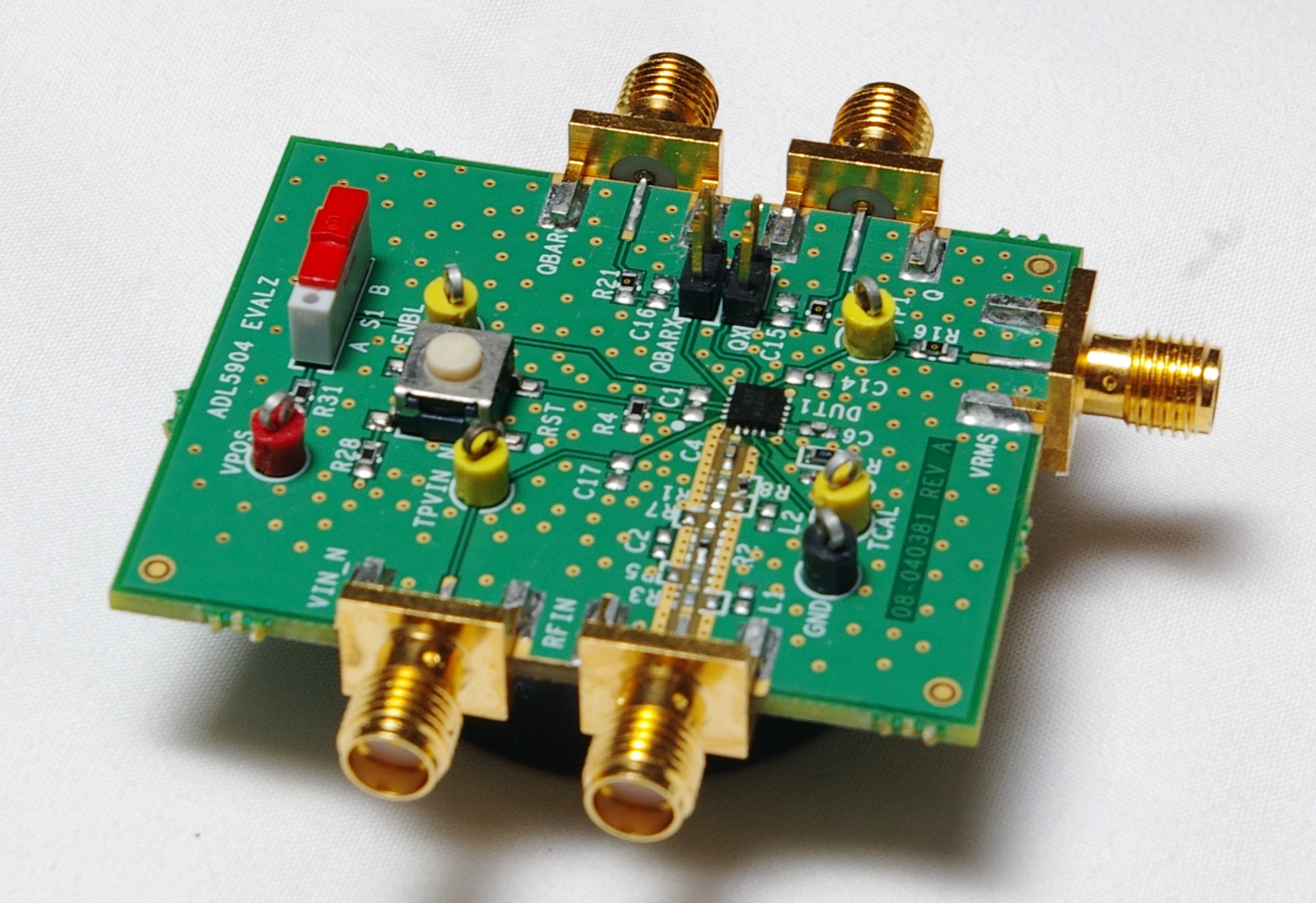

The ADL5904-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. A power supply of either 3V or 5V should be applied to the VPOS and GND test loops. To exercise the RMS detector portion of the circuit, the RF signal to be measured should be applied to the RFIN SMA connector. The corresponding RMS output voltage is then available on the VRMS SMA connector and on the TP1 test point. To operate the Threshold Detect circuitry, the RF signal that is being monitored should again be applied to the RFIN SMA connector. The dc threshold voltage that should cause the circuit to trip should be applied to the VIN_N SMA connector or to the TPVIN_N yellow test point. The internal S/R flip-flop should be reset by pressing the RST button.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 5

Figure 1. Simplified Block Diagram of EVAL-CN0534-EBZ

出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0534

出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0534

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • ゲインが23.5dB
  • 5.8GHzに最適化されたLNA
  • ISMバンドで動作^
  • USB駆動
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.72 M

ビデオ

Thumbnail Image

5 25, 2022

01:01

CN0534:5.8GHzに対応するUSB駆動のRFレシーバー、GaAsベースのLNAや出力電力保護機能を搭載

Thumbnail Image

1 24, 2022

01:01

CN0534: USB Powered 5.8 GHz RF LNA w/ Output Power Protection

Thumbnail Image

3 02, 2022

01:09

CN0534:USB供电的5.8 GHz RF LNA,带输出电源保护

Figure 1. CN0521 Simplified Block Diagram

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

zoomopens a dialog

CN0521

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

CN0521

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

機能と利点

  • +26 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

8.71 M

Figure 1. CN0518 Simplified Block Diagram

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

zoomopens a dialog

CN0518

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

CN0518

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

機能と利点

  • +25 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

8.21 M

Figure 1. CN0555 Simplified Block Diagram

過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

zoomopens a dialog

CN0555

過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

CN0555

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

機能と利点

  • 433MHz ISM帯の受信用に最適化
  • 40dBの受信ゲイン
  • 自動ターン・オフ/オン機能を備えた過電圧保護回路
  • USBケーブルで給電
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

3.54 M

Portable RF Power Meter Evaluation Board Measurement Setup

バッテリまたは USB 駆動、対応周波数 9 kHz ~ 6 GHz の RMS パワー測定システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0399

バッテリまたは USB 駆動、対応周波数 9 kHz ~ 6 GHz の RMS パワー測定システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0399

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
バッテリまたは USB 駆動、対応周波数 9 kHz ~ 6 GHz の RMS パワー測定システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • RMS パワー測定: 9 kHz ~ 6 GHz
  • 45 dB の入力電力範囲: −30 dBm ~ +15 dBm
  • USB 駆動
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

706.54 K
