ADL5523

低ノイズ・アンプ、400MHz~4GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.75
特長
  • 動作周波数範囲:400MHz~4,000MHz
  • ノイズ指数:900MHzで0.8dB
  • 外付け部品、最少数
  • アクティブ・バイアス制御回路を内蔵
  • DC阻止コンデンサ内蔵
  • 低消費アプリケーション向けのバイアス調整機能
  • 単電源動作、3~5V
  • 21.5dBゲイン@900MHz
  • OIP3:34.0dBm@900MHz
  • P1dB:21.0dBm@900MHz
  • 小型フットプリントLFCSPパッケージ
  • 20.8dBゲインのピン互換製品も入手可能
製品概要
show more Icon
ADL5523は、高性能GaAs pHEMTの、低ノイズ・アンプです。この製品は、シングル・ダウンコンバージョンのIFサンプリング・レシーバのアーキテクチャ、あるいはダイレクト・ダウン・コンバージョンのレシーバにおいて、高いゲインと低ノイズ指数を提供します。

ADL5523は、アクティブ・バイアスとdcブロッキング・コンデンサを集積した高レベルなICで、設計の柔軟性を損なわずに、非常に容易に使うことができます。

ADL5523は、わずかな外付け部品で、容易にチュニングができます。この製品は、3V~5Vの動作が可能で、電流は、低消費を要求するアプリケーションの場合、外部バイアス抵抗によって調整することができます。

ADL5523は、小型で熱強化された3mm×3mmのLFCSPパッケージを採用し、–40~+85℃の温度範囲で動作します。

全部品実装済みの評価ボードも提供しております。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5523ACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

2 13, 2014

- 14_0038

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

arrow down

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

2 13, 2014

- 14_0038

arrow down

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

EVAL-ADL5523

ADL5523 Evaluation Board

zoom

EVAL-ADL5523

ADL5523 Evaluation Board

ADL5523 Evaluation Board

製品の詳細

ADL5523-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation it requires a single 5 V/100 mA power supply. The 5 V power supply should be connected to the test loops labeled VPOS and GND. Alternatively, the power supply connections may be made via the two pin header, W-1. The RF input is applied to the SMA connector labeled RFIN. The RF output is available at the SMA connector labeled RFOUT.

reference details image

クワッドMxFEプラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

zoom

クワッドMxFEプラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

機能と利点

クワッド・ミックスド・シグナル・フロントエンド・デジタル化カード
  • ミックスド・シグナル・フロントエンド使用の多チャンネル広帯域システム開発プラットフォーム
  • Xilinx VCU118評価用ボード(別売り)に接続
  • 16x RF受信(Rx)チャンネル(32xデジタルRxチャンネル)
    • 合計16x 1.5GSPS~4GSPS ADC
    • 48xデジタル・ダウン・コンバータ(DDC)、それぞれ複数の数値制御発振器(NCO)を含む
    • 16xプログラマブルFIRフィルタ(pFIR)
  • 16x RF送信(Tx)チャンネル(32xデジタルTxチャンネル)
    • 合計16x 3GSPS~12GSPS DAC
    • 48xデジタル・アップ・コンバータ(DUC)、それぞれ複数の数値制御発振器(NCO)を含む
  • フレキシブルRx/Tx RFフロント・エンド
    • Rx:フィルタリング、アンプ、ゲイン・コントロール用デジタル・ステップ減衰
    • Tx:フィルタリング、アンプ
  • 単一12V電源アダプタ(付属)からのオンボード電力レギュレーション
  • 柔軟なクロック分配
    • 単一外部500MHzリファレンスからのオンボード・クロック分配
    • ミックスド・シグナル・フロントエンドごとの外部コンバータ・クロックのサポート
16Tx/16Rxキャリブレーション・ボード
  • クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードおよびVCU118 PMODインターフェースに接続(ケーブル付属)
  • 個別の隣接チャンネル・ループバックおよび結合チャンネル・ループバック・オプションを提供
  • SMAオプションを介したTxチャンネル出力の結合
  • SMAオプションを介したRxチャンネル入力の結合
  • PMODでのVCU118へのAD5592R出力によるオンボード・ログ・パワー・ディテクタ
  • 単一12V電源アダプタ(付属)からのオンボード電力レギュレーション
ソフトウェアの機能と利点
簡単な制御ツールとプラットフォーム・インターフェースによりソフトウェア・フレームワーク開発を簡略化:
  • IIOオシロ・スコープGUI
  • MATLABアドオンおよびスクリプト例
  • JESD204b/JESD204cの起動を含むHDLビルドの例
  • Linuxおよびデバイス・ドライバ向けの組み込みソフトウェア・ソリューション
  • MATLABシステム・アプリケーションGUI
ADEFアプリケーションのソフトウェア・リファレンス設計例によりプロトタイピング時間を短縮:
  • 電源投入時の位相確定のためのマルチチップ同期
  • NCOを用いたシステム・レベルでの振幅/位相アライメント
  • 低レイテンシのADC-DACループバックのバイパスJESDインターフェース
  • 広帯域チャンネル間の振幅/位相アライメントのためのpFIR制御
  • 高速周波数ホッピング
  • キャリブレーション・ボードのMATLABドライバ・ファイル
  • FPGAプログラミング用のMATLABスクリプト

製品の詳細

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームには、4つのMxFEソフトウェア定義直接RFサンプリング・トランシーバー、および関連のRFフロント・エンド、クロック、電源回路が含まれます。対象とするアプリケーションは、フェーズド・アレイ・レーダー、電子戦、SATCOM地上局、特にL/S/Cバンド(0.1GHz~約5GHz)での16送信/16受信チャンネル直接サンプリング・フェーズド・アレイです。Rx/Tx RFフロント・エンドはドロップイン設定のため、アプリケーションに応じて周波数範囲のカスタマイズが可能です。

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームは、フル機能のシステム・ソリューションを特長としています。マルチチップ同期、システム・レベルのキャリブレーション、ビームフォーミング・アルゴリズム、その他のシグナル・プロセッシング・アルゴリズムのデモ用試験台としての使用が想定されています。このシステムは、Xilinx®のVCU118評価用ボードに接続するよう設計されており、この評価用ボードは付属のリファレンス・ソフトウェア、HDLコード、MATLABシステムレベルインターフェースと共に、Virtex® UltraScale+™ XCVU9P FPGAを備えています。

クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードに加えて、このキットには16Tx/16Rxキャリブレーション・ボードも含まれています。このボードの使用により、システム・レベルのキャリブレーション・アルゴリズムを開発したり、独自の用途に関連する状況でより容易にパワーアップ・フェーズのデモを実行したりできます。キャリブレーション・ボードによって、結合チャンネル・ダイナミック・レンジ、スプリアス、位相ノイズの改善が見られる他、VCU118のPMODインターフェースに接続したときに無償のMATLABアドオンを介して制御することもできます。

このシステムは、以下のようなアプリケーションの開発プログラムを迅速に市場に投入するために使用できます。

  • ADEF(フェーズド・アレイ、レーダー、EW、SATCOM)
  • 通信インフラストラクチャ(マルチバンド5Gおよびミリ波5G)
  • 電子テストおよび計測
ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 1

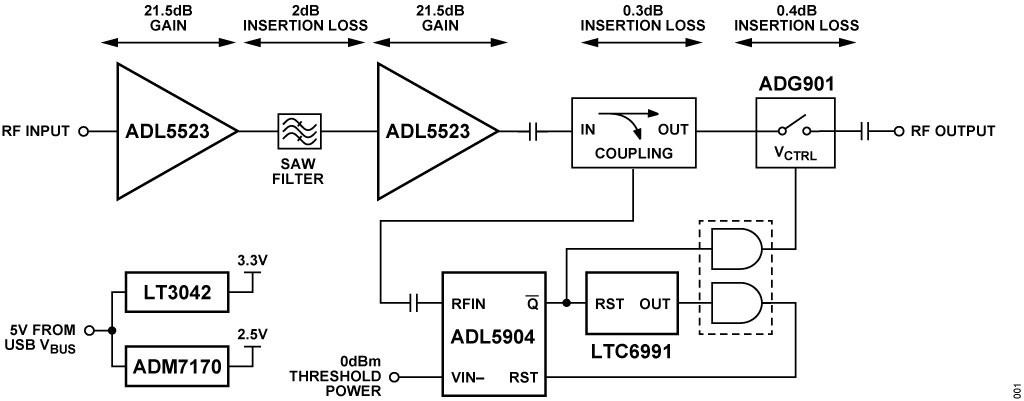

Figure 1. CN0555 Simplified Block Diagram

過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

zoomopens a dialog

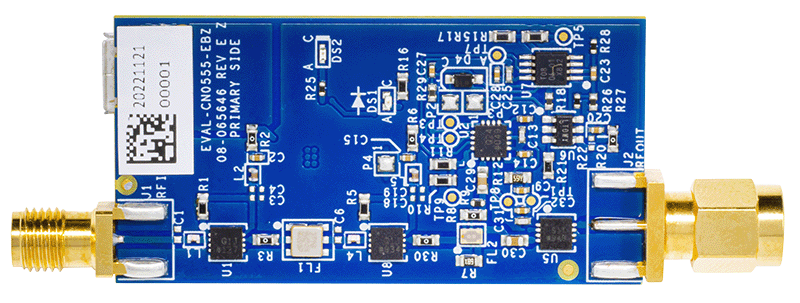

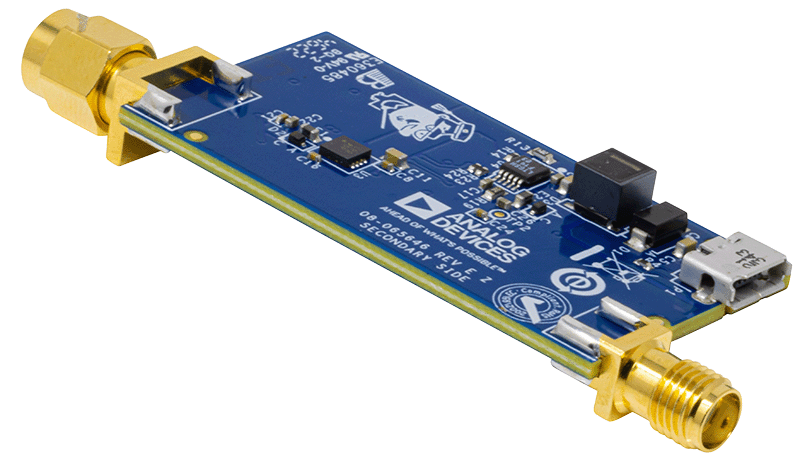

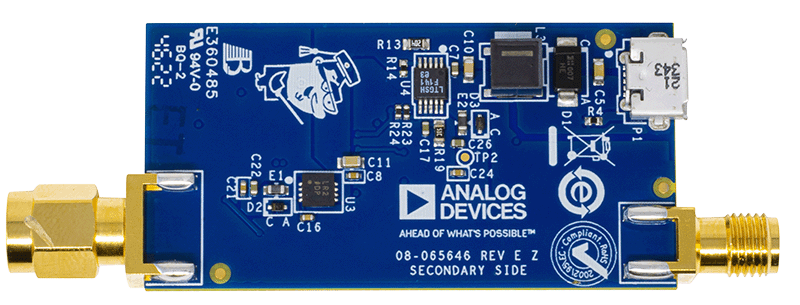

CN0555

過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

CN0555

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
過電力保護機能を備えた、USB 駆動 433.92MHz RF 低ノイズ・アンプ・レシーバー

機能と利点

  • 433MHz ISM帯の受信用に最適化
  • 40dBの受信ゲイン
  • 自動ターン・オフ/オン機能を備えた過電圧保護回路
  • USBケーブルで給電
詳細なリファレンス・デザインを表示 external link
