ADP150

リニア・レギュレータ、150mA、超低ノイズ、CMOS

最新データシート：英語版
Rev. D
icon-recommended 製造中
トップへ
Datasheet
最新データシート：英語版 Rev. D
日本語版参考資料 Rev. A
データシートご利用上の注意
ユーザ・ガイド
4 すべてを表示
参考回路：英語版
7 すべてを表示
デバイス・ドライバ
1 すべてを表示

製品概要

機能と利点

  • 超低電圧ノイズ：9μV rms、VOUT電圧を含まず
  • 追加ノイズ・バイパス・コンデンサ不要
  • 1μFセラミック入力および出力コンデンサで安定動作
  • 最大出力電流：150mA
  • 入力電圧範囲：2.2V～5.5V
  • 低静止電流：
    IGND＝10μA（負荷なし）
  • 低シャットダウン電流：1μA以下
  • 低いドロップアウト電圧：105mV＠150mA負荷
  • 初期出力電圧精度：±1％

    その他の機能についてはデータシートを参照してください。

製品概要

ADP150は、超低ノイズ（9µV）、ロー・ドロップアウト（LDO）リニア・レギュレータで、入力電圧は2.2V～5.5Vで動作し、出力電流は最大150mAまで供給することができます。150mA負荷でのドロップアウト電圧は105mVと低いため効率を向上するとともに、広い入力電圧範囲にわたって動作することができます。

革新的な回路トポロジを使用して、ADP150は、ノイズ・バイパス・コンデンサの追加を必要とせずに非常に低いノイズ性能を達成しているため、ノイズに敏感なアナログやRFアプリケーションにとっては理想的な製品となっています。またADP150は、PSRRやラインおよび負荷のトランジエント性能に関して性能劣化なしに、超低ノイズ性能を実現しています。ADP150は、超低ノイズとポータブル・アプリケーションにおけるバッテリの寿命を最大化させる静止電流消費の、最良の組み合わせを提供します。ADP150は、高性能および省スペースが重要なアプリケーションでの要求にミートするように、小型1µF ±30%のセラミックの入力および出力コンデンサで安定して動作するように特別に設計されています。

ADP150は、1.8V～3.3Vの範囲で、14種の出力電圧オプションが揃っています。逆使用における破損防止のための短絡回路および過熱保護回路を備えています。ADP150は、種々のポータブル電力アプリケーションに適応した、最小ピン数ソリューションである、超小型5ピンTSOPと4ボール、0.4mmピッチのWLCSPパッケージで供給されます。

アプリケーション

  • 携帯電話
  • デジタル・カメラおよびオーディオ・デバイス
  • ポータブル型、バッテリ駆動の装置
  • ポストDC/DCレギュレータ
  • ポータブル医用機器
  • PF、PLL、VCOおよびクロック用電源
Powered by Linear

製品カテゴリ

マーケット＆テクノロジー

類似製品 Click to see all in Parametric Search

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

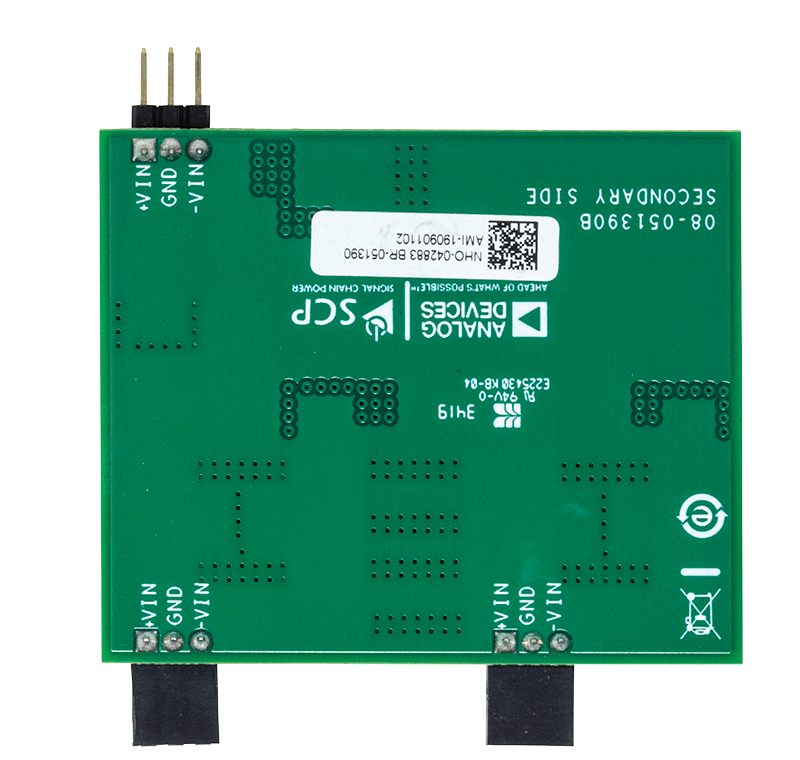

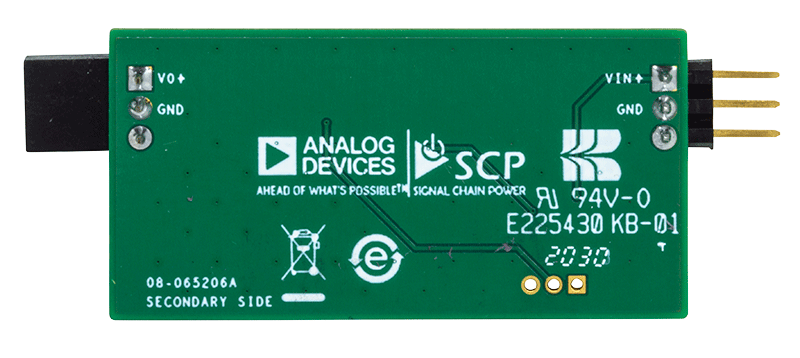

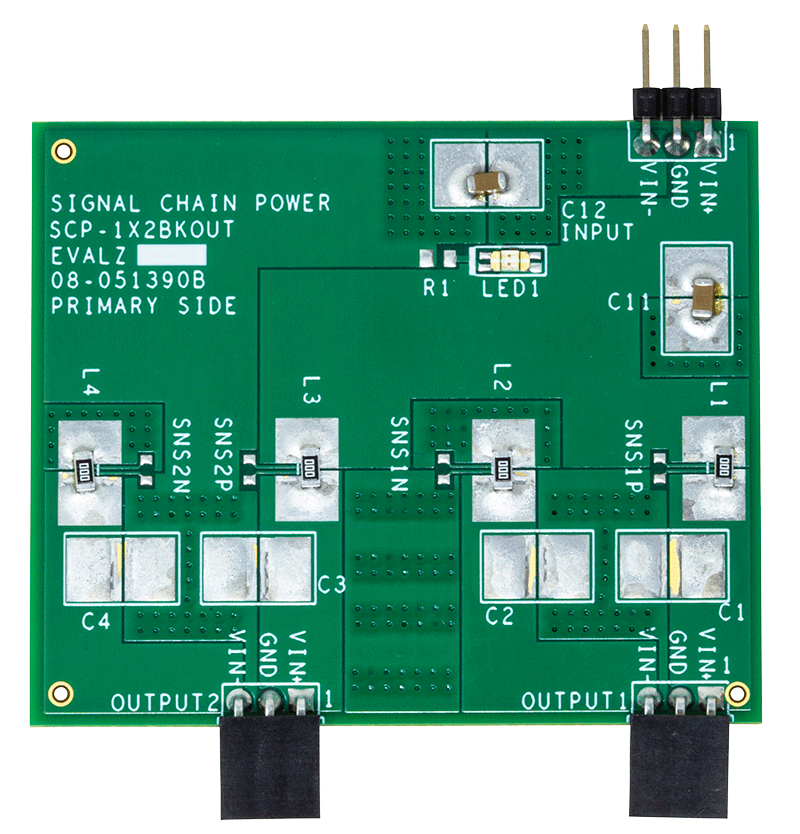

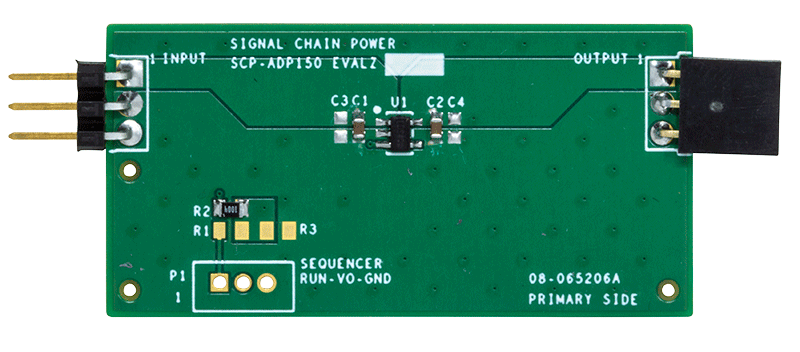

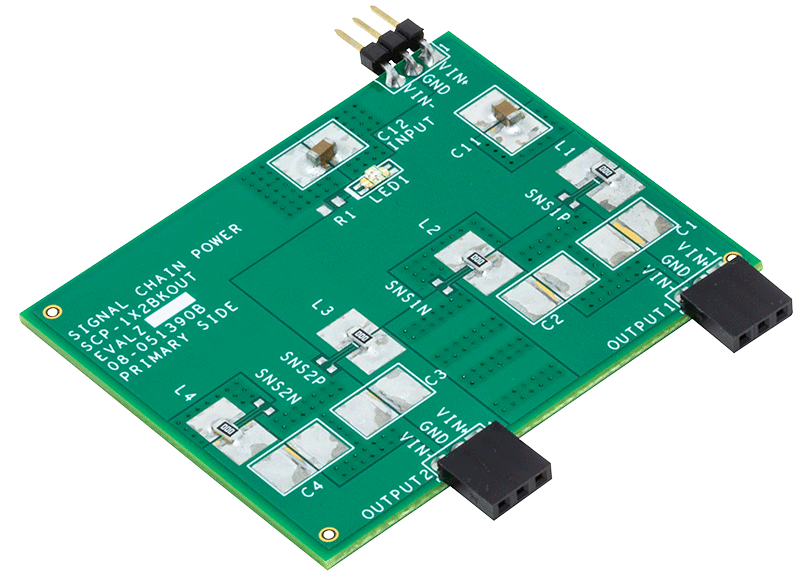

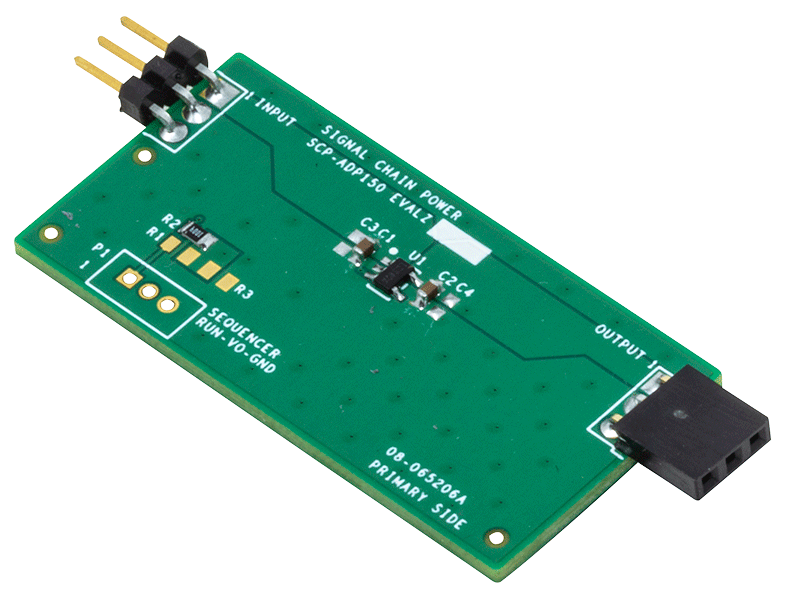

評価キット (5)

ドキュメント

ソフトウェア & システム

デバイス・ドライバ

WIKI

ADP150 Regulator Fixed Voltage Linux Driver

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

ADP150-1
ADP150-1.8
ADP150-2
ADP150-2.5
ADP150-2.6
ADP150-2.75
ADP150-2.8
ADP150-2.85
ADP150-3
ADP150-3.0
ADP150-3.3

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

ADP150

設計ツール

ADI Linear Regulator Design Tool and Parametric Search

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

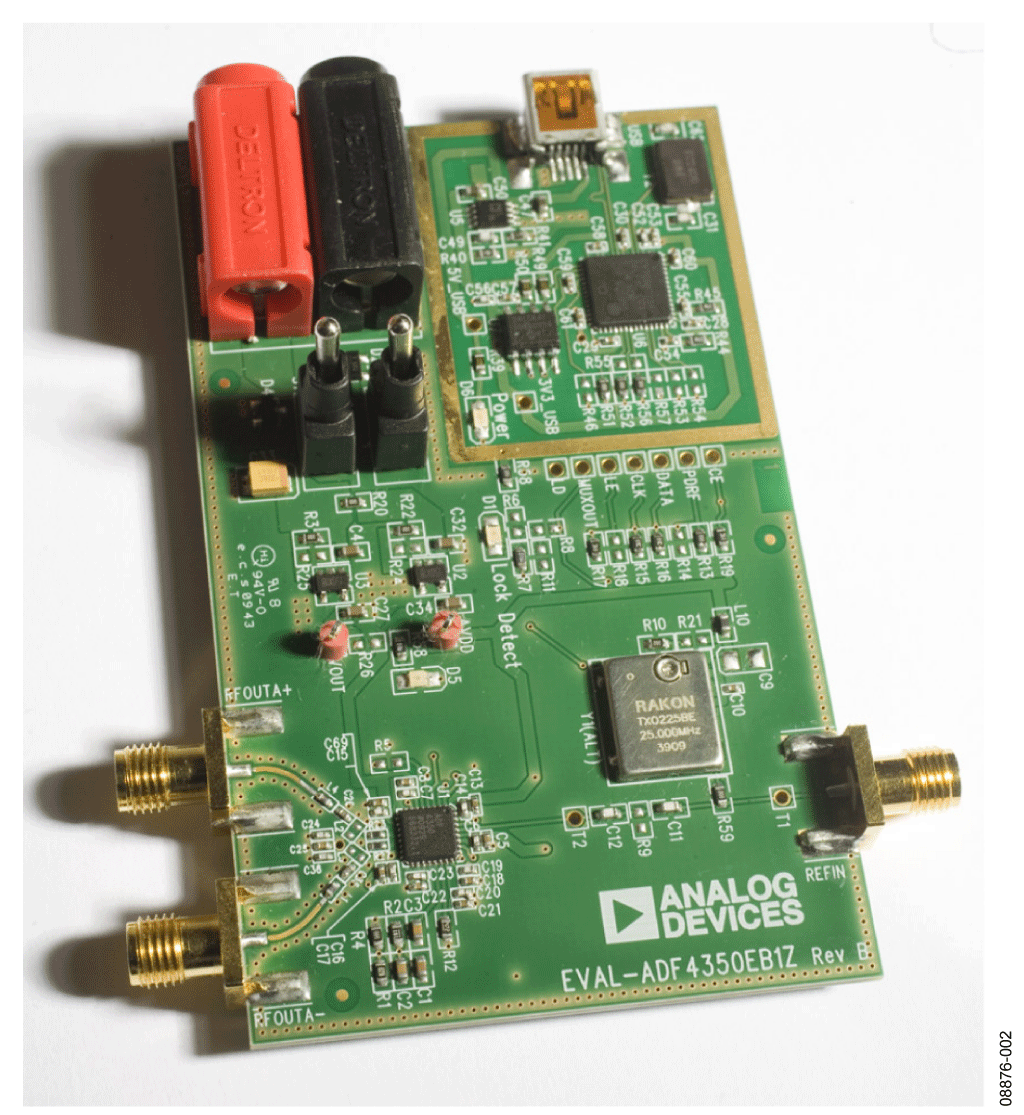

リファレンス・デザイン (8)

参考資料

設計リソース

ADI has always placed the highest emphasis on delivering products that meet the maximum levels of quality and reliability. We achieve this by incorporating quality and reliability checks in every scope of product and process design, and in the manufacturing process as well.  "Zero defects" for shipped products is always our goal.

ADP150 Material Declaration
Quality And Reliability
Symbols and Footprints

PCN-PDN Information

製品型番を選択
  • ADP150ACBZ-1.8-R7 製造中
  • ADP150ACBZ-2.5-R7 製造中
  • ADP150ACBZ-2.6-R7 製造中
  • ADP150ACBZ-2.75R7 製造中
  • ADP150ACBZ-2.8-R7 製造中
  • ADP150ACBZ-2.85R7 製造中
  • ADP150ACBZ-3.0-R7 製造中
  • ADP150ACBZ-3.3-R7 製造中
