製品概要

機能と利点

  • 出力周波数範囲:35 MHz~4,400 MHz
  • フラクショナル-Nとインテジャー-N、シンセサイザ
  • 低位相ノイズのVCO
  • 1/2/4/8/16/32/64によるプログラマブル分周出力
  • rmsジッター::0.3ps rms(typ)
  • 2.1GHzでのEVM: 0.4%
  • 電源電圧:3.0 V~3.6 V
  • ロジック互換性:1.8 V
  • プログラマブルなデュアル・モジュール・プリスケーラ:4/5または8/9
  • プログラマブルな出力パワー・レベル
  • RF出力のミュート機能
  • 3線式シリアル・インターフェース
  • アナログとデジタルのロック検出機能
  • 切り替え帯域での高速ロック・モード
  • サイクル・スリップ・リダクション機能

製品概要

ADF4351は、外部のループ・フィルタと外部からのリファレンス周波数を使うことによって、フラクショナルNまたはインテジャーNのPLL周波数シンセサイザを実現することができます。

ADF4351は、2200MHz~4400MHzの基本出力周波数としての電圧制御発振器(VCO)を内蔵しています。さらに、1/2/4/8/16/32または64の分周回路は、35 MHzまで低いRF出力周波数を発生させることができます。アイソレーションを必要とするアプリケーション用として、RF出力段をミュートさせる機能があります。このミュート機能は、ピンおよびソフトウエアーの両方で制御できます。また、補助のRF出力が用意されていますが、もし使わない場合はパワーダウンすることができます。

全ての内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、3.0V~3.6Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。

アプリケーション

  • 無線インフラストラクチャ(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
  • テスト装置
  • 無線LAN、CATV装置
  • クロック発生

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

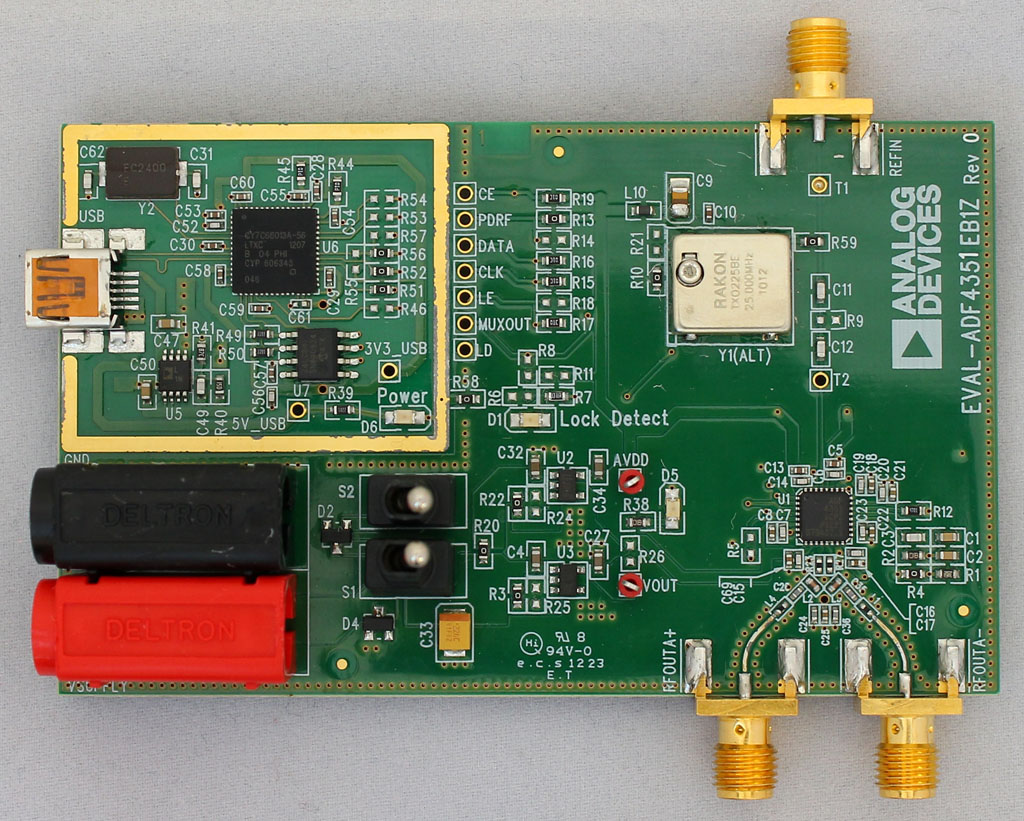

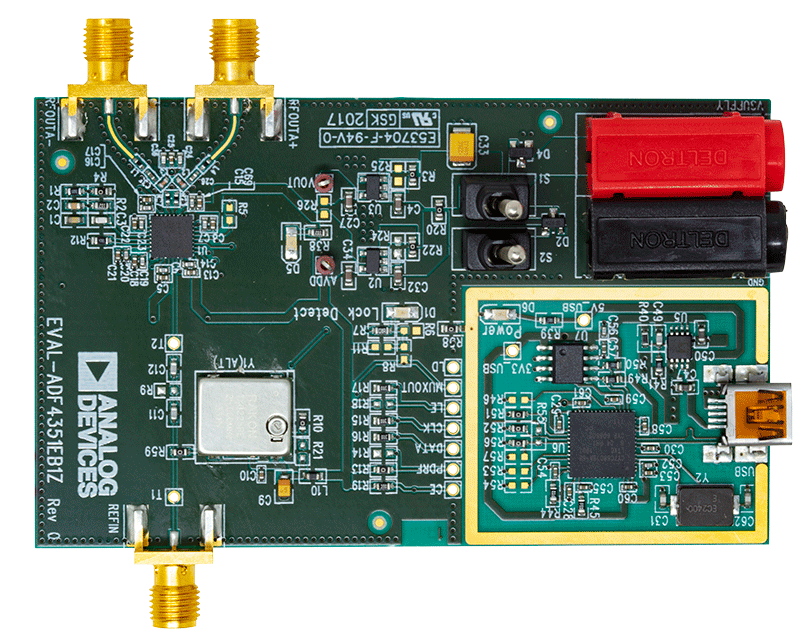

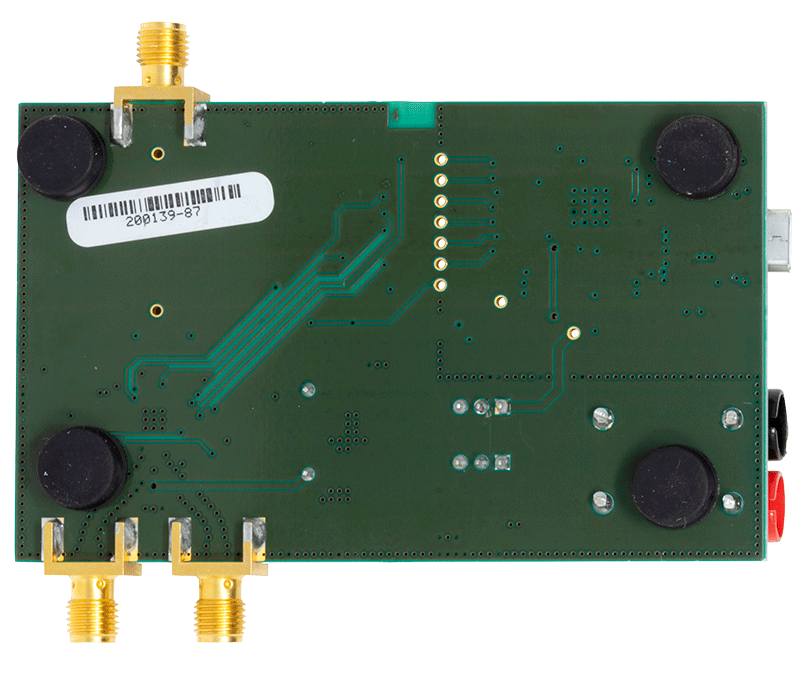

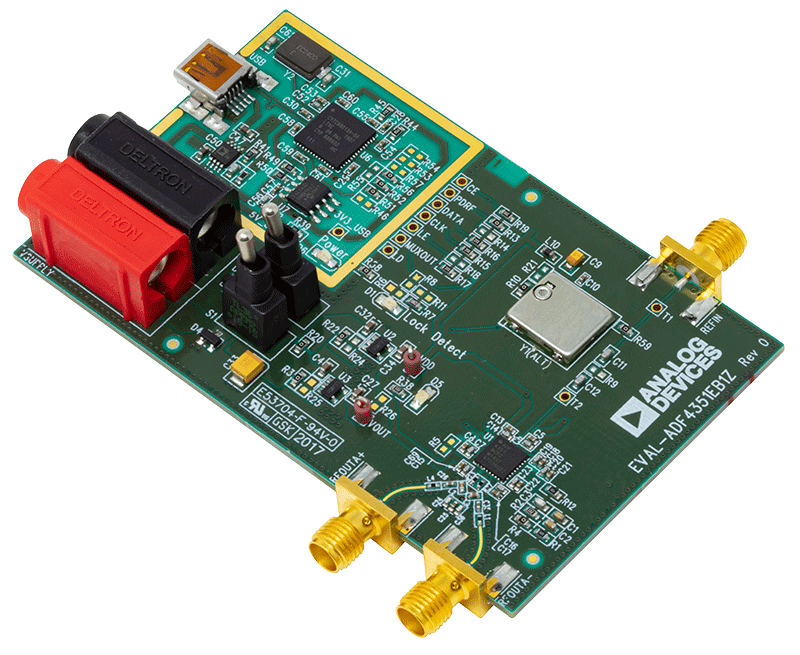

評価キット (4)

参考資料

  • すべてを表示 (18)
  • データシート (1)
  • ユーザ・ガイド (3)
  • FAQ (1)
  • ウェブキャスト (3)
  • セレクション・ガイド (1)
  • カタログ (1)
  • リファレンス設計 (4)
  • プレス・リリース (2)
  • 技術記事 (2)
  • FAQ
    リファレンス設計

    ソフトウェア & システム

    ツール

    IBIS Models

    設計ツール

    ADIsimRF

    アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

    ADIsimPLL™

    アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

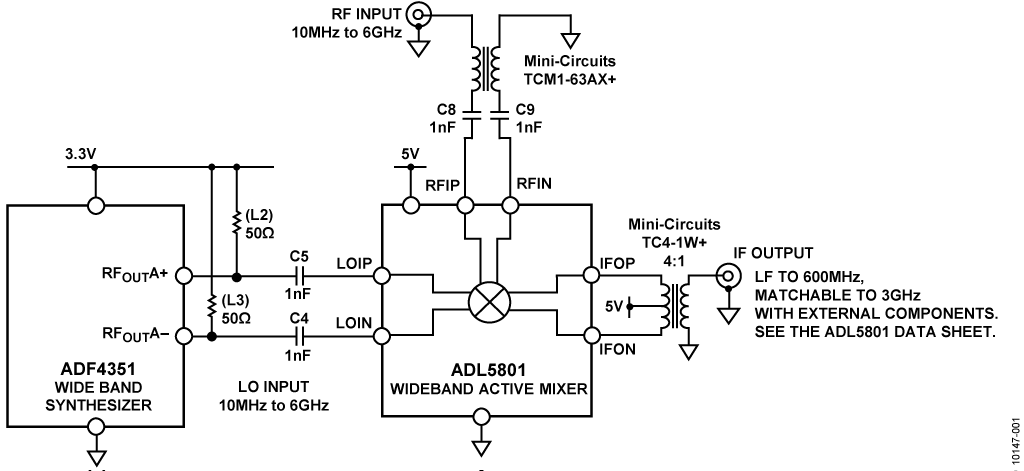

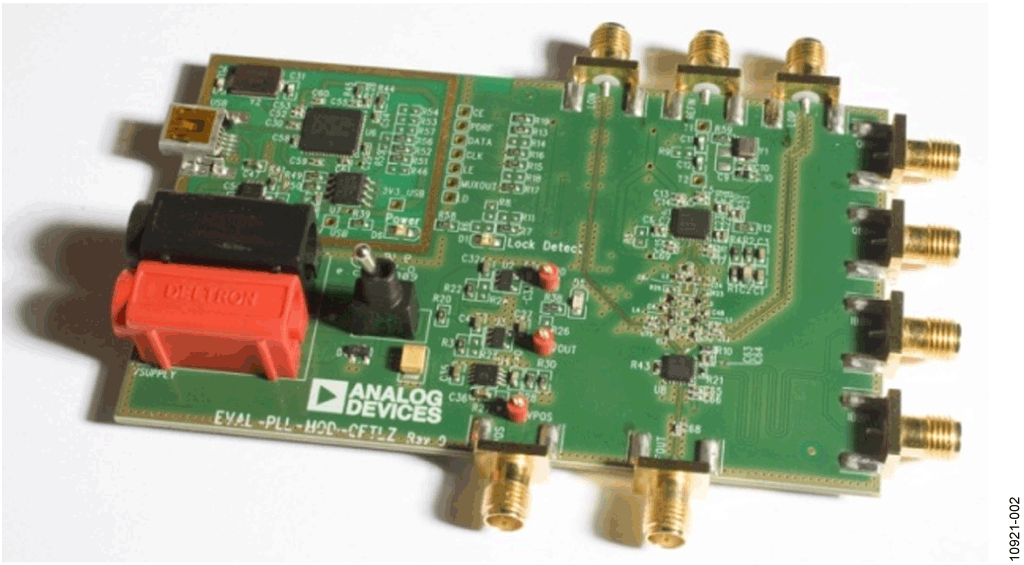

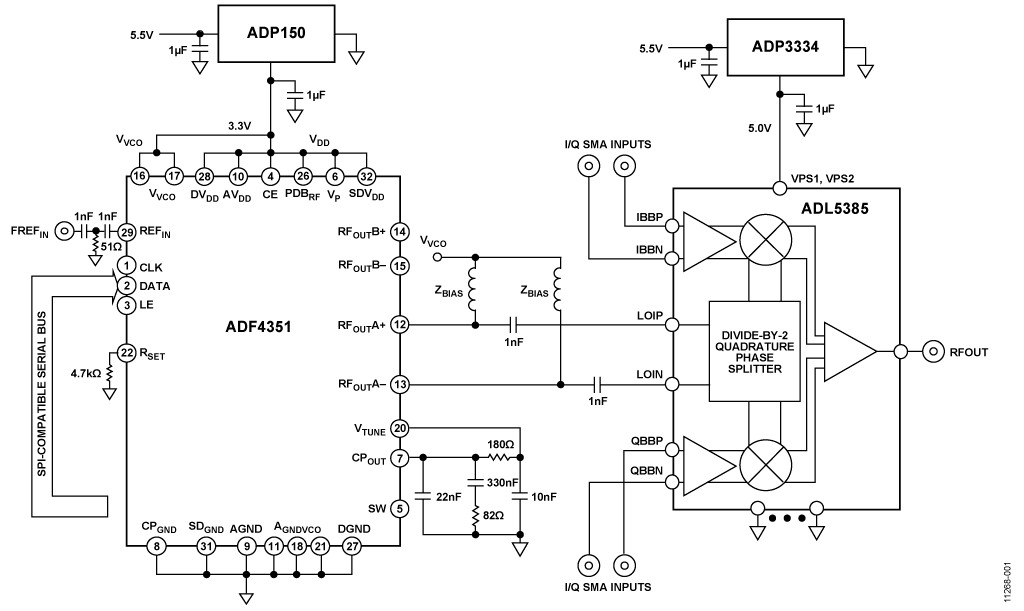

    リファレンス・デザイン (5)

    おすすめ製品

    ADF4351 互換製品

    推奨製品 Low-Noise Voltage Regulators

    • For a fixed 3.3V, 150mA low dropout regulator: ADP150.
    • For a fixed 3.3V, 200mA low dropout regulator: ADP151.

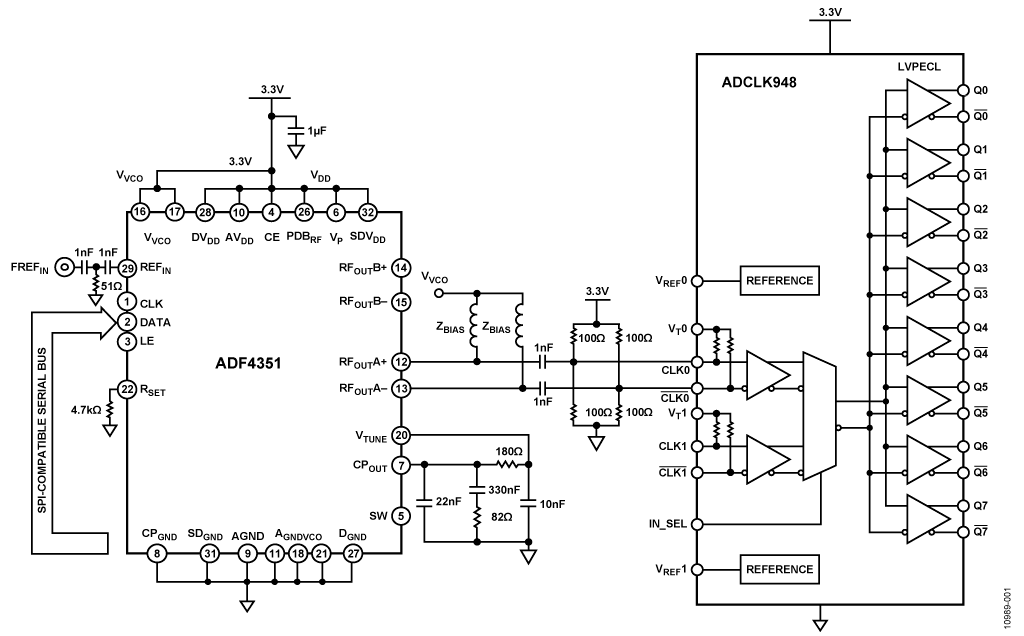

    推奨製品 Fanout Buffers

    • For eight differential LVPECL outputs: ADCLK948.

    推奨製品 Reference Clean Up PLL

    推奨製品 リファレンス・バッファ

    • With integrated filters for improved noise: LTC6957.
