AD8368: AGCディテクタ付き 800MHzデシベル・リニアVGA (Rev. 0)8/29/2007PDF633 kB
製品概要
機能と利点
- アナログ可変ゲイン範囲: －12 dB ～ ＋22 dB
- デシベル・リニア・スケーリング: 37.5 dB/V
- －3 dB帯域幅: 800MHz @ VGAIN = 0.5 V
- rms検波器を内蔵
- P1dB: 16 dBm @ 140 MHz
- 出力IP3: 33 dBm @ 140 MHz
- 最大ゲインでのノイズ係数: 9.5 dB @ 140 MHz
- 入力および出力インピーダンス: 50 Ω
- 単電源電圧: 4.5 V ～ 5.5 V

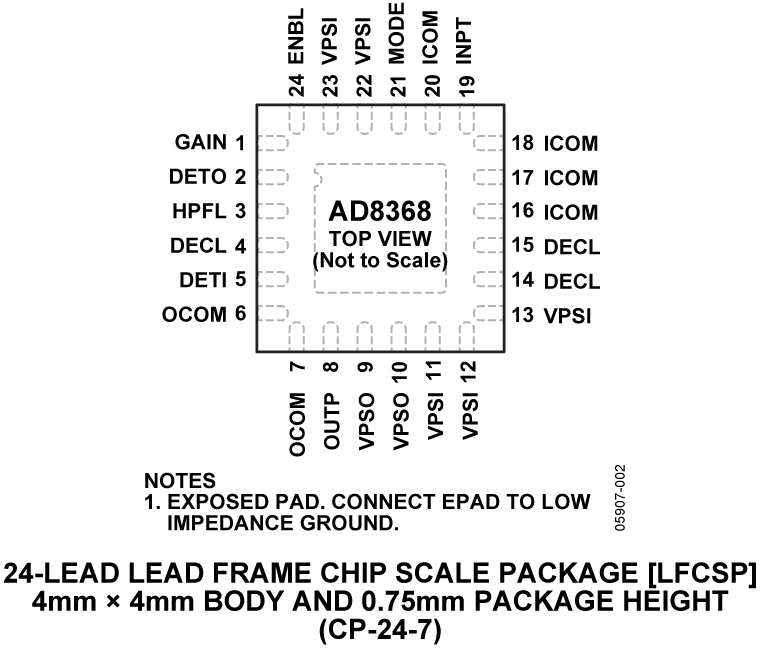

- RoHS準拠、24ピンLFCSPパッケージ
製品概要

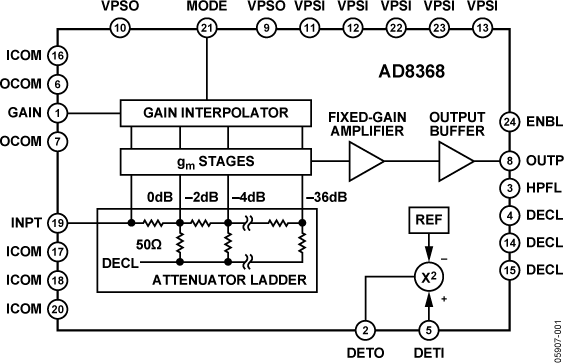

AD8368は、低周波数から最大800MHzまでの周波数帯域で使用することが可能なデシベル・リニア特性を持つアナログ・ゲイン制御機能を備えた可変ゲイン・アンプです。その幅広いゲイン範囲、優れた適合性、および平坦性は、高性能の可変ゲイン制御を実行するための革新的な技術であるアナログ・デバイセズのX-AMP™アーキテクチャの採用に基づいて実現されました。
－12dB～＋22dBのゲイン範囲は正確に37.5dB/Vにスケーリングされており、適合性誤差はごくわずかです。AD8368の-3dB帯域幅は、公称でゲイン設定とは無関係で、800MHzとなっています。140MHzにおけるOIP3は最大ゲイン時で33dBmです。出力ノイズ・フロアは-143dBm/Hzで、この値は最大ゲイン時で9.5dBのノイズ指数に相当します。シングルエンド入力と出力インピーダンスはほぼ50Ωとなっています。
AD8368のゲインは、MODEピンが正側電源に接続されているかグラウンドに接続されているかに応じて、ゲイン制御電圧の増加関数または減少関数に設定できます。MODEピンがハイレベルのときは典型的なVGAとして動作し、ゲインが増加します。
MODEピンをグラウンドに接続してオンボードのrms検出器を使用すれば、RSSIを備えた完全なAGCシステムになります。出力は、波形のクレスト・ファクタに関係なく、正確に内部のデフォルト・セットポイント63mV rms（50Ωを基準に－11dBm）のレベルを維持します。汎用のディテクタの入力はDETIで得られるため、34dBの最大入力パワー範囲で、AGCループによって信号のレベルをAD8368の出力ポイントかシグナル・チェーンの任意のポイントで調整できます。また、出力信号をディテクタに出力する前に分周してセットポイント・レベルを上げることもできます。
AD8368は4.5～5.5Vの電源電圧で動作し、その消費電流は60mAです。ENBLピンをグラウンドに接続することによって、3mA以下にパワーダウンさせることが可能です。AD8368の製造には、アナログ・デバイセズが独自に開発したSiGe SOIコンプリメンタリ・バイポーラICプロセスが採用されています。このデバイスは24ピンのLFCSPパッケージで提供され、－40～＋85℃の工業用温度範囲で動作します。要求に応じて、アプリケーション・ボードの提供が可能です。
アプリケーション
- 完全なIF AGCアンプ
- ゲインのトリミング／レベル調整
- 携帯電話基地局
- ポイントtoポイント無線リンク
- RF計測器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

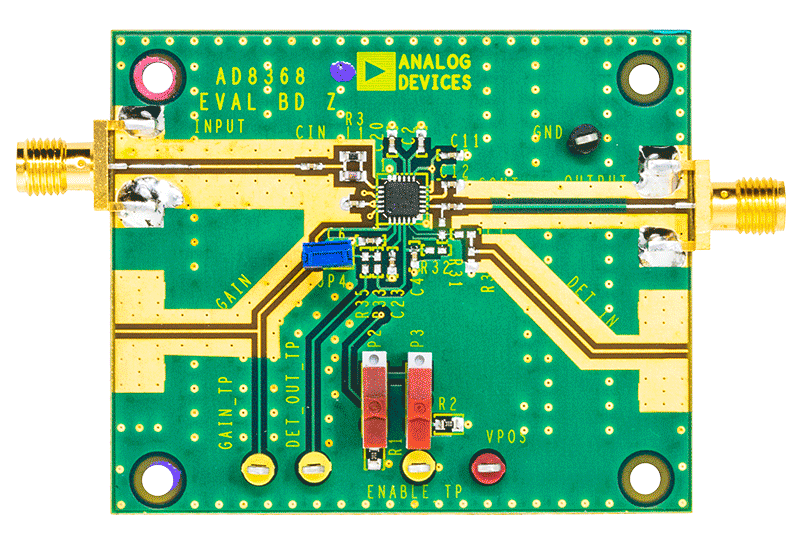

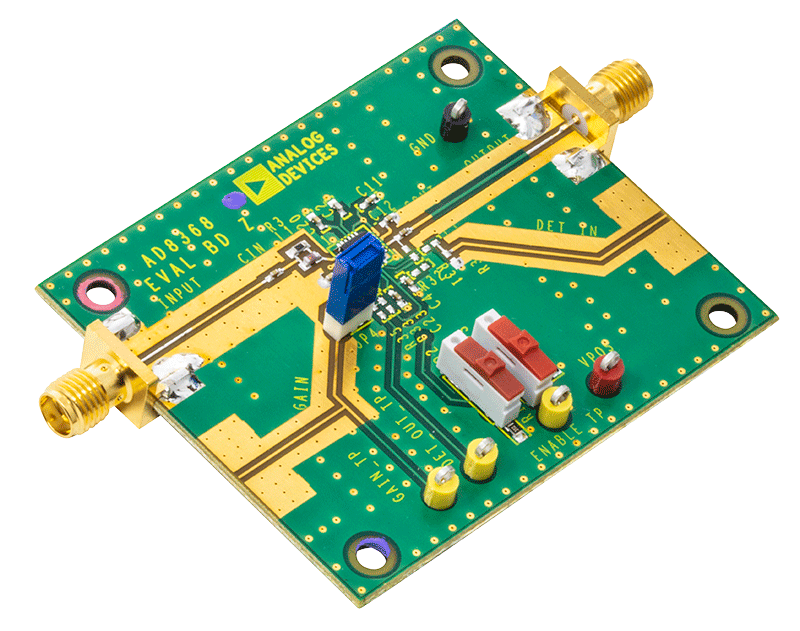

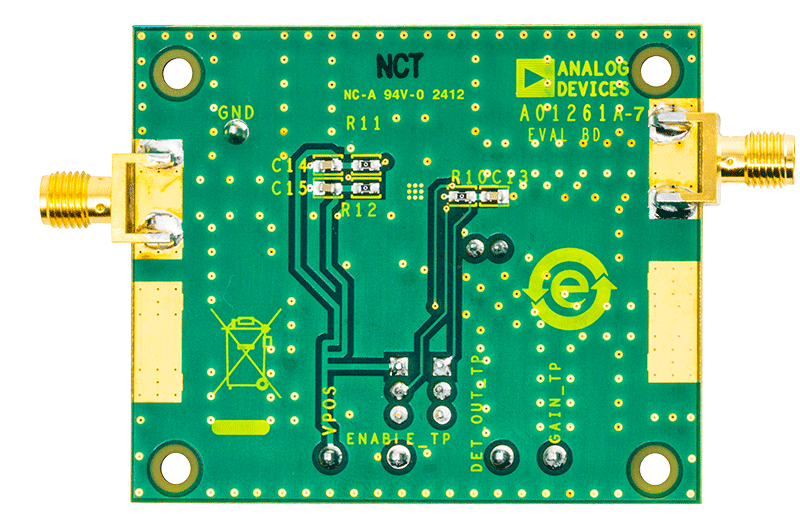

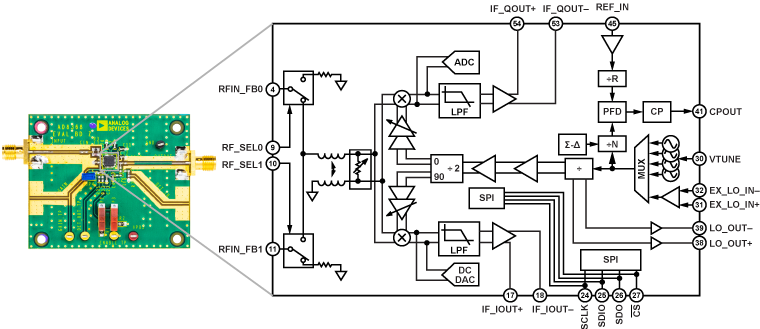

評価キット (1)
