製品概要

機能と利点

  • PLL、VCO、ループ・フィルタ（35kHz）、25MHz TCXOリファレンス、USBインターフェース、電圧レギュレータを含む自己完結型ボード
  • 付属ソフトウェアを使用するため、PCからのシンセサイザ機能の制御が可能
  • USBまたは外部給電装置による電源の選択肢
  • 搬送波からの−104dBc/Hz（3kHz）オフセットの標準的位相ノイズ性能（1GHz出力周波数）

製品概要

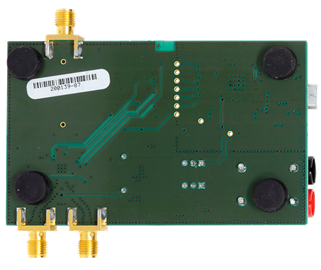

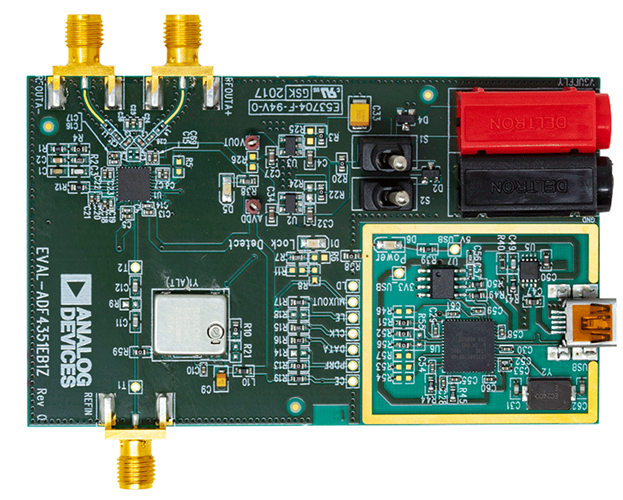

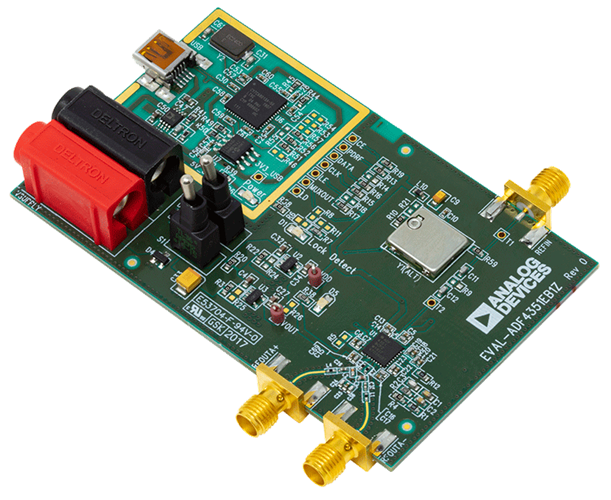

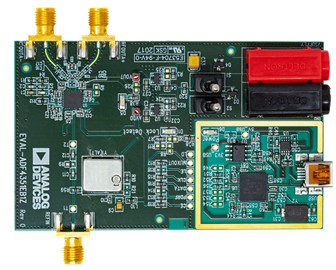

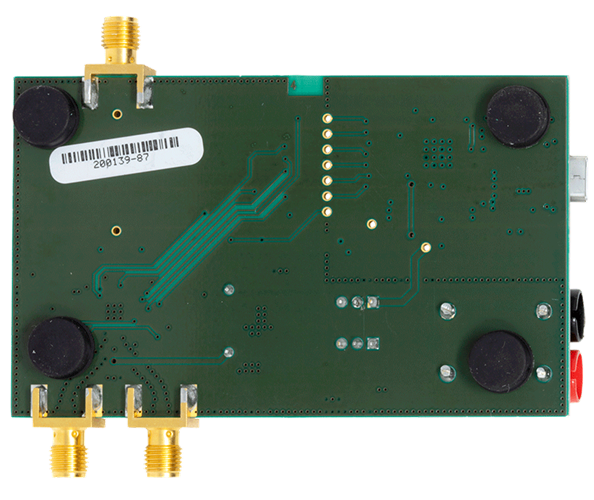

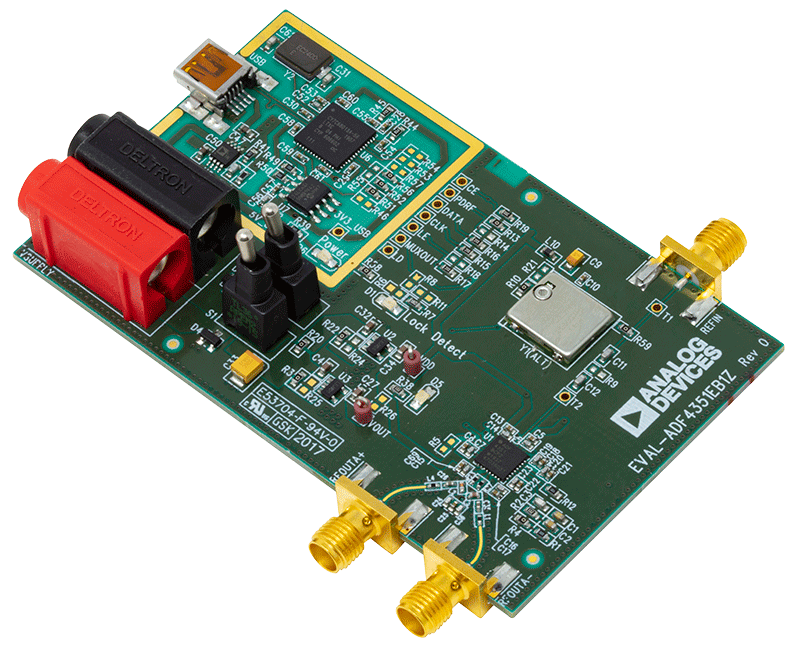

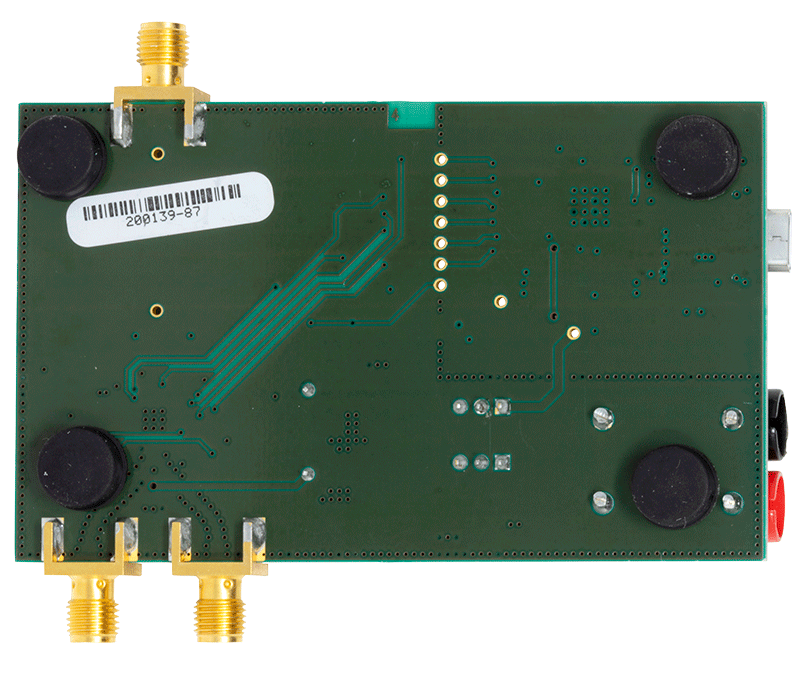

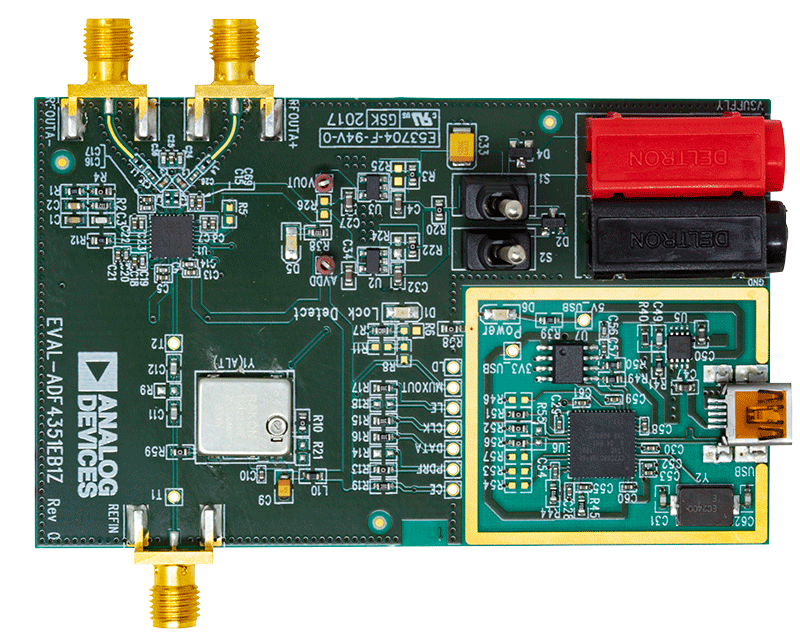

このボードは、位相ロック・ループ（PLL）用のADF4351周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4351内蔵シンセサイザ、VCO、出力信号用のSMAコネクタ、電源、リファレンス発振器、USBコネクタが含まれています。ループ・フィルタ（35kHz）も搭載されています。この評価用ボードは、25MHz PFD比較周波数用に設定できます。オンボードTCXOは25MHzリファレンス周波数を提供します。

パッケージには、シンセサイザを簡単にプログラミングするためのWindows®ソフトウェア（XP以降）も含まれています。
