RF 周波数およびパワー・メータソリューション

RFパワー・メータは、周波数スペクトル内の電力を測定するのに使用されます。アナログ・デバイセズは、高度なRFディテクタ、RFシグナル・コンディショニング、高速ADC、および統合ソリューションのポートフォリオを提供し、ベンチ機器からハンドヘルド機器まで、RF周波数と電力の測定ソリューションを実現します。

さらに表示

価値と利点

対数およびRMS-DCベースのRF検波器を揃えたアナログ・デバイセズのポートフォリオにより、低周波数からミリ波周波数までの、サイン波および複合波形のロー・コストな計測が可能になりました。これらのデバイスは、当社のADCおよび組み込みプロセッサと組み合わせることで、ベンチ計測器からハンドヘルドおよびフィールド計測に至る、RF周波数および電力計測ソリューションを実現できます。更に、アナログ・デバイセズは、様々なハンドヘルドおよびポータブル用途に適した高分解能ADCを組み込んだARM Cortex M3ベースの一群のシングルチップ・ソリューションを提供しています。

単純なサイン波から複雑な波形まで、様々な複雑さの波形を測定することが可能

シグナル・チェーンの性能とコストを最適化

高周波や広帯域など、新しいワイヤレス要件に対応したRF電力計測が可能

ハードウェア製品

ADL6010

エンベロープ検出器、高速応答、45 dB範囲、0.5 GHz ～ 43.5 GHz

ADL5513

ログ検出器／コントローラ、1MHz～4GHz、80dB

ADL5902

パワー検出器、50 MHz～9 GHz、65dB、TruPwr™

HMC802A

20 dB の GaAs MMIC 1 ビット・デジタル正電圧制御減衰器、SMT、DC ～ 10 GHz

HMC629A

3 dB LSB GaAs MMIC 4 ビット・デジタル減衰器、DC ～ 10 GHz

ADuCM3027

ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと128 KB組込みフラッシュ・メモリ内蔵

さらに表示

ADL6010

エンベロープ検出器、高速応答、45 dB範囲、0.5 GHz ～ 43.5 GHz

ADL5513

ログ検出器／コントローラ、1MHz～4GHz、80dB

ADL5902

パワー検出器、50 MHz～9 GHz、65dB、TruPwr™

HMC802A

20 dB の GaAs MMIC 1 ビット・デジタル正電圧制御減衰器、SMT、DC ～ 10 GHz

HMC629A

3 dB LSB GaAs MMIC 4 ビット・デジタル減衰器、DC ～ 10 GHz

ADuCM3027

ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと128 KB組込みフラッシュ・メモリ内蔵

シグナル・チェーン

(1)

RF Power Measurement

Key Resources

Technical Books

RMS-to-DC Application Guide Second Edition, 1986

RMS-to-DC Application Guide Second Edition, 1986

評価用ボード

AD9689 - 2600EBZ

AD9689 評価用ボード X +

AD9689 - 2600EBZ

AD9689-2600EBZ は、14 ビットの 2.6 GSPS デュアル A/D コンバータ（ADC）である AD9689-2600 に対応します。低消費電力、小型、使いやすさを目標に設計されたバッファとサンプル&ホールド回路を内蔵しています。最大 5 GHz のアナログ信号のダイレクト RF サンプリングに対応するように設計されています。この ADC 入力の 3 dB 帯域幅は 9 GHz を超えます。AD9689 は、広い入力帯域幅、高いサンプリング・レート、優れた直線性、低消費電力を小型パッケージで実現できるように最適化されています。

このリファレンス設計は、ADC をさまざまなモードおよび構成で動作させるのに必要なサポート回路をすべて提供します。ADS7-V2EBZ データ・キャプチャ・カードと直接インターフェースするように設計されているので、ユーザはキャプチャされたデータをダウンロードして分析できます。デバイスの制御とその後のデータ分析は、ACE ソフトウェア・パッケージを使って実行可能です。

詳細情報価格を見る

対象となる製品

AD9689

14 ビット、2.0 GSPS/2.6 GSPS、JESD204B、デュアル A/D コンバータ

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション
広帯域RF信号処理
ソフトウェア無線 (SDR)

計装および測定ソリューション

RF信号アナライザとベクトル・ネットワーク・アナライザソリューション
RF 周波数およびパワー・メータソリューション
オシロスコープとデジタイザソリューション
電子テストおよび計測ソリューション

航空宇宙および防衛システム

ミサイルおよび高精度軍用品
軍用通信ソリューション
無人航空機（UAV）
航空宇宙および防衛レーダー・システム
電子的情報収集および対抗手段

リファレンス・デザイン

CN0150

ログ検出器を使用したソフトウェア・キャリブレーション方式　1 MHz～8 GHz、60 dB RF 電力計測システム

※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

X +

CN0150

この回路は、1 MHzから8 GHzまでのRF電力を、約60 dBの範囲で計測できます。シリアル・インターフェースと内蔵電圧リファレンスを搭載した12ビットA/Dコンバータ（ADC）により、デジタル・コードで計測結果を出力します。このRF検出器は出力をADCに直結することができ、特にレベル変換しなくても、ADC入力範囲にほぼ適合しています。簡単に2点補正をデジタル領域でおこない、キャリブレーションします。

AD8318 は1 MHz～6 GHzの信号に対して、正確な対数特性を示し、8 GHzまで動作します。このデバイスの出力電圧の温度安定性は±0.5 dB（typ）です。

ADCのAD7887は、制御レジスタによりデュアル・チャンネルまたはシングル・チャンネルのいずれかの動作を選択できます。デフォルトのシングル・チャンネル・モードでは、AD7887は読出し専用ADCとなり、制御ロジックを簡単化できます。

ここでは、−40°C～+85°Cの温度範囲で動作する2つのデバイスの代表的な特性を示します。

Software Calibrated RF Measurement System — 図 1. ソフトウェア・キャリブレーション方式のRF計測システム（簡略回路図：すべての接続が図示されているわけではありません）

詳細情報価格を見る

対象となる製品

AD8318

ログ検出器 / コントローラ、1MHz～8GHz、70dB

ADR421

リファレンス電圧、超高精度低ノイズ2.500V XFET®

AD7887

12ビットA/Dコンバータ、125kSPS、8ピンµSOICパッケージ

Applications

エネルギー・ソリューション

送電および配電ソリューション

オートモーティブ・ソリューション

ヘッドユニットとコックピットECUソリューション

計装および測定ソリューション

RF 周波数およびパワー・メータソリューション

航空宇宙および防衛システム

航空宇宙および防衛レーダー・システム
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0178

ソフトウェア・キャリブレーション方式の50MHz～9GHz RF 電力計測システム

※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

X +

CN0178

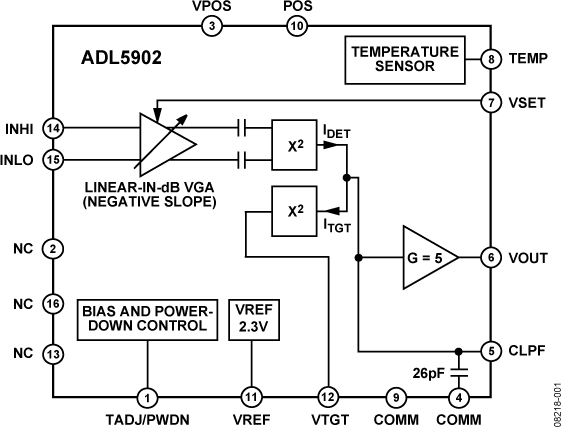

この回路はADL5902TruPwr™ 検出器を使って、さまざまなクレスト・ファクタ（ピーク対平均比）のRF信号のRMS信号強度を、約65 dBのダイナミック・レンジで計測できます。50 MHzから9 GHzまでの周波数で動作します。

計測結果は12ビットADC（AD7466）の出力で、シリアル・データとして得られます。室温での簡単な4点補正によるシステム・キャリブレーションを、デジタル領域で行っています。

RF検出器とADC間のインターフェースはシンプルで、2個の信号スケーリング（分圧）抵抗で構成され、能動素子はありません。またADL5902の2.3 V内蔵リファレンス電圧により、マイクロパワーADCに対して、電源電圧とリファレンス電圧を供給しています。AD7466はパイプライン遅延がなく、読出し専用のSAR ADCとして動作します。

回路全体で約±0.5 dBの温度安定性を実現しています。

2つのデバイスが−40°C～+85°Cの温度範囲で動作するようすが、データとして以降で示されています。

詳細情報価格を見る

対象となる製品

ADL5906

パワー検出器、10MHz～10GHz、67dB、TruPwr™

ADL5902

パワー検出器、50 MHz～9 GHz、65dB、TruPwr™

AD7466

1.6V、マイクロパワー 12ビットA/Dコンバータ

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

計装および測定ソリューション

RF 周波数およびパワー・メータソリューション

航空宇宙および防衛システム

電子的情報収集および対抗手段
航空宇宙および防衛レーダー・システム
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0187

高速、低消費電力、3.3 V 単電源の条件に最適なクレスト・ファクタ、ピーク、RMS RF 電力の測定回路

※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

X +

CN0187

図1に示す回路は450MHz ～ 6GHzの任意の周波数でのピークとrms電力を約45 dBの範囲で測定します。測定結果はノイズを避けるために差動信号に変換され、シリアル・インターフェースでリファレンス内蔵の12ビットSAR・ADCの出力からデジタル・コードとして出力します。簡単な2ポイント・キャリブレーションがデジタル領域で実行されます。

ADL5502は変調信号のクレスト・ファクタ(CF)を高精度に決定する、エンベロープ検出と組み合わせた真のRMS(true rms)電力検出器です。このデバイスは、10MHz以上のエンベロープ帯域幅で450MHz～6GHzの周波数範囲の高周波レシーバ/トランスミタ・シグナル・チェーンで利用できます。サンプリング・レートが低いADCでもピーク・ホールド機能があるので、エンベロープの短いピークでも取り込むことができます。合計消費電流はわずか3 mA@ 3 Vです。

ADA4891-4は高速、クワッド、CMOSオペアンプで、低価格にもかかわらず高性能になっています。消費電流は3Vでたった4.4 mA/アンプです。このアンプは、真の単電源動作能力を備えており、入力電圧範囲は負側レールの下側300 mVまで拡張されています。出力段もレールtoレールになっており、出力電圧は各レールから50mV以内まで振れ、最大のダイナミック・レンジが得られます。低歪みでセトリング時間が速いので、このアプリケーションに最適です。

AD7266は、単電源2.7 V～5.25 Vで動作する、デュアル、12ビット、高速、低消費電力の逐次比較型ADCで、最大2 MSPSのサンプリング・レートが特長です。AD7266は2個のADCを備えており、それぞれ前段に3チャンネルのマルチプレクサと、30MHz超の入力周波数を処理できる低ノイズ広帯域トラック&ホールド・アンプが接続されています。消費電流は3 Vでわずか3 mAです。AD7266はまた2.5 Vリファレンスを内蔵しています。

この回路は ADP121から出力する+3.3 V 単電源で動作します。ADP121は、2.3 V～5.5 Vで動作し、最大150 mAの出力電流で、低静止電流、低ドロップアウト(LDO)のリニア・レギュレータです。150 mA負荷でのドロップアウト電圧は135 mVと低いため効率が向上するとともに、広い入力電圧範囲にわたって動作可能になります。最大負荷時の静止電流が30μAと小さいADP121はバッテリ駆動のポータブル機器に最適です。

ADP121には、1.2 V～3.3 Vの範囲の各種出力電圧が用意されています。この製品は、小型1μFのセラミック出力コンデンサで、安定動作するように最適化されています。ADP121は、最小のボード面積で優れた過渡性能を提供します。

短絡回路防止とサーマル過負荷保護回路は、悪条件での破損を防止します。ADP121 は小型の5 ピンTSOT または4 ボール0.4mm ピッチのハロゲン・フリーWLCSP パッケージに収納されており、多様なポータブル・アプリケーションに適応できるようにフットプリントが最小になっています。

図1. 高速、低消費電力、クレスト・ファクタ、ピーク、ＲＭＳ電力測定回路
（簡略化した回路：全ての接続及びデカップリングは示されていません。）

詳細情報価格を見る

対象となる製品

ADP121

リニア・レギュレータ、低静止電流150 mA、CMOS、5ピンSOTパッケージ

ADL5502

クレスト・ファクタ検出器、450～6000MHz

ADA4891-4

オペアンプ、クワッド、高速、レールtoレール、低価格

AD7266

12ビットA/Dコンバータ、2MSPS、差動／シングルエンド入力、デュアル、3チャンネル、逐次比較型、同時サンプリング

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション

エネルギー・ソリューション

風力タービン・ソリューション
電力品質モニタリング・ソリューション
スマート・メーター技術

ヘルスケア・ソリューション

呼吸数計測
心電計（ECG）計測

産業オートメーション・テクノロジー（IAT）

インテリジェントモーションコントロールソリューション

計装および測定ソリューション

RF 周波数およびパワー・メータソリューション

航空宇宙および防衛システム

アビオニクス・システム
無人航空機（UAV）
無人航空機（UAV）システム用のフル機能ソリューション

CN0340

検出レンジ 95 dB の真の RMS RF 検出器※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
X +

CN0340

図1に示す回路は真のRMS応答パワー検出器で、可変ゲイン・アンプ（VGA）とRMS応答パワー検出器を使って約95dBの広い検出レンジを実現します。RMS検出器は、レシーバ、トランスミッタなど、信号パワーの正確な測定を必要とするアプリケーションに最適です。この回路はRMSパワーを測定するので、多様なクレスト・ファクタや変化するクレスト・ファクタのシステムでの使用に適しています。このようなシステムの例としては、QAM変調を使用したあらゆるシステムの他に、GSM/EDGE、CDMA、WCDMA、TD-SCDMA、LTEをベースにしたワイヤレス基地局などがあります。

ADL5902 RMS 検出器の検出レンジは65dBで、デシベル・リニアのAD8368 VGAを追加すれば、95dBまで拡張することができます。ADL5902のTADJ機能を使うことにより、回路全体の温度安定性が得られます。ノイズを低減して感度を上げるためにADL5902とVGAの間にSAWフィルタを配置します。また、これにより、回路の周波数範囲がSAWフィルタのパスバンド範囲まで縮小されます。

詳細情報価格を見る

対象となる製品

ADL5902

パワー検出器、50 MHz～9 GHz、65dB、TruPwr™

AD8368

可変ゲイン・アンプ、800MHｚ、デシベル・リニア、AGC検出器内蔵

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション

計装および測定ソリューション

RF 周波数およびパワー・メータソリューション
信号発生器（オーディオからRFまで）ソリューション

航空宇宙および防衛システム

軍用通信ソリューション
電子的情報収集および対抗手段
航空宇宙および防衛レーダー・システム
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0360

35MHz～4.4GHz、90dB のダイナミック・レンジを持つ周波数選択性 RMS 応答 RF 検出

※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

X +

CN0360

この回路は、35MHzから4.4GHzまで、90dBの検出範囲を持つ周波数選択性無線周波数（RF）検出器です。周波数スペクトル内の信号識別を行わない標準的な検出器と異なり、この回路は狭い周波数帯域に焦点を当てることができるので、指定された範囲内での性能が向上します。この検出器はRMS応答回路で、温度や周波数が変化しても安定しているため、周波数精度の高い選択性のRFパワー測定が求められるアプリケーションにとって魅力的なソリューションです。また、不要な妨害波に対する高い耐性も備えています。図1に簡略化した回路図を示します。

Frequency Selective RF Detector

図1. 周波数選択性RF検出器（簡略回路図：全接続の一部およびデカップリングは省略されています）

詳細情報価格を見る

対象となる製品

AD8368

可変ゲイン・アンプ、800MHｚ、デシベル・リニア、AGC検出器内蔵

ADF4351

広帯域シンセサイザ、VCO内蔵

ADL5801

アクティブ・ミキサー、10MHz～6GHz、高IP3

ADL5902

パワー検出器、50 MHz～9 GHz、65dB、TruPwr™

Applications

計装および測定ソリューション

通信試験装置ソリューション
RF信号アナライザとベクトル・ネットワーク・アナライザソリューション
RF 周波数およびパワー・メータソリューション

ワイヤレス通信ソリューション

5G の計測

航空宇宙および防衛システム

軍用通信ソリューション
航空宇宙および防衛レーダー・システム
電子的情報収集および対抗手段
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0366

範囲が-30dBm～+15dBmの
40GHzマイクロ波パワー・メーター
※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
X +

CN0366

図1に示す回路は範囲が45dBの高精度40GHzマイクロ波パワー・メーターで、必要なコンポーネントは2つだけです。RF検出器は、アナログ直線化回路が後に続くショットキー・ダイオードを使用する革新的な検出セルを備えています。低消費電力の12ビット1MSPS A/Dコンバータ（ADC）は、シリアル・ペリフェラル・インターフェース（SPI）ポートにデジタル出力を送ります。

測定実行前に、測定対象となる特定のRF周波数で簡単な校正ルーチンが実行されます。その後、測定モードでシステムを動作させることができます。測定モードでは、CN-0366評価用ソフトウェアが、検出器の入力に加えられる校正済みのRF入力電力をdBm単位で表示します。

この回路の総消費電力は5V単電源使用時で9mW未満です。

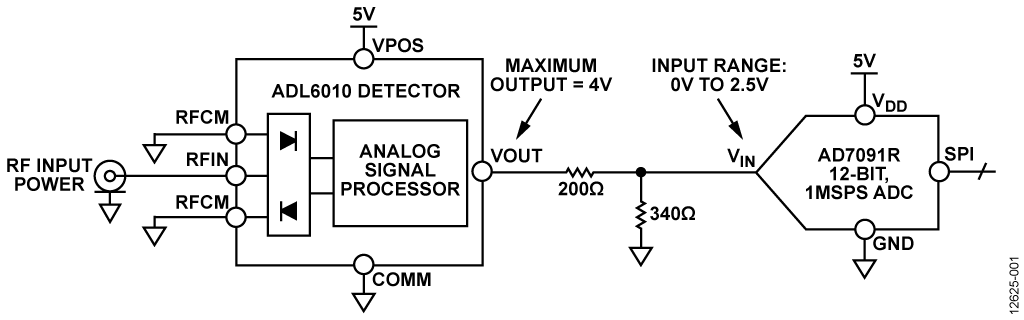

図1. マイクロ波パワー・メーターの簡略回路図
（全接続の一部およびデカップリングは省略されています）

詳細情報価格を見る

対象となる製品

AD7091R

A/Dコンバータ、1MSPS、12ビット、超低消費電力、10ピンLFCSPとMSOP

ADL6010

エンベロープ検出器、高速応答、45 dB範囲、0.5 GHz ～ 43.5 GHz

Applications

計装および測定ソリューション

通信試験装置ソリューション
信号発生器（オーディオからRFまで）ソリューション
RF信号アナライザとベクトル・ネットワーク・アナライザソリューション
分析機器
RF 周波数およびパワー・メータソリューション

ヘルスケア・ソリューション

温度計測
ヘルスケア用治療装置ソリューション
インシュリン・ポンプ

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

ワイヤレス通信ソリューション

5G の計測

航空宇宙および防衛システム

航空宇宙および防衛レーダー・システム
電子的情報収集および対抗手段
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0387

キャリブレーション不要のリターン・ロス測定システム

※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

X +

CN0387

図1 に示す回路は1 GHz ～ 28 GHz のワイヤレス・トランスミッタのリターン・ロスを高精度に測定し、システム・キャリブレーションを必要としません。

この回路は1 枚の回路ボードに実装され、無反射RF スイッチ、マイクロ波RF 検出器、12 ビットの高精度A/D コンバータ（ADC）を使用しています。できるだけ広い周波数範囲で回路を評価するため、狭帯域の表面実装ディレクショナル・カプラの代わりに、SMA コネクタ付きのデュアル・ポート・ディレクショナル・カプラを使用しました。

この回路は、25 dB の入力電力範囲で最大20 dB のリターン・ロスを測定します（これより小さな入力電力範囲では20 dB を超えるリターン・ロスを測定可能）。

この回路には、RF 検出器からのデジタル化された電圧の簡単な比を使ってリターン・ロスを計算する独自の機能があるため、システム・キャリブレーションが不要です。

図1. 電圧定在波比（VSWR）評価ボードの測定セットアップ（全接続の一部およびデカップリングは省略されています）

詳細情報価格を見る

対象となる製品

ADL6010

エンベロープ検出器、高速応答、45 dB範囲、0.5 GHz ～ 43.5 GHz

AD7091R

A/Dコンバータ、1MSPS、12ビット、超低消費電力、10ピンLFCSPとMSOP

HMC547

HMC547LC3 / HMC547LP3
GaAs MMIC, High Isolation SPDT Nonreflective Switch SMT, DC to 28.0 GHz

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション
広帯域RF信号処理
5G の計測

計装および測定ソリューション

通信試験装置ソリューション
信号発生器（オーディオからRFまで）ソリューション
分析機器
RF 周波数およびパワー・メータソリューション
RF信号アナライザとベクトル・ネットワーク・アナライザソリューション
電子テストおよび計測ソリューション

ヘルスケア・ソリューション

温度計測
ヘルスケア用治療装置ソリューション
インシュリン・ポンプ

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

航空宇宙および防衛システム

電子的情報収集および対抗手段
航空宇宙および防衛レーダー・システム
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0390

入力周波数 20 GHz ～ 37.5 GHz の
RF 自動ゲイン制御（AGC）回路
※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

X +

CN0390

自動ゲイン制御（AGC）回路は、シンセサイザの振幅安定化、トランスミッタの出力電力制御、あるいはレシーバーのダイナミック・レンジの最適化など、さまざまなアプリケーションに役立ちます。図 1 に示す回路は、ADL6010 検出器を HMC985A電圧可変減衰器（VVA）と HMC635 RF アンプとともに用いて、広範囲の入力周波数（20 GHz ～ 37.5 GHz）と振幅にわたって自動ゲイン制御を行います。この回路ノートに記載の AGC性能指数で評価した回路性能は、20 GHz ～ 30 GHz の範囲で非常に良好です。回路全体のゲインは 30 GHz を超えると低下します。しかし、マッチング技術を使用することで狭帯域での性能を改善することができます（詳細説明は本回路ノートでは省略）。

AGC 回路は、マイクロ波計装システムやレーダーを用いた測定システムに応用されています。

EVAL-CN0390-EB1Z AGC Printed Circuit Board (PCB) — 図2. EVAL-CN0390-EB1Z AGC プリント回路基板（PCB）の写真

詳細情報価格を見る

対象となる製品

HMC635LC4

GaAs PHEMT MMIC ドライバ・アンプ、18 GHz ～ 40 GHz

HMC985ALP4KE

GaAs MMIC電圧可変アッテネータ、10GHz～40GHz

ADA4077-1

オペアンプ、高精度、4MHZ、7nV/√Hz、シングル、低オフセット/ドリフト

ADL6010

エンベロープ検出器、高速応答、45 dB範囲、0.5 GHz ～ 43.5 GHz

Applications

ワイヤレス通信ソリューション

広帯域RF信号処理
5G の計測

計装および測定ソリューション

通信試験装置ソリューション
RF 周波数およびパワー・メータソリューション
信号発生器（オーディオからRFまで）ソリューション
電子テストおよび計測ソリューション

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）
フィールド計測器

航空宇宙および防衛システム

電子的情報収集および対抗手段
軍用通信ソリューション
航空宇宙および防衛レーダー・システム
電子情報収集および電子妨害用のフル機能ソリューション
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

CN0399

バッテリまたは USB 駆動、対応周波数 9 kHz ～ 6 GHz の RMS パワー測定システム
※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

X +

CN0399

図 1 は、RF 信号源から 9 kHz ～ 6 GHz の周波数範囲で出力されるパワーを、公称 45 dBm（−30 dBm ～ +15 dBm）の入力電力範囲で正確に測定する RF パワー測定回路です。

この回路で、5 V の USB 電源で駆動できる小型でフル機能のrms RF パワー・メーターを構築できます。測定用のシグナル・チェーンは、rms 応答 RF パワー・ディテクタと 12 ビットの高精度 A/D コンバータ（ADC）で構成されています。この 2 つのデバイスは、CMOS リニア電圧レギュレータが 5 V の USB 電源から生成する 3.3 V の電圧で駆動します。

簡単な校正ルーチンを数多くの周波数で行うことにより、回路のいかなる周波数応答の変動も補償することができます。校正データはルックアップ・テーブルに保存され、RF パワー測定中に参照されます。

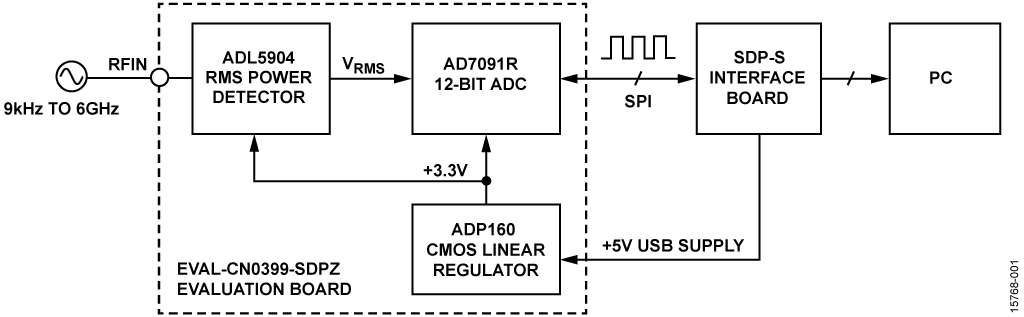

図1. 携帯型 RF パワー・メーター評価用ボードの測定セットアップ（全接続の一部およびデカップリングは省略されています）

詳細情報価格を見る

Applications

ワイヤレス通信ソリューション

ワイヤレス・インフラストラクチャ・ソリューション
広帯域RF信号処理
ソフトウェア無線 (SDR)
5G の計測

計装および測定ソリューション

通信試験装置ソリューション
信号発生器（オーディオからRFまで）ソリューション
RF信号アナライザとベクトル・ネットワーク・アナライザソリューション
分析機器
RF 周波数およびパワー・メータソリューション
電子テストおよび計測ソリューション

ヘルスケア・ソリューション

温度計測
ヘルスケア用治療装置ソリューション
ウェアラブル健康モニタ
インシュリン・ポンプ
呼吸数計測
心電計（ECG）計測

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

航空宇宙および防衛システム

軍用通信ソリューション
電子的情報収集および対抗手段
航空宇宙および防衛レーダー・システム

設計ツール

LTpowerCAD®およびLTpowerPlanner®

Ease your power supply design with recommendations for component values and performance estimates specific to your end application.

LTpowerCADおよびLTpowerPlanner

ファイルおよびダウンロード

pdf

AN-269: Extend RMS-to-DC Converter's Range redirec icon for pdf link

91 kB

pdf

AN-268: 測定を容易にするRMS/DCコンバータ redirec icon for pdf link

1192 kB

PDF

MT-082: RF RMS Power Detectors redirec icon for pdf link

83.84 K

pdf

MT-077: Log Amp Basics redirec icon for pdf link

83 kB

PDF

MT-081: RMS-to-DC Converters redirec icon for pdf link

230.65 K

pdf

MT-094: Microstrip and Stripline Design redirec icon for pdf link

97 kB

pdf

UG-269: 低消費電力 8.5 MW、2.3 V～5.5 V、プログラマブル波形ジェネレータAD9837 の評価 redirec icon for pdf link

805 kB

PDF

Selected Reference Designs: Test and Measurement Solutions redirec icon for pdf link

5.88 M

PDF

Silent Switcher Technology redirec icon for pdf link

1.74 M

PDF

優れた効率、高いEMI性能をもたらすSilent Switcherレギュレータ redirec icon for pdf link

10.59 M

さらに表示

ADIサポート

どのようなことにお困りですか。アナログ・デバイセズのナレッジ・ベースから、よくある質問の答えを見ることができます。

ヘルプ

RF 周波数およびパワー・メータソリューション

価値と利点

ハードウェア製品

シグナル・チェーン

(1)

RF Power Measurement

シグナル・チェーン

Key Resources

Technical Books

評価用ボード

AD9689 - 2600EBZ

対象となる製品

Applications

ワイヤレス通信ソリューション

計装および測定ソリューション

航空宇宙および防衛システム

リファレンス・デザイン

CN0150

対象となる製品

Applications

エネルギー・ソリューション

オートモーティブ・ソリューション

計装および測定ソリューション

航空宇宙および防衛システム

CN0178

対象となる製品

Applications

ワイヤレス通信ソリューション

産業オートメーション・テクノロジー（IAT）

計装および測定ソリューション

航空宇宙および防衛システム

CN0187

対象となる製品

Applications

ワイヤレス通信ソリューション

エネルギー・ソリューション

ヘルスケア・ソリューション

産業オートメーション・テクノロジー（IAT）

計装および測定ソリューション

航空宇宙および防衛システム

CN0340

対象となる製品

Applications

ワイヤレス通信ソリューション

計装および測定ソリューション

航空宇宙および防衛システム

CN0360

対象となる製品

Applications

計装および測定ソリューション

ワイヤレス通信ソリューション

航空宇宙および防衛システム

CN0366

対象となる製品

Applications

計装および測定ソリューション

ヘルスケア・ソリューション

産業オートメーション・テクノロジー（IAT）

ワイヤレス通信ソリューション

航空宇宙および防衛システム

CN0387

対象となる製品

Applications

ワイヤレス通信ソリューション

計装および測定ソリューション

ヘルスケア・ソリューション

産業オートメーション・テクノロジー（IAT）

航空宇宙および防衛システム

CN0390

対象となる製品

Applications

ワイヤレス通信ソリューション

計装および測定ソリューション

産業オートメーション・テクノロジー（IAT）

航空宇宙および防衛システム

CN0399

対象となる製品

Applications

ワイヤレス通信ソリューション

計装および測定ソリューション
