特長
- 帯域幅：6.0GHz
- 電源電圧：2.7～3.3V
- 電源ピンと別のチャージ・ポンプ用電源（VP）使用時、3Vシステムでチューニング電圧が拡張可能
- プログラマブル・デュアル・モジュール・プリスケーラ8/9、16/17、32/33、64/65
- プログラマブル・チャージポンプ電流
- プログラマブル・アンチバックラッシュ・パルス幅
- 3線シリアル・インターフェース
- アナログとデジタルのロック検出
- ハードおよびソフトでのパワーダウン・モード機能
ADF4106-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします
- ADF4106-EPのデータシート（pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲：−55°C ～+125°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/11606
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
周波数シンセサイザADF4106は、ワイヤレス受信器及び送信器のアップ・コンバージョンやダウン・コンバージョン部で使われる局部発振器（LO）として使うことが出来ます。この製品は、ローノイズのデジタル位相周波数デテクタ（PFD）、高精度チャージ・ポンプおよびプログラマブルなリファレンス・デバイダ、プログラマブルなAカウンタとBカウンタ、及びデュアル・モジュールのプリスケーラ（P/P＋1）から構成されています。Aカウンタ（6ビット）とBカウンタ（13ビット）はデュアル・モジュール・プリスケーラ（P/P＋1）と組み合わせて、Nデバイダ（N＝BP＋A）が作られます。さらに、14ビットのリファレンス・カウンタ（Rカウンタ）で、PFD入力のREFIN周波数を選択することができます。このシンセサイザICに、外部のループ・フィルタと外部の電圧制御発振器（VCO）を組み合わせることで、完全なPLLが実現します。この非常に高い帯域は、多くの高周波システムにおいて、周波数のダブラの必要性を排除できることを意味し、システム・アーキテクチャを簡素化しコストを削減します。
ADF4106-EPは、防衛および宇宙航空アプリケーション（AQEC規格）をサポートします
アプリケーション
- ブロードバンド・ワイヤレス・アクセス
- 衛星システム
- 計測機器
- ワイヤレスLAN
- ワイヤレス無線でのベース・ステーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADF4106
資料
23
Filters
1つが該当
すべて
-
すべて
-
アプリケーション・ノート
-
ユーザ・ガイド
-
データシート
-
製品ハイライト
-
よく聞かれる質問
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
4
アプリケーション・ノート
11
更新 11/09/2007
English
更新 11/09/2007
中国語
AN-807: 多载波WCDMA的可行性 (Rev.0)
969 kB
更新 11/09/2007
English
更新 11/09/2007
中国語
更新 12/06/2006
English
更新 09/25/2009
中国語
更新 12/06/2006
日本語
更新 12/06/2004
English
更新 12/30/2009
中国語
AN-30: 应用工程师答问—30
509 kB
HTML
更新 07/12/2024
English
HTML
更新 07/12/2024
中国語
ユーザ・ガイド
6
更新 09/04/2013
English
更新 08/10/2015
English
更新 09/14/2015
English
更新 09/02/2011
中国語
UG-161：PLL频率合成器评估板
238 kB
更新 10/06/2015
English
更新 07/12/2011
中国語
UG-159：针对PLL频率合成器的LMDS评估板
231 kB
製品ハイライト
1
更新 01/01/2000
日本語
よく聞かれる質問
1
HTML
更新 12/02/2021
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
15
データシート 4
ユーザ・ガイド 4
アプリケーション・ノート 5
製品ハイライト 1
よく聞かれる質問 1
参考資料 12
リファレンス設計 1
製品選択ガイド 1
デバイス・ドライバ 1
Analog Dialogue 8
ビデオ
1
ソフトウェアおよび製品のエコシステム
ソフトウェア 3
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
コンパニオン製品 10
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I/Q復調器1 |
||||
|
新規設計に推奨 |
直交復調器、400～6000MHz |
|||
|
I/Q変調器1 |
||||
|
製造中 |
ブロードバンド直交変調器、400MHz～6GHz |
|||
|
シングル／ダブル／トリプル・バランスド・ミキサー2 |
||||
|
新規設計に推奨 |
アクティブ・ミキサー、10MHz～6GHz、高IP3 |
|||
|
新規設計に推奨 |
アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3 |
|||
|
パワー・スイッチ内蔵型昇圧レギュレータ1 |
||||
|
製造中 |
DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、単電源、レールtoレール入出力 |
|||
|
正電圧のリニア電圧レギュレータ（LDO）3 |
||||
|
製造中 |
リニア・レギュレータ、150mA、超低ノイズ、CMOS |
|||
|
製造中 |
超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
|||
|
新規設計には非推奨 |
レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP® |
|||
|
分周器、プリスケーラ、カウンタ1 |
||||
|
製造中 |
周波数プリスケーラ、4分周、4GHz～18GHz |
|||
評価用キット 1
EVAL-ADF4106
ADF4106評価用ボード
製品の詳細
このページには、ADF4106 PLLの評価に使用される評価用ボードのオーダー情報が記載されています。

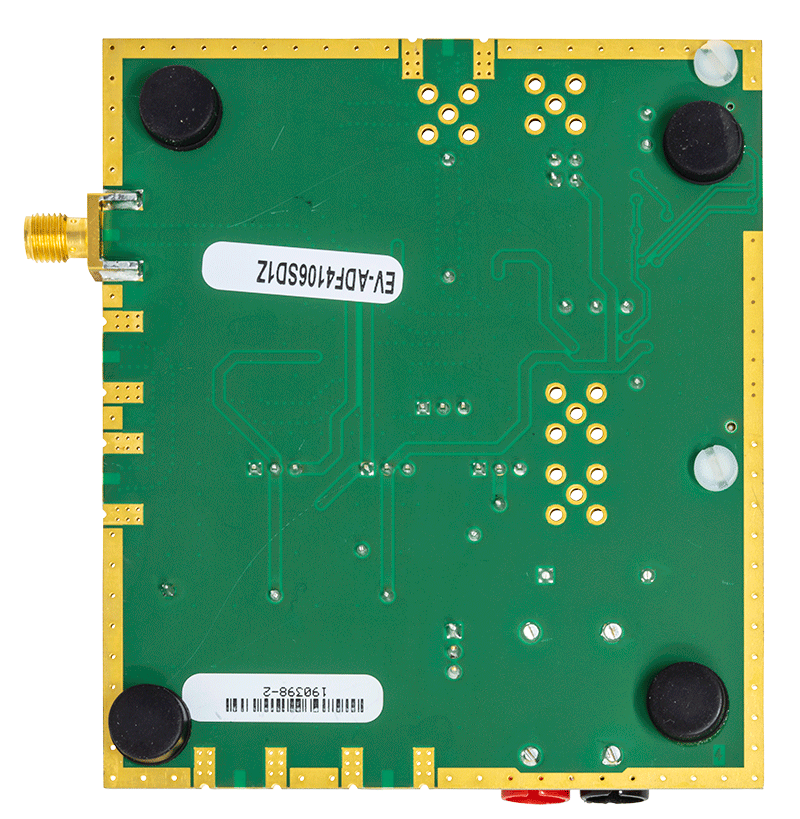

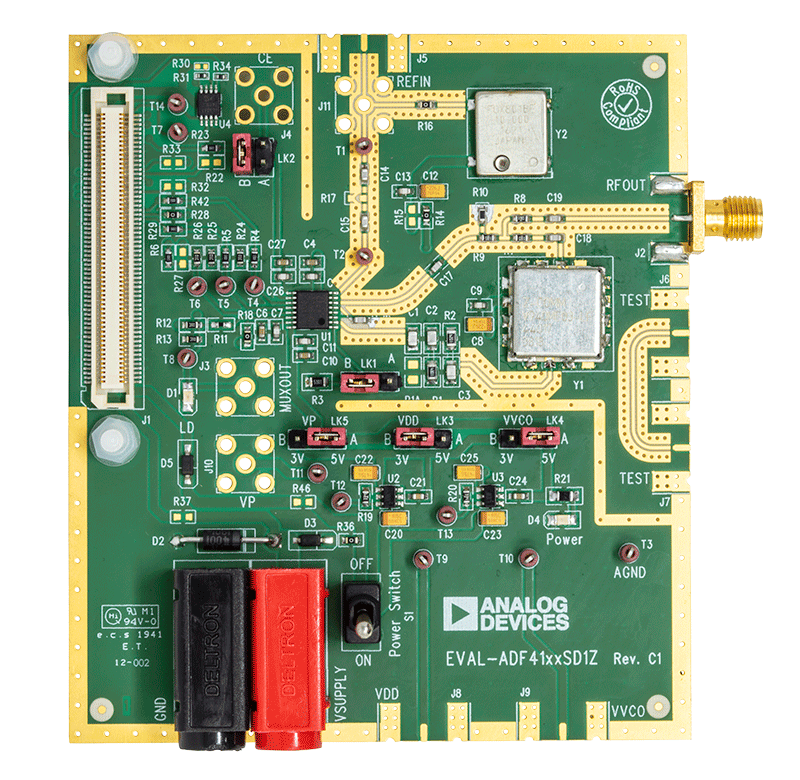

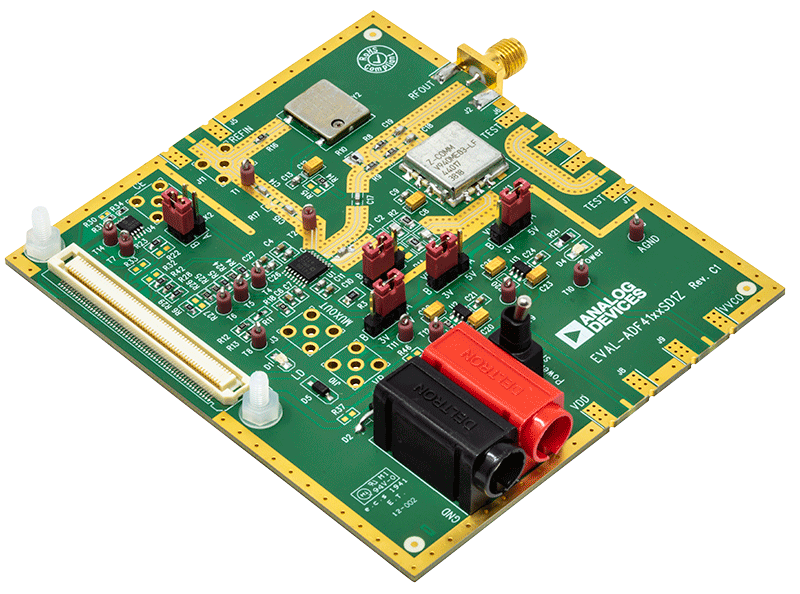

この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品（EVAL-SDP-CS1Z）となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。
