製品概要

機能と利点

  • 4分周のプリスケーラ
  • 高周波数動作:4GHz~18GHz
  • RFデカプリング・コンデンサ内蔵
  • 低消費電力
    アクティブ・モード:30mA
    パワーダウン・モード:7mA
  • 低位相ノイズ:-150dBc/Hz
  • 単電源電圧:3.3V(ADF4xxxPLL用ICと互換)
  • 温度範囲:-40℃~+105℃
  • 小型パッケージ:3mm×3mmのLFCSP

製品概要

ADF5001周波数プリスケーラICは、低ノイズ、低消費の固定RF分周回路で、最大18GHzの周波数を、ADF4156ADF4106のようなPLL用ICの入力に相応しい周波数に分周するために、使用できます。ADF5001は4分周機能を提供します。ADF5001は3.3V電源で動作し、差動100ΩのRF出力を備えていますので、ADF4156やADF4106のようなPLLの差動RF入力に、直接インターフェースすることができます。


アプリケーション

  • PLL周波数範囲の拡張
  • ポイントtoポイント間無線
  • VSAT無線
  • 通信用テスト用装置

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

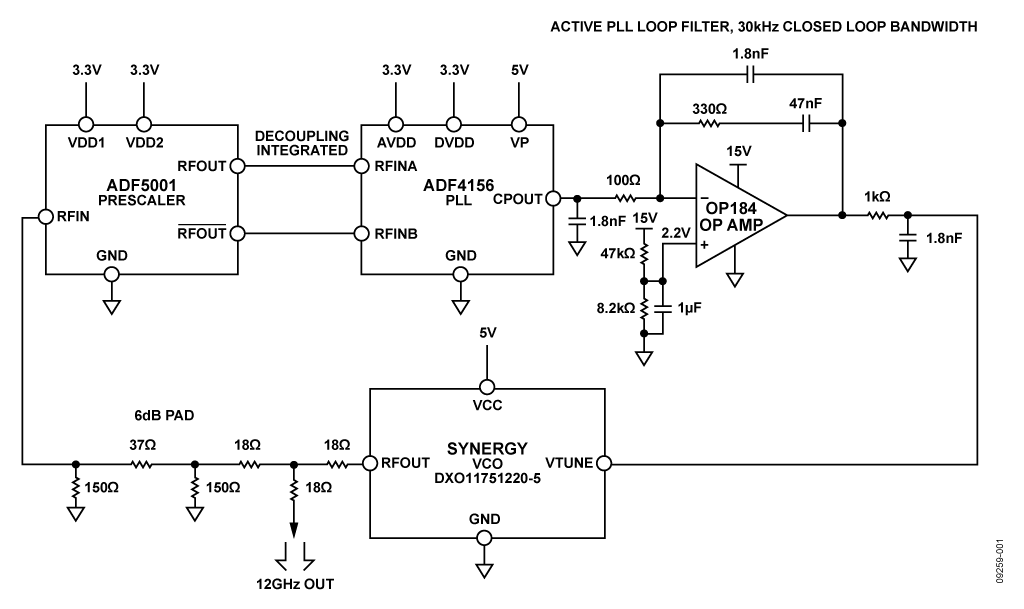

リファレンス・デザイン (1)

おすすめ製品

ADF5001 互換製品

推奨製品 Linear Regulators

  • For ultralow noise, 3.3V applications, 200 mA output: ADP151.
  • For ultralow noise, 3.3V applications,150 mA output: ADP150.

推奨製品 PLL

  • For a Fractional-N Frequency Synthesizer: ADF4156.
  • For an Integer-N Frequency Synthesizer: ADF4106.

推奨製品 PLL Active Filter

  • For an ultralow noise, rail-to-rail amplifier: OP184.
